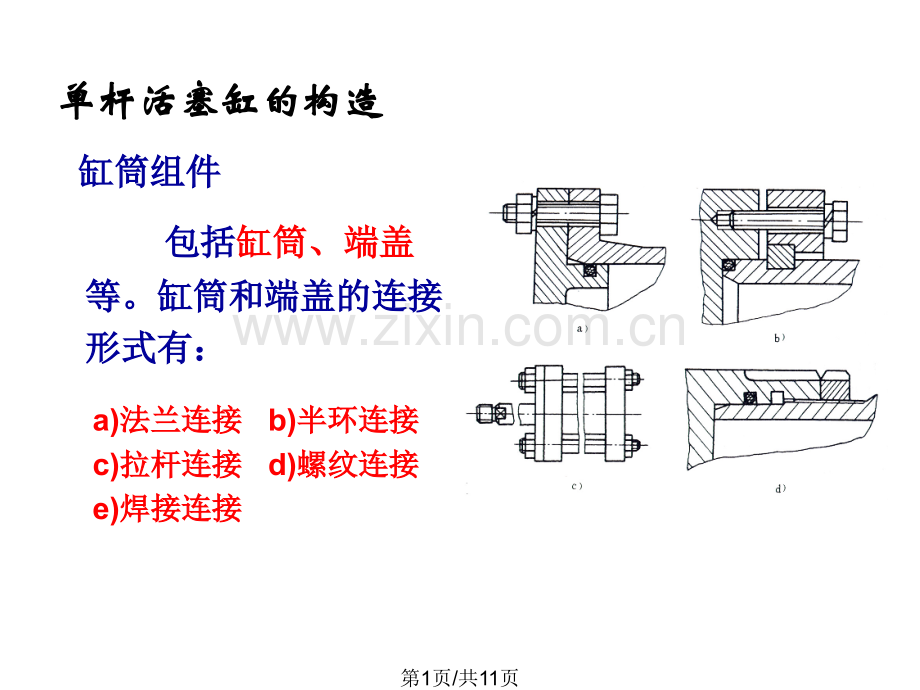

单杆活塞缸的构造单杆活塞缸的构造缸筒组件缸筒组件a)法兰连接法兰连接 b)半环连接半环连接c)拉杆连接拉杆连接 d)螺纹连接螺纹连接e)焊接连接焊接连接 包括包括缸筒、端盖缸筒、端盖等。缸筒和端盖的连接等。缸筒和端盖的连接形式有：形式有：第1页/共11页缸筒、缸盖和导向套材料选择和要求缸筒、缸盖和导向套材料选择和要求缸筒是液压缸的缸筒是液压缸的主体主体，其内孔一般采用镗削、绞孔、滚压，其内孔一般采用镗削、绞孔、滚压或珩磨等精密加工工艺制造要求表面粗糙度或珩磨等精密加工工艺制造要求表面粗糙度0.10.4um，使活塞及其密封件、支承件能顺利滑动，从而保证密封效使活塞及其密封件、支承件能顺利滑动，从而保证密封效果，减少磨损；缸筒要承受很大的液压力，因此，果，减少磨损；缸筒要承受很大的液压力，因此，应具有应具有足够的强度和刚度足够的强度和刚度。缸盖装在缸筒两端，与缸筒形成密封油腔，同样承受很大缸盖装在缸筒两端，与缸筒形成密封油腔，同样承受很大的液压力，因此，的液压力，因此，端盖及其连接件都应有足够的强度端盖及其连接件都应有足够的强度。导向盖对活塞杆或柱塞起导向盖对活塞杆或柱塞起导向和支承作用导向和支承作用，有些液压缸不，有些液压缸不设导向套，直接用端盖孔导向，这种结构简单，但磨损后设导向套，直接用端盖孔导向，这种结构简单，但磨损后必须更换缸盖。必须更换缸盖。缸筒、缸盖和导向套的材料选择和技术要求可参考液压设缸筒、缸盖和导向套的材料选择和技术要求可参考液压设计手册。计手册。第2页/共11页单杆活塞缸的构造单杆活塞缸的构造活塞组件活塞组件 包括活塞、包括活塞、活塞杆等。活塞活塞杆等。活塞和活塞杆的连接和活塞杆的连接形式有：形式有：a)b)c)螺纹连接螺纹连接；d)e)f)半环连接半环连接；此外还有此外还有锥销连接锥销连接等。等。第3页/共11页单杆活塞缸的构造单杆活塞缸的构造密封装置密封装置 液压缸泄漏液压缸泄漏的途径的途径间隙密封间隙密封O O形圈密封形圈密封Y Y型密封圈型密封圈V V形密封圈形密封圈组合式密封圈组合式密封圈第4页/共11页单杆活塞缸的构造单杆活塞缸的构造密封装置密封装置间隙密封间隙密封特点：配合面间隙小特点：配合面间隙小（001005mm）而实现密封。而实现密封。应用：尺寸较小的密封面。应用：尺寸较小的密封面。第5页/共11页单杆活塞缸的构造单杆活塞缸的构造密封装置密封装置O型密封圈型密封圈特点：截面为圆形；特点：截面为圆形；材料：耐油橡胶。材料：耐油橡胶。应用：径向密封、端面密封等。应用：径向密封、端面密封等。第6页/共11页单杆活塞缸的构造单杆活塞缸的构造密封装置密封装置 Y型密封圈型密封圈特点：截面为特点：截面为Y型；型；材料：耐油橡胶或聚氨酯。材料：耐油橡胶或聚氨酯。安装：开口应对着压力油的方向。安装：开口应对着压力油的方向。应用：径向密封。应用：径向密封。第7页/共11页单杆活塞缸的构造单杆活塞缸的构造密封装置密封装置 V型密封圈型密封圈特点：截面为特点：截面为V形；形；材料：耐油橡胶。材料：耐油橡胶。支承环支承环密封环密封环压环压环应用：径向密封。应用：径向密封。安装：开口应对着压力油的方安装：开口应对着压力油的方 向。向。调整不能太紧。调整不能太紧。第8页/共11页单杆活塞缸的构造单杆活塞缸的构造密封装置密封装置组合式密封圈组合式密封圈特点：截面为特点：截面为V形；形；材料：耐油橡胶。材料：耐油橡胶。1-O形（或矩形）密封圈（材料：耐油橡胶有弹性）；2-滑环（材料：聚四氟乙烯）；耐磨应用：动作循环频率很高的场合。应用：动作循环频率很高的场合。例如，混凝土拖泵、泵车的液压例如，混凝土拖泵、泵车的液压 缸等。缸等。第9页/共11页单杆活塞缸的构造单杆活塞缸的构造缓冲装置缓冲装置（1）缓冲原理：利用节流方法在液压缸的回油腔产生阻力，）缓冲原理：利用节流方法在液压缸的回油腔产生阻力，减慢活塞运动速度，避免活塞撞击端盖等。减慢活塞运动速度，避免活塞撞击端盖等。（2）缓冲装置类型：）缓冲装置类型：a）圆柱形环隙式）圆柱形环隙式 b）圆锥形环隙式）圆锥形环隙式 c）可变节流槽式）可变节流槽式 d）可调节流阀式）可调节流阀式第10页/共11页单杆活塞缸的构造单杆活塞缸的构造排气装置排气装置必要性：油液混入空气后使液压缸产生爬行、振动和前冲，必要性：油液混入空气后使液压缸产生爬行、振动和前冲，换向精度降低。换向精度降低。排气方法：排气方法：1)排气孔。油口设置在液压缸最高处。排气孔。油口设置在液压缸最高处。2)排气塞。象螺钉排气塞。象螺钉(如暖气包上的放气阀如暖气包上的放气阀)。3)排气阀。使液压缸两腔经该阀与油箱相通。排气阀。使液压缸两腔经该阀与油箱相通。排气塞排气塞第11页/共11页
