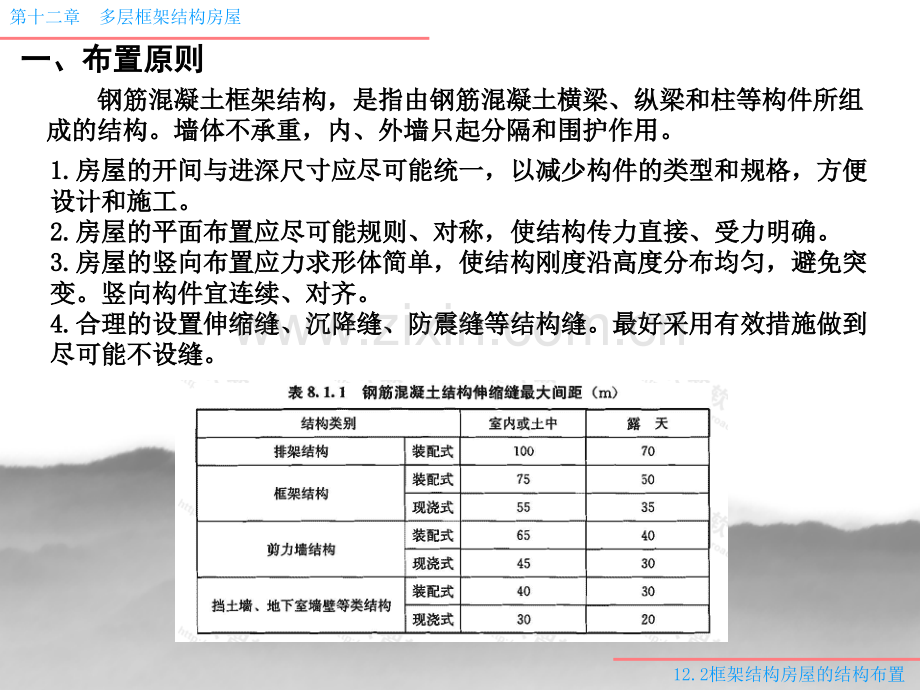

12.2框架结构房屋的结构布置框架结构房屋的结构布置第十二章 多层框架结构房屋12.2框架结构房屋的结构布置一、布置原则一、布置原则 钢筋混凝土框架结构，是指由钢筋混凝土横梁、纵梁和柱等构件所组钢筋混凝土框架结构，是指由钢筋混凝土横梁、纵梁和柱等构件所组成的结构。墙体不承重，内、外墙只起分隔和围护作用。成的结构。墙体不承重，内、外墙只起分隔和围护作用。1.1.房屋的开间与进深尺寸应尽可能统一，以减少构件的类型和规格，方便房屋的开间与进深尺寸应尽可能统一，以减少构件的类型和规格，方便设计和施工。设计和施工。2.2.房屋的平面布置应尽可能规则、对称，使结构传力直接、受力明确。房屋的平面布置应尽可能规则、对称，使结构传力直接、受力明确。3.3.房屋的竖向布置应力求形体简单，使结构刚度沿高度分布均匀，避免突房屋的竖向布置应力求形体简单，使结构刚度沿高度分布均匀，避免突变。竖向构件宜连续、对齐。变。竖向构件宜连续、对齐。4.4.合理的设置伸缩缝、沉降缝、防震缝等结构缝。最好采用有效措施做到合理的设置伸缩缝、沉降缝、防震缝等结构缝。最好采用有效措施做到尽可能不设缝。尽可能不设缝。第十二章 多层框架结构房屋12.2框架结构房屋的结构布置在建筑物的下列部位宜设置沉降缝：在建筑物的下列部位宜设置沉降缝：1.1.土层变化较大处；土层变化较大处；2.2.地基基础处理方法不同处；地基基础处理方法不同处；3.3.房屋在高度、重量、刚度有较大变化处；房屋在高度、重量、刚度有较大变化处；4.4.建筑平面的转折处；建筑平面的转折处；5.5.新建部分与原有建筑的交界处。新建部分与原有建筑的交界处。沉降缝由于是从基础断开，缝两侧相邻框架的距离可能较大，给使用带沉降缝由于是从基础断开，缝两侧相邻框架的距离可能较大，给使用带来不便，此时可利用挑梁或搁置预制梁、板的方法进行建筑上的闭合处理。来不便，此时可利用挑梁或搁置预制梁、板的方法进行建筑上的闭合处理。沉降缝做法沉降缝做法(a)(a)设挑梁（板）；设挑梁（板）；(b)(b)设预制板（梁）设预制板（梁）第十二章 多层框架结构房屋12.2框架结构房屋的结构布置二、布置方案二、布置方案 按照楼板布置方式和传力途径不同，框架的结构布置有如下三种方案：按照楼板布置方式和传力途径不同，框架的结构布置有如下三种方案：1.1.横向框架承重方案横向框架承重方案在这种布置方案中，主要承重框架沿房屋的横向布置。沿房屋的纵向在这种布置方案中，主要承重框架沿房屋的横向布置。沿房屋的纵向设置板和连系梁。设置板和连系梁。特点：房屋特点：房屋横向刚度大横向刚度大，有利于抵抗横向水平力。纵向连系梁的截面，有利于抵抗横向水平力。纵向连系梁的截面尺寸可较小，有利于房屋室内的采光和通风。尺寸可较小，有利于房屋室内的采光和通风。2.2.纵向框架承重方案纵向框架承重方案在这种布置方案中，主要承重框架沿房屋的纵向布置。沿房屋的横向在这种布置方案中，主要承重框架沿房屋的纵向布置。沿房屋的横向设置板和连系梁。设置板和连系梁。特点：特点：纵向刚度大纵向刚度大，有利于调整纵向地基不均匀沉降；横向连系梁的，有利于调整纵向地基不均匀沉降；横向连系梁的截面尺寸较小，房屋的横向刚度较差，但有利于设备管线的穿行并可获得截面尺寸较小，房屋的横向刚度较差，但有利于设备管线的穿行并可获得较高的室内净空。主要适用于层数较少的工业厂房。较高的室内净空。主要适用于层数较少的工业厂房。3.3.纵横向框架混合承重方案纵横向框架混合承重方案在这种布置方案中，主要承重框架沿房屋的纵、横向布置。在这种布置方案中，主要承重框架沿房屋的纵、横向布置。特点：特点：双向刚度均较大双向刚度均较大，适用于柱网平面形状为方形或楼面荷载较大，适用于柱网平面形状为方形或楼面荷载较大的情况，楼盖常采用现浇钢筋混凝土双向板或井式梁。的情况，楼盖常采用现浇钢筋混凝土双向板或井式梁。第十二章 多层框架结构房屋12.2框架结构房屋的结构布置框架体系的布置框架体系的布置 (a)(a)横向布置；横向布置；(b)(b)纵向布置；纵向布置；(c)(c)纵横双向布置纵横双向布置第十二章 多层框架结构房屋12.2框架结构房屋的结构布置三、柱网尺寸及层高三、柱网尺寸及层高1.1.工业厂房工业厂房一般采用一般采用6m6m柱距，跨度则随柱网的布置方式不同分为柱距，跨度则随柱网的布置方式不同分为内廊式内廊式和和跨度组合式跨度组合式。厂房的层高一般根据车间的工艺设备、管道布置及通风采光等因素决定。厂房的层高一般根据车间的工艺设备、管道布置及通风采光等因素决定。常用的底层层高有常用的底层层高有4.2m4.2m、4.5m4.5m、4.8m4.8m、5.4m5.4m、6.0m6.0m、7.2m7.2m和和8.4m8.4m。2.2.民用建筑民用建筑民用建筑类型较多，功能要求各有不同，柱网及层高变化也较大，尺度一民用建筑类型较多，功能要求各有不同，柱网及层高变化也较大，尺度一般较工业厂房为小。柱网和层高通常按般较工业厂房为小。柱网和层高通常按300mm300mm进级。进级。(a)(a)内廊式；内廊式；(b)(b)跨度组合式跨度组合式 柱网的布置柱网的布置 第十二章 多层框架结构房屋12.2框架结构房屋的结构布置四、梁柱截面的选择四、梁柱截面的选择1.1.框架梁框架梁框架梁的截面形式有矩形、框架梁的截面形式有矩形、T T形、倒形、倒L L形等。梁截面高度形等。梁截面高度h hb b=（1/181/101/181/10）l l0 0；截面宽度截面宽度b bb b=（1/21/31/21/3）h hb b，且不宜小于，且不宜小于200mm200mm。2.2.框架柱框架柱 框架柱的截面形式一般采用矩形、方形、圆形或多边形等，截面高、宽可取框架柱的截面形式一般采用矩形、方形、圆形或多边形等，截面高、宽可取（1/151/201/151/20）的层高；同时要求：）的层高；同时要求：（1 1）截面宽度不宜小于）截面宽度不宜小于250mm250mm，截面高度不宜小于，截面高度不宜小于400mm400mm；（2 2）截面尺寸以）截面尺寸以50mm50mm为模数；为模数；（3 3）柱的净高与柱截面长边之比不宜小于）柱的净高与柱截面长边之比不宜小于4 4。第十二章 多层框架结构房屋12.2框架结构房屋的结构布置第十二章 多层框架结构房屋12.2框架结构房屋的结构布置第十二章 多层框架结构房屋12.2框架结构房屋的结构布置第十二章 多层框架结构房屋12.2框架结构房屋的结构布置
