钢材及焊接.pptx

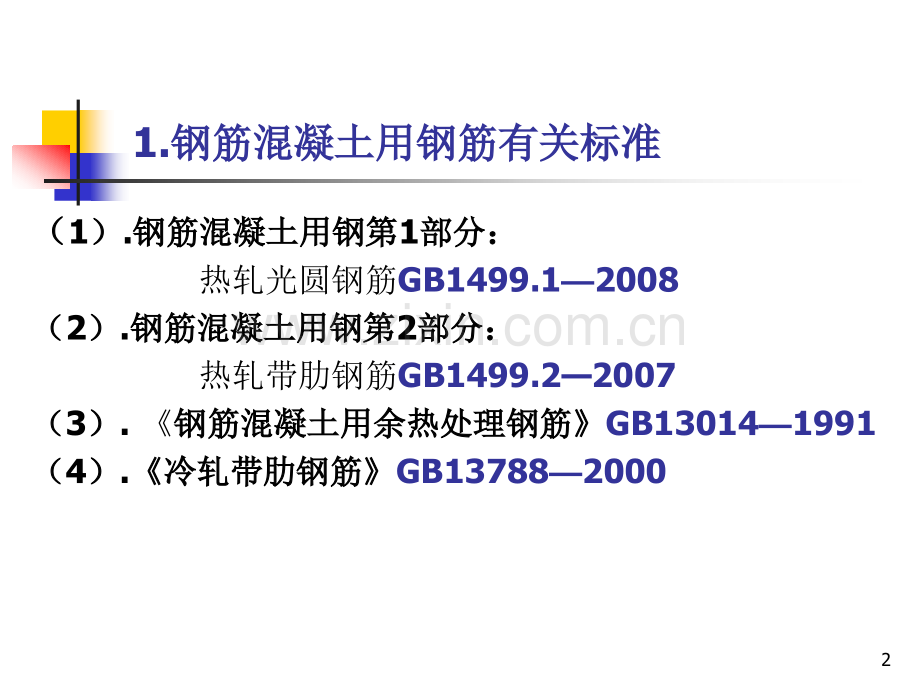

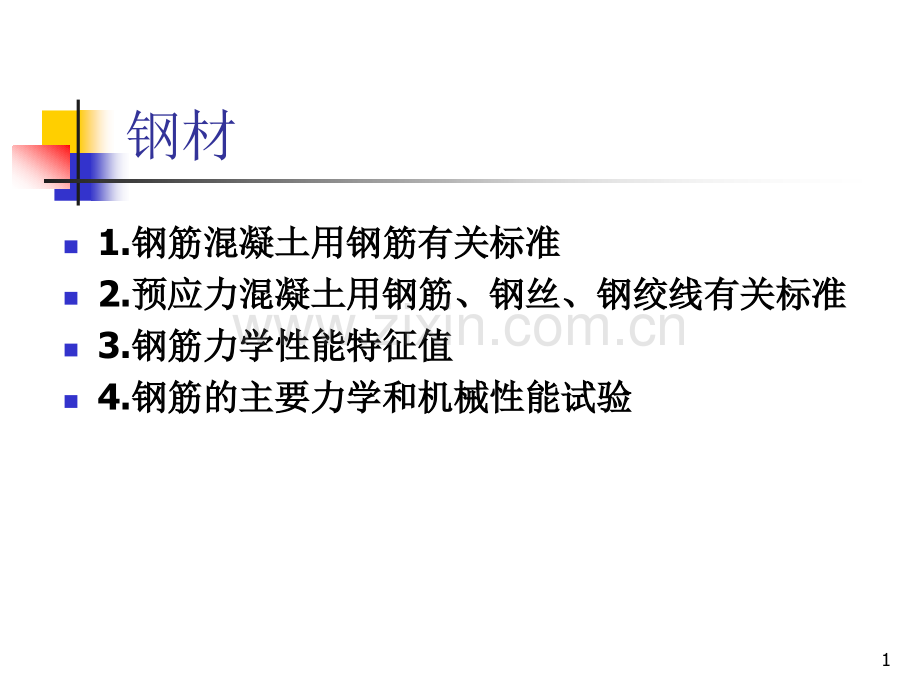

1钢材n1.钢筋混凝土用钢筋有关标准钢筋混凝土用钢筋有关标准n2.预应力混凝土用钢筋、钢丝、钢绞线有关标准预应力混凝土用钢筋、钢丝、钢绞线有关标准n3.钢筋力学性能特征值钢筋力学性能特征值n4.钢筋的主要力学和机械性能试验钢筋的主要力学和机械性能试验21.钢筋混凝土用钢筋有关标准钢筋混凝土用钢筋有关标准（1）.钢筋混凝土用钢第钢筋混凝土用钢第1部分：部分：热轧光圆钢筋GB1499.12008（2）.钢筋混凝土用钢第钢筋混凝土用钢第2部分：部分：热轧带肋钢筋GB1499.22007（3）.钢筋混凝土用余热处理钢筋钢筋混凝土用余热处理钢筋GB130141991（4）.冷轧带肋钢筋冷轧带肋钢筋GB13788200032.预应力混凝土用钢筋、钢丝、钢绞线有关标准预应力混凝土用钢筋、钢丝、钢绞线有关标准1.预应力混凝土用热处理钢筋GB446319842.预应力混凝土用冷拉钢筋GB5020419923.预应力混凝土用钢丝GB522320024.预应力混凝土用钢绞线GB5224200343.钢筋力学性能特征值钢筋力学性能特征值牌号 ReL/MPa Rm/MPa A/%Agt/%冷弯试冷弯试1800d弯芯直径弯芯直径a钢筋直径钢筋直径不小于不小于HPB235235370 2510d=aHPB300300420GB1499.22007热轧光圆钢筋力学性能特征值热轧光圆钢筋力学性能特征值5GB1499.12008热轧带肋钢筋力学性能特征值热轧带肋钢筋力学性能特征值 牌号牌号ReL/MPa Rm/MPa A/%Agt/%不小于不小于HRB335HRBF33533545517 7.5HRB400HRBF40040054016HRB500HRBF500500630156GB1499.12008热轧带肋钢筋工艺性能热轧带肋钢筋工艺性能7 牌牌 号号 直径直径（）（）屈服强度屈服强度 (MPa)抗拉强度抗拉强度 (MPa)伸长率伸长率(%)弯曲试验弯曲试验1800d弯芯直径弯芯直径a钢筋直径钢筋直径 不小于不小于20MnsiKL4008-25 400 600 14d=3a28-40d=4aGB130141991余热处理钢筋力学性能特征值余热处理钢筋力学性能特征值8n19.预应力混凝土用钢丝GB.T5223-2002.pdfGB52232002预应力混凝土用钢丝预应力混凝土用钢丝9n18.GB.T5224-2003预应力混凝土用钢绞线.pdfGB52242003预应力混凝土用钢丝绞线预应力混凝土用钢丝绞线104.钢筋的主要力学和机械性能试验钢筋的主要力学和机械性能试验n（1）.批量规则：同厂、同炉、同规格、同一进场时间为一批，每批数量不大于60tn（2）.试件数量：钢筋种类拉伸试验试件数量弯曲试件数量热轧带肋钢筋 2根 2根热轧光圆钢筋余热处理钢筋冷轧带肋钢筋 每盘1个 每批2个热处理钢筋每批选10%盘，每盘1个 /钢绞线每批任取3盘，每盘1根 /11 n（3）.取样方法及试件长度取样方法及试件长度钢筋种类拉伸试件长度弯曲试件长度取样方法热轧带肋钢筋LL0+200L5d+150端部截去50，每根取拉伸、弯曲试件各一根热轧光圆钢筋余热处理钢筋冷轧带肋钢筋热处理钢筋钢绞线L700/任一端取，没有接缝。12n（4）.试验数据处理a.钢筋、钢丝计算屈服强度、抗拉强度用截面积采用公称横截面积。b.钢绞线计算抗拉强度用截面积采用参考横截面积。c.强度值修约：200Mpa修约至1Mpa 2001000Mpa修约至5Mpa 1000Mpa修约至10Mpab.伸长率修约：修约至0.5%13n（5）.试验结果处理a.如果一组拉伸试样中，每个试样的所有试验结果都符合标准的规定，则判定该组试样拉伸试验合格。b.如果有一根试样的某一项指标（屈服强度、抗拉强度、或伸长率）试验结果不符合标准的规定，则加倍取样试验，如果仍有一根试样的某一项指标不符合标准的规定，则判定该组试样拉伸试验不合格。c.当试样断在标距外或断在机械刻划的标距标记上，且断后伸长率小于规定最小值，或试验时设备发生故障，影响了试验结果，则试验结果无效，应重做同样数量试样的试验。练习.xls14焊接一一.钢筋焊接有关标准钢筋焊接有关标准1.钢筋焊接接头试验方法标准JGJ/T2720012.钢筋焊接及验收规程JGJ1820033.钢筋机械连接通用技术规程JGJ10720034.钢筋锥螺纹接头技术规程JGJ10919965.滚轧直螺纹钢筋连接接头JG16320046.金属材料 室温拉伸试验方法GB/T228200215二.钢筋焊接及验收规程JGJ182003强制性条文：强制性条文：1.从事钢筋焊接施工的焊工必须持有焊工考从事钢筋焊接施工的焊工必须持有焊工考试合格证，才能上岗操作。试合格证，才能上岗操作。2.凡施焊的各种钢筋、钢板均应有质量证明凡施焊的各种钢筋、钢板均应有质量证明书；焊条、焊剂应有产品合格证。书；焊条、焊剂应有产品合格证。3.在工程开工正式焊接之前，参与该项施焊在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结并经试验合格后，方可正式生产。试验结果应符合质量检验与验收的要求。果应符合质量检验与验收的要求。16三.术语1.钢筋电阻点焊:将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热母材金属，加压形成焊点的一种压焊方法。2.钢筋闪光对焊：将两钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。2.钢筋电弧焊：以焊条坐为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。17四.试件数量及检验批焊接方法拉伸试件数量弯曲试件数量检验批闪 光 对 焊 3根3根300为一批电 弧 焊 /300为一批电渣压力焊/300为一批气 压焊 3根300为一批18五五.常见的几种焊接方法常见的几种焊接方法1920i2122闪光对焊试件双面搭接焊试件23六.钢筋焊接接头力学性能检验评定242526n当试验结果,弯曲900，有2个或3个试件外侧（含焊缝和热影响区）未发生破裂，应评定该批接头弯曲试验合格。n当3个试件均发生破裂，则一次判定批接头为不合格品。n当2个试件发生破裂，应进行复试。n复试时，应再切取6个试件。复验结果，当3个试件发生破裂时，应判定批接头为不合格品。注：当试件外侧横向裂纹宽度达到注：当试件外侧横向裂纹宽度达到0.5时，应认定已经破裂。时，应认定已经破裂。
