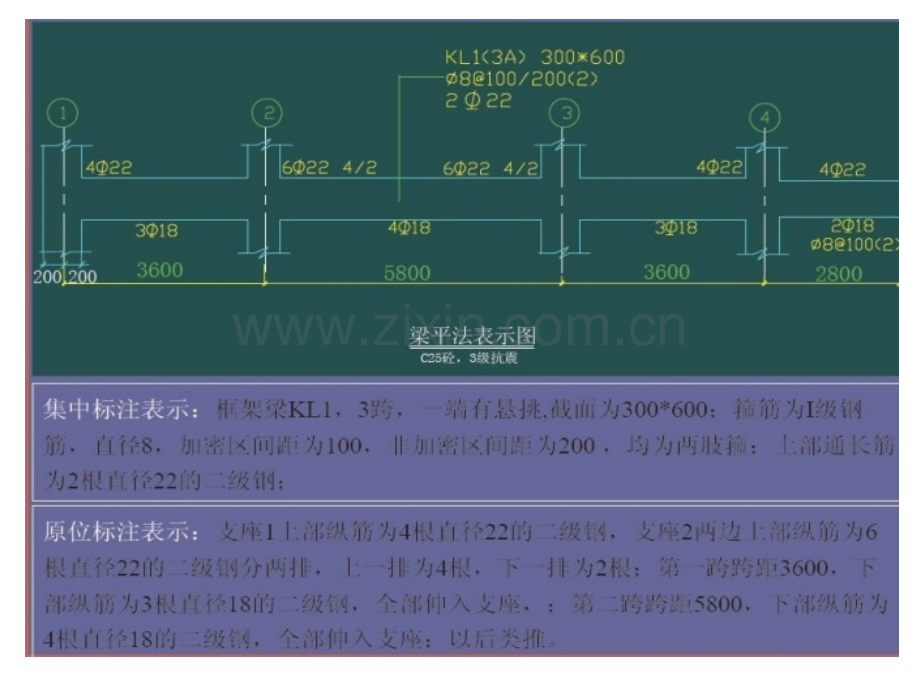

注：下面介绍手工计算方法二（平法柱配筋计算）1、柱钢筋主要分为纵筋和箍筋。柱纵筋分角筋、截面b边中部筋和h边中部筋；相邻柱纵向钢筋连接接头要相互错开；在同一截面内钢筋接头面积百分率不应大于50%；柱纵筋连接方式包括绑扎搭接、机械连接和焊接连接。2、柱箍筋按钢筋级别、直径、间距注写，当为抗震时用斜线“/”区分柱端箍筋加密区与柱身非加密区内箍筋不同间距。如柱全高为一种间距时则不用“/”；圆柱采用螺旋箍筋时需在箍筋前加“L”（三）平法剪力墙配筋计算1、剪力墙身表达形式为Qxx（x排），括号内为墙身所配置的水平钢筋与竖向钢筋的排数（排数的规定见平法03G101-1第13页）。2、剪力墙身共有三种钢筋，水平钢筋、竖向钢筋和拉筋。端柱、小墙肢的竖向钢筋构造与框架柱相同，水平钢筋的计算比较简单，拉筋尺寸及根数要依据具体设计来进行计算。下面就以一个实例来计算墙的配筋：
