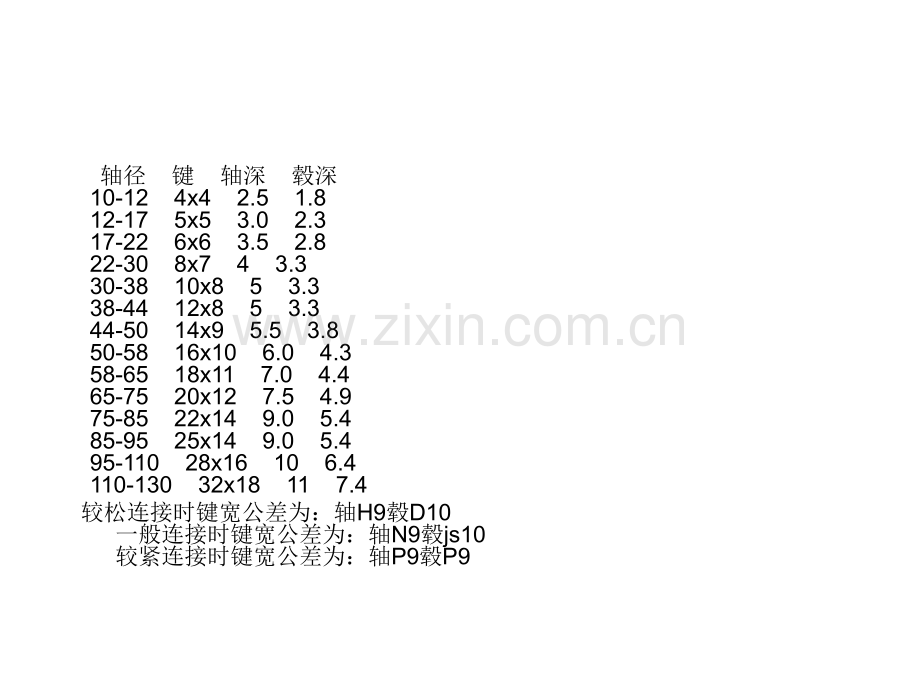

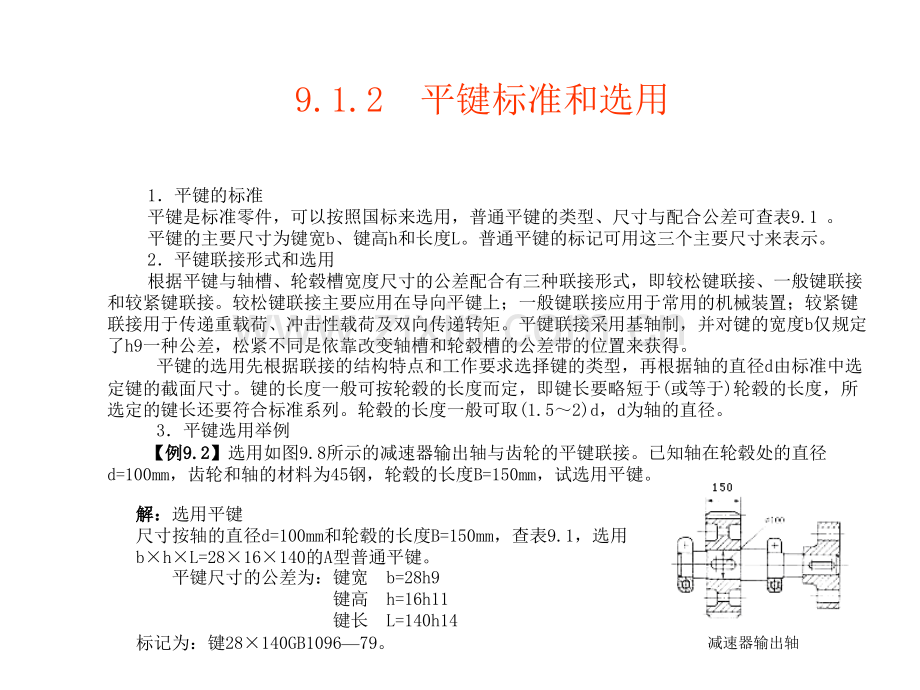

9.1.2 平键标准和选用 1平键的标准平键是标准零件，可以按照国标来选用，普通平键的类型、尺寸与配合公差可查表9.1。平键的主要尺寸为键宽b、键高h和长度L。普通平键的标记可用这三个主要尺寸来表示。2平键联接形式和选用根据平键与轴槽、轮毂槽宽度尺寸的公差配合有三种联接形式，即较松键联接、一般键联接和较紧键联接。较松键联接主要应用在导向平键上；一般键联接应用于常用的机械装置；较紧键联接用于传递重载荷、冲击性载荷及双向传递转矩。平键联接采用基轴制，并对键的宽度b仅规定了h9一种公差，松紧不同是依靠改变轴槽和轮毂槽的公差带的位置来获得。平键的选用先根据联接的结构特点和工作要求选择键的类型，再根据轴的直径d由标准中选定键的截面尺寸。键的长度一般可按轮毂的长度而定，即键长要略短于(或等于)轮毂的长度，所选定的键长还要符合标准系列。轮毂的长度一般可取(1.52)d，d为轴的直径。3平键选用举例【例例9.29.2】选用如图9.8所示的减速器输出轴与齿轮的平键联接。已知轴在轮毂处的直径d=100mm，齿轮和轴的材料为45钢，轮毂的长度B=150mm，试选用平键。解：解：选用平键尺寸按轴的直径d=100mm和轮毂的长度B=150mm，查表9.1，选用bhL=2816140的A型普通平键。平键尺寸的公差为：键宽 b=28h9 键高 h=16h11 键长 L=140h14标记为：键28140GB109679。减速器输出轴轴径键轴深毂深10-124x42.51.812-175x53.02.317-226x63.52.822-308x743.330-3810 x853.338-4412x853.344-5014x95.53.850-5816x106.04.358-6518x117.04.465-7520 x127.54.975-8522x149.05.485-9525x149.05.495-11028x16106.4110-13032x18117.4较松连接时键宽公差为：轴H9毂D10一般连接时键宽公差为：轴N9毂js10较紧连接时键宽公差为：轴P9毂P99.1.3 销联接的形式和应用 1销的几种基本形式销主要有圆柱形和圆锥形两种销，其他形式是由此演化而来的。普通圆柱销分A、B、C、D四种型号，适用于不常拆卸的零件定位；普通圆锥销分A、B两种型号，A型精度高，圆锥销适用于经常拆卸的零件定位。在生产中常用销的类型、特点和应用见表9.2。表9.2 常用销的类型、特点和应用 类 型图 形标 准特点和应用圆柱销普通圆柱销GB11986销孔需铰制，多次装拆后会降低定位精度和联接的紧固。只能传递不大的载荷。内螺纹圆柱销多用于盲孔，弹性圆柱销用于冲击、振动的场合内螺纹圆柱销GB12086弹性圆柱销GB87986圆锥销普通圆锥销GB11786 便于安装。定位精度比圆柱销高。在联接件受横向力时能自锁。销孔需铰制。螺纹供拆卸用内螺纹圆锥销GB11886螺尾圆锥销GB88186开口销GB9186工作可靠，拆卸方便，用于锁定其他紧固件
