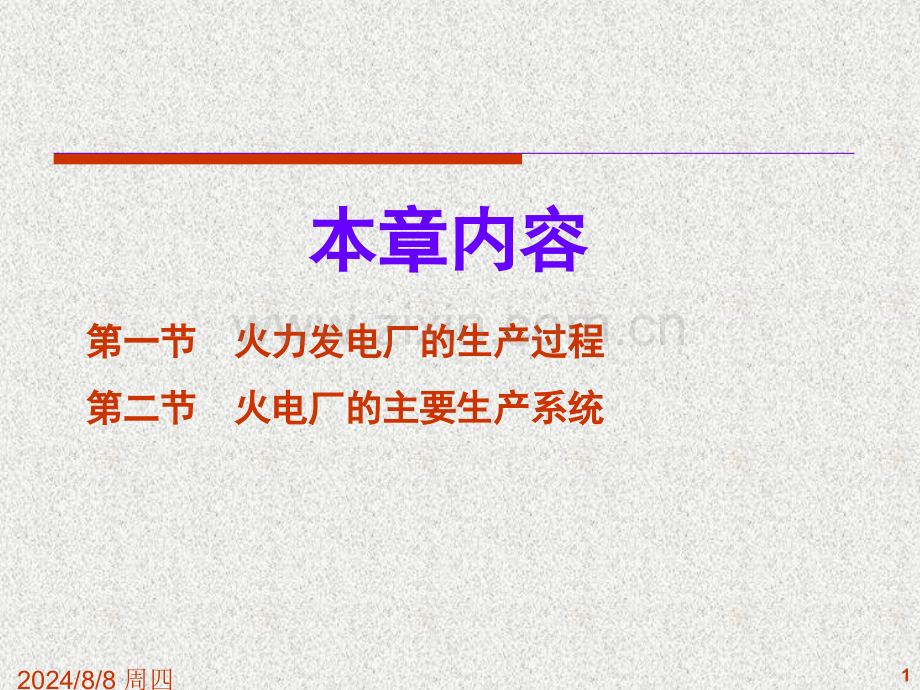

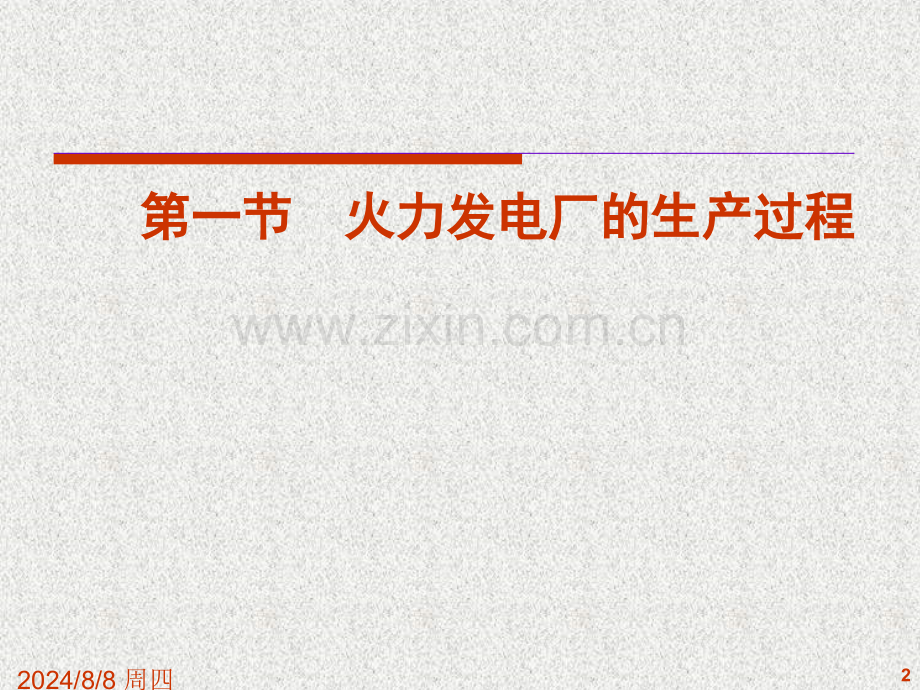

2024/8/8 周四1本章内容本章内容第一节第一节 火力发电厂的生产过程火力发电厂的生产过程第二节第二节 火电厂的主要生产系统火电厂的主要生产系统2024/8/8 周四2 第一节第一节 火力发电厂的生产过程火力发电厂的生产过程2024/8/8 周四32024/8/8 周四43-2 火电厂的主要生产系统按照火电厂各部分设备职能的不同，一般可划分为以下几个主要组成部分：2024/8/8 周四5电气系统。燃烧系统的任务:利用煤的燃烧，将水变成蒸汽，把化学能转化为热能。燃烧系统还包括许多子系统，如燃料制备和输送系统，烟气系统，通风系统，除灰系统等。2024/8/8 周四6图3-2 燃烧系统流程图1-输煤皮带2-媒斗3-磨煤机4-排粉机5-送风机6-空器预热器7-锅炉8-除尘器9-引风机10-灰渣泵2024/8/8 周四7图3-2 燃烧系统流程图2024/8/8 周四8二、汽水系统u汽水系统(热力系统):产生蒸汽推动汽轮机做功，把热能转换为机械能。是火电厂动力部分的核心。u凝汽式火电厂的汽水系统包括由锅炉、汽轮机、凝汽器、给水泵等组成的汽水循环系统、冷却水系统和水处理系统等。对热力发电厂还包括中间抽气供应热用户的汽水网络。2024/8/8 周四9图3-3 汽水系统流程图1-锅炉2-省煤器3-过热器4-汽轮机5-发电机6-凝汽器7-循环水泵8-凝结水泵9-低压加热器10-除氧器11-给水泵12-高压加热器13-水处理设备2024/8/8 周四10图3-3 汽水系统流程图2024/8/8 周四11三、电气系统u电气系统：由汽轮机带动发电机完成机械能转化为电能，并且合理地实现发电、输电、配电、供电和用电。u发电机发出的电能大部分由主变压器升高电压，经过高压配电装置和高压输电线路向外供电；其发出电能的一小部分作为本厂自用，称作厂用电。2024/8/8 周四12图3-4 电气系统示意图1、发电机2、主变压器3、高压配电装置4、厂用变压器5、厂用配电装置6、高压输电线路7、低压电缆馈线2024/8/8 周四132024/8/8 周四142024/8/8 周四152024/8/8 周四162024/8/8 周四172024/8/8 周四182024/8/8 周四192024/8/8 周四20 全封闭升压站与常规升压站相比，具有的优点：u（1）最大的优点是运行安全，全封闭电器带电部分封闭在金属外壳内，不受污秽、潮湿和恶劣气候的影响，也防止运行人员触电的危险；u（2）节省土地，一个500kvGIS间隔占地仅为常规500kv间隔的3%5%；u（3）由于金属外壳接地的屏蔽作用，能消除无线电干扰、静电感应和噪声；u（4）安装方便，建设速度快；u（5）维护工作量少，检修周期也较长。2024/8/8 周四21 全封闭型升压站的缺点是：u材料性能、加工精度和装配工艺要求很高，且金属消耗量大，因此造价较高；u对土建要求比较严格，其基础地基不应产生不均匀沉陷，地面水平误差不超过 5mm；u检修时要采取严密措施，防止吸入或接触经电弧作用后的SF6 产生的含毒物质。2024/8/8 周四223-3 建造火电厂应具备的条件1 煤u燃煤火电厂用煤量很大，发电用煤应就近、尽量使用优质煤。u电厂的用煤量与其质量有关，发热量愈低用量愈大。一个100万kw的火电厂采用洗中煤时，每天烧煤约1.3万t;当燃用油页岩时，每天消耗达4万t左右，年运输量就达4001200万t。u发电厂若建造在负荷中心，必须选定具有充足煤炭的煤源，并要保证有可靠的交通运输及输煤设施。2024/8/8 周四23邢台火电厂2024/8/8 周四24香港青山发电厂 全厂装机 8台，总容量411万kW，电厂建有可供两艘14万吨煤轮停靠的码头，储煤场可储煤100万吨。2024/8/8 周四25日本松浦火力发电厂 电厂装机4台，总容量340万kW。设有10万吨级泊位两个，5000吨级和2000吨级泊位各两个。2024/8/8 周四262 水u火电厂生产过程中辅助用水的量很大，如凝汽器的循环水、冷油器的冷却水及锅炉的补充水等。如一台25MW小型汽轮机，每小时就需要40005000t冷却水。u火电厂的供水水源要求充足可靠，尽可能将电厂建设在河流附近，采用直流供水方式。2024/8/8 周四27华能珞璜电厂 位于重庆市西南，距市中心25公里的江津市珞璜镇装机容量436万 kW，厂址紧靠长江2024/8/8 周四28北仑发电厂 位于浙江宁波市北仑区新矸镇，厂区紧靠杭州湾口外金塘水道南岸。冷却水及冲灰水采用海水，锅炉补给水采用淡水，由附近两水库供给2024/8/8 周四293 热、电负荷u大容量凝汽式电厂，应尽可能兴建在燃料基地。u热电厂必须建在负荷中心。为保证供热，减少热力网的热量损失，送热距离不应超过6km。u电厂的修建应与负荷的增长相适应，与电、热负荷的比例相谐调。2024/8/8 周四30元宝山发电厂 位于内蒙古赤峰市东南35公里元宝山镇，是一座大型坑口褐煤电厂，北侧1.5公里处为元宝山 露天煤矿。电站装机4台，总容量210万 kW。2024/8/8 周四314 交通运输u需运输燃料的火电厂从兴建开始到投产后正常运行，运输任务始终都是繁重的，u火电厂厂址应当建设在交通方便的地方，如铁路沿线，航运码头等附近。u火电厂的铁路专用线要便于与国家铁路干线相连接，其距离不宜过长。2024/8/8 周四32埃迪斯通发电厂2024/8/8 周四33秦岭发电厂的运煤设施和储煤场2024/8/8 周四345 卫生与风向u火电厂排出的大量废渣、乏汽、废水是比较集中的污染源。u最主要的污染物是从烟囱排出的飞灰和二氧化硫气体。u其次是大量的灰渣。u发电厂宜建设在城镇郊区，位于城市夏季风向的下风侧，同时应选择一座能堆放1020年灰渣量的贮灰场。2024/8/8 周四35望亭发电厂2024/8/8 周四36埃及巴斯图兹第一发电厂2024/8/8 周四37德国施瓦茨蓬普发电厂2024/8/8 周四38德国尼德奥森发电厂2024/8/8 周四39思考题思考题 火电厂主要生产系统的组成及其任务火电厂主要生产系统的组成及其任务2024/8/8 周四40 本章结束！本章结束！
