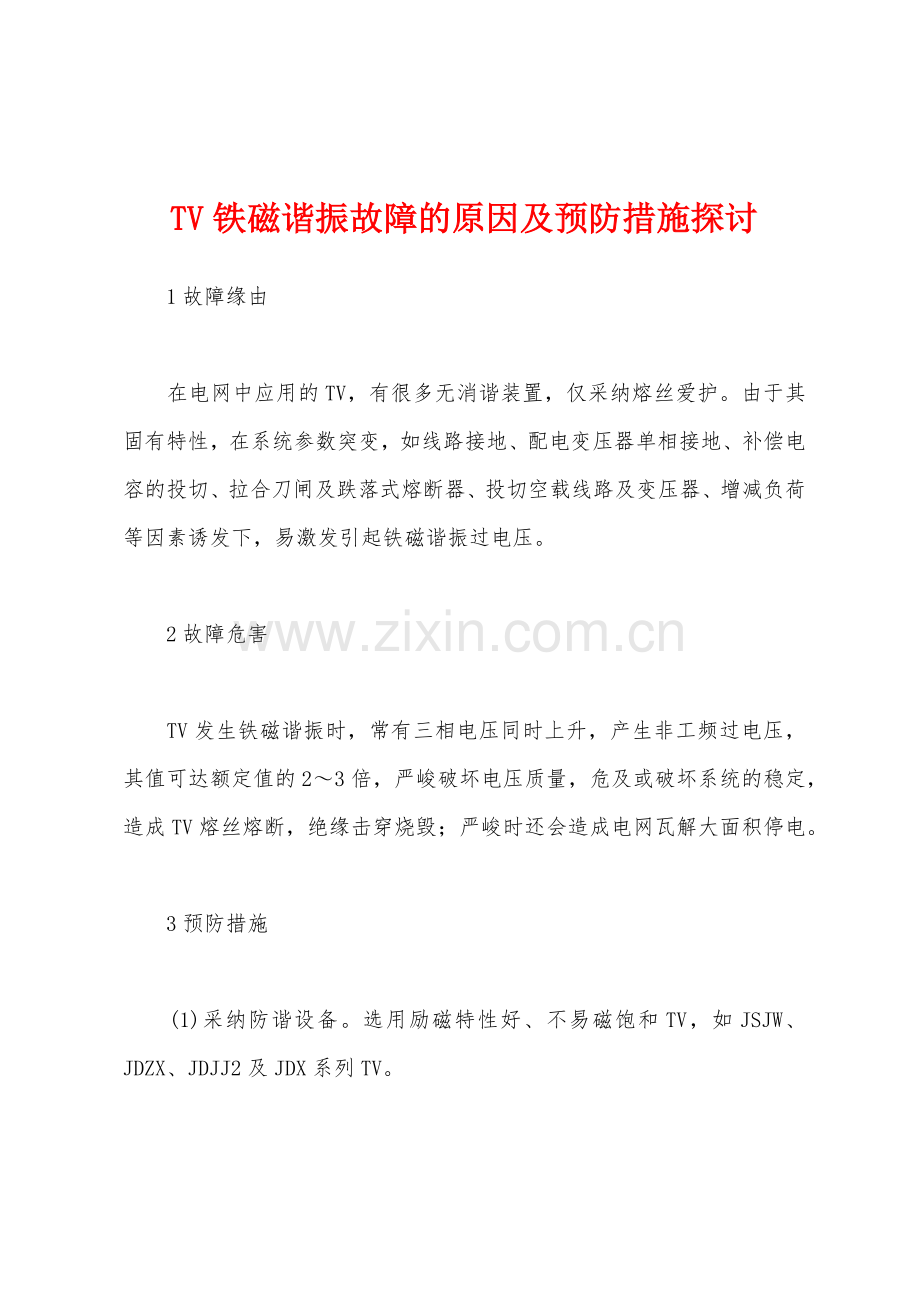

TV铁磁谐振故障的原因及预防措施探讨
1故障缘由

　　在电网中应用的TV，有很多无消谐装置，仅采纳熔丝爱护。由于其固有特性，在系统参数突变，如线路接地、配电变压器单相接地、补偿电容的投切、拉合刀闸及跌落式熔断器、投切空载线路及变压器、增减负荷等因素诱发下，易激发引起铁磁谐振过电压。

　　2故障危害

　　TV发生铁磁谐振时，常有三相电压同时上升，产生非工频过电压，其值可达额定值的2～3倍，严峻破坏电压质量，危及或破坏系统的稳定，造成TV熔丝熔断，绝缘击穿烧毁；严峻时还会造成电网瓦解大面积停电。

　　3预防措施

　　(1)采纳防谐设备。选用励磁特性好、不易磁饱和TV，如JSJW、JDZX、JDJJ2及JDX系列TV。

　　选用抗铁磁谐振TV，JSZG10型三相五柱环氧树脂浇注绝缘TV，它将大大提高抗谐振、耐过电压和防止烧毁的力量。

　　选用四台JDZJ型TV组合，马上第四台各侧绕组分别串接在高压、低压侧中线上及开口三角回路中。正常运行时中线绕组几乎没有电压，在分频谐振时，由于中线绕组的串入L增加一倍，根本上维持原感抗，限制励磁涌流，防止磁饱和，从而防止产生分频谐振。

　　(2)采纳消谐装置。选用RXQ型消谐器，串接在三相TV一次侧中线上，以阻尼铁磁谐振；但在分频谐振时，一次侧中线上电位不高，相当于串一较大阻值电阻接地，消谐效果不佳。

　　选用WNXⅢ/B、KFX型可控硅分频消谐装置，靠触发回路的选频作用，有选择地导通；可控硅为消谐执行元件，它将开口三角绕组瞬时短接，在这一剧烈阻尼作用下，快速消退铁磁谐振；但若引起谐振的激发因素长时存在，TV有过载损坏的可能。

　　选用FXG1(XXG10或35)型消谐器，由鉴频器和消谐管组成。当产生谐振时，鉴频器动作，将消谐管小于1电阻接入开口三角绕组回路消谐；若谐振长时存在，消谐管内部热动开关动作转接到10至100电阻上，避开TV过载。
