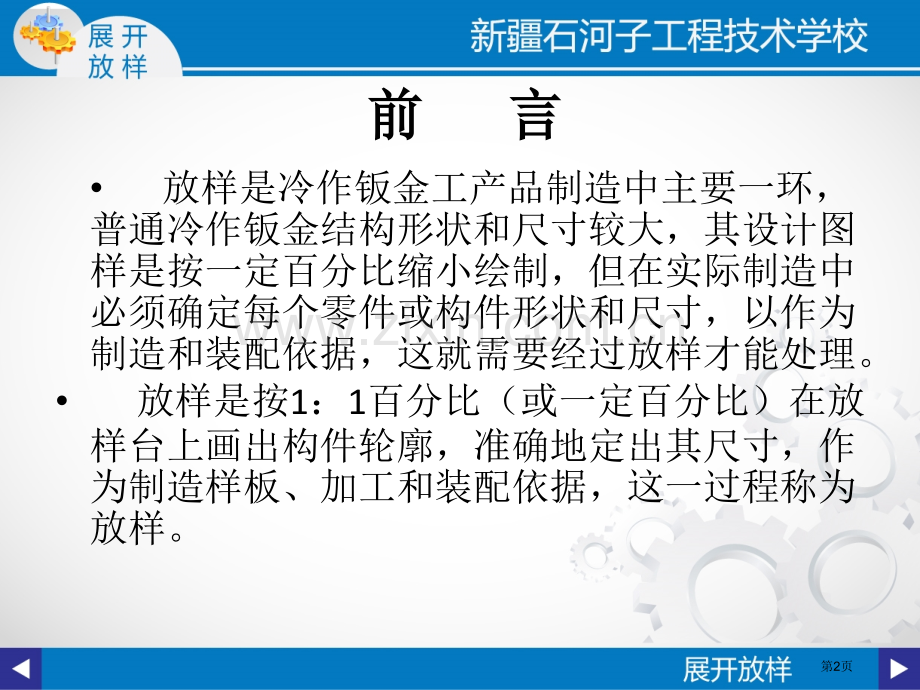

第1页前前 言言 放样是冷作钣金工产品制造中主要一环，普通冷作钣金结构形状和尺寸较大，其设计图样是按一定百分比缩小绘制，但在实际制造中必须确定每个零件或构件形状和尺寸，以作为制造和装配依据，这就需要经过放样才能处理。放样是按1：1百分比（或一定百分比）在放样台上画出构件轮廓，准确地定出其尺寸，作为制造样板、加工和装配依据，这一过程称为放样。第2页放样有实体放样、光学放样、计算机放样，其中实体放样实体放样是最基本、应用最广泛放样方法，实体放样百分比是1：1，它不但能准确反应结构实际形状和尺寸反应结构实际形状和尺寸，帮助确定一些结构在图样上未标出尺寸，为零件和样板制造提供了依据，而且还确定零件之确定零件之间相对位置间相对位置，可作为装配依据。第3页展开放样展开放样 将构件各个面，依次摊开在一个平面上，在平面上所得展开图形，画展开图过程为展开放样。求作展开图方法有二种：一个是作图法，一个是计算法。对于比较复杂工件，广泛采取是作图法作图法；对于形状简单工件，则用计算法计算法就能够求得其展开尺寸而作出展开图。第4页一、展开基础知识1、可展与不可展表面判断 工件表面依据其展开性质，可分为可展和不可展两类，若构件表面能全部平整地平摊在一个平面 上，而不发生撕裂或皱折，这种表面称为可展表面展表面，如圆柱体、多边平面立体、锥体，它们素线均为直线，相邻两条素线组成一个平面或单向弯曲曲面，因而能全部平整地摊在一个平面上，所以说是可展。相反则为不可展面不可展面，如球体和环，球和环素线均为曲线，而另一方向又是弯曲，即双向弯曲，所以无法平整地摊在一个平面上，所以它们是不可展。第5页二、展开放样方法 冷作钣金工件形状各种各样，不论何种种形状表面，普通将其分成若干基本几何体，然后再展开，展开放样方法有平行法、放射平行法、放射线法、三角形法线法、三角形法三种。第6页1、平行法展开放样 （圆柱、棱柱面展开）展开时将工件表面看作由无数条相互平由无数条相互平行素线组成行素线组成，取两 条相邻素线及其两端线所围成小面积作为平面，将每个小平面真实大小依次画在平面上，即得到构件展开图。该展开方法为平行线展开法，此法适合用于素线相互平行构件展开素线相互平行构件展开（如：上斜上斜口圆管、上斜口四棱管、圆柱面等口圆管、上斜口四棱管、圆柱面等）。第7页素线第8页2、放射线展开法（正圆锥面、正棱锥面展开）展开时将锥面看作由汇交锥顶一系列素线和底线组成由汇交锥顶一系列素线和底线组成，素线和底线锥面分成若干个小三角形，每个三角形作为一个平面，将各个三角形依次画在平面上，即得到构件展开图。该展开方法为放射线展开法，此法适合用于素线或素素线或素线延长线汇交于一点构件线延长线汇交于一点构件。第9页3、三角形法（斜口矩形按管展开）展开时将其表面分成若干个三角形若干个三角形，求出各个三角形边长，依次画出各个三角形实形，即得到构件展开图。该展开为三角形法，此法适合用于素线素线或素线延长线不能交汇于或素线延长线不能交汇于一点构件一点构件。第10页三、斜切圆管展开1、画出斜切圆管俯视图与主视图。2、注意宽相等。第11页1、12等分圆。2、方法：用半径截取方法。第12页1、过等分点向主视图引素线。第13页1、将线段等分成12段。2、线段长度等于D。3、划线时注意高平齐。第14页1、过等分点做垂线。2、垂线长度与对应素线高度等高。第15页1、对称左侧线段。第16页1、用平滑曲线将点连接起来。第17页第18页
