升降式法兰衬胶止回阀介绍：
H41J升降式法兰衬胶止回阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。

升降式法兰衬胶止回阀材料：
阀体、阀盖：铸铁、球墨铸铁
衬里：橡胶
阀瓣：碳钢完全包覆橡胶

升降式法兰衬胶止回阀性能：
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

升降式法兰衬胶止回阀设计规范：
设计标准
GB12236
结构长度
GB12221
法兰标准
GB4216

升降式法兰衬胶止回阀结构图：

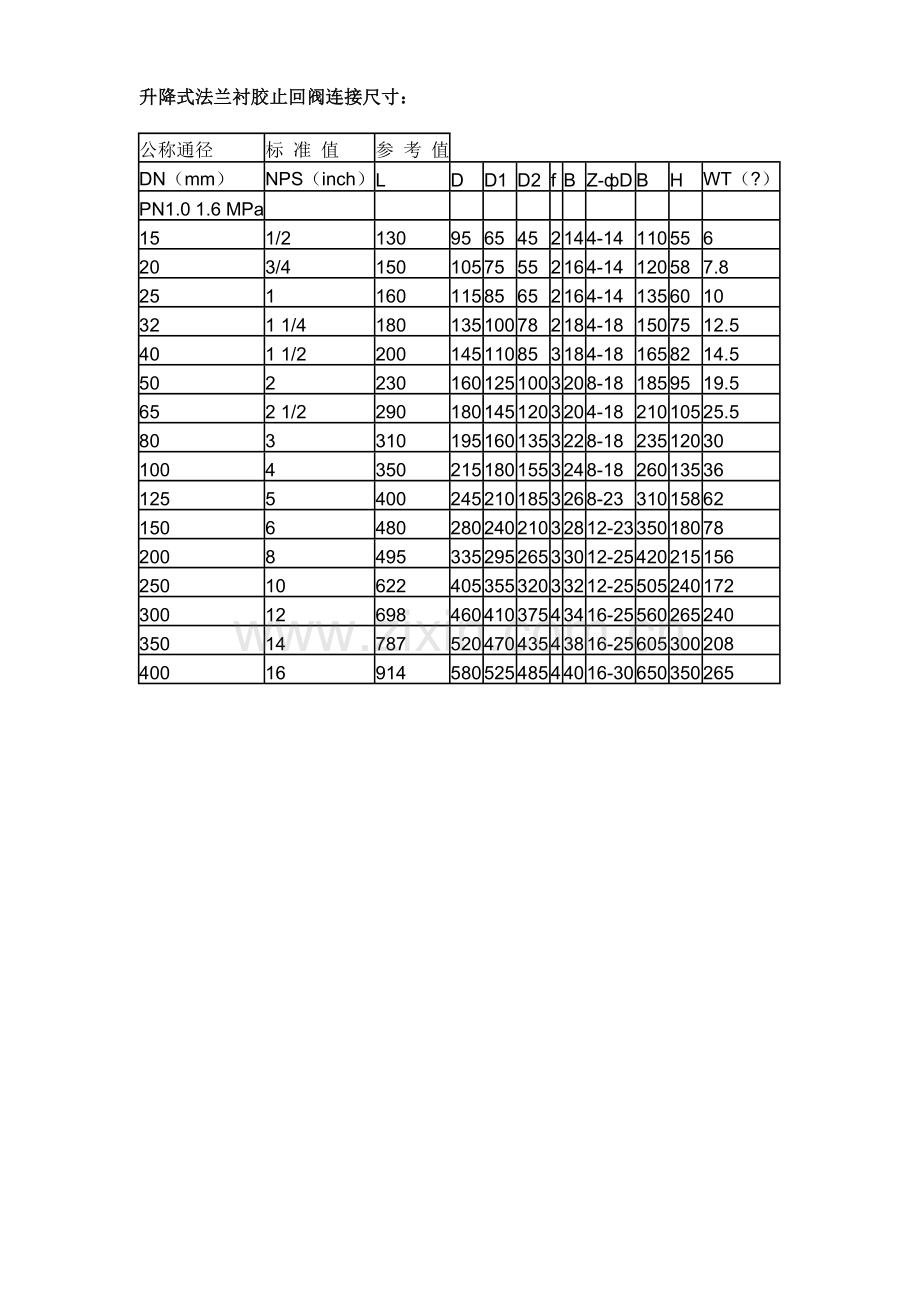

升降式法兰衬胶止回阀连接尺寸：

公称通径
标 准 值
参 考 值
DN（mm）
NPS（inch）
L
D
D1
D2
f
B
Z-фD
B
H
WT（?）
PN1.0 1.6 MPa

15
1/2
130
95
65
45
2
14
4-14
110
55
6
20
3/4
150
105
75
55
2
16
4-14
120
58
7.8
25
1
160
115
85
65
2
16
4-14
135
60
10
32
1 1/4
180
135
100
78
2
18
4-18
150
75
12.5
40
1 1/2
200
145
110
85
3
18
4-18
165
82
14.5
50
2
230
160
125
100
3
20
8-18
185
95
19.5
65
2 1/2
290
180
145
120
3
20
4-18
210
105
25.5
80
3
310
195
160
135
3
22
8-18
235
120
30
100
4
350
215
180
155
3
24
8-18
260
135
36
125
5
400
245
210
185
3
26
8-23
310
158
62
150
6
480
280
240
210
3
28
12-23
350
180
78
200
8
495
335
295
265
3
30
12-25
420
215
156
250
10
622
405
355
320
3
32
12-25
505
240
172
300
12
698
460
410
375
4
34
16-25
560
265
240
350
14
787
520
470
435
4
38
16-25
605
300
208
400
16
914
580
525
485
4
40
16-30
650
350
265
