附件
中国南方电网电力系统稳定器(PSS)运行管理规定
（征求意见稿）

1 总则
1.1 为规范南方电网内电力系统稳定器（以下简称PSS）装置的配置、试验和运行管理，提高PSS的应用水平和系统的动态稳定性，防止弱阻尼低频振荡的发生，保证系统的安全稳定运行，特制定本规定。
1.2 南方电网内的调度机构、发电企业以及在南方电网内进行PSS试验的试验机构应遵守本规定。

2 引用国标、行标
2.1.1 GB/T 7409-1997 同步电机励磁系统
2.1.2 DL/T 583 大中型水轮发电机静止整流励磁系统及装置技术条件
2.1.3 DL/T 650 大型汽轮发电机自并励静止励磁系统技术条件
2.1.4 DL/T 843 大型汽轮发电机交流励磁机励磁系统技术条件
2.1.5 IEEE Std 421.2 IEEE Guide for Identification,Testing,and Evaluation of the Dynamic Performance of Excitation Control Systems

3 职责
3.1 南网总调职责
3.1.1 负责南网总调直调机组的PSS装置的调度管理、分析计算及定值下达。
3.1.2 负责南网总调直调机组的PSS的计算数据的维护。

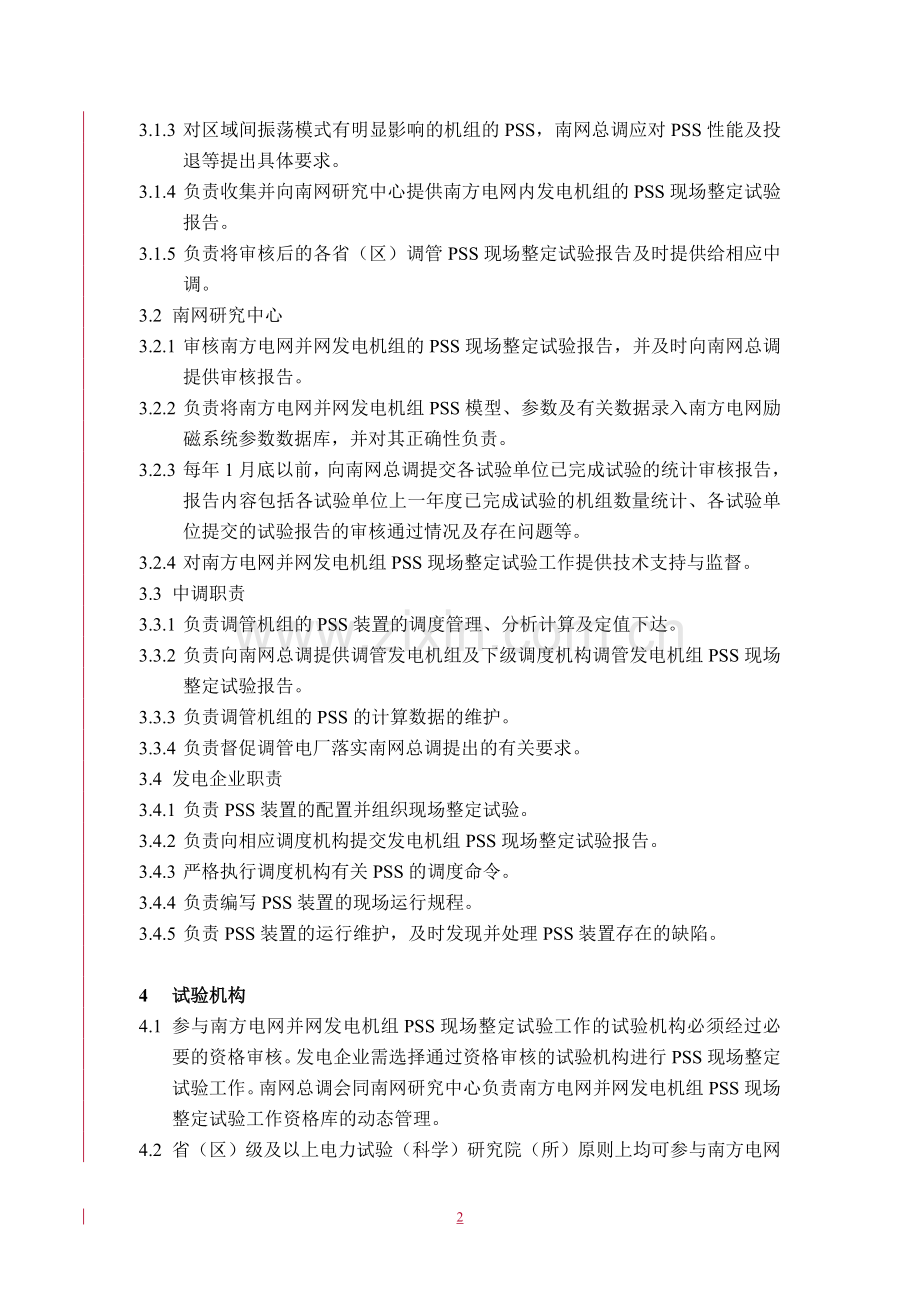

3.1.3 对区域间振荡模式有明显影响的机组的PSS，南网总调应对PSS性能及投退等提出具体要求。
3.1.4 负责收集并向南网研究中心提供南方电网内发电机组的PSS现场整定试验报告。
3.1.5 负责将审核后的各省（区）调管PSS现场整定试验报告及时提供给相应中调。
3.2 南网研究中心
3.2.1 审核南方电网并网发电机组的PSS现场整定试验报告，并及时向南网总调提供审核报告。
3.2.2 负责将南方电网并网发电机组PSS模型、参数及有关数据录入南方电网励磁系统参数数据库，并对其正确性负责。
3.2.3 每年1月底以前，向南网总调提交各试验单位已完成试验的统计审核报告，报告内容包括各试验单位上一年度已完成试验的机组数量统计、各试验单位提交的试验报告的审核通过情况及存在问题等。
3.2.4 对南方电网并网发电机组PSS现场整定试验工作提供技术支持与监督。
3.3 中调职责
3.3.1 负责调管机组的PSS装置的调度管理、分析计算及定值下达。
3.3.2 负责向南网总调提供调管发电机组及下级调度机构调管发电机组PSS现场整定试验报告。
3.3.3 负责调管机组的PSS的计算数据的维护。
3.3.4 负责督促调管电厂落实南网总调提出的有关要求。
3.4 发电企业职责
3.4.1 负责PSS装置的配置并组织现场整定试验。
3.4.2 负责向相应调度机构提交发电机组PSS现场整定试验报告。
3.4.3 严格执行调度机构有关PSS的调度命令。
3.4.4 负责编写PSS装置的现场运行规程。
3.4.5 负责PSS装置的运行维护，及时发现并处理PSS装置存在的缺陷。

4 试验机构
4.1 参与南方电网并网发电机组PSS现场整定试验工作的试验机构必须经过必要的资格审核。发电企业需选择通过资格审核的试验机构进行PSS现场整定试验工作。南网总调会同南网研究中心负责南方电网并网发电机组PSS现场整定试验工作资格库的动态管理。
4.2 省（区）级及以上电力试验（科学）研究院（所）原则上均可参与南方电网并网发电机组PSS现场整定试验工作。
4.3 有意参与南方电网并网发电机组PSS现场整定试验工作的试验研究机构需向南网总调及南网研究中心提交PSS现场整定试验工作方面的人员、设备、相关业绩说明以及曾参与的发电机组PSS现场整定试验工作的相关报告。通过南网总调及南网研究中心组织有关专家进行的资格审核后，方可进入南方电网并网发电机组PSS现场整定试验工作承担单位资格库。
4.4 南网总调及南网研究中心根据相关工作开展的实际情况，不定期组织专家对已进入南方电网并网发电机组PSS现场整定试验工作资格库的承担单位进行审核，不合格者退出资格库；对有意参与南方电网并网发电机组PSS现场整定试验工作的试验研究机构进行审核，合格者进入资格库。

5 配置及技术性能
5.1 容量为50MW及以上水轮发电机组及燃气轮发电机组、200MW及以上的火电机组、核电机组以及根据调度机构分析计算表明需投入PSS的其它发机组应配置PSS装置。
5.2 水电机组PSS装置应保证在机组空载至满载范围内均能可靠投入，不出现反调现象，防止机组有功功率调整过程中闭锁PSS功能。为满足以上要求，水电机组PSS装置宜采用加速功率作为输入信号（IEEE的PSS-2A模型）。
5.3 火电机组PSS自动投切功率值的选取应保证PSS在机组可能出现的各种运行方式下均能可靠投入。
5.4 PSS装置必须具备至少两级超前滞后环节。

6 现场整定试验
6.1 现场整定试验安排原则
6.1.1 新建发电机组应在168（或72）小时满负荷试运行前完成PSS现场整定试验，并具备投入条件；
6.1.2 发电机组在励磁系统改造后，正式投入运行前，应重新进行PSS现场整定试验。
6.1.3 对于已投产但暂未配备或未投入PSS的机组，调度机构及电厂应根据有关要求，协商制定PSS配置及现场整定试验计划并组织落实。
6.2 对机组进行PSS整定试验工作前，各中调应对调试技术方案和安全措施审核，评估调试对系统的影响，并做好系统的安全措施。
6.3 现场整定试验内容及整定要求
6.3.1 测量PSS各环节输入、输出特性参数；
6.3.2 整定PSS输出限制值。PSS输出限制值一般取±5％~±10%；
6.3.3 整定PSS自动投切功率值。要求在机组可能出现的正常运行方式下PSS均能可靠投入。
6.3.4 整定隔直环节时间常数Tw。为了提高PSS对区域间振荡模式的作用，要求Tw在小于10秒的前提下，尽可能提高；
6.3.5 测试、整定PSS频率相位补偿特性：
6.3.5.1 测量无补偿频率特性；
6.3.5.2 整定PSS的相位补偿。在0.4Hz~0.8Hz频率范围内，PSS输出力矩向量滞后Δω轴的角度在0º~30º之间，并尽可能接近0º，同时在0.2Hz~2.0Hz频率范围内滞后Δω轴的角度在-10º~45º之间；
6.3.5.3 测量有补偿频率特性，确认PSS相位补偿满足3.2.5.2条的要求。
6.3.6 整定PSS增益。测量PSS极限增益，取PSS增益为极限增益的1/3~1/2，使发电机负载阶跃试验的有功功率波动衰减阻尼比大于0.1。
6.3.7 试验校核PSS作用。在PSS退出及投入情况下，分别进行发电机给定电压阶跃试验，记录有、无PSS两种情况下发电机有功波动情况。确认本机振荡模式的阻尼比在PSS投入后有提高。必要时，应进行在有、无PSS情况下的线路投切试验，校验PSS对区域间振荡模式的作用。
6.3.8 PSS反调试验。确认机组在以最大速率进行功率调整时，不出现影响机组正常运行的反调现象，否则应采取措施消除反调现象。

7 试验报告
7.1 发电企业应在PSS整定试验完成后1个工作日内，向相应调度机构报送试验简报。试验简报应包含机组AVR传递函数框图及参数（实测或非实测）、PSS传递函数框图及参数（实测）等，并给出试验结论，明确PSS是否具备投入条件。
7.2 发电企业应在PSS整定试验后的一个月内完成试验报告，并报相应的调度机构。PSS试验报告包含以下内容：
7.2.1 试验机组和励磁系统数据；
7.2.2 试验时间、试验工况和试验项目；
7.2.3 PSS参数确定方法；
7.2.4 励磁控制系统无补偿频率特性、PSS的相频特性、励磁控制系统有补偿频率特性；
7.2.5 有、无PSS的发电机负载阶跃响应及其他检验结果；
7.2.6 反调试验结果；
7.2.7 PSS模型和参数整定值（说明PSS输入输出信号的标定）；
7.2.8 PSS性能(包括PSS适应的频率范围) 评价，PSS投运条件和建议。
7.3 试验报告审核
7.3.1 各省（区）中调负责在收到调管发电机组PSS整定试验报告的2个工作日将报告转发至南网总调。
7.3.2 南网总调在收到报告2个工作日内将报告转发至南网研究中心。
7.3.3 南网研究中心在收到报告后2周内向南网总调提供正式的审核报告，并由南网总调负责将审核报告反馈给相应中调。审核报告应指出存在的问题，明确试验方法是否正确、PSS装置是否满足要求、整定的参数是否达到要求等。
7.3.4 若PSS整定试验报告未能通过审核，由相应调度机构通知发电企业进行整改和补充试验。

8 定值管理
8.1 发电企业向调度机构上报PSS整定试验简报，明确PSS具备投入条件后，机组的调度管理机构应在进行复核性计算、校验该PSS的效果后，向发电企业下达PSS定值。
8.2 发电企业在收到调度机构下达的PSS定值后，应与实际PSS装置的定值进行核对，并填写回执单传送到调度机构。调度机构值班调度员根据定值核对情况及运行方式人员的要求，下令将PSS投入或暂时保持PSS在退出状态。

9 运行管理
9.1 发电企业在励磁系统、PSS装置及其他设备上进行的工作，若需要退出PSS装置的，则发电企业应向调度机构提出申请并在检修单中明确说明PSS装置退出和重新具备投入条件的时间。
9.2 经过计算表明不投入PSS则会对系统阻尼产生恶化作用的机组，原则上机组不得不带PSS运行，机组的PSS退出时，相应机组也应停运，特殊情况另行商议处理。
9.3 为保证机组PSS有效投入，必须将机组的自动励磁调节器投入自动位置并安排机组出力超过PSS投入定值，若自动励磁调节器退出自动位置或机组出力低于PSS投入定值，视为机组PSS退出。
9.4 调度机构在编制电网运行方式时要合理安排带PSS机组开机和出力，保证PSS投入情况满足规定要求。因蓄水、调峰等原因需调整机组开机方式导致机组PSS投入不满足南网总调要求时，有关中调应在前一个工作日11：00前向总调申请，征得总调同意后方可调整。
9.5 总调和各中调值班调度员要做好机组PSS投退管理，掌握机组PSS的运行状态，机组PSS运行状态无法满足规定要求时，应及时通报方式专业人员并联系确定新的运行控制要求。
9.6 运行中因机组跳闸、溜负荷、PSS装置故障、励磁系统退出自动位置等原因导致机组PSS功能实际退出，PSS投入情况不满足南网总调要求时，有关中调值班调度员应立即向总调值班调度员汇报。

10 附则
10.1 本规定由中国南方电网电力调度通信中心负责编制和解释。
10.2 本规定自颁布之日起实施。
