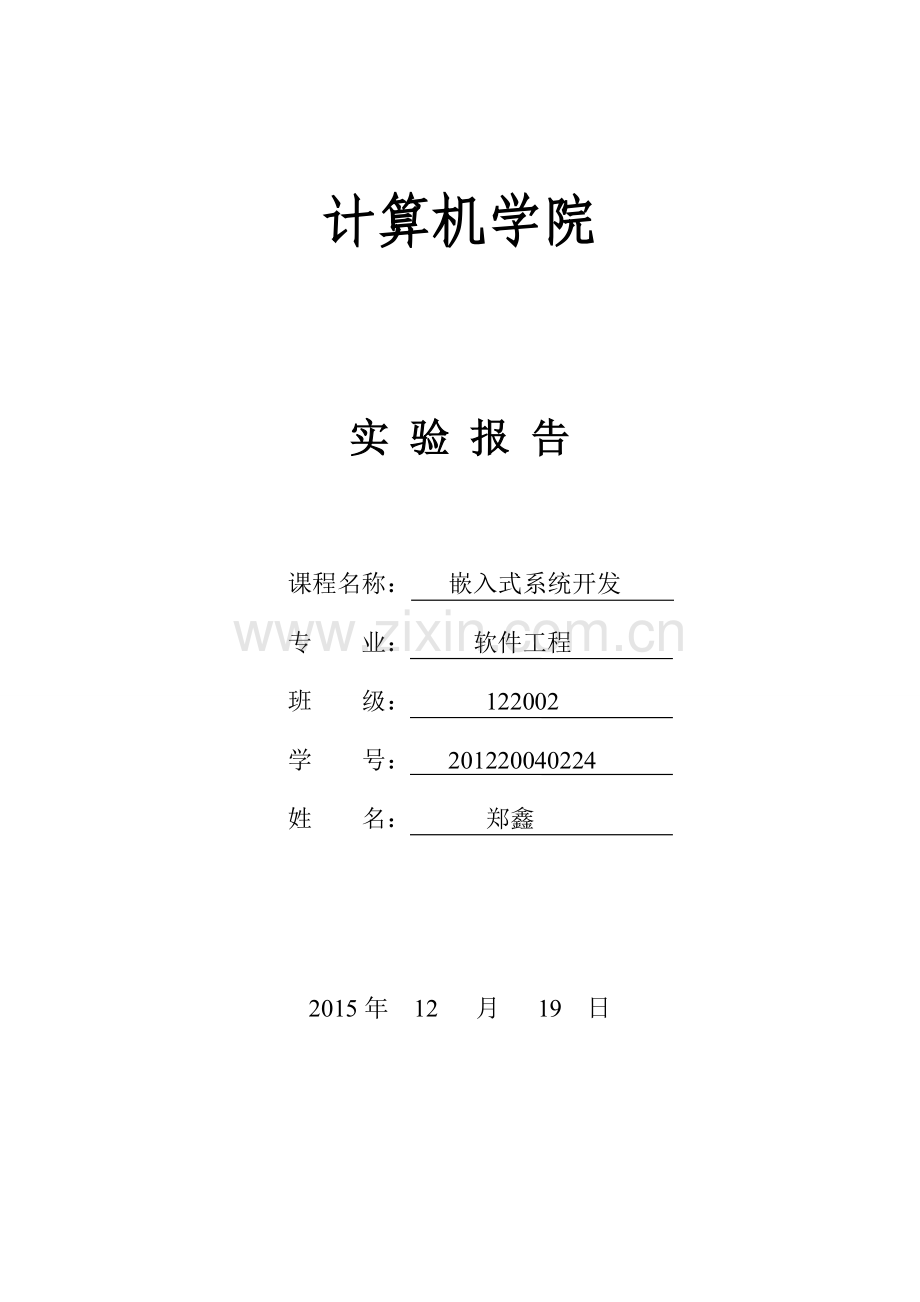

计算机学院

实 验 报 告

课程名称： 嵌入式系统开发
专 业： 软件工程
班 级： 122002
学 号： 201220040224
姓 名： 郑鑫

2015年 12 月 19 日
实验室名称： 计算机实验室 实验机器号： 实验分组： 无
实验时间： 2015年 9月25日 指导教师： 时振涛

实验一：Android 开发环境搭建及调试

一、实验目的和要求
1. 掌握Android环境搭建方法，创建第一个Android应用程序HelloWorld，熟练掌握设置环境参数
2. 了解Android SDK的目录结构、Android应用程序的程序结构
3. 创建一个AVD，设置Android模拟器，并会操作Android模拟器
4. 使用命令行工具管理模拟器
5. 熟悉Android的调试工具DDMS，掌握Logcat的使用方法。
二、实验原理：
1. 利用电脑搭建安卓开发环境
2. 设置Android模拟器
3. 使用命令行工具管理模拟器
4. 操作Android模拟器
5. 使用运行（Run）模式运行
三、实验设备：
1. PC计算机
2. JDK安装包
3. Eclipse安装包
4. Android SDK安装包
5. ADT插件
四、实验内容
初步了解android project建立过程以及如何运行模拟器，对android的运行原理进行简单了解；
1.搭建配置Eclipse+Android开发环境
2.创建一个简单的”Helloworld”工程
3.设置Android模拟器：创建新的模拟器
4.用命令行工具执行如下操作实现文件操作和管理模拟器：
l 拷贝文件到手机内存：adb push 源文件 [/位置/目标文件]
l 拷贝手机文件到电脑上：adb pull [源文件] [目标文件]
l 修正：adb kill-server
l 重启：adb start-server
l 把电脑上某个应用(.apk）文件部署到模拟器或手机中：
adb install 文件名.apk
l 卸载手机上的程序：adb uninstall [包名]
l 查看当前的targets：android list targets
l 创建一个AVD，要求：名字：Hphone目标平台：Android2.3.2 SD容量：100M位置：c:\test外观：WQVGA
android create avd –target 1 –n Hphone –c 100M –p c:\test –s WQVGA
l 列表显示当前所有AVD：android list avd
l 运行刚刚建立的AVD：emulator –avd Hphone
l 删除一个已存在的模拟器：android delete avd –n Hphone
5.使用运行（Run）模式运行：设置“Run Configuration…”选项
6.练习操作DDMS工具
五、实验步骤和方法
1、下载JDK1.8
2、官方下载Eclipse，解压Eclipse
3、官方下载Android SDK（工具）并解压
4、运行SDK Manager.exe，下载需要的SDK版本和API
5、设置Android环境变量
Android_SDK_Home:安装路径
增加自动搜索路径环境变量：
%ANDROID_SDK_Home%\tools:%ANDROID_SDK_Home %\platform_tools:
6、安装ADT过程：Help->install.newsoforms->add->……->next->
……end。
7、设置Eclipse中的SDK配置
8、创建AVD
9、创建Android应用
10、运行Android应用。
六、实验数据记录：
1. MainActivity.java：
import android.app.Activity;
import android.os.Bundle;
import android.widget.TextView;
import android.widget.Button;
public class MainActivity extends Activity {
  @Override
  public void onCreate(Bundle savedInstanceState) {     super.onCreate(savedInstanceState);          setContentView(R.layout.activity_main);
    TextView textView=(TextView)findViewById(R.id.textView1);
    Button button = (Button)findViewById(R.id.button1);
 }}
2. activity-main.xml
<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="
package="com.example.activity_demo"
android:versionCode="1"
android:versionName="1.0" >
<uses-sdk
android:minSdkVersion="8"
android:targetSdkVersion="18" />
<application
android:allowBackup="true"
android:icon="@drawable/ic_launcher"
android:label="@string/app_name"
android:theme="@style/AppTheme" >
<activity
android:name="com.example.activity_demo.MainActivity"
android:label="@string/app_name" >
<intent-filter>
<action android:name="android.intent.action.MAIN" />
<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
</activity>
</application>
</manifest>
七、测试数据与运行结果及其分析：安装Eclipse，并试验软件是否可用，测试通过，可以用来搭建工程。

八、实验总结和体会
这个实验的主要目的是搭建Android 的开发环境，这是学习安卓的第一步，在搭建过程中有很多细节要注意，例如环境变量，还是挺考验细心程度的。在升级Android版本的时候可能会遇到网络问题，需要在avd manager中进行设置，详细步骤在百度中查阅。

实验室名称： 计算机实验室 实验机器号： 实验分组： 无
实验时间： 2015.10.8 指导教师： 时振涛

实验二：Activity 生命周期程序设计

一、 实验目的和要求
使学生深入了解Android组件的生命周期中各状态的变化关系。通过程序设计，掌握Activity的三种生命周期：全生命周期、可视生命周期和活动生命周期；每种生命周期中包含的不同的事件回调函数，以及它们的作用和调用顺序，深入理解Activity的生命周期过程。
二、 实验设备
计算机（安装有Android的开发环境Eclipse）
三、 实验内容
1.实现教材中的项目：建立一个新的Android工程，工程名称：Chp02_ActivityLife，包名称：com.NewActivity，实现两个Activity：NewActivity和SecondActivity。通过观察Logcat中的记录，观察Activity生命周期中事件回调函数的执行过程，并根据下图，解释不同的事件回调函数在Activity的三种生命周期的作用如何。

2.建立一个新的Android工程，工程名称：Chp02_ActivityLife2，包名称：com.NewActivity，实现三个Activity：MainActivity、SecondActivity和ThirdActivity。MainActivity界面如下图所示，实现MainActivity到SecondActivity和ThirdActivity的跳转。

将AndroidManifest.XML文件中的多个activity都设置为android.intent.action.MAIN和android.intent.category.LAUNCHER，看看会有什么结果，是谁最先启动的？如果在某个activity中不添加android.intent.action.MAIN再看看会有什么影响吗？从中得出什么结论？
四、 实验步骤和方法
1. 建立新的Android工程。
2. 通过在生命周期函数中添加“System.out.println”或“日志点Log.e”的方法进行调试
3. 为了显示结果易于观察和分析，在LogCat设置过滤器
4. 在程序运行过程，通过点击模拟器上的“返回键”和主键等，在Logcat中观察生命周期中事件回调函数的执行顺序及作用： onSaveInstanceState()→onPause()→onStop()→onRestart()→onStart()→onResume()
5. 按桌面键 在Logcat中观察生命周期：onPause()->onSaveInstanceState()->onStop();
6. 记录实验结果并分析
五、 实验数据记录
1.MainActivity.java
package com.sunwei.study;

public class MainActivity extends AppCompatActivity implements View.OnClickListener {
@Override
protected void onStop() {
super.onStop();
Log.d("TAG", "Main-OnStop");
}

@Override
protected void onDestroy() {
super.onDestroy();
Log.d("TAG", "Main-onDestroy");
}

@Override
protected void onStart() {
super.onStart();
Log.d("TAG", "Main-onStart");
}

@Override
protected void onPause() {
super.onPause();
Log.d("TAG", "Main-onPause");
}

@Override
protected void onRestart() {
super.onRestart();
Log.d("TAG", "Main-onRestart");
}
}

2.SecondActivity.java
package com.sunwei.study;

public class SecondActivity extends AppCompatActivity {

@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_second);
}

@Override
protected void onStop() {
super.onStop();
Log.d("TAG", "Second-OnStop");
}

@Override
protected void onDestroy() {
super.onDestroy();
Log.d("TAG", "Second-onDestroy");
}

@Override
protected void onStart() {
super.onStart();
Log.d("TAG", "Second-onStart");
}

@Override
protected void onPause() {
super.onPause();
Log.d("TAG", "Second-onPause");
}

@Override
protected void onRestart() {
super.onRestart();
Log.d("TAG", "Second-onRestart");
}
}
3.AndroidManifest.xml
<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="
package="com.sunwei.study" >

<application
android:allowBackup="true"
android:icon="@mipmap/ic_launcher"
android:label="@string/app_name"
android:theme="@style/AppTheme" >

<activity
android:name=".MainActivity"
android:label="@string/app_name" >
<intent-filter>
<action android:name="android.intent.action.MAIN" />

<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
</activity>
<activity
android:name=".SecondActivity"
android:label="@string/title_activity_second" >

</activity>
<activity
android:name=".ThirdActivity"
android:label="@string/title_activity_third" >

</activity>
</application>
</manifest>
六、 测试数据和实验结果及其分析
1. 应用初始界面如下图所示。

点击secondActivity按钮控制台输出如下信息;

点击物理菜单的返回键输出如下信息： 按桌面键输出如下信息：

2.应用程序初始界面如下：

七、 实验总结和体会
通过这个实验深刻体会到了Activity的生命周期和各个有关函数的执行顺序，只有掌握了这个才会在编写应用的时候应用自如。另外通过对AndroidMainfest.xml文件中intent-filter属性的设置了解了这个属性对应用的重要性。

实验室名称： 计算机实验室 实验机器号： 实验分组： 无
实验时间： 2015.10.19 指导教师： 时振涛
实验三：Intent、Activity应用
一、 实验目的和要求
本次实验的目的是让大家熟悉Intent和Activity的使用。了解Intent的组成、功能、解析机制和调用方法。掌握Intent传递数据的方法。
二、 实验原理
1. 通过Intent实现Activity之间的跳转；
在Android系统中，应用程序一般都有多个Activity， Intent可以帮助实现不同Activity之间的切换和数据传递。Activity的跳转启动的方式主要有两种，分为显示启动和隐式启动。
Activity之间信息传递最基本的实现方式是使用Intent，在使用Intent进行Activity之间的跳转时，通常有三种Intent跳转方式，即：不带参数的跳转、带参数的跳转以及带返回值的跳转，也可以归纳为两种最常见的情形：一种是获取子Activity返回值，另一种传递消息给子Activity。
 2. 通过Bundle在Activity之间传递参数
三、 实验设备：计算机（安装有Android的开发环境Eclipse）
四、 实验内容
1、 建立一个新的Android工程，工程名称：Chp02_IntentProject，Activity名称：MainActivity，SecondActivity，MainActivity的界面如图a，实现：1）当网络可用时提示“网络可用”，当网络不可用时，提示信息“网络不可用”，并跳转到网络设置界面，如图b。2）第一个按钮通过Intent显式启动SecondActivity。3）第二个按钮通过设置Intent的动作，即setAction(intent.ACTION_VIEW)打开百度网页；4）第三个按钮通过Intent隐式启动OtherActivity。5）第四个按钮通过设置Intent的动作，即setAction(intent.ACTION_SENDTO)实现发送短信的功能。
2、 SecondActivity的界面如图c，要求点击“百度”可以转入网页，下面显示的网址、邮箱和电话同样可以打开链接。

a b c
实验代码见“实验数据记录”，并将其中“……”里的内容补充完整，将实验要求功能实现。然后试着改变按钮监听方式，实现其他方法的监听方式，并将代码和结果附在实验内容里。
3、 按照教材中的内容建立工程NeuChp02_IntentExchangeMessage，实现三个Activity，分别为MainActivity、SecondActivity和ThirdActivity，其中MainActivity为父Activity，获取SecondActivity的返回值，传递信息给ThirdActivity，实现不带参数的跳转、带参数的跳转以及带返回值的跳转。
五、 实验步骤和方法
1. 根据实验要求建立工程
2. 按照实验内容编写代码
3. 运行程序并调试
4. 改变程序中组件的属性观察它们的变化
5. 记录实验结果并分析
六、 实验数据记录
源代码：
1.布局文件：
<LinearLayout xmlns:android="
xmlns:tools="
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
tools:context="com.example.testhello.MyMainActivity" >

<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/app_name" />

<Button
android:id="@+id/button1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:onClick="click"
android:text="激活显示意图" >
</Button>
<Button
android:id="@+id/button2"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:onClick="click1"
android:text="激活网页（隐式意图1）" >
</Button>
<Button
……>
</Button>
<Button
android:id="@+id/button4"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:onClick="click4"
android:text="发送短信" >
</Button>
</LinearLayout>
2．MyMainActivity代码
public class MainActivity extends AppCompatActivity implements View.OnClickListener {

private TextView textView;
private Button button1;
private Button button2;
private Button button3;
private Button button4;

@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
textView = (TextView) findViewById(R.id.textView);
button1 = (Button) findViewById(R.id.button1);
button2 = (Button) findViewById(R.id.button2);
button3 = (Button) findViewById(R.id.button3);
button4 = (Button) findViewById(R.id.button4);
button1.setOnClickListener(this);
button2.setOnClickListener(this);
button3.setOnClickListener(this);
button4.setOnClickListener(this);

ConnectivityManager connectivityManager = (ConnectivityManager) getSystemService(CONNECTIVITY_SERVICE);
NetworkInfo networkInfo = connectivityManager.getActiveNetworkInfo();
if (networkInfo != null && networkInfo.isConnected()) {
Toast.makeText(this, "网络可用", Toast.LENGTH_LONG).show();
} else {
Toast.makeText(this, "网络不可用", Toast.LENGTH_LONG).show();
Intent intent = new Intent();
intent.setClassName("com.android.settings", "com.android.settings.Settings");
startActivity(intent);
}
}

@Override
public boolean onCreateOptionsMenu(Menu menu) {
// Inflate the menu; this adds items to the action bar if it is present.
getMenuInflater().inflate(R.menu.menu_main, menu);
return true;
}

@Override
protected void onSaveInstanceState(Bundle outState) {
super.onSaveInstanceState(outState);
Log.d("TAG", "Main-onSaveInstanceState");
}

@Override
public void onClick(View v) {
if (v.getId() == R.id.button1) {
Intent intent = new Intent(this, SecondActivity.class);
startActivity(intent);
}
if (v.getId() == R.id.button2) {
Intent intent = new Intent(Intent.ACTION_VIEW, Uri.parse(""));
startActivity(intent);
}
if (v.getId() == R.id.button3) {
Intent intent = new Intent();
intent.setAction("third");
startActivity(intent);
}
if (v.getId() == R.id.button4) {
Intent intent=new Intent();
intent.setAction(Intent.ACTION_SENDTO);
intent.addCategory("android.intent.category.DEFAULT");
intent.setData(Uri.parse("sms:10016"));
startActivity(intent);
}
}
}
2. OtherActivity代码
public class OtherActivity extends Activity {
Button bt1;
ImageButton bt;
EditText et;
@Override
protected void onCreate(Bundle savedInstanceState) {
// TODO Auto-generated method stub
super.onCreate(savedInstanceState);
setContentView(R.layout.twomain);
TextView textview1=(TextView)findViewById(R.id.textView1);
TextView textview2=(TextView)findViewById(R.id.textView2);
bt=(ImageButton)findViewById(R.id.imagebutton1);
et=(EditText)findViewById(R.id.editText1);
bt1=(Button)findViewById(R.id.button1);
String html="<font color='red'>I love android</font><br>";
html+="<font color='#0000ff'><big><i>I love android</i></big></font><p>";
html+="<big><a href=''>百度</a></big>";
CharSequence chars= Html.fromHtml(html);
textview1.setText(chars);
textview1.setMovementMethod(LinkMovementMethod.getInstance());
//点击的时候产生超链接
String textv="我的URL：\n";
textv+="我的email:abcd@\n";
textv+="我的电话：[phone]";
textview2.setText(textv);
textview2.setMovementMethod(LinkMovementMethod.getInstance());
OnClickListener listeners=new OnClickListener() {
@Override
public void onClick(View v) {
// TODO Auto-generated method stub
switch (v.getId()) {
case R.id.button1:
et.setText("我按下了Button按钮！");
return;
case R.id.imagebutton1:
et.setText("我按下了ImageButton按钮！");
return;
}
}
};
bt1.setOnClickListener(listeners);
bt.setOnClickListener(listeners);
}
}
4. SecondActivity代码
public class SecondActivity extends Activity {
@Override
protected void onCreate(Bundle savedInstanceState) {
// TODO Auto-generated method stub
super.onCreate(savedInstanceState);
setContentView(R.layout.secondmain);
TextView textview1 = (TextView) findViewById(R.id.textView1);
TextView textview2 = (TextView) findViewById(R.id.textView2);
String html="<font color='red'>I love android</font><br>";
html+="<font color='#0000ff'><big><i>I l
