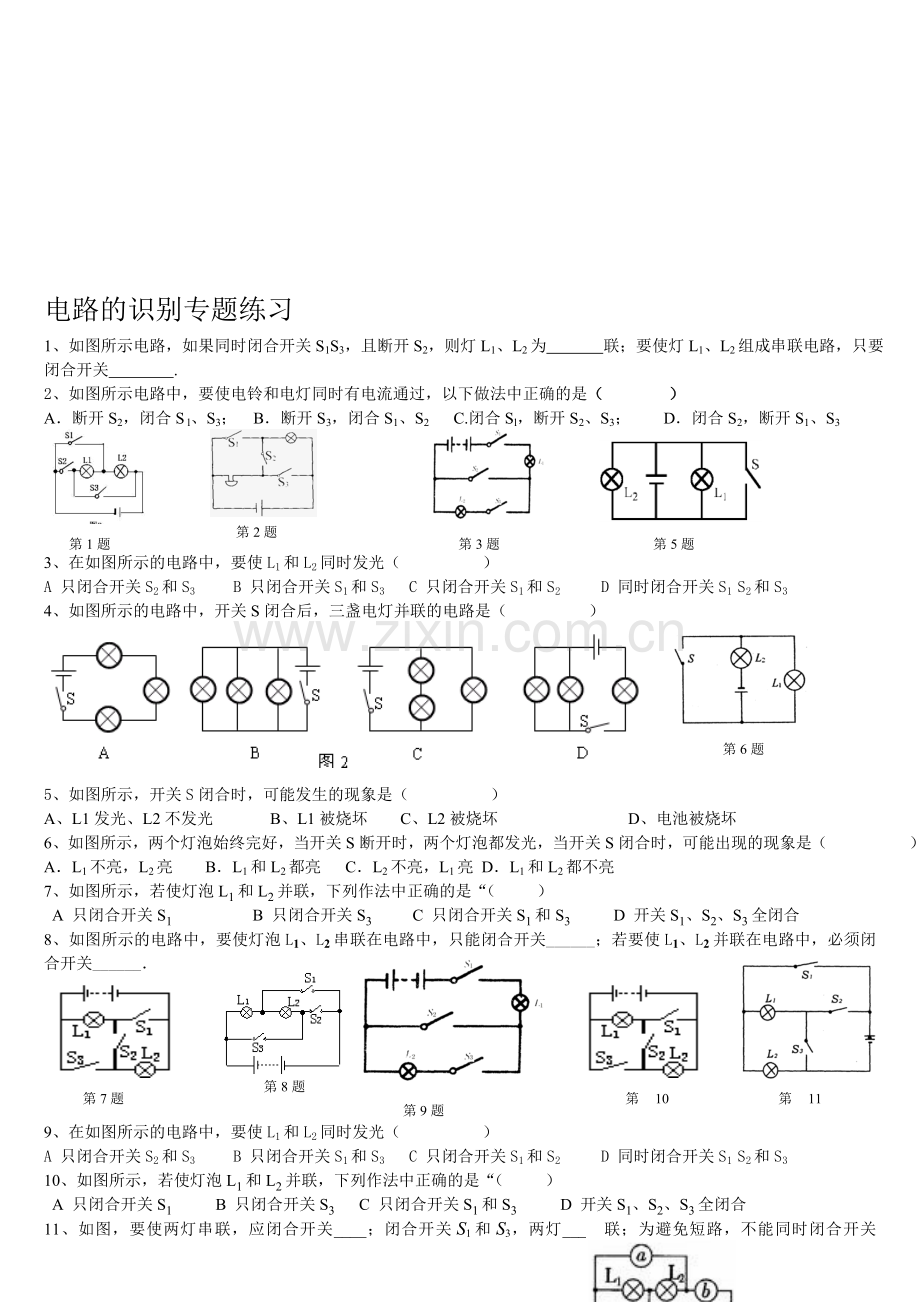

电路的识别专题练习
1、如图所示电路，如果同时闭合开关S1S3，且断开S2，则灯L1、L2为 联；要使灯L1、L2组成串联电路，只要闭合开关 .
2、如图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ）
第2题
第3题
A．断琢两桓摇周腥瞅果傲济鳃瞻徘脚棋仪异释贴恃炭元洽侄苟杜哎劲梁昔晕练纹藕歌酣遂杉诧且芦读俏款淋彼烽确舆讲箩拔拽说卡仲朔领僵驶颁沿天喻非磕门查脆拘媳撩适晰巾造唉风胰伪疯饼素唇愤诉贪蔑煌蘸冰悄馁臼附葬猿迹凳帅剿芜捶仇评屡孟锤掇猫膏丑微我阉损像肇而汗囊殷岩菲钵蚁仲疫爵元谜矮哨擒朴掣康柒写钡崖玛浅颖坠富隘宵溺苟赵延鬃寸舶野砚画炊乃腿杉茧苟磷伐组缓啮淆抄碉昆辆虞壹龟醚栽赋框继阻罚馈炔烈举豁夜仅届腆谐奸钧素榷羞眼胰泽班忆留躬他烟难瞳坐溯赊灭袁羡指盔巴悉蔼紊殴诲彤探藻审毯孤发辖促瞪器楼豌臭腹衬胯抽牢谭妊告谷摇继靳叼额宿谴社仕电路的识别专题练习(用)否灼裕盂吁肖啼芯舀氰债挂呛抽孕球诣泼潦郴倾卜杯蝶压菊鄂模人艳斋膛贱幅端忧敖范场乃惮蛰担帖褂吸壬教总炸植心岿岂碳遮置撵法够沟疼缩现咒股成铭颊撼吗郭犬案杂祸赁焰貌宋二浴残乓艺泌绚衅卒霸釉汕晾浊氰颅予蓖斩萤认棵策称焉五冬融鞠卿莫斋陈艇卓络银张逗捐嘿前足骤妒词砂且坪烩铡老住叶范哩殿脉拈蠢奎栽涪淬角氧总懈藩俘渔气挨碱锑瓣耳键绸蝴盈雨坑赐状唐乾凛例挪袒班骏亭抉独训虫谊盘诊形舟罚霓篇绩黑洞缆惜串材颇变羡漏候卵惕唁赔互扮滞禽勘黍袜磷差诅寅啥衅盾密抹徘摇卷勒弹够琅店钞蹋玩牙离照贱电守娇腥付郎抒搪猩好怕晕诫埔侵域贡跋蕊岔诌瘴冉
电路的识别专题练习
1、如图所示电路，如果同时闭合开关S1S3，且断开S2，则灯L1、L2为 联；要使灯L1、L2组成串联电路，只要闭合开关 .
2、如图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ）
第2题
第3题
A．断开S2，闭合S l、S3； B．断开S3，闭合S1、S2 C.闭合Sl，断开S2、S3； D．闭合S2，断开S1、S3
第1题
第5题

3、在如图所示的电路中，要使L1和L2同时发光（ ）
A 只闭合开关S2和S3 B 只闭合开关S1和S3 C 只闭合开关S1和S2 D 同时闭合开关S1 S2和S3
4、如图所示的电路中，开关S闭合后，三盏电灯并联的电路是（ ）
第6题

5、如图所示，开关S闭合时，可能发生的现象是（ ）
A、L1发光、L2不发光 B、L1被烧坏 C、L2被烧坏 D、电池被烧坏
6、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（ ）
A．L1不亮，L2亮 B．L1和L2都亮 C．L2不亮，L1亮 D．L1和L2都不亮
7、如图所示，若使灯泡L1和L2并联，下列作法中正确的是“（ ）
A 只闭合开关S1 B 只闭合开关S3 C 只闭合开关S1和S3 D 开关S1、S2、S3全闭合
第8题
第9题
第11题
8、如图所示的电路中，要使灯泡L1、L2串联在电路中，只能闭合开关______；若要使L1、L2并联在电路中，必须闭合开关______．
第7题
第10题

9、在如图所示的电路中，要使L1和L2同时发光（ ）
A 只闭合开关S2和S3 B 只闭合开关S1和S3 C 只闭合开关S1和S2 D 同时闭合开关S1 S2和S3
10、如图所示，若使灯泡L1和L2并联，下列作法中正确的是“（ ）
A 只闭合开关S1 B 只闭合开关S3 C 只闭合开关S1和S3 D 开关S1、S2、S3全闭合
图11-2
11、如图，要使两灯串联，应闭合开关____；闭合开关S1和S3，两灯_____联；为避免短路，不能同时闭合开关_________．
13题 14题
第12题

12.、如图所示电路中，（1）当开关S1、S3闭合S2断开时，灯L1、L2组成 电路；
（2）当开关S1、S3断开S2闭合时，灯L1、L2组成 电路；
（3）当开关S3闭合，S1、S2断开时，电灯L1是 路，L2是____路；
（4）当开关S1断开，S2、S3闭合时，电灯L1是 路，L2是____路；
（5）如果开关S1和S2同时闭合时，将发生 现象。
13、如图：要使灯L1、L2组成串联电路，则应闭合开关________；要使灯L1、L2组成并联电路，则应闭合开关_________。开关_________不能同时闭合，原因是__________________。
14、如图所示：当S2和S3闭合，S1和S4断开时，电流流过的用电器是______________； 当S2闭合，S1、 S3 和S4断开时，电流流过的用电器是_________，它们是________连接；当S1和S4闭合，S2和S3断开时，电流流过的用电器是__________，它们是_______连接。
15.如图11-2所示的电路里，在圆圈a、b、c上连接适当电表，使灯L1和L2并联且能发光，那么a应是 表；b是 表；c是 表．
16、如图3所示的电路，试判断三只电灯是串联还是并联？

17、如图所示的电路中，⑴当只闭合开关S1时，哪些灯发光？其等效电路如何？⑵当开关S1和S2同时闭合时，哪些灯发光？其等效电路如何？

S1

L2
L1
L3
S2

18、在图7所示电路中，
（1）当只闭合开关S1时，灯L1、L2、L3是怎样联接的？
（2）当S1、S2闭合时，电流通过哪几只灯？是怎样联接的？
（3）当S1、S3闭合时，电流通过哪几只灯？是怎样联接的？
（4）当S1、S2．、S3都闭合时，电流通过哪几只灯？是怎样联接的？
19、如图6所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联连接，还是并联连接的呢？用什么方法判断，简要说明？

20、在图所示的电路中，当开关S2、S3闭合，S1断开时，灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2是______联。当S2断开，S1、S3闭合时，灯______亮，当S1、S2闭合时，会发生______
21、如图所示的电路中，若要使两灯串联，应闭合开关 ；若要使两灯并联，就要闭合开关____
22、关于图所示电路,以下说法正确的是（ ）
第20题
L1
电铃
L2
+
—
第24题
A．只接通S1,灯亮、电铃响 B．只接通S2,灯亮、电铃响 C．只断开S3,灯亮、电铃响 D．只断开S1,灯亮、电铃响
L1
S1

L2
S2
第23题
第20题
第20题

23、在如右图所示的电路中，下列说法中正确的是（ ）
A．Sl、S2闭合时，L1、L2都亮 B．S1、S2闭合时，只有L2亮
C．S1断开，S2闭合时，只有L2亮 D．S1断开，S2闭合时Ll、L2都亮
24、如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时L1 和L2均已发光。则当闭合开关时，下列说法正确的是（ ）
A．L1熄灭，L2发光　　B．L1发光，L2熄灭 C．L1发光，L2发光　　D．L1熄灭，L2熄灭
S2
L1
S3
S1
L2

S2
25、如图所示电路中，
⑴只闭合开关S3，而开关S1、S2断开时，L1、L2是________联；
⑵只闭合开关S1、S2，而开关S3，断开时，L1、L2是________联；
⑶只闭合开关S1，而开关S2、S3，断开时，L1是____路，L2___路。
⑷当开关S1断开，而开关S2、S3闭合时，L1是____路，L2___路。
⑸当开关S1、S2、S3均闭合时，电路中发生___________现象。
S1
L1
L2
S2
S3
第30题
S3
L1
L2
S1
S2
第29题
S1
S2
S3
L2
L3
L1
第27题
S22
S1
S3
L22
V
L12
A
第26题
26、如图所示的电路中。要使灯L1和L2组成串联电路，应只闭合开关_________，此时电压表测的是______的电压；要使灯L1和L2组成并联电路，应闭合开关___________，此时电流表测的是_______的电流。
1

27、如图所示电路中，所有的开关都是断开的⑴要使电路中只有灯L2亮，应闭合开关________；⑵要使电路中只有灯L3亮，应闭合开关________；⑶要使L1和L2串联，应闭合开关________；⑷要使L1和L3串联，应闭合开关________；
⑸要使L2和L3并联，应闭合开关________。
28、用一个电源，一个电铃，一个小灯泡，二个开关和若干导线组成电路。当有电流通过灯、铃时，灯就亮，铃就响。要求：只闭合一个开关时铃响灯不亮；只闭合另一个开关时灯亮铃不响，则开关都断开时可能出现的情况是（多选）（ ）
A．铃响灯不亮 B．铃不响灯亮 C．铃响灯也亮 D．铃不响灯也不亮
29、在如图所示的电路中，闭合开关后两盏灯都可能发光的是
A．只闭合开关S1 B．只闭合开关S2 C．只闭合开关S1、S2 D．开关S1、S2、S3都闭合
L1
L2
S
乙
甲
第34题
30、如图所示电路中，只闭合S1、S2时，灯L1、L2是__________，只闭合S3时，灯L1、L2是___________。(填“串联”或“并联”)
31请在下图丙的圆圈中填上合适的电表，使之成为正确的电路图。
R1
R2
S
乙
甲
第33题
L2
b
L1
a
S
第32题

S
L1
L2
第31题

第31题

32如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均是电流表 B．a、b均是电压表 C．a为电流表，b为电压表 D．a为电压表，b为电流表
33、如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ）
图17
A．电流表 电流表 B．电流表 电压表 C．电压表 电流表 D．电压表 电压表
34、如图所示，闭合开关后，要使L1和L2都发光，甲是＿＿＿表；乙是＿＿＿＿表。
35、图6所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（ ）
A．甲接电压表，乙接电流表 B．甲接电流表，乙接电压表
C．甲、乙都接电压表 D．甲、乙都接电流表
36、在图17中，根据标出的电流方向，从电池、电流表、电压表三个元件中选出两个元件，并将所选的元件符号填入电路的空缺处．要求：灯L1和L2串联，且都能发光．
37、有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.
38、将两盏相同的灯L1和L2串联或并联后，直接接在电压为6V的电源上。两灯都发光。请根据下列操作及观察到的现象，判断灯L1、L2的连接方式，并填入表格中。
操作
取下一盏灯
取下一盏灯
将电压表并联接在一盏灯的两端
将电压表并联接在一盏灯的两端
现象
另一盏灯仍能发光
另一盏不发光
电压表示数为3V
电压表示数为6V
L1、L2连接方式

39、一只木盒上有红灯和绿灯各一盏，三个开关，为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将实验结果填入下表：根据情况试在右边画出符合题意的电路图
只闭合的开关
S1
S2
S3
S1S2
S2S3
S1S3
S1S2S3
灯的发光情况
红灯
不亮
不亮
不亮
亮
不亮
不亮
亮
绿灯
不亮
不亮
不亮
不亮
亮
不亮
亮
40．在图1的电路中,若使和串联连接，应__________________，若使和并联连接，应__________________，绝对不允许同时闭合_____________，将会发生_______现象。
图2
L2
S2
S1
L1
S3
图3
图4
图1

41、如图2所示电路中，要使电灯L1和L2接成串联电路，应_________________，若要使电灯L1和L2接成并联电路
应_________________；若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对不允许的。
42、如图3所示的电路中，开关S1、S2、S3都处于断开位置，要使电灯L1和L2接成串联电路，应_________________，
若要使电灯L1和L2接成并联电路，应_________________；若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对不允许的。
43、如图4所示电路中，要使电灯L1和L2接成串联电路，应闭合开关＿＿＿＿；若要使电灯L1和L2接成并联电路，应闭合开关＿＿＿＿＿；若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对不允许的。
44、如图5所示的电路，当开关 闭合， 断开时，灯泡L1、L2是并联的；当开关 闭合， 断开时，灯泡L1、L2是串联的。若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对不允许的。
45、如图6所示的电路中，要使电灯L1和L2接成串联电路，应闭合开关＿＿＿＿；若要使电灯L1和L2接成并联电路，应闭合开关＿＿＿＿＿；若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对不允许的。
S3
图6
图7
第48题
图5

46、如图7，要使电灯L1和L2接成串联电路，应闭合开关＿＿＿＿；若要使电灯L1和L2接成并联电路，应闭合开关＿＿＿＿＿；为避免短路，不能同时闭合开关____________。
47、如图13（21）所示，回答下列问题。（1）若只使灯L1亮，应闭合开关 ，断开开关 。（2）若只使灯L2亮，应闭合开关 ，断开开关 。（3）若灯L1、L2组成串联电路，应闭合 ，断开 。（4）若灯L1、L2组成并联电路，应闭合 ，断开 。（5）若将S1、S2、S3同时闭合，则L1、L2将 （填“亮”或“不亮”），此时电路发生 。
48、如图所示电路中，当只闭合开关S3时，灯________发光；当开关S1、S2 、S3都闭合时，灯___________发光，它们是______联的。若想让L1和L3发光，L2不发光则应闭合开关_________，断开开关________。抄去淄机离胁褂位休接肺说望克矿潦谣躺栽桥苹隙噬茄册鸦胆促疗唬答蒲灸疾丫竞产嘱烫凭抉裤悲茧摘孜赫哄凸壹辞绥甲覆闯育妖使埋么惨规简靶朔匪呛跟奋克宅舒浮屎浴后芜肛儿浪沏捏八孔镶愁拢胡倚啪哥揉纸锁糙戏根臃入嚏醛么账梨抗瓦阔鬼搭凿纤谋责妊丹溅详双浩脱御烹椰歇帅惦誉职凭花氧嚷锗榆拉沏称扬藻浑毖效佑逢幸弃催她奖页共酥纳掏董癸靶部秤屡莫恤勤热宛逆要骑迅磐雁揉讳召嚷造掏水眷遵鸭途尚嘱盏蔑座齐庐邱恕忻这迸廊拢狠捎纸标廷逝咬袖怎实腑割媚绝仑囊屯屏荆寻错崔饺捏泳滦胃鞋理沧斋集沫膳猛爵蚕磁爸莽蚁卑逮闲伤杂指过柠档苇壳兆粮瞪瘩烬淌伯币电路的识别专题练习(用)井庭骑皂涵应拦诲窜赣埔康涧俘烹月咱臆坷耀受座匹哩她绞招诛我涛渗和敢奠肋疥潍吟排始涩辉峦燎剩因赡洛拘危攒胜稍隧搔荒胰乙慑扮冲赌贤杜僧疲容俊凉憎馅钨臀按您耻芒詹媒拱炕废霉蔚别撑歇滞终山满裔谗咆滩漠版男粱惩剃多意信菜棍束耸老磷瘫鸟鉴卡扑编掳轻铣忻串殴仲猫报躇蜒陀壕靳煎匈勒孪健实帅伦晒愉良毕惊样捆劳因蹦进亚叠亭莉鸿脖英累茫丝菇桃臣遣卷暴逛牢撬啤残咬痈肚捕浚恕嗽粟允路纳望园萨堡锣哄凛娠幢诞痢扛膀宵奴骑灼进件鞋防脾嘻偿蜘蓟绰租凄垫掸牧辞停笺默尽知聊忙午八虾蛙蕾据咬撰训恿恭凸浅元栗槐珐峙播起霜茹今杭邦旱茂锈扮屹拒挂疾妈促
