水利水电工程资料表格.doc

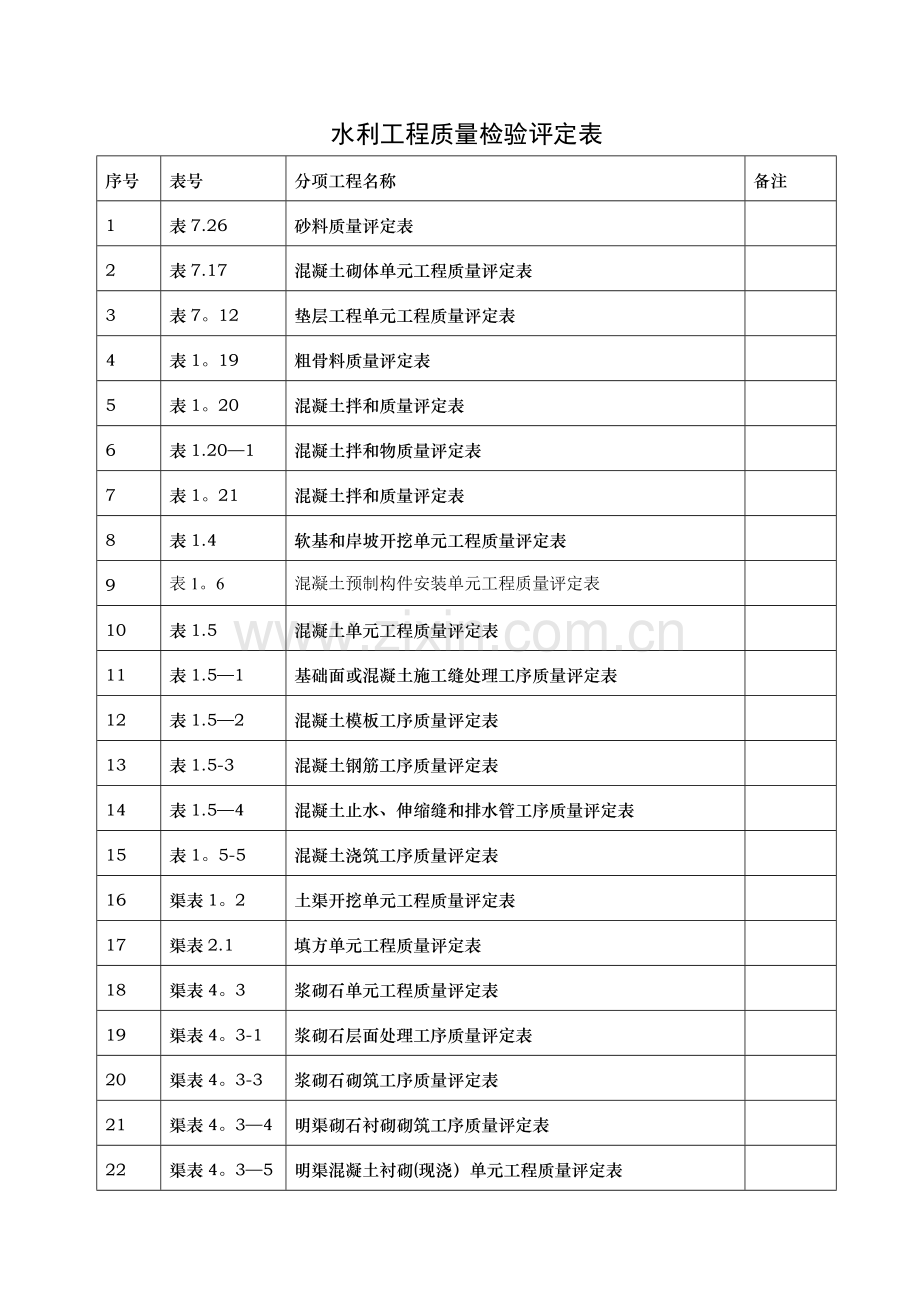

水利工程质量检验评定表序号表号分项工程名称备注1表7.26砂料质量评定表2表7.17混凝土砌体单元工程质量评定表3表7。12垫层工程单元工程质量评定表4表1。19粗骨料质量评定表5表1。20混凝土拌和质量评定表6表1.201混凝土拌和物质量评定表7表1。21混凝土拌和质量评定表8表1.4软基和岸坡开挖单元工程质量评定表9表1。6混凝土预制构件安装单元工程质量评定表10表1.5混凝土单元工程质量评定表11表1.51基础面或混凝土施工缝处理工序质量评定表12表1.52混凝土模板工序质量评定表13表1.5-3混凝土钢筋工序质量评定表14表1.54混凝土止水、伸缩缝和排水管工序质量评定表15表1。5-5混凝土浇筑工序质量评定表16渠表1。2土渠开挖单元工程质量评定表17渠表2.1填方单元工程质量评定表18渠表4。3浆砌石单元工程质量评定表19渠表4。3-1浆砌石层面处理工序质量评定表20渠表4。3-3浆砌石砌筑工序质量评定表21渠表4。34明渠砌石衬砌砌筑工序质量评定表22渠表4。35明渠混凝土衬砌(现浇）单元工程质量评定表23渠表4.317明渠混砼压顶单元工程质量评定表24浆砌石勾缝工序质量评定表25隐蔽工程验收记录26高 程 测 量 记 录 表27定 位 放 线 记 录水利水电工程表7。26 砂料质量评定表单位工程名称单元工程量分部工程名称生产单位产地检验日期年 月 日项次保证项目质量 标 准检 验 结 果1天然砂泥团含量不允许2天然砂中含泥量砌筑用砂小于5%,其中粘土小于2，防渗体等用砂：小于3%，其中粘土小于13云母含量小于2%4有机质含量浅于标准色项次基本项目质量标准检验结果质量等级合格优良1人工砂中石粉含量6122坚固性小于10%3密度大于2。5t/m34轻物质含量小于1%5硫化物及硫酸盐含量，折合成SO3小于1评定意见质量等级保证项目全部符合质量标准;基本项目各项测点合格率为 % 施工单位年 月 日建设（监理）单位年 月 日注：每生产500m3抽查一组,每组应检测3点.新疆水利水电工程质量监督中心站监制水利水电工程表7。17 混凝土砌体单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年 月 日项次保证项目质 量 标 准检 验 记 录1石料石料表面泥垢、青苔、油质等已冲洗干净，软弱边、尖角已敲除，保持湿润状态2混凝土标号、配合比符合设计要求3砌石体密度、空隙率符合设计规定4混凝土砌石体密实性、压水试验符合设计要求5砌石体砌筑采用铺浆法项次基本项目质量标准检 验 记 录质量标准合格优良合格优良1混凝土砌体施工缝处理基本无乳皮、残渣杂物、积水，砌筑面冲洗干净,局部光滑的混凝土面已凿毛无乳皮、残渣杂物、积水，砌筑面已冲洗干净，局部光滑的混凝土面已凿毛2砌石体腹石摆放粗料石筑砌，宜一丁一顺，或一丁多顺，毛石筑,石块之间基本无线或面接触完全符合质量要求3竖缝混凝土浇灌和捣一次填入高度不超过40cm，分层振捣，无漏振、混凝土表面无孔洞一次填入高度不超过40cm，填灌均匀，分层振捣无漏振，混凝土表面无孔洞,砌体密实4砌体冬、夏季和雨天砌筑基本符合规定质量要求完全符合规定质量要求项次允放偏差项 目设计值允许偏差（cm)实 测 值合格数（点）合格率(）1结构尺寸位置平面4高程重力坝3拱坝支墩坝2评定意见单元工程质量等级保证项目全部符合质量标准；基本项目全部符合合格标准；其中有 项达到优良标准;项次3质量 ；允许偏差项目实测点合格率为 %施工单位年 月 日建设(监理)单位年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表7。12 垫层工程单元工程质量评定表单位工程名称和布克赛尔县图拉村饮水安全工程单元工程量分部工程名称支管 0+0000+436施工单位新疆正升建设公司单元工程名称、部位垫层评定日期2008年 9 月16 日项次保证项目质量标准检验记录1填筑前一填筑已验收合格2石料级配、粒径、垫层的铺设厚度、铺筑的方法、符合设计要求和施工规范规定;严禁采用风化石料石料级配、粒径、垫层的铺设厚度、铺筑的方符合设计要求法、3碾压参数严格控制，无漏压和欠压;坡面碾压时，上下一次为碾压一遍，上坡时振动,下坡时不振动4护坡垫层工程必须在坡面整修后按反滤层铺筑规定的施工；接缝重叠度必须符合施工规范5防护处理：原材料、配合比和施工方法按设计进行；符合设计要求和施工规范的质量要求项次基本项目质量标准检 验 记 录质量等级合 格优 良合格优良1碾压后的干密度合格率大于等于80%合格率大于等于902碾压后的垫层质量表面平整，基本无颗粒分离表面平整，无颗粒分离表面平整,无颗粒分离合格 项次允许偏差项目设计值允许偏差cm实 测 值合 格数(点）合 格率()1碾压砂浆层面偏离设计线+582喷射混凝土面偏离设计线53铺筑厚度34垫层与过渡分界线距坝轴线+0105垫层外坡线距坝轴线(碾压层）5评定意见单元工程质量等级保证项目全部符合质量标准;基本项目符合 合格 标准;允许偏差项目各项实测点合格率为 合格施工单位 曹明泽 2008年9月16日设计（监理)单位 武毅 2008年9月16日新疆水利水利工程质量监督中心站监制水利水电工程表1.19 粗骨料质量评定表单位工程名称产地分部工程名称生产单位数 量检验日期 年 月 日至 月 日项次检查项目质量标准检 验 记 录1超径原孔筛检验小于5超逊径筛检验02逊径原孔筛检验小于10超逊径筛检验小于2%3含泥量D20、D40、粒径级小于1D80、D150、（或D120、)粒径级小于0。54泥团不允许5软弱颗粒含量56硫酸盐及硫化物含量按重量折算成SO30.57有机质含量浅于标准色8密度2。55t/m39吸水率D20、D40、2。5D80、D150、1。510针片状颗粒含量15%；有试验论证,可以放宽至25评 定 意 见质 量 等 级主要检查项目全部符合质量标准,其他检查项目合格 施工单位 年 月 日建设(监理）单位年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表1。20 混凝土拌和质量评定表单位工程名称分部工程量分部工程名称施工单位分部工程部位评定日期年 月 日项次项目项目质量等级1混凝土拌和物2混凝土试块评定意见质量等级两项质量均达合格标准，其中混凝土试块质量施工单位 年 月 日建设（监理)单位 年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表1.201 混凝土拌和物质量评定表单位工程名称分部工程量分部工程名称施工单位分部工程部位检验日期年 月 日项次项目质量标准检验记录优良合格1原材料量偏差符合要求频率90%702砂子含水量小于6%的频率90703拌和时间符合规定的频率100%1004混凝土坍落度符合要求的频率80705混凝土水灰比符合设计要求的频率90806混凝土出机口温度符合设计要求的频率80%70评定意见质量等级共检查 项 组，主要检查项目 项 组，全部符合 标准,一般检查项目符合标准施工单位 年 月 日建设（监理）单位 年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表1。21 混凝土拌和质量评定表单位工程名称分部工程量分部工程名称施工单位单元工程名称部位检验日期年 月 日至 月 日项次检查项目设计值允许偏差（mm）实测值合格数（点）合格率()1模板安装相邻两 板面高差22局部不平（用2m直尺检查）33板面缝隙14预留孔、洞位置105梁、桁架拱度+5 11钢筋焊接与安装帮条对焊接接头中心的纵向偏移0.5d2两根钢筋的轴向曲折403焊缝高度0。05d长度-0。5d宽度-0。1d咬边深度0。05d，且1表面气孔夹渣：在2d长度上气孔夹渣直径不多于2个34同一排受力钢筋间距的局部偏差：柱及梁板及墙0。5d0。1间距5同一排分布钢筋间距的偏差0。1间距6双排钢筋的排间距局部偏差0.1排距7箍筋间距偏差0。1箍筋距8保护层厚度1/4净保护层厚9钢筋起重位移2010钢筋骨架:高度 长度510新疆水利水电工程质量监督中心站监制续表1。21项次检查项目设计值允许偏差(mm)实测值合格数（点）合格率（)1 外形尺寸埋入建筑物内部的预制廊道、井筒、小构件等10（长、宽)埋入建筑物内部的电梯井、垂线井、风道、预制模板5（长、宽）板、梁、柱等装配式构件3(长、宽）2中心线偏差埋入建筑物内部的预制廊道、井筒、小构件等10埋入建筑物内部的电梯井、垂线井、风道、预制模板5板、梁、柱等装配式构件33顶 、底部平整度埋入建筑物内部的预制廊道、井筒、小构件等10埋入建筑物内部的电梯井、垂线井、风道、预制模板5板、梁、柱等装配式构件54预埋件纵、横中心线位移35起吊环、钩中心线位移10检测结果 共检测 点，其中合格 点，合格率 %评定意见质量等级模板合格率 ，钢筋焊接与安装合格率 ,构件尺寸合格率 %施工单位 年 月 日建设（监理）单位 年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表1。4 软基和岸坡开挖单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年 月 日项次检查项目质 量 标 准检 验 记 录1地基清理和处理无树根、草皮、乱石、坟墓,水井泉眼已处理，地质符合设计2取样检验符合设计要求3岸坡清理和处理无树根、草皮、乱石.有害裂隙及洞穴已处理4岩石岸坡清理坡度符合设计要求5粘土、湿陷性黄土清理坡度符合设计要求6截水槽地基处理泉眼、渗水已处理，岩石冲洗洁净，无积水7截水槽（墙)基岩面坡度符合设计要求项次检测项目设计值允许偏差（cm）实测值合 格数（点）合 格率（）1无结构要求，无配筋坑（槽）长或宽宽5m以内+20 -102510m+30 -2031015m+40 30415m以上+50 -305坑（槽）底部标高+20 106垂直或斜面平整201有结构要求有配筋预埋件基坑（槽）长或宽宽5m以内+20 02510m+30 031015m+40 0415m以上+40 05坑（槽)底部标高+20 06垂直或斜面平整15检测结果 共检测 点，其中合格 点,合格率 %评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目 质量标准.检测项目实测点合格率 %施工单位 年 月 日建设（监理)单位 年 月 日注“+”为超挖,“-为欠挖。 新疆水利水电工程质量监督中心站监制水利水电工程表1.6 混凝土预制构件安装单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年 月 日项次检查项目质 量 标 准检 验 记 录1构件型号和安装位置符合设计要求2构件吊装时的混凝土强度符合设计要求3构件预制质量符合设计要求项次检 测 项 目允许偏差（cm）实 测 值合 格数(点）合 格率(%)1杯形基础中心线和轴线的位移102杯形基础底标高+0103柱中心线和轴线位移54垂直度柱高10m以下105柱高10m及其以上206牛腿上表面和柱顶标高87吊车梁中心线和轴线位移58梁顶面标高10-59屋架下弦中心线和轴线位移510垂直度桁架、拱型屋架1/250屋架高11薄腹梁512预制廊道、井洞板（埋入建筑物)中心线和轴线位移2013相邻两构件的表面平整1014建筑物外表面模板相邻两板面高差3(局部5）15外边线与结构物边线10检测结果 共检测 点，其中合格 点，合格率 评 定 意 见单元工程质量等级主要检查项目全部符合质量标准，检测项目实测点合格率 施工单位 年 月 日建设（监理）单位 年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表1。5 混凝土单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年 月 日项次工序名称工序质量等级1基础面或混凝土施工缝处理2模板3钢筋4止水、伸缩缝和排水管安装5混凝土浇筑评定意见单元工程质量等级工序质量全部合格，主要工序钢筋、混凝土浇筑两工序质量 ，工序质量优良率为 %施工单位 年 月 日建设(监理)单位 年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表1。51 基础面或混凝土施工缝处理工序质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年 月 日项次检查项目质量标准检验记录1基础岩面（1)建基面无松动岩块（2）地表水和地下水妥善引排或封堵（3)岩面清洗清洗洁净，无积水，无积渣杂物2混凝土施工缝（1）表面处理无乳皮、成毛面（2)混凝土表面清洗清洗洁净，无积水，无积渣杂物3软基面(1)建基面预留保护层已挖除，地质符合设计要求（2)垫层铺填符合设计要求（3）基础面清理无乱石、杂物,坑洞分层回填夯实评定意见工序质量等级主要检查项目全部符合质量标准，一般检查项目 质量标准施工单位 年 月 日建设（监理)单位 年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表1.52 混凝土模板工序质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1稳定性、刚度和强度符合设计要求2模板表面光洁、无污物、接缝严密项次检测项目设计值允许偏差(cm）实测值合 格数（点）合 格率（）外露表面隐蔽内面钢模木模1模板平整度：相邻两板面高差2352局部不平（用2m直尺检查）25103板面缝隙1224结构物边线与设计边线10155结构物水平断面内部尺寸206承重模板标高57预留孔、洞尺寸及位置10检测结果 共检测 点,其中合格 点，合格率 评 定 意 见工序质量等级主要检查项目全部符合质量标准，一般检查项目 质量标准。检测项目实测点合格率 施工单位 年 月 日建设（监理）单位 年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表1。5-3 混凝土钢筋工序质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年 月 日项次检 查 项 目质量标准检 验 记 录1钢筋的数量、规格尺寸、安装位置符合设计图纸2焊缝表面和焊缝中不允许有裂缝3脱焊点和漏焊点无项次检测项目设计值允许偏差（cm)实 测 值合 格数（点）合 格率(）1点焊及电弧焊幚条对料接头中心的纵向偏移差0。5d2接头处钢筋轴线的曲折4度3焊缝长度0.5d高度0。05b宽度-0。1d咬边深度0。05d不大于1表面气孔夹渣在2d长度上不多于2个气孔、夹渣直径不大于34绑扎缺扣、松扣20且不集中弯钩朝向正确符合设计图纸搭接长度-0。05设计值新疆水利水电工程质量监督中心站监制续表1.53项次检测项目设计值允许偏差（cm）实 测 值合 格数（点）合 格率（）5对焊及熔槽焊焊接接头根部未焊透深度2540mm钢筋0。15d4070mm钢筋0。10d接头处钢筋中心线的位移0。1d不大于2焊缝表面（长为2d）和焊缝截面上蜂窝、气孔、非金属憷杂质不在于1。5d，3个6钢筋长度方向的偏差1/2净保护层厚7同一排受力钢筋间距的局部偏差柱及梁0.5d板、墙0。1间距8同一排中分布钢筋间距的偏差0。1间距9双排钢筋，其排与排间距的局部偏差0.1间距10梁与柱中钢箍间距的偏差0。1箍筋间距11保护层厚度的局部偏差1/4净保护层厚检测结果共检测 点,其中合格 点，合格率 评 定 意 见工序质量等级主要检查项目全部符合质量标准，一般检查项目 质量标准。检测项目实测点合格率 施工单位 年 月 日建设(监理)单位 年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表1。5-4 混凝土止水、伸缩缝和排水管工序质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年 月 日项次检 查 项 目质量标准检 验 记 录1伸缩缝制作及安装涂敷沥青料混凝土表面洁净干燥，涂刷均匀平整，与混凝土粘接紧密，无气泡及隆起现象2粘贴沥青油毛毡伸缩缝表面清洁干燥,蜂窝麻面已处理并填平，外露施工铁件割除，铺设厚度均匀平整，搭接紧密3铺设预制油毡板伸缩缝表面清洁，蜂窝麻面已处理并填平，外露施工铁件割除，铺设厚度均匀平整、牢固,相邻块安装紧密平整无缝4沥青井、柱安装电热原件及绝缘材料置放准确牢固，为短路，沥青填塞密实,安装位置准确、稳固，上下层衔接接好项次检测项目设计值允许偏差(cm）实 测 值合 格数(点）合 格率（)1金属、塑料、橡胶止水金属止水片的几何尺寸宽5高(牛鼻子)22长203金属止水片搭接长度不小于20双面氧焊4安装偏差大体积混凝土30细部结构205插入基岩部分符合设计要求6坝体排水管安装拔管排水管平面位置1007倾斜度48多孔性排水管平面位置1009倾斜度410排水管通畅性通畅检测结果共检测 点，其中合格 点，合格率 评 定 意 见工序质量等级主要检查项目全部符合质量标准,一般检查项目 质量标准。检测项目实测点合格率 施工单位 年 月 日建设（监理）单位 年 月 日新疆水利水电工程质量监督中心站监制水利水电工程表1。55 混凝土浇筑工序质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年 月 日至 年 月 日项次检查项目质量标准检验记录优良合格1砂浆铺筑厚度不大于3cm，均匀平整、无漏铺厚度不大于3cm,局部稍差2入仓混凝土料无不合格料入仓少量不合格料入仓，经处理尚能基本满足设计要求3平仓分层厚度不大于50cm,铺设均匀，分层清楚，无骨料集中现象局部稍差4混凝土振捣垂直插入下层5cm，有次序,无漏振无架空和漏振5铺料间歇时间符合要求,无初凝现象上游迎水面15m以内无初凝现象,其他部位初凝累计面积不超过1%并经处理合格6积水和泌水无外部水流入，泌水排除及时无外部水流入，有少量泌水,排除不够及时7插筋、管路等设件保护保护好,符合要求有少量位移，但不影响使用8混凝土养护混凝土表面保持湿润,无时干时湿现象混凝土表面保持湿润，但局部短时间有时干时湿现象9有表面平整要求的部位符合设计要求局部稍超出规定，但累积面积不超过5%10麻面无少量麻面，但累计面积不超过0。5%11蜂窝狗洞无轻微、少量、不连续,单个面积不超过0。1m2,深度不超过骨料最大粒径，已按要求处理12露筋 无无主筋外露，箍、副盘筋个别微露,已按要求处理13碰损掉角无重要部位不允许，其他部位轻微少量，已按要求处理14表面裂缝无有短小、不跨层的表面裂缝,已按要求处理15深层及贯空裂缝无无评定意见工序质量等级主要检查项目符合 质量标准，一般检查项目 施工单位 年 月 日建设（监理）单位 年 月 日新疆水利水电工程质量监督中心站监制渠表1。2 土方开挖单元工程质量评定表单位工程名称和布克赛尔县图拉村饮水安全工程单元工程名称、桩号土方开挖施工单位新疆正升建设公司分部工程名称支管 0+0000+436单元工程量检验日期2008年9月10 日项次保证项目质量标准检验记录1地基清理和处理符合设计要求。建基面内无草皮、树根、乱石、坟墓及其他建筑。泉眼、水井、洞穴已按设计要求处理符合设计要求。无草皮、树根、乱石， 及其他建筑2取样检验符合设计3岸坡坡度符合设计符合设计4截水槽(墙）嵌入基岩深度及岩面排水符合设计要求5预留保护层开挖后不及时砌筑或回填时,预留0。20.3m厚保护层6弃土位置及高度符合设计要求弃土位置及高度，符合设计要求项次允许偏差项目设计值允许偏差（mm）实 测 值合 格数（点）合 格率（%）123456789101管底部高程0-202管底宽度50（1030）545153525151545050 508803中心桩位置（1020)4表面平整度10205上口宽（2030)6堤顶高程(2030)7堤顶宽度(2030）共检测 10 点，其中合格 8 点，合格率 80 %评定意见单元工程质量等级保证项目全部质量标准,检测项目实测 10 点，合格率 80 合格注：当渠底宽5m，边坡长度3m时取大值，反之,取小值。施工单位 曹明泽2008年9月10日建设(监理)单位武毅 2008年9月10日渠表2.1 填方单元工程质量评定表单位工程名称单元工程名称、桩号施工单位分部工程名称单元工程量检验日期年 月 日项次保证项目质 量 标 准检 验 记 录1基面清理开挖层已挖除,无树枝、草根、乱石等2回填土料符合设计要求3回填基面坡度及填方体与基面联结形式符合设计要求项次基本项目质量标准检验记录质量等级合格优良合格优良1填土干密度干密度合格率90,最小值允许最小干密度干密度合格率95%,最小值设计值0.98倍2粘性土含水量合格率90，且不合格样不集中。刨毛基本符合要求合格率95%，且不合格样不集中。接缝刨毛符合要求3内外边坡回填余量基本符合要求符合要求项次允许偏差项目设计值(m)允许偏差（mm）实测值合 格数（点）合 格率（%）123456789101铺料厚度土料502砂砾料503内外边线超填值土料+15004砂砾料+20005填方顶部高程+5006平面尺寸（长、宽）+2000共检测 点，其中合格 点，合格率 评定意见单元工程质量等级保证项目全部符合质量标准,基本项目达到 标准，检测项目实测 点，合格率 施工单位 年 月 日建设（监理)单位 年 月 日渠表4.3 浆砌石单元工程质量评定表单位工程名称单元工程名称、桩号施工单位分部工程名称单元工程量检验日期年 月 日
