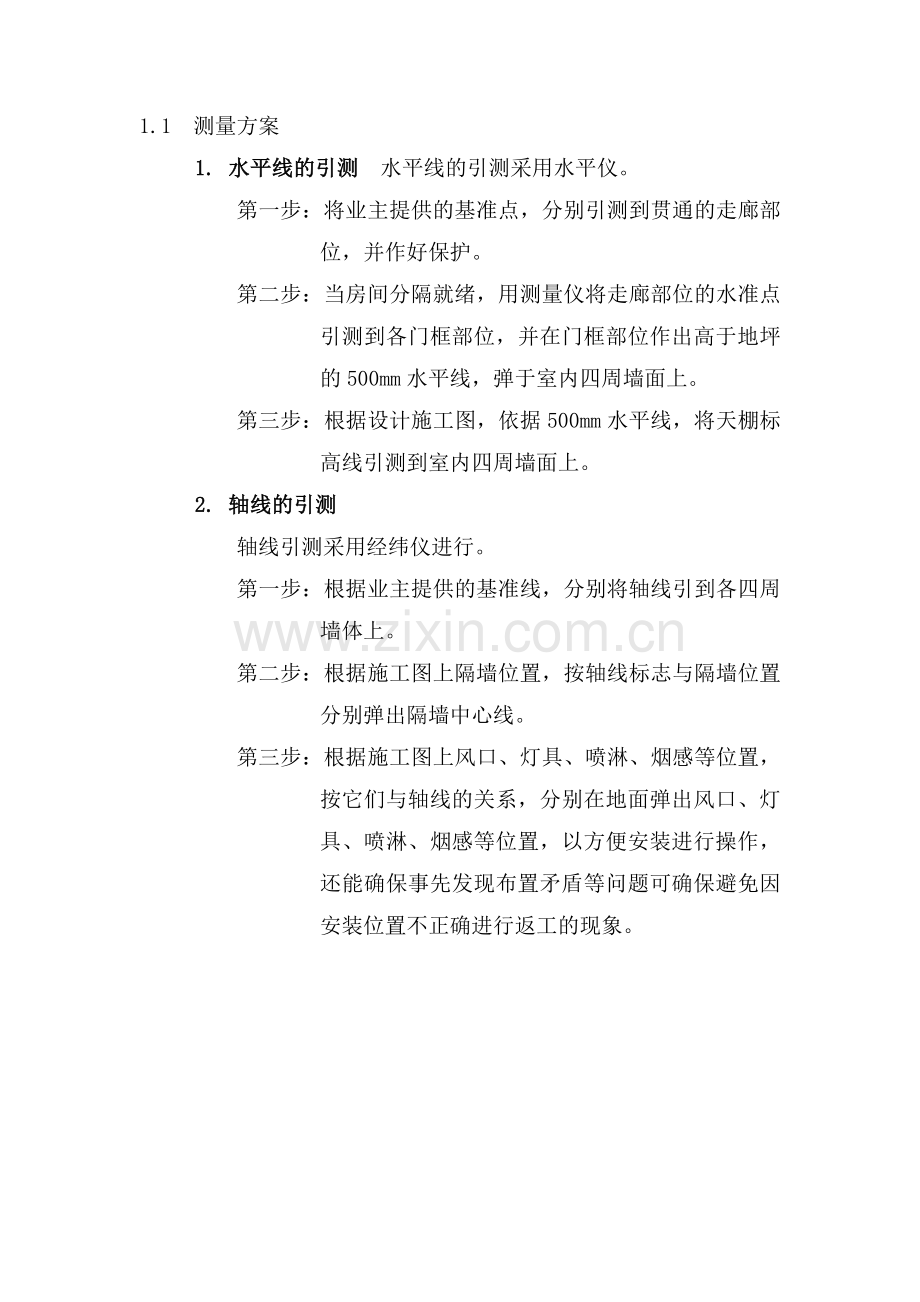

1.1 测量方案
1. 水平线的引测 水平线的引测采用水平仪。
第一步：将业主提供的基准点，分别引测到贯通的走廊部位，并作好保护。
第二步：当房间分隔就绪，用测量仪将走廊部位的水准点引测到各门框部位，并在门框部位作出高于地坪的500mm水平线，弹于室内四周墙面上。
第三步：根据设计施工图，依据500mm水平线，将天棚标高线引测到室内四周墙面上。
2. 轴线的引测
轴线引测采用经纬仪进行。
第一步：根据业主提供的基准线，分别将轴线引到各四周墙体上。
第二步：根据施工图上隔墙位置，按轴线标志与隔墙位置分别弹出隔墙中心线。
第三步：根据施工图上风口、灯具、喷淋、烟感等位置，按它们与轴线的关系，分别在地面弹出风口、灯具、喷淋、烟感等位置，以方便安装进行操作，还能确保事先发现布置矛盾等问题可确保避免因安装位置不正确进行返工的现象。

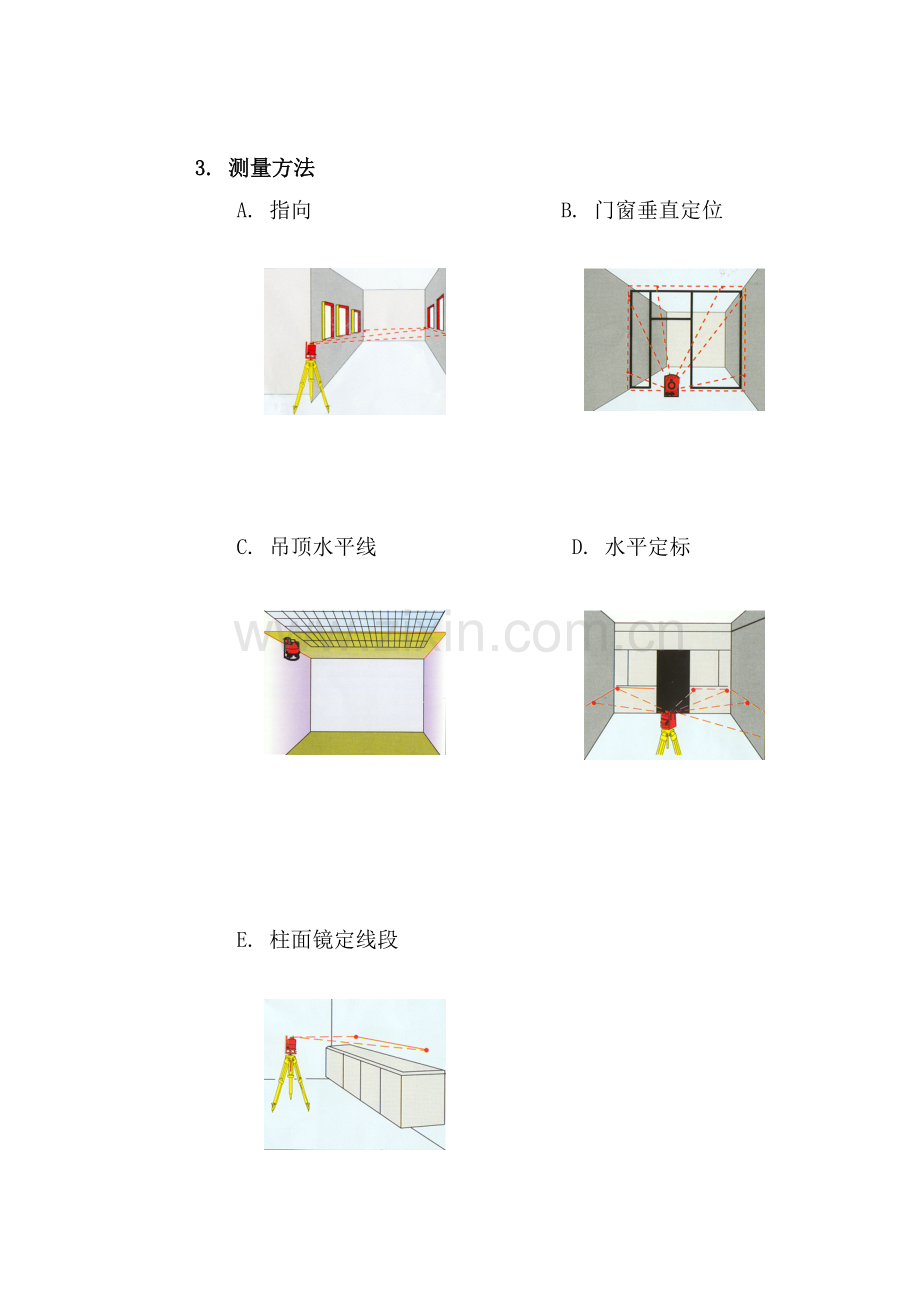

3. 测量方法
A. 指向 B. 门窗垂直定位

C. 吊顶水平线 D. 水平定标

E. 柱面镜定线段
