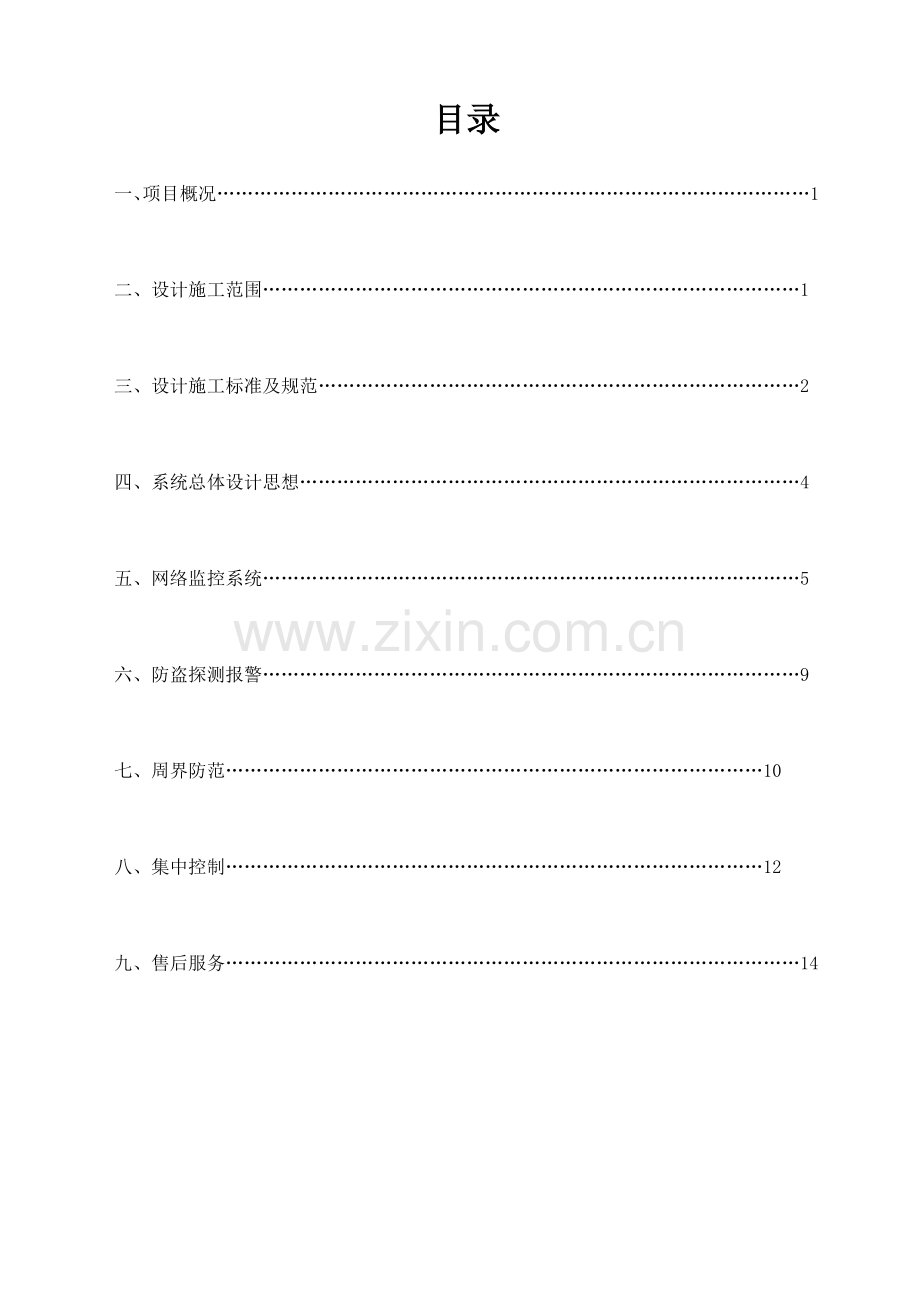

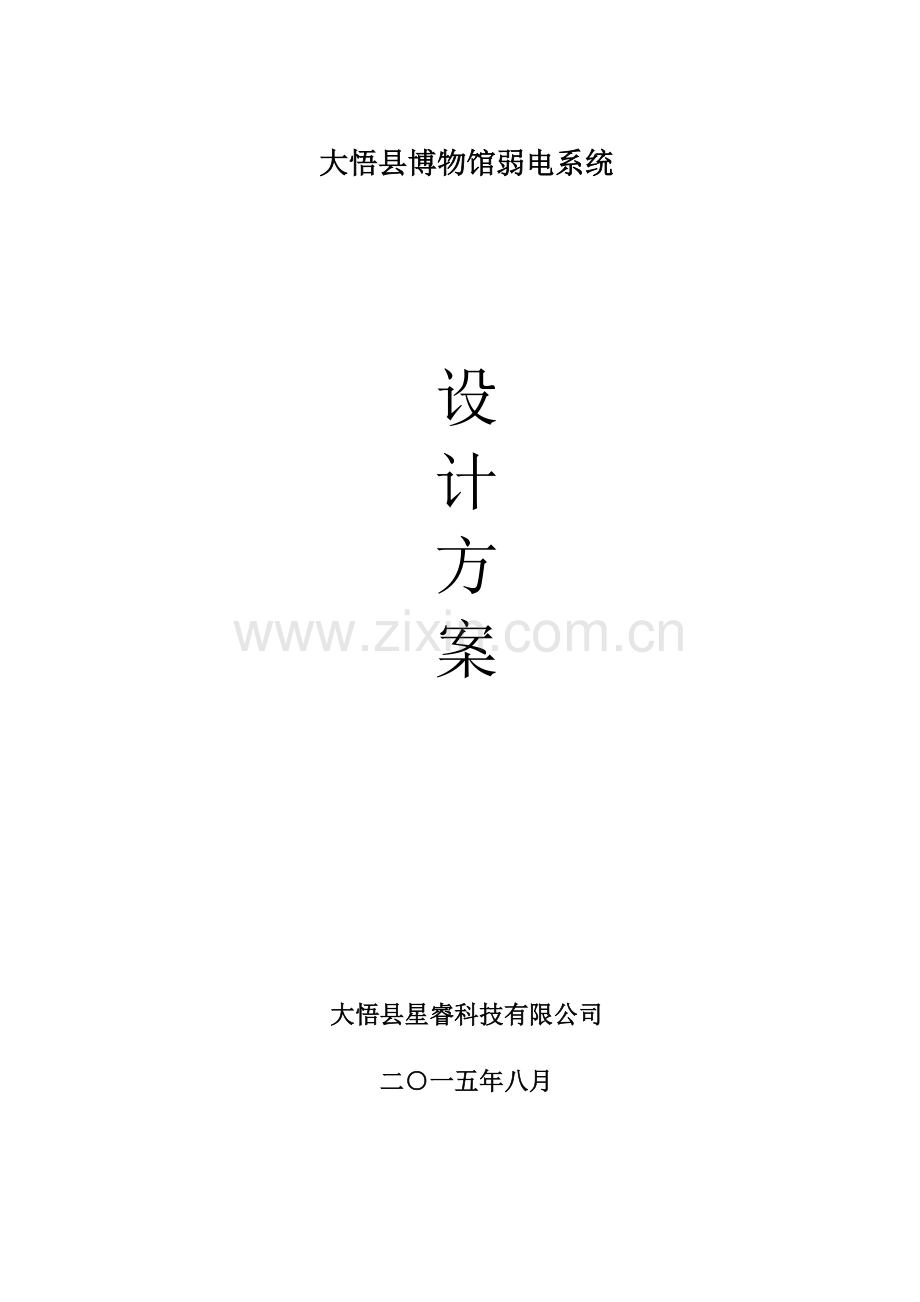

大悟县博物馆弱电系统设计方案大悟县星睿科技有限公司二一五年八月目录一、项目概况1二、设计施工范围1三、设计施工标准及规范2四、系统总体设计思想4五、网络监控系统5六、防盗探测报警9七、周界防范10八、集中控制12九、售后服务14弱电智能化概述一. 项目概况大悟县地处大别山西端，是全国著名的革命老区县，具有光荣的革命传统。在民主革命时期，英勇的大悟人民在党的正确领导下，无论是革命处于高潮，还是低谷，始终坚持了不屈不挠的革命斗争，革命的红旗一直高高举起，先后有16万多人参加革命，有7万多英雄儿女献身，为新中国的诞生作出了巨大牺牲和贡献，孕育出徐海东、刘华清等37名开国将军。源远流长的革命历史使大悟有着丰富的红色资源，在大悟1985平方公里的土地上，每个山头、每条道路、每座村庄都留有革命先辈的足迹，革命遗址、革命文物遍布大悟每个角落。为了牢记革命先辈的丰功伟绩，启迪教育后人，1976年县委、县政府决定建立大悟县革命博物馆，1978年动工兴建，1981年竣工。大悟博物馆拥有多件馆藏珍贵文物，是一座全面反映钟祥的历史、民俗风情、革命传统，展示钟祥历史风貌的大型地志性综合性博物馆。有效地保护和利用文物资源，既展示了一个区域，一个城市深厚博大的文化底蕴和文化品位，也是每个公民应尽的责任。但其蕴藏的巨大经济价值是造成盗窃文物犯罪活动的主要原因，是犯罪分子不择手段进行盗窃的目标。为了确保文物的安全，针对违法分子作案的特点，运用现代科技手段，建立设计合理、功能完善、稳定可靠的安全防范系统是非常必要的。大悟博物馆是一级风险等级单位，其安全防范系统须独立组建。二. 设计实施范围实施范围：大悟博物馆弱电智能化实施内容：1、 监控录像系统；2、 报警探测系统；3、 周界防范系统；4、 集中管理控制系统；所有为使大悟县博物馆弱电系统正常运行所必须完成的相关工程注：以上系统均含方案及施工图设计、设备/材料供应、安装调试、相关软件供应、编程、备品备件、（线管、线盒、线缆、线槽）敷设、测试设备、维护工具、用户培训、验收及售后服务等。三. 设计施工标准及规范本系统的施工、工程实施所涉及的技术标准和规范、产品标准和规范、工程标准和规范、验收标准和规范等必须至少符合以下有关标准和规范：建筑物电子信息系统防雷技术规范GB 50343-2004智能建筑设计标准GB/T 50314-2000电子计算机场地通用规范GB/T 2887-2000智能建筑工程质量验收规范GB 50339-2003建筑电气工程施工质量验收规范GB50303-2002民用建筑电气设计规范JGJ/T 16防盗安全门通用技术条件GB 17565-1998电子计算机机房设计规范GB 0174-93计算机场地技术条件GB 2887-89计算机场地安全要求GB 9361-88建筑及建筑群综合布线系统工程设计规范GB 50311建筑及建筑群综合布线系统工程验收规范GB 50312建筑与建筑群综合布线系统工程设计规范(GB/T 503112007)建筑与建筑群综合布线系统工程验收规范(GB/T 503122007) 计算机场地技术条件(GB2887-97)计算机软件开发规范(GB8566-97)金属线槽配线安装工艺标准(313-1998)钢管敷设工艺标准(305-1998)建筑电气安装分项工程施工工艺标准(533-1996) 安全防范工程程序与要求GA/T 75-1994文物系统博物馆风险等级和安全防护级别的规定GA 27-2002民用闭路监视电视系统工程技术规范GB 50198-1994文物系统博物馆安全防范工程设计规范GB/T 16571-1996安全防范工程技术规范GB 50348-2004视频安防监控系统技术要求GA/T 367-2001入侵报警系统技术要求GA/T 368-2001出入口控制系统技术要求GA/T 394-2002安全防范系统验收规则GA 3082001安全防范工程程序与要求GA/T 75-1994文物系统博物馆风险等级和安全防护级别的规定GA 27-2002民用闭路监视电视系统工程技术规范GB 50198-1994文物系统博物馆安全防范工程设计规范GB/T 16571-1996安全防范工程技术规范GB 50348-2004视频安防监控系统技术要求GA/T 367-2001入侵报警系统技术要求GA/T 368-2001出入口控制系统技术要求GA/T 394-2002安全防范系统验收规则GA 3082001其他相关法规四. 系统总体设计思想五 网络摄像监控系统网络视频监控即IP监控， IP是Internet Protocol(因特网协议)的缩写，它是通过计算机网络进行交流的最常用的协议之一。与传统的视频监控相比，网络视频监控更便于计算机进行视频信息的压缩、储存、分析、显示以及报警等自动化处理，从而实现无人值守;通过网络平台实现了远距离监控，即使是数千公里外也能达到亲临现场的效果;利用先进的软件系统不仅在几分钟内便可完成传统视频监控中大量的数据分析，提高了监控效率，且能获得更为逼真、清晰的数字化图像质量与更为便捷、实用的监控管理和维护。总之，网络视频监控是一项集计算机、网络、通信以及视频编解码等多项高新技术的整合产品。 大悟县博物馆监控系统当中，1号展厅装设2个摄像机，进行对角式照射方式，全方位无死角覆盖，随后在2号展厅、3号展厅、4号展厅用同样的方式铺设摄像机，保证在展厅里的每一件展品，每一个行人，都能看的一清二楚，确保展品安全，行人有序行走。 同样，我们将会在博物馆院子里主要路口架设枪式摄像机，和一个高速网络球机，动态式完全照射。在仓库、大门、办公室、后院大门也会架设摄像机。博物馆共有13台枪式摄像机，和一台网络高速球机，确保做到一览无余。监控设备型号及参数：摄像机：DS-2CD2210(D)-I3海康威视130万30米红外网络摄像机，工业级航空塑料外壳，1/3 CMOS，130万高清像素1280960，4mm(6mm,8,12mm可选)镜头，日夜型(ICR)，阵列灯红外30米，DC12V/DS-2CD2210D-I3不支持PoE。主要特性 最高分辨率可达1280960 30fps,在该分辨率下可输出实时图像 采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活,超低码率 逐行扫描CMOS,捕捉运动图像无锯齿 采用EXIR点阵式红外灯技术，照射距离可达30米 ICR红外滤片式自动切换,实现真正的日夜监控 支持3D数字降噪 支持双码流,支持SHOUJIJIANKONG DS-2CD2210-I3可支持PoE供电 符合IP66级防水防尘设计,可靠性高 支持走廊模式,背光补偿,数字宽动态,自动电子快门功能,适应不同监控环境 功能齐全:心跳,镜像,水印等 支持GB28181协议硬盘录像机：是海康威视混合型网络硬盘录像机，主要功能是：16路模拟视频4路音频输入，32路网络视频输入，80M网络输入带宽，混合通道路数32路，所有模拟通道支持WD1实时编码，最高支持500W网络视频接入、16路同步回放、HDMI、VGA、CVBS输出，标准1U机箱，千兆网口，2个SATA接口。功能特性：可接驳模拟摄像机、网络摄像机、网络快球和网络视频服务器;可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商(ACTi、ARECONT、AXIS、Bosch、BRICKCOM、Canon、Panasonic、PELCO、SAMSUNG、SANYO、SONY、VIVOTEK、ZAVIO)的网络摄像机;支持500W像素高清网络视频的预览、存储与回放;所有模拟通道支持WD1实时编码;支持HDMI、VGA、CVBS同时输出，HDMI与VGA输出分辨率最高均可达1920x1080p;全新的UI操作界面，支持一键开启录像功能;支持冗余录像和假日录像配置;支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览;支持最大16路WD1同步回放及多路同步倒放;支持标签定义、查询、回放录像文件;支持重要录像文件加锁保护功能;支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期;支持海康威视DDNS域名解析系统;支持网络检测(网络流量监控、网络抓包、网络通畅)功能;首创的双操作系统设计，系统运行更加可靠。六防盗报警：家用、商用防盗报警器智能型无线防盗报警主机的功能：智能型无线防盗报警主机。配合各种无线探测器，可实现智能化防盗、防火、防燃气漏露、紧急求救等功能。当有人非法进入设防区域时，系统将鸣响警笛报警，并自动循环拨打事先设置好的16组电话报警，可通过接警电话远程主动监听防区的现场动静。当电源线路被破坏或由于其它原因断电时，系统备用电源仍能继续工作24小时以上。智能型无线防盗报警主机的产品特点：可通过电话远程布/撤防、主/被动监听现场声音；自动拨打6组报警电话，并播放10秒语音信息；接警时告知警情类型；警笛鸣响时间和远程遥控响铃次数可随意设定；可灵活扩展各类探测器； 双向抢线功能，确保报警优先； 后备电源，停电不停机；联网报警功能；系统具备防雷功能；智能型无线防盗报警主机的技术参数：供电电源：AC 220V10% DC=9V 300mA后备电池：Ni-MH 环保充电电池：DC=7.2V 270mAh工作电流：Ls45mA抗干扰强度：-40dB(频率范围30M-1000MHz) 报警电流： La250mA无线接收频率：315MHz0.5 MHz 外置报警喇叭声强：110dB工作环境：温度-1045无线接收灵敏度：-95dBm12dB sinad相对湿度90%七周界防范系统：当物体越过其探测区域时，遮断红外射束而引发警报。传统型主动红外入侵探测器，由于只有两光束、三光束、四光束类型，常用于室外围墙报警。主动红外入侵探测器要选择合适的触发响应时间:响应时间太短容易引起不必要的干扰，如小鸟飞过，落叶飘过等引发误报警;太长则易形成漏报警。 国家标准GB10408.4-2000主动红外入侵探测器规定40ms为报警触发时间，是鉴于传统型主动红外入侵探测器通常安装在传统造型墙头的应用条件。而针对于安装在地面应用条件，就必须以人员奔跑最高速度10m/s，来确定最短遮光时间。若人的宽度为20cm，则最短遮断时间为20ms。以20ms的阻断为触发报警，国家标准GB10408.4-2000主动红外入侵探测器规定20ms不得报警。有部分厂家生产采用编码调制技术，制造多光束远距离红外线幕墙产品，主要应用于现代造型墙顶及地面等应用条件主动红外接收机中的光电传感器通常采用光电二极管、光电三极管、硅光电池、硅雪崩二极管等，按GBl0408.4-2000入侵探测器 第4部分:主动红外对射入侵探测器规定:探测器在制造厂商规定的探测距离工作时，辐射信号被完全或按给定百分比遮光的持续时间大于40ms时，探测器应产生报警状态。为什么要给出一个范围呢?原因是不同的使用部位可以设定(调节)不同的最短遮光时间，这有益于减少系统的误报警。主动红外对射发射机所发红外光束定发散角，在GBl0408.4-2000标准中规定:室内使用时，发射机与接收机经正确安装和对准，并工作在制造厂商规定的探测距离，辐射能量有75%。被持久地遮挡时，接收机不应产生报警状态。对于室外使用受温度和太阳光的影响，红外光束的灵敏度会有所降低。为了减少由此引起的误报警，安装使用中应让发射机与接收机轴线重合。主动红外发射机通常采用红外发光二极管作光源，其主要优点是体积小、重量轻、寿命长，交直流均可使用，并可用晶体管和集成电路直接驱动。主动红外入侵探测器多数是采用互补型自激多谐振荡电路作驱动电源，直接加在红外发光二级管两端，使其发出经脉冲调制的、占空比很高的红外光束，这既降低了电源的功耗，又增强了主动红外入侵探测器的抗干扰能力。九、售后服务我公司的产品以更加出众的品质受到市场消费者青睐；同时以其独特性的保修和服务得到用户的称赞；为答谢广大用户对我司的大力支持与厚爱，我们将把特别的服务送给特别的您！ 本产品在验收合格之日起(1年)内免费保修，终身维护；对因自然灾害等不可抗拒力（如火灾、地震等）以及其它人为因素引起的故障（如1、自行拆卸改换机内任何部分线路、零件后造成损坏。2、非我方指定的专业技术人员指导安装而引起的故障。）均不在免费保修范围之内，仅收取维修成本费（免费保修期外也仅收成本费）； 24小时提供服务，供方接通知后北京市内8小时派员到现场进行维修，并在3小时内为客户排除故障，当场不能解决的大型硬件故障在2天内修复； 为用户提供软件免费升级服务，当系统迁移时可提供免费技术咨询服务和现场技术支持； 公司售后服务部除开展用户技术咨询服务外，还负责受理和收集用户投诉咨询信息，保证用户提出的问题和要求能得到及时处理，并对处理情况进行跟踪和验证。同时建立用户档案，完善产品质量，记录产品使用情况，为今后公司产品的质量改进提供依据。 公司设有24小时服务电话，由专门的工程师受理用户来电，保证用户在使用设备的过程中，及时得到技术上的支援和服务；或见当地的技术服务中心、分公司、代理商及其它指定的机构名单。如当地没有技术服务中心、分公司、代理商或其它指定机构，请与我们联系：我司本着为客户提供优质、快捷的售后服务宗旨，为用户提供最满意的产品和服务!在今后的工作中如有不足之处请给予我们您宝贵的意见和建议。
