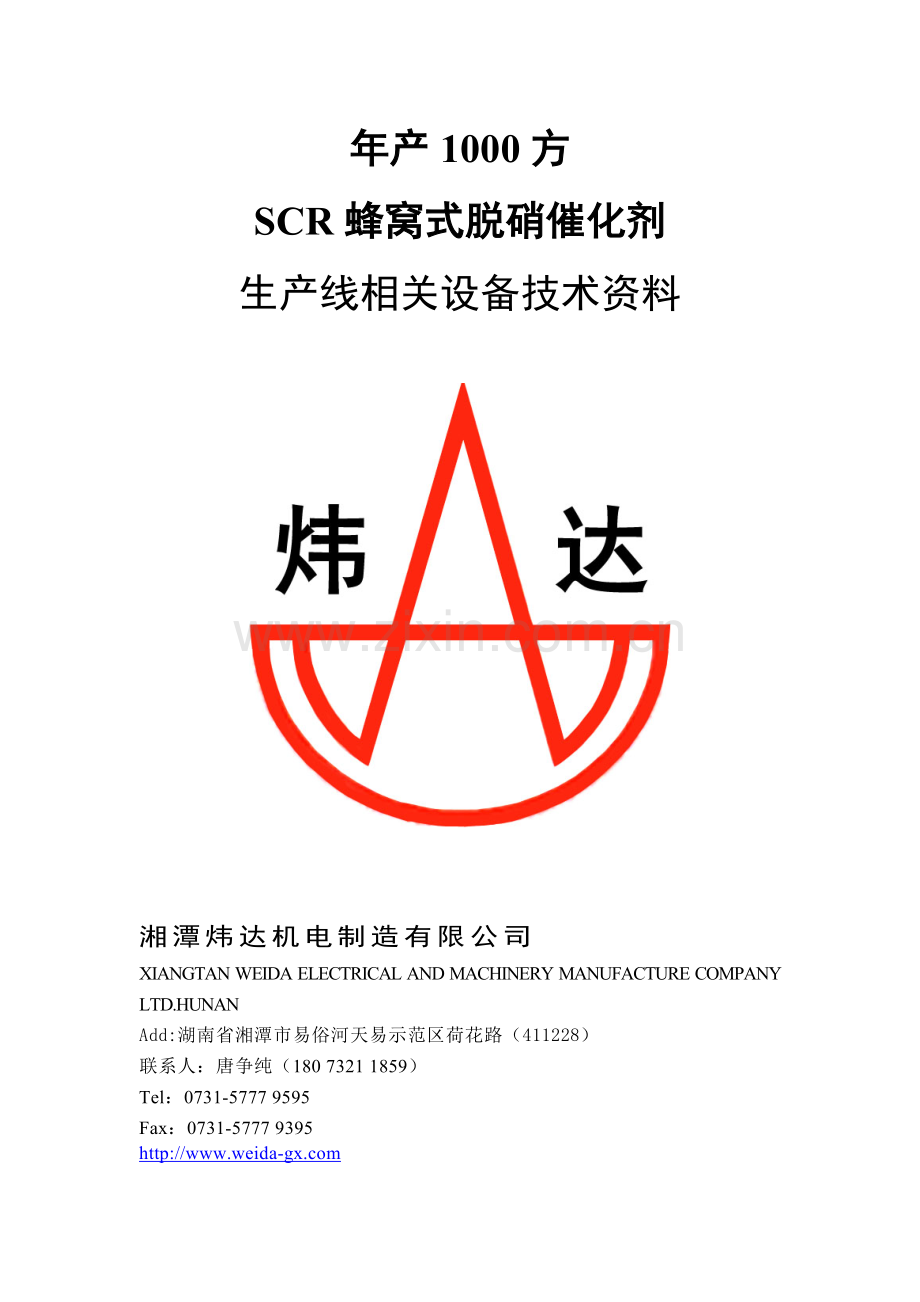

年产1000立方脱销催化剂报价单.doc

年产1000方
SCR蜂窝式脱硝催化剂
生产线相关设备技术资料

湘潭炜达机电制造有限公司
XIANGTAN WEIDA ELECTRICAL AND MACHINERY MANUFACTURE COMPANY LTD.HUNAN
Add:湖南省湘潭市易俗河天易示范区荷花路（411228）
联系人：唐争纯（180 7321 1859）
Tel：[phone]
Fax：[phone]
http://www.weida-

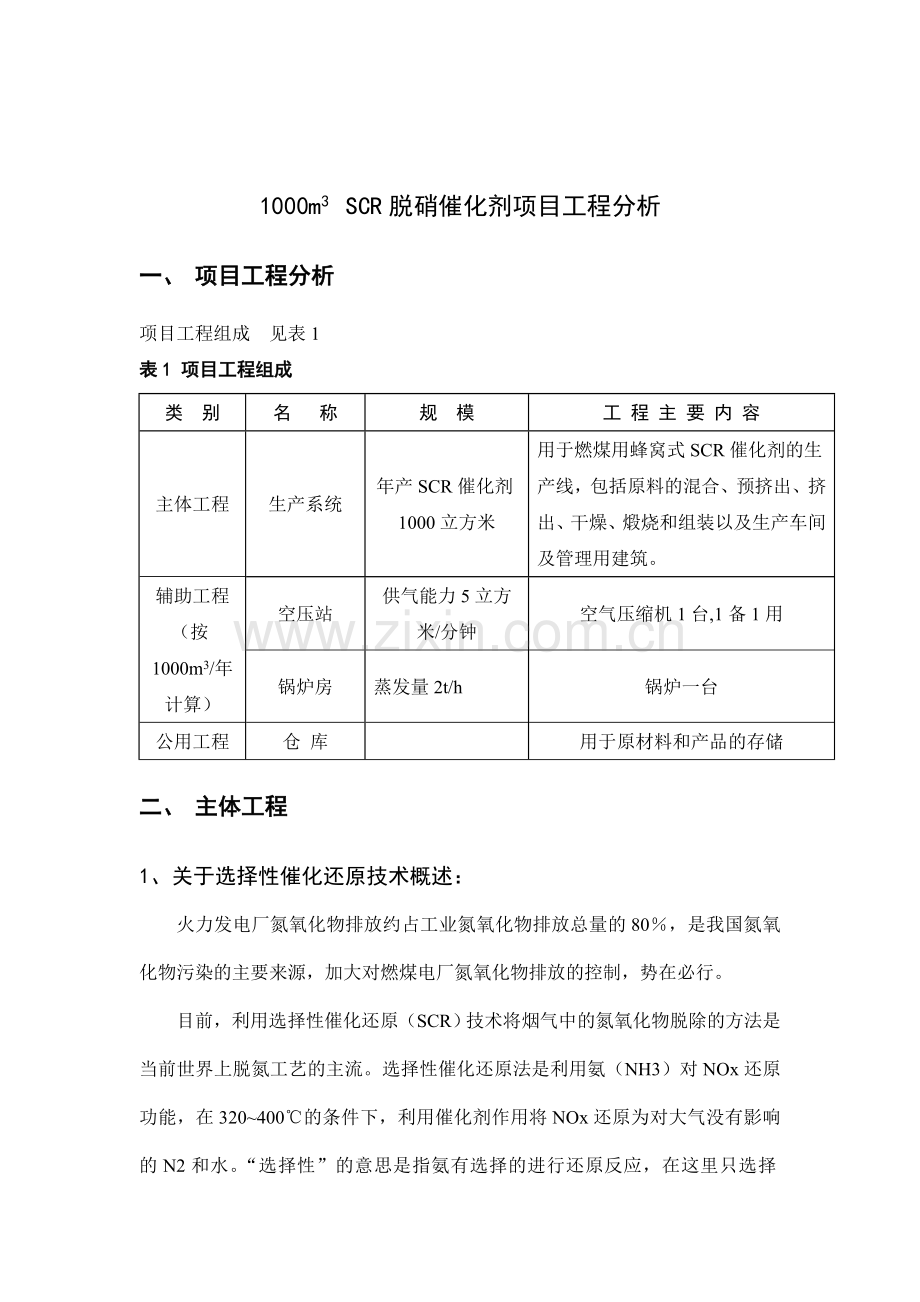

1000m3 SCR脱硝催化剂项目工程分析
一、 项目工程分析
项目工程组成 见表1
表1 项目工程组成
类 别
名 称
规 模
工 程 主 要 内 容
主体工程
生产系统
年产SCR催化剂1000立方米
用于燃煤用蜂窝式SCR催化剂的生产线，包括原料的混合、预挤出、挤出、干燥、煅烧和组装以及生产车间及管理用建筑。
辅助工程
（按1000m3/年计算）
空压站
供气能力5立方米/分钟
空气压缩机1台,1备1用
锅炉房
蒸发量2t/h
锅炉一台
公用工程
仓 库

用于原材料和产品的存储
二、 主体工程
1、关于选择性催化还原技术概述：
火力发电厂氮氧化物排放约占工业氮氧化物排放总量的80％，是我国氮氧化物污染的主要来源，加大对燃煤电厂氮氧化物排放的控制，势在必行。
目前，利用选择性催化还原（SCR）技术将烟气中的氮氧化物脱除的方法是当前世界上脱氮工艺的主流。选择性催化还原法是利用氨（NH3）对NOx还原功能，在320~400℃的条件下，利用催化剂作用将NOx还原为对大气没有影响的N2和水。“选择性”的意思是指氨有选择的进行还原反应，在这里只选择NOx还原。
2010年环保部发布的《火电厂氮氧化物防治技术政策（征求意见稿）》明确指出，氮氧化物是生成臭氧的重要前体物之一，也是形成区域细粒子污染和灰霾的重要原因。不仅如此，氮氧化物作为一次污染物，对人体健康有较大的危害。
2011年9月21日环保部发布了《火电厂大气污染物排放标准》，将氮氧化物的排放浓度限值统一确定为100mg/m3，新建机组执行时间从2012年起，老机组执行时间从2014年7月起，此排放浓度限值要求针对全国所有地区。据估计：到2015年，需进行氮氧化物改造的现有机组和新增机组8.17亿千瓦，估计投资1950亿元，年运行费用612亿元；电厂达标支出可以通过电价优惠政策给予补偿。
2011年11月30日，国家发改委出台了《国家采取综合措施调控煤炭和电力价格》，明确指出自2011年12月1日起，对安装并正常运行脱硝装置的燃煤电厂试行脱硝电价政策，每千瓦时加价0.8分钱，以弥补脱硝成本增支。
“升级”后的强制性国家污染物排放标准将成为控制火力发电厂大气污染物排放、改善我国空气质量和控制酸雨污染的推动力，伴随着选择性催化还原（SCR）技术的流行，在国内研发和生产适合SCR技术的各类形式的催化剂也应运而生，催化剂是整个SCR系统的核心和关键，催化剂的设计和选择是由烟气条件、组分来确定的，影响其设计的三个相互作用的因素是NOx脱除率、NH3的逃逸率和催化剂体积。在形式上主要有板式、蜂窝式和波纹板式三种。
目前，国内知名高校（如南开大学环境科学与工程学院、清华大学、北京工业大学、浙江大学热能研究所、华东大学、西安交大、南京理工大学、山西太原科技大学、哈尔滨工业大学、厦门大学、福州大学、西南化工研究设计院等）都在积极配合生产厂家研发蜂窝式催化剂。
目前用于火电厂蜂窝式催化剂主要原料为氧化钛TiO（俗称钛白粉），另加相关添加剂等，其规格：截面积一般为150×150mm，长度约1000mm至1500mm，蜂窝孔一般为方形（孔数不等），如 图1 所示：

图1 SCR蜂窝式脱硝催化剂产品　↑

图2 SCR蜂窝式脱硝催化剂工作示意图　↑

2、关于SCR蜂窝式脱硝催化剂挤出成型的基本工艺流程：
2
3
1

混合
钛白粉

陈腐
预过滤挤出机

高速搅拌
辅料

陈腐

6
5
4

机械手
强力真空挤出机
切割机（湿坯）

10
9
8
7

检验包装
定尺切割
烧成
干燥

2.1.生产线流程概述：
蜂窝式催化剂的生产过程主要有十个环节，一、钛白粉和辅剂的选择（即配方的制作），二、将原料进行高速搅拌均匀，三、利用预过滤挤出机对湿料充分过滤，四、将过滤好的原料投入真空挤出机进行产品的挤出成型，五、自动同步切割机能将挤出后的坯体根据不同的尺寸要求对产品进行切割，六、利用机械手将挤出的产品放至纸箱中，确保挤出制品不变形，七、蒸气干燥，八、网带窑烧成，九、定尺切割、十、检验包装。
2.2.生产用主要设备：
生产以上SCR蜂窝式催化剂产品的主要设备有D-2100型混料机、TCIW-2T型自动喂料机、TCJ-250预过滤练泥挤出机、WDQ-150自动切割机、TCJ-310强力真空挤出机、WDPY-150机械手等，其配套设备有：2X-30型真空泵、SK-240PT型水温控制系统等。
目前在国内，湘潭炜达机电制造有限公司通过引进日本、美国、德国待先进技术，经过多年努力研发出最适合于挤出蜂窝状陶瓷的卧式连续式强力真空挤出机、同步切割机等一系列设备，改写了国内在蜂窝陶瓷制品上以往都采用立式液压挤出成型的历史，弥补了以往间断式生产方式而造成产量低的缺点，大大提高了生产工作效率。
湘潭炜达机电制造有限公司是一家专门从事陶瓷机械设计和制造的厂家，拥有30多年的设计和制造经验，同时，公司与国内各知名高校（南开大学环境科学与工程学院、浙江大学、清华大学、北京工业大学、西安热工研究院、南京理工大学、南京工业大学等）在技术上相互交流，共同研发，其挤出工艺技术可与日本宫崎铁工株式会社、德国ECT等国际技术媲美。
表1 主要生产设备
序号
设 备 名 称
数量
单台功率
(KW)
单台价格
（万元）
配置部门
1
混炼机
2
139
110（2台）
混炼挤出车间
2
预过滤机
1
30
18
挤出车间
3
预挤出机
1
22
17
挤出车间
4
喂料机
1
7.7
5
挤出车间
5
水冷机（预挤出）
1
10
2.4
挤出车间
6
皮带输送机（预挤出）
2
2.2
3（2条）
挤出车间
7
切割机（预挤出）
1
0
1.5
挤出车间
8
成品挤出机
1
115
100
挤出车间
9
皮带输送机（挤出机）
1
2.2
1.5
挤出车间
10
水冷机（挤出）
1
15
4.8
挤出车间
11
切割机（挤出）
1
0.74
8
挤出车间
12
机械手（挤出）
1
3.75
8.5
挤出车间
23
总计：

279.7
