波纹管技术检验规范A1.doc

苏州沃尔兴电子科技有限公司 中国工业电气绝缘防护专业供应商
SuZhou Volsun Electronics Technology CO.,LTD 版本号：A1

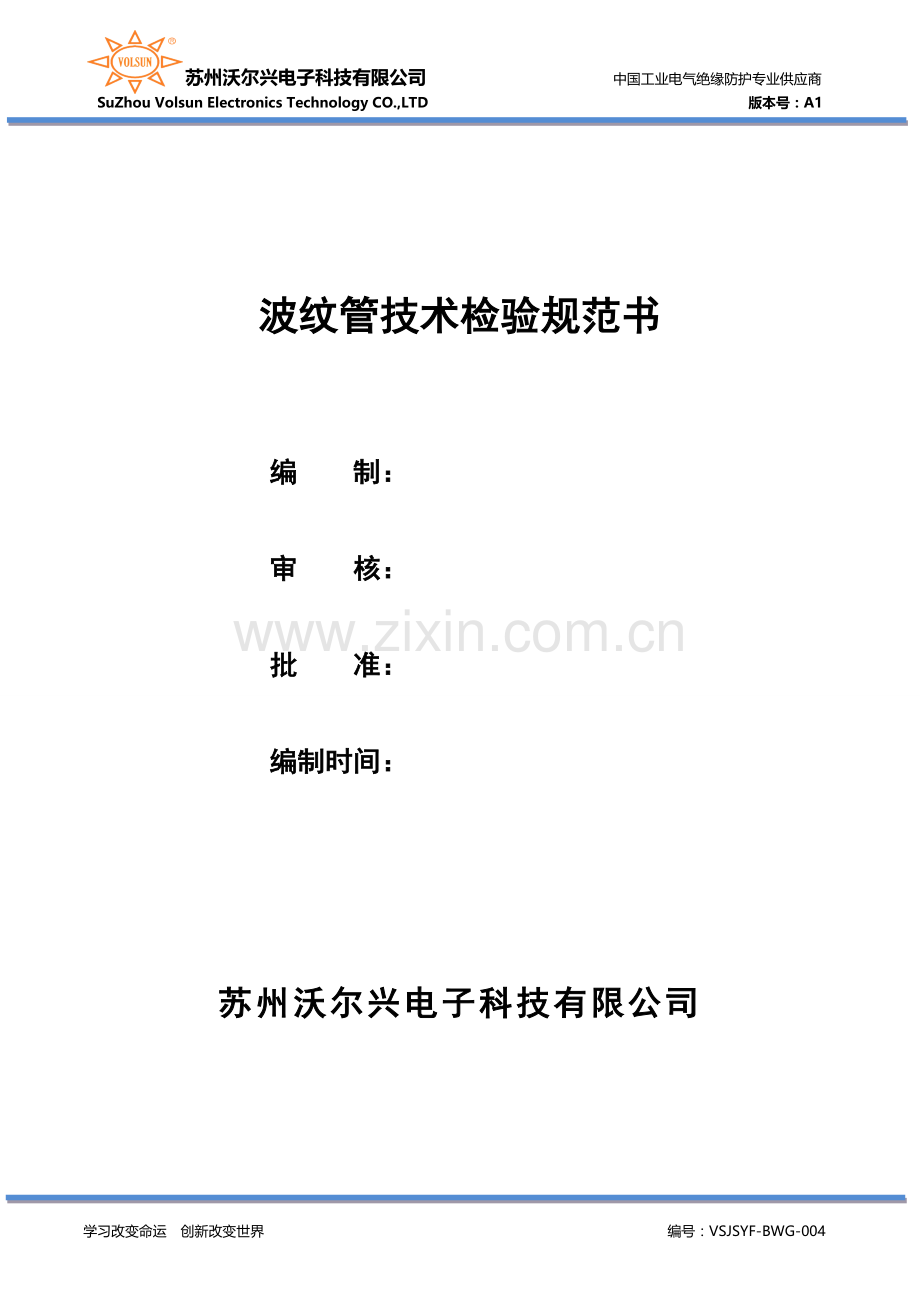

波纹管技术检验规范书

编 制：

审 核：

批 准：

编制时间：

苏州沃尔兴电子科技有限公司

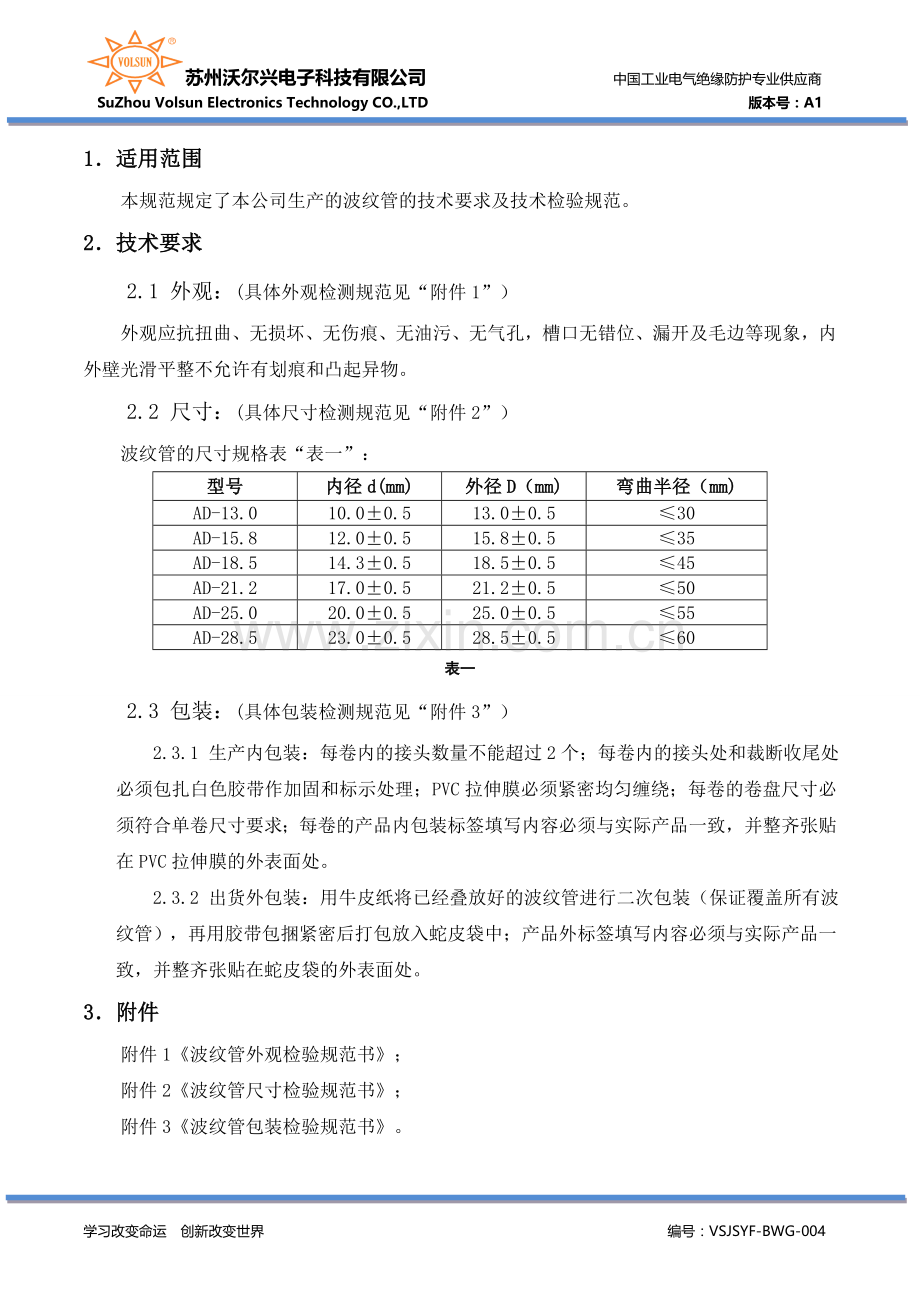

1．适用范围
本规范规定了本公司生产的波纹管的技术要求及技术检验规范。
2．技术要求
2.1 外观：(具体外观检测规范见“附件1”）
外观应抗扭曲、无损坏、无伤痕、无油污、无气孔，槽口无错位、漏开及毛边等现象，内外壁光滑平整不允许有划痕和凸起异物。
2.2 尺寸：(具体尺寸检测规范见“附件2”）
波纹管的尺寸规格表“表一”：
型号
内径d(mm)
外径D（mm)
弯曲半径（mm)
AD-13.0
10.0±0.5
13.0±0.5
≤30
AD-15.8
12.0±0.5
15.8±0.5
≤35
AD-18.5
14.3±0.5
18.5±0.5
≤45
AD-21.2
17.0±0.5
21.2±0.5
≤50
AD-25.0
20.0±0.5
25.0±0.5
≤55
AD-28.5
23.0±0.5
28.5±0.5
≤60
表一
2.3 包装：(具体包装检测规范见“附件3”）
2.3.1 生产内包装：每卷内的接头数量不能超过2个；每卷内的接头处和裁断收尾处必须包扎白色胶带作加固和标示处理；PVC拉伸膜必须紧密均匀缠绕；每卷的卷盘尺寸必须符合单卷尺寸要求；每卷的产品内包装标签填写内容必须与实际产品一致，并整齐张贴在PVC拉伸膜的外表面处。
2.3.2 出货外包装：用牛皮纸将已经叠放好的波纹管进行二次包装（保证覆盖所有波纹管），再用胶带包捆紧密后打包放入蛇皮袋中；产品外标签填写内容必须与实际产品一致，并整齐张贴在蛇皮袋的外表面处。
3．附件
附件1《波纹管外观检验规范书》；
附件2《波纹管尺寸检验规范书》；
附件3《波纹管包装检验规范书》。

附件1
波纹管外观检验规范书
1.目的
规范波纹管外观的检验操作，保证检验结果的准确性。
2.范围
适用于公司自产波纹管外观的检验。
3.责任者
QC检验员。
4.工具
剪刀。
5.内容
5.1 每次抽检时取试样长度为240mm的试样3根；
5.2 保持300—500mm距离，目测波纹管成品，先观察外表面是否有以下外观缺陷：损坏、伤痕、油污、气孔，槽口错位、漏开及毛边等现象；
5.3 然后对波纹管的刚性、挠性及弹性作手感测试；
5.4 再用剪刀开波纹管，对波纹管的内壁进行检测，观察内壁是否光滑平整、不允许有划痕和凸起异物。
6.检测判定标准
当外观符合下列全部要求时，判定为合格，否则为不合格。
检测判定标准:应抗扭曲、无损坏、无伤痕、无油污、无气孔，槽口无错位、漏开及毛边等现象，内外壁光滑平整不允许有划痕和凸起异物；

附件2
波纹管尺寸检验规范书
1.目的
规范波纹管尺寸的检验操作，保证检验结果的准确性。
2.范围
适用于公司自产波纹管尺寸的检验。
3.责任者
QC检验员。
4.工具
剪刀、孔径规、游标卡尺（精度0.01mm）、钢皮卷尺。
5.内容
5.1 每次抽检时取3根试样，每根试样长度为相应规格外径的12—15倍；
5.2 先测量弯曲半径：分别弯曲3个试样，用钢皮卷尺测量弯曲半径，算出3个试样的弯曲半径平均值；
5.3 然后测内径：内径测量用孔径规，每个试样取4个不同截面进行测量，算出3个试样12个截面的内径平均值；
5.4 最后测外径：外径测量用0.01mm精度游标卡尺，每个试样取4个点进行测量，算出3个试样12个点的外径平均值。
6.检测结果判断
若弯曲半径平均值、内径平均值和外径平均值同时满足以下3项要求，则判定为合格，否则判定为不合格。
型号
内径d(mm)
外径D（mm)
弯曲半径（mm)
AD-13.0
10.0±0.5
13.0±0.5
≤30
AD-15.8
12.0±0.5
15.8±0.5
≤35
AD-18.5
14.3±0.5
18.5±0.5
≤45
AD-21.2
17.0±0.5
21.2±0.5
≤50
AD-25.0
20.0±0.5
25.0±0.5
≤55
AD-28.5
23.0±0.5
28.5±0.5
≤60
表一
附件3
波纹管包装检验规范书
1.目的
规范波纹管包装的检验操作，保证检验结果的准确性。
2.范围
适用于公司自产波纹管包装的检验。
3.责任者
QC检验员。
4.内容
4.1 生产内包装：
4.1.1 每卷内的接头数量不能超过2个；
4.1.2 每卷内的接头处和裁断收尾处必须包扎白色胶带作加固和标示处理；
4.1.3 PVC拉伸膜必须紧密均匀缠绕；
4.1.4 每卷的卷盘尺寸必须符合“表一”的要求；
型号
米/卷
单卷尺寸（直径*高度）（cm）
AD 13
500
Φ75*35
AD 15.8
100/200
Φ50*35(100米/卷)；
注：目前仅有100米/卷的单卷尺寸，根据需要技术研发部再更新。
AD 18.5
100/200
Φ60*35(100米/卷)；
注：目前仅有100米/卷的单卷尺寸，根据需要技术研发部再更新。
AD 21.2
100/200
Φ60*35(100米/卷)；
注：目前仅有100米/卷的单卷尺寸，根据需要技术研发部再更新。
AD 25
100
Φ70*35
AD 28.5
100
Φ75*40
表一
4.1.5 每卷的产品内包装标签填写内容必须与实际产品一致，并整齐张贴在PVC拉伸膜的外表面处。
4.2 出货外包装：
4.2.1 用牛皮纸将已经叠放好的波纹管进行二次包装（保证覆盖所有波纹管），再用胶带包捆紧密后打包放入蛇皮袋中；
4.2.2 产品外标签填写内容必须与实际产品一致，并整齐张贴在蛇皮袋的外表面处。
5.检测结果判断
5.1生产内包装作业全部满足“4.1生产内包装”的5条内容时，判定为生产内包装合格，并在生产材料入库单上加盖品质合格章；否则，判定为不合格。（备注：合格章盖在材料入库单仓储部红联上。）

材料入库单加盖品质合格章示意图
5.2出货外包装作业全部满足“4.2生产外包装”的2条内容时，判定为出货外包装合格，并在出货单上加盖品质合格章；否则，判定为不合格。（备注：合格章盖在出库单仓储部自留的蓝联上。）

出货单加盖品质合格章示意图
学习改变命运 创新改变世界 编号：VSJSYF-BWG-004
