工业企业总平面设计规范GB50187－93
　　主编部门：中国工业运输协会

　　同意部门：中国建设部

　　施行日期：1994年5月1日

　　相关公布国家标准《工业企业总平面设计规范》通知

　　建标［1993］730号

　　依据国家计委计综［1986］250号文要求，由中国工业运输协会会同相关部门共同编制《工业企业总平面设计规范》，已经相关部门会审。现同意《工业企业总平面设计规范》GB50187－93为强制性国家标准，自一九九四年五月一日起施行。

　　本规范由冶金工业部负责管理，其具体解释等工作由武汉钢铁设计研究院负责。出版发行由建设部标准定额研究所负责组织。

　　中国建设部

　　一九九三年九月二十七日

　　编制说明

　　本规范是依据国家计委计综〔1986〕250号文要求，由我会秘书处会同相关单位共同编制而成。

　　在本规范编制过程中，规范编制组进行了广泛调查研究，认真总结了多年来工业企业总平面设计实践经验，吸收了相关科研结果，参考了国外相关标准，并广泛地征求了全国相关单位意见，最终，由我会会同相关部门审查定稿。

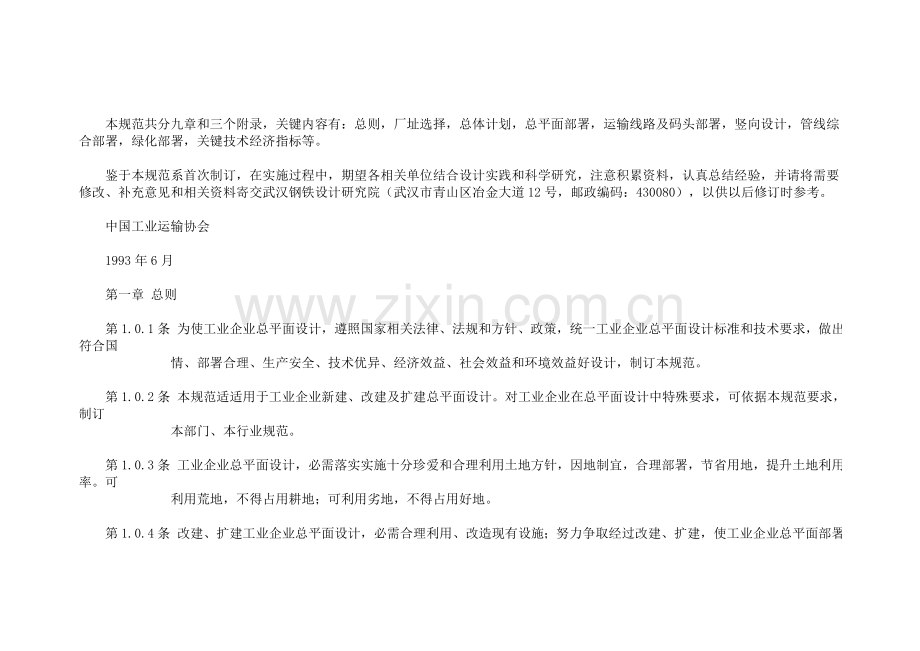

　　本规范共分九章和三个附录，关键内容有：总则，厂址选择，总体计划，总平面部署，运输线路及码头部署，竖向设计，管线综合部署，绿化部署，关键技术经济指标等。

　　鉴于本规范系首次制订，在实施过程中，期望各相关单位结合设计实践和科学研究，注意积累资料，认真总结经验，并请将需要修改、补充意见和相关资料寄交武汉钢铁设计研究院（武汉市青山区冶金大道12号，邮政编码：430080），以供以后修订时参考。

　　中国工业运输协会

　　1993年6月

　　第一章 总则

　　第1.0.1条 为使工业企业总平面设计，遵照国家相关法律、法规和方针、政策，统一工业企业总平面设计标准和技术要求，做出符合国
　　　　　　　情、部署合理、生产安全、技术优异、经济效益、社会效益和环境效益好设计，制订本规范。

　　第1.0.2条 本规范适适用于工业企业新建、改建及扩建总平面设计。对工业企业在总平面设计中特殊要求，可依据本规范要求，制订
　　　　　　　本部门、本行业规范。

　　第1.0.3条 工业企业总平面设计，必需落实实施十分珍爱和合理利用土地方针，因地制宜，合理部署，节省用地，提升土地利用率。可
　　　　　　　利用荒地，不得占用耕地；可利用劣地，不得占用好地。

　　第1.0.4条 改建、扩建工业企业总平面设计，必需合理利用、改造现有设施；努力争取经过改建、扩建，使工业企业总平面部署更趋于合理
　　　　　　　，并应降低改建、扩建工程施工对生产影响。

　　第1.0.5条 工业企业总平面设计，必需进行多方案技术经济比较，择优确定其设计方案。

　　第1.0.6条 工业企业总平面设计，除实施本规范外，尚应符合国家现行防火、安全、卫生、交通运输和环境保护等相关标准、规范规
　　　　　　　定。

　　在设防烈度六度及以上地震区、湿陷性黄土地域、膨胀土地域、软土地域和永冻土地域等特殊自然条件地域建设工业企业，尚应符合国家现行相关规范要求。

　　第二章 厂址选择

　　第2.0.1条 厂址选择必需符合工业布局和城市计划要求，根据国家相关法律、法规及建设前期工作要求进行。

　　第2.0.2条 居住区、交通运输、动力公用设施、废料场及环境保护工程等用地，应和厂区用地同时选择。

　　第2.0.3条 厂址选择应对原料和燃料及辅助材料起源、产品流向、建设条件、经济、社会、人文、环境保护等多种原因进行深入调查
　　　　　　　研究，并应对其进行多方案技术经济比较，择优确定。

　　第2.0.4条 厂址宜靠近原料、燃料基地或产品关键销售地。并应有方便、经济交通运输条件，和厂外铁路、公路、港口连接，应短捷
　　　　　　　，且工程量小。

　　第2.0.5条 厂址应含有满足生产、生活及发展计划所必需水源和电源，且用水、用电量尤其大工业企业，宜靠近水源、电源。

　　第2.0.6条 散发有害物质工业企业厂址，应在城镇、相邻工业企业和居住区整年最小频率风向上风侧，不应在窝风地段。

　　第2.0.7条 厂址应含有满足建设工程需要工程地质条件和水文地质条件。

　　第2.0.8条 厂址应满足工业企业近期所必需场地面积和适宜地形坡度。并应依据工业企业远期发展计划需要，合适留有发展余
　　　　　　　地。

　　第2.0.9条 厂址应有利于同邻近工业企业和依靠城镇在生产、交通运输、动力公用、修理、综合利用和生活设施等方面协作。

　　第2.0.10条 厂址应在不受洪水、潮水或内涝威胁地带；

　　当不可避免时，必需含有可靠防洪、排涝方法。

　　凡在受江、河、湖、海洪水、潮水或山洪威胁地带工业企业，其防洪标准应符合现行国家标准《防洪标准》相关要求。

　　第2.0.11条 下列地段和地域不得选为厂址：

　　一、发震断层和设防烈度高于九度地震区；

　　二、有泥石流、滑坡、流沙、溶洞等直接危害地段；

　　三、采矿陷落（错动）区界限内；

　　四、爆破危险范围内；

　　五、坝或堤决溃后可能淹没地域；

　　六、关键供水水源卫生保护区；

　　七、国家要求风景区及森林和自然保护区；

　　八、历史文物古迹保护区；

　　九、对飞机起落、电台通讯、电视转播、雷达导航和关键天文、气象、地震观察和军事设施等要求有影响范围内；

　　十、Ⅳ级自重湿陷性黄土、厚度大新近堆积黄土、高压缩性饱和黄土和Ⅲ级膨胀土等工程地质恶劣地域；

　　十一、含有开采价值矿藏区。

　　第三章 总体计划

　　第一节 通常要求

　　第3.1.1条 工业企业总体计划，应结合工业企业所在区域技术经济、自然条件等进行编制，并应满足生产、运输、防震、防洪、防火、
　　　　　　　安全、卫生、环境保护和职员生活设施需要，经多方案技术经济比较后，择优确定。

　　第3.1.2条 工业企业总体计划，应符合城镇总体计划要求。

　　有条件时，必需和城镇和邻近工业企业在生产、交通运输、动力公用、修理、综合利用及生活设施等方面协作。

　　第3.1.3条 厂区、居住区、交通运输、动力公用设施、防洪排涝、废料场、尾矿场、排土场、环境保护工程和综合利用场地等，应同时规
　　　　　　　划。当有大型工业企业必需设置施工生产基地时，亦应同时计划。

　　第3.1.4条 工业企业分期建设时，总体计划应正确处理近期和远期关系。近期集中部署，远期预留发展，分期征地，严禁先征待用。

　　第3.1.5条 联合企业中不一样类型工厂，应按生产性质、相互关系、协作条件等原因分区集中部署。对产生有害气体、烟、雾、粉尘等有
　　　　　　　害物质工厂，必需采取治理方法，其有害物质排放浓度，必需符合现行国家标准《工业企业设计卫生标准》要求。

　　第二节 防护距离

　　第3.2.1条 产生有害气体、烟、雾、粉尘等有害物质工业企业和居住区之间，必需按现行国家标准《工业企业设计卫生标准》、《制订
　　　　　　　地方大气污染物排放标准技术标准和方法》和相关工业企业卫生防护距离标准要求，设置卫生防护距离。

　　卫生防护距离用地应尽可能利用原有绿地、水塘、河流、山岗和不利于建筑房屋地带。

　　在卫生防护距离内不得设置常常居住房屋，并应绿化。

　　第3.2.2条 产生开放型放射性有害物质工业企业防护要求，必需符合现行国家标准《放射防护要求》要求。

　　第3.2.3条 生产民用爆破器材，产生爆破震动和爆破冲击波工业企业和保护对象之间防护距离，应符合现行国家标准《民用爆破器材
　　　　　　　工厂设计安全规范》等相关要求。

　　第3.2.4条 产生高噪声工业企业总体计划，应符合现行国家标准《城市区域环境噪声标准》和《工业企业噪声控制设计规范》要求。

　　第三节 交通运输

　　第3.3.1条 工业企业交通运输计划，应符合工业企业总体计划要求，并应依据生产需要、当地交通运输现实状况和发展计划，结合自然条件
　　　　　　　和总平面部署要求，全方面考虑，统筹安排。且应便于经营管理，兼顾地方客货运输，方便职员通勤。

　　第3.3.2条 工业企业外部运输方法，应依据国家相关技术经济政策、外部交通运输条件、物料性质、运量、流向、运输距离等原因，结
　　　　　　　合厂内运输要求，经多方案技术经济比较后，择优确定。

　　第3.3.3条 工业企业铁路接轨点位置，应依据运量、货流和车流方向、工业企业位置及其总体计划和当地条件等，进行全方面技术经济
　　　　　　　比较后择优确定。并应符合下列要求：

　　一、工业企业铁路和路网铁路接轨，应符合现行国家标准《工业企业标准轨距铁路设计规范》要求；

　　二、工业企业铁路不得和路网铁路或另一工业企业铁路区间内正线按轨；在特殊情况下，有充足技术经济依据，必需在该区间接轨时
　　　　，应经该管铁路局或该管企业和铁路局同意，并在接轨地点应开设车站或设辅助所；

　　三、不改变关键货流和车流列车运行方向；

　　四、有利于路、厂和协作企业运行管理；

　　五、靠近工业企业，有利于接轨站、交接站、企业站（工业编组站，下同）合理部署，并有发展可能。

　　第3.3.4条 工业企业铁路和路网铁路交接站（场）、企业站设置，应依据运量大小、作业要求、管理方法等，经全方面技术经济比较后择
　　　　　　　优确定。应充足利用路网铁路站场能力，避免反复建设。

　　有条件时，应采取货物交接方法。

　　第3.3.5条 工业企业厂外道路计划，应符合城镇计划或当地交通运输计划。并应合理地利用现有国家公路及城镇道路。

　　厂外道路和国家公路或城镇道路连接时，应使外线短捷，工程量小。

　　第3.3.6条 工业企业厂区和居住区、企业站、码头、废料场和邻近协作企业等，应有方便交通联络。

　　第3.3.7条 厂外汽车运输和水路运输，在有条件地域，宜委托当地交通运输部门承运，或和本行业系统、邻近企业协作。

　　第3.3.8条 邻近江、河、湖、海工业企业，且有通航条件，能满足工业企业运输要求时，应采取水路运输，并合理地确定码头位置。

　　第3.3.9条 采取管道、带式输送机、索道等运输方法时,除应充足利用地形部署外，并应和其它运输方法合理衔接,形成协调运输系统。

　　第四节 动力公用设施

　　第3.4.1条 沿江、河取水水源地，应在排放污水及其它污染源上游、河床及河岸稳定而又不妨碍航运地段，并应符合河道整改规
　　　　　　　划要求。生活饮用水水源地位置，尚应符合现行国家标准《生活饮用水卫生标准》要求。

　　高位水池应设在地质良好、不因渗漏溢流引发坍塌地段。

　　第3.4.2条 厂外污水处理设施，宜在厂区和居住区整年最小频率风向上风侧，并和厂区和居住区保持必需卫生防护距离。沿江、
　　　　　　　河部署污水处理设施，尚应在厂区和居住区下游。

　　第3.4.3条 工业企业热电站和集中供热锅炉房，宜靠近负荷中心或关键用户；应含有方便供煤和排灰渣条件；必需采取必需治理措
　　　　　　　施，使其排放烟尘、灰渣符合国家现行相关“三废”排放标准要求。

　　第3.4.4条 总变电站位置选择，应符合下列要求：

　　一、应便于输电线路进出，靠近负荷中心或关键用户；

　　二、不得受粉尘、水雾、腐蚀性气体等污染源影响。并应在散发粉尘、腐蚀性气体污染源整年最小频率风向下风侧和散发水雾场所
　　　　冬季盛行风向上风侧；

　　三、避免部署在有强烈振动设施场地周围；

　　四、应有运输变压器道路；

　　五、地势较高，避免在低洼积水地段。

　　第五节 居住区

　　第3.5.1条 工业企业居住区宜集中部署，或和邻近工业企业协作组成集中居住区。必需时，也可集中和分散相结合。

　　第3.5.2条 在符合安全和卫生防护距离要求下，居住区宜靠近工业企业部署。当工业企业在城镇郊区时，居住区宜靠近城镇，并和城
　　　　　　　镇统一计划。

　　居住区最远边缘到工厂最近出入口步行时间，不宜超出30min。当超出上述步行时间时，宜设置交通工具。

　　第3.5.3条 向大气排放有害气体、烟、雾、粉尘等有害物质工业企业，应在居住区整年最小频率风向上风侧。

　　第3.5.4条 居住区应充足利用荒地、劣地。在山坡地段部署居住区时，应选择在不窝风阳坡地段。

　　第3.5.5条 居住区和厂区之间，不宜有铁路穿越。当必需穿越时，依据人流、车流频繁程度等原因，应按国家现行相关标准要求设置
　　　　　　　立交或看管道口。

　　居住区内不应有铁路或过境公路穿越。

　　第六节 废料场及尾矿场

　　第3.6.1条 工业企业排弃废料，应结合当地条件综合利用，降低堆存场地。需综合利用废料，应按其性质分别堆存。

　　第3.6.2条 废料场及尾矿场应在居住区和厂区整年最小频率风向上风侧，预防对周围环境污染。并应符合现行国家标准《工业企业设
　　　　　　　计卫生标准》和国家环境保护法要求。

　　含有有害有毒物质废料场，尚应选在地下水位较低和不受地面水穿流地段，并应采取治理方法，避免对土壤和水体污染。

　　含有放射性物质废料场，必需在远离城镇及居住区偏僻地段，确保其地面和地下水不被污染，并符合现行国家标准《放射防护要求》要求。

　　第3.6.3条 废料场应充足利用沟谷、荒地、劣地。严禁将江、河、湖、海水域作为废料场。当利用江、河、湖、海岸旁滩洼地堆存废料时
　　　　　　　，不得污染水体，阻塞航道，或影响河流泄洪。

　　废料年排出量不大中小型工业企业，有条件时，应和邻近企业协作或利用城镇现有废料场。

　　第3.6.4条 废料场堆存年限，应依据废料数量、性质、综合利用程度和当地具体条件等原因确定。废料场地宜一次计划，分期实施。

　　第3.6.5条 尾矿场宜靠近选矿厂，选择在建坝条件好荒山、沟谷，并应充足利用地形，使尾矿自流输送。当条件许可时，应结合表土排
　　　　　　　弃进行复垦。

　　第七节 排土场

　　第3.7.1条 排土场位置选择，应符合下列要求：

　　一、应在露天采场境界以外就近设置。对分期开采矿山，经技术经济比较合理时，可设在远期开采境界以内；条件许可矿山，应设置
　　　　内部排土场；

　　二、应利用沟谷、荒地、劣地，避免迁移村庄；

　　三、应选择在地质条件很好地段；

　　四、应避免对环境危害和污染；

　　五、有回收利用价值岩土，应分别堆存，并为其发明有利装运条件。

　　第3.7.2条 排土场总容量，应能容纳矿山所排弃全部岩土。排土场宜一次计划，分期实施。

　　第3.7.3条 排土场最终坡脚线和村庄、铁路、公路、高压输电线路等设施安全距离，应依据其地基强弱、地面坡度、排弃物料性质、
　　　　　　　排弃方法、降雨情况等原因确定。当排土场稳定条件很好，且堆置总高度小于50m时，其安全距离宜为最终堆置高度1.0～
　　　　　　　1.5倍；当排土场有不稳定原因或堆置总高度大于50m时，其安全距离应依据具体情况确定。当采取有效安全方法后，其安全
　　　　　　　距离能够减小。

　　第3.7.4条 排土场应依据所在地域具体条件进行复垦；复垦计划应全方面计划、分期实施。

　　第八节 施工基地及施工用地

　　第3.8.1条 施工生产基地在不影响工业企业发展条件下，应靠近关键施工场地。

　　施工生活基地宜靠近工业企业居住区部署，相关生活设施应和工业企业居住区统一安排。

　　第3.8.2条 施工生产基地应含有大宗材料抵达和产品外运条件，并宜利用工业企业永久性铁路、道路等运输设施。

　　第3.8.3条 施工用地应充足利用厂区空隙地、堆场用地、预留发展用地或卫生防护地带。当上述场地不能满足要求时，应另行计划必需
　　　　　　　施工用地。

　　施工用地内，不应设置永久性和半永久性施工设施。
第四章 总平面部署

　　第一节 通常要求

　　第4.1.1条 总平面部署，应在总体计划基础上，依据工业企业性质、规模、生产步骤、交通运输、环境保护，和防火、安全、卫生
　　　　　　　、施工及检修等要求，结合场地自然条件，经技术经济比较后择优确定。

　　第4.1.2条 总平面部署，应符合下列要求：

　　一、在符合生产步骤、操作要求和使用功效前提下，建筑物、构筑物等设施，应联合多层部署；

　　二、按功效分区，合理地确定通道宽度；

　　三、厂区、功效分区及建筑物、构筑物外形宜规整；

　　四、功效分区内各项设施部署，应紧凑、合理。

　　第4.1.3条 总平面部署预留发展用地，应符合下列要求：

　　一、分期建设工业企业，近远期工程应统一计划。近期工程应集中、紧凑、合理部署，并应和远期工程合理衔接。

　　二、远期工程用地宜预留在厂区外，只有当近、远期工程建设施工期间隔很短，或远期工程和近期工程在生产工艺、运输要求等方面亲密
　　　　联络不宜分开时，方可预留在厂区内。其预留发展用地内，不得修建永久性建筑物、构筑物等设施。

　　第4.1.4条 厂区通道宽度，应依据下列原因确定：

　　一、通道两侧建筑物、构筑物及露天设施对防火、安全和卫生间距要求；

　　二、铁路、道路和带式输送机通廊等工业运输线路部署要求；

　　三、多种工程管线部署要求；

　　四、绿化部署要求；

　　五、施工、安装和检修要求；

　　六、竖向设计要求；

　　七、预留发展用地要求。

　　第4.1.5条 总平面部署，应充足利用地形、地势、工程地质及水文地质条件，合理地部署建筑物、构筑物和相关设施，并应降低土（石）
　　　　　　　方工程量和基础工程费用。

　　当厂区地形坡度较大时，建筑物、构筑物长轴宜顺等高线部署，并应结合竖向设计，为物料采取自流管道及高站台、低货位等设施发明条件。

　　第4.1.6条 总平面部署，应结合当地气象条件，使建筑物含有良好朝向、采光和自然通风条件。高温、热加工、有特殊要求和人员较多
　　　　　　　建筑物，应避免西晒。

　　第4.1.7条 总平面部署，应预防有害气体、烟、雾、粉尘、强烈振动和高噪声对周围环境危害。

　　第4.1.8条 总平面部署，应合理地组织货流和人流。

　　第4.1.9条 总平面部署应使建筑群体平面部署和空间景观相协调，并应结合城镇计划及厂区绿化，提升环境质量，发明良好生产条件
　　　　　　　和整齐工作环境。

　　第二节 生产设施

　　第4.2.1条 大型建筑物、构筑物，重型设备和生产装置等，应部署在土质均匀、地基承载力较大地段；对较大、较深地下建筑物、构
　　　　　　　筑物，宜部署在地下水位较低填方地段。

　　第4.2.2条 要求洁净生产设施，应部署在大气含尘浓度较低、环境清洁、人流货流不穿越或少穿越地段，并应在散发有害气体、烟
　　　　　　　、雾、粉尘污染源整年最小频率风向下风侧。洁净厂房部署，尚应符合现行国家标准《洁净厂房设计规范》要求。

　　第4.2.3条 产生高温、有害气体、烟、雾、粉尘生产设施，应部署在厂区整年最小频率风向上风侧，且地势开阔、通风条件良好地
　　　　　　　段，并应避免采取封闭式或半封闭式部署形式。产生高温生产设施长轴，宜和夏季盛行风向垂直或呈大于45°交角布
　　　　　　　置。

　　第4.2.4条 产生强烈振动生产设施，应避开对防振要求较高建筑物、构筑物部署，其和有防振要求较高仪器、设备防振间距应符
　　　　　　　合表4.2.4-1要求。精密仪器、设备许可振动速度和频率及许可振幅关系应符合表4.2.4-2要求。

　　防振间距（m）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表4.2.4-1

　　注：①表列间距，锻锤、落锤及空气压缩机均自振源基座中心算起；铁路自中心线算起；道路为城市型时，自路面边缘算起，为公路型时
　　　　　，自路肩边缘算起；水爆清砂自水池边缘算起；有防振要求仪器、设备自其中心算起；

　　　　②表列数值系波能量吸收系数为0.04/m湿砂类土、粉质土和可塑粘质土防振间距。当上述土壤波能量吸收系数小于或大于
　　　　　0.04/m时，其防振间距应合适增加或降低；

　　　　③地质条件复杂或为表列振源外其它大型振动设备时，其防振间距应按现行国家标准《动力机器基础设计规范》公式计算或按实
　　　　　测资料确定；

　　　　④当采取防振方法后，其防振间距，可不受本表限制。

　　精密仪器、设备许可振动速度和频率及许可振幅关系　　　　　　　　　　　　　　表4.2.4－2

　　第4.2.5条 产生高噪声生产设施，宜相对集中部署。其周围宜部署对噪声较不敏感、高大、朝向有利于隔声建筑物、构筑物和堆场等
　　　　　　　，其和相邻设施防噪声间距，应符合国家现行噪声卫生防护距离要求。厂区内各类地点及厂界处噪声限制值和总平面
　　　　　　　部署中噪声控制，尚应符合现行国家标准《工业企业噪声控制设计规范》要求。

　　第4.2.6条 需要大宗原料、燃料生产设施，宜和其原料、燃料贮存及加工辅助设施靠近部署，并应在上述辅助设施整年最小频率风
　　　　　　　向下风侧。

　　第4.2.7条 易燃、易爆危险品生产设施部署，应确保生产人员安全操作及疏散方便，并应符合国家现行相关标准要求。

　　第4.2.8条 有防潮、防水雾要求生产设施，应部署在地势较高、地下水位较低地段，其和循环水冷却塔之间最小间距，应符合本规
　　　　　　　范第4.3.9条要求。

　　第三节 动力公用设施

　　第4.3.1条 动力公用设施部署，宜在其负荷中心，或靠近关键用户。

　　第4.3.2条 总降压变电所部署，应符合下列要求：

　　一、靠近厂区边缘地势较高地段；

　　二、便于高压线进线和出线；

　　三、避免设在有强烈振动设施周围；

　　四、避免部署在多尘、有腐蚀性气体和有水雾场所，并应在多尘、有腐蚀性气体场所整年最小频率风向下风侧和有水雾场所冬季盛
　　　　行风向上风侧。

　　第4.3.3条 氧（氮）气站部署，宜在空气洁净地段。氧（氮）气站空分设备吸风口，应在乙炔站和电石渣场及散发其它碳氢化
　　　　　　　合物设施整年最小频率风向下风侧；吸风口和乙炔站及电石渣场之间最小水平间距，应符合现行国家标准《氧气站设计
　　　　　　　规范》要求。

　　第4.3.4条 压缩空气站部署，应符合下列要求：

　　一、在空气洁净地段，避免靠近散发爆炸性、腐蚀性和有害气体及粉尘等场所，并应在上述场所整年最小频率风向下风侧；

　　二、压缩空气站朝向，应结合地形、气象条件，使站内有良好通风和采光。贮气罐宜部署在站房北侧；

　　三、压缩空气站部署，尚应符合本规范第4.2.4条和第4.2.5条要求。

　　第4.3.5条 乙炔站部署，应在排水及自然通风良好地段，避开人员密集区和关键交通地段；其和氧（氮）气站空分设备吸风口最
　　　　　　　小水平间距，应符合现行国家标准《氧气站设计规范》要求。

　　第4.3.6条 煤气站和天然气配气站部署，宜在关键用户整年最小频率风向上风侧。

　　煤气站部署，应避免其灰尘和有害气体对周围环境影响。其贮煤场和灰渣场，宜部署在煤气站整年最小频率风向上风侧。

　　天然气配气站部署，宜靠近天然气总管进厂方向和至各用户支管较短地点。

　　煤气站和天然气配气站部署，尚应符合现行国家标准《工业企业煤气安全规程》要求。

　　第4.3.7条 锅炉房部署，应符合下列要求：

　　一、宜部署在厂区整年最小频率风向上风侧，避免灰尘和有害气体对周围环境影响；

　　二、当采取自流回收冷凝水时，宜部署在地势较低，且不窝风地段；

　　三、燃煤锅炉房应有贮煤和灰渣场地和方便运输条件。贮煤场和灰渣场，宜部署在锅炉房整年最小频率风向上风侧。

　　第4.3.8条 给水净化站部署，宜靠近水源地或水源聚集处；

　　当部署在厂区内时，应在厂区边缘、环境洁净、给水总管短捷，且至关键用户支管较短地段。

　　第4.3.9条 循环水设施部署，应在所服务生产设施周围，并能使回水含有自流条件，或能降低扬程地段。沉淀池周围，应有对应
　　　　　　　淤泥堆积、排水设施和运输线路场地。

　　冷却塔宜部署在通风良好、避免粉尘和可溶于水化学物质影响水质地段，并不宜部署在屋外变配电装置和铁路、道路冬季盛行风向上风侧。冷却塔和相邻设施最小水平间距，应符合表4.3.9要求。

　　冷却塔和相邻设施最小水平间距（m）　　　　　　　　　　　　　　　　　　　　　　　　　表4.3.9

设施名称
风洞式冷却塔
机械通风冷却塔
　　建筑物
　　中央试（化）验室、生产控制室
　　露天生产装置
20
30
25
25
40
30
屋外变、配电装置
当在冷却塔冬季盛行风向上风侧时
当在冷却塔冬季盛行风向下风侧时
30
50
40
60
电石库
当在冷却塔整年盛行风向上风侧时
当在冷却塔整年盛行风向下风侧时
30
60
50
100
散发粉尘原料、燃料及材料堆场
25
40
铁　路
厂外铁路（中心线）
厂内铁路（中心线）
25
15
35
20
道　路
厂外道路
厂内道路
25
10
35
15
厂区围墙（中心线）
10
15

　　注：①表列间距除注明者外，冷却塔自塔外壁算起；建筑物自最外边轴线算起；露天生产装置自最外设备外壁算起；屋外变、配电装置
　　　　　自最外构架边缘算起；堆场自场地边缘算起；道路为城市型时，自路面边缘算起，为公路型时，自路肩边缘算起；

　　　　②冬季采暖室外计算温度在0℃以上地域，冷却塔和屋外变、配电装置间距，应按表列数值降低25%；冬季采暖室外计算温度在－
　　　　　20℃以下地域、冷却塔和相邻设施（不包含屋外变、配电装置和散发粉尘原料、燃料及材料堆场）间距，应按表列数值增加
　　　　　25%；当设计中要求在严寒季节冷却塔不使用风机时，其间距不得增加；

　　　　③隶属于车间或生产装置屋外变、配电装置和冷却塔间距，应按表列数值降低25%；

　　　　④单个小型机械冷却塔和相邻设施间距可合适降低。玻璃钢冷却塔和相邻设施间距可不受本表要求限制；

　　　　⑤在改建、扩建工程中，当受条件限制时，表列间距可合适降低，但不得超出25%。

　　第四节 修理设施

　　第4.4.1条 全厂性修理设施，宜集中部署；车间维修设施，在确保生产安全前提下，应靠近关键用户部署。

　　第4.4.2条 机械修理和电气修理设施，应依据其生产性质对环境要求合理部署，并有较方便交通运输条件。

　　第4.4.3条 仪表修理设施部署，宜在环境洁净、干燥地段，和振源最小间距，应符合本规范第4.2.4条要求。

　　第4.4.4条 机车、车辆修理设施部署，应在机车作业较集中、机车出入较方便地段，并避开作业繁忙咽喉区。

　　第4.4.5条 汽车修理设施，应依据其修理任务和能力，可独立部署在厂区外，或和汽车库联合部署，并应有对应车辆停放和破损车斗、
　　　　　　　轮胎等堆放场地。

　　第4.4.6条 建筑维修设施部署，宜在厂区边缘或厂外独立地段，并应有必需露天操作场、堆场和方便交通运输条件。

　　第4.4.7条 矿山用电铲、钎凿设备等检修设施，宜靠近露天采矿场或井（峒）口部署，并应有必需露天检修和备件堆放场地。

　　第五节 运输设施

　　第4.5.1条 机车整备设施部署，宜在工业企业关键车站或机车、车辆修理库周围。

　　第4.5.2条 电力牵引接触线检修车停放库部署，宜在企业关键车站一侧，其周围应有一定材料堆放场地。

　　第4.5.3 条汽车库、停车场部署，应符合现行国家标准《汽车库设计防火规范》要求，并宜符合下列要求：

　　一、宜靠近关键货流出入口或仓库区部署，降低空车行程；

　　二、避开关键人流出入口和运输繁忙铁路；

　　三、加油装置宜部署在汽车关键出入口周围；

　　四、洗车装置宜部署在汽车入口周围，并便于排水除泥。

　　第4.5.4条 铁路轨道衡部署，应依据线路及站场部署条件，宜在装卸地点出入口或车场牵出线道岔区周围、交接场或调车场外侧
　　　　　　　，或进厂联络线一侧，并应满足车辆称重流水作业要求。

　　第4.5.5条 地磅房部署，应在有较多称量车辆行驶方向道路右侧，且不应影响道路正常行车。

　　第4.5.6条 铁路车站站房部署，宜在站场中部靠向到发线一侧。由多个车场组成车站，应部署在位置适中、作业繁忙地点。

　　第4.5.7条 信号楼应部署在便于了望、调度作业方便、通信及电力线路引入短捷地点。

　　信号楼凸出部分外墙边缘至最近铁路中心线间距，不宜小于5m；距正线、高温车经过线铁路中心线，不宜小于7m。

　　第六节 仓库和堆场

　　第4.6.1条 仓库和堆场，应依据贮存物料性质、货流出入方向、供给对象、贮存面积、运输方法等原因，按不一样类别相对集中部署，并
　　　　　　　为运输、装卸、管理发明有利条件，且应符合国家现行防火、安全、卫生标准相关要求。

　　第4.6.2条 大宗原料、燃料仓库或堆场，应根据贮用合一标准部署，并应符合下列要求：

　　一、靠近关键用户，运输方便；

　　二、适应机械化装卸作业；

　　三、易散发粉尘仓库或堆场，应部署在厂区边缘地带，且在厂区整年最小频率风向上风侧；

　　四、场地应有良好排水条件。

　　第4.6.3条 金属材料库区部署，应远离散发有腐蚀性气体和粉尘设施，并宜在上述设施整年最小频率风向下风侧。

　　第4.6.4条 易燃及可燃材料堆场部署，宜在厂区边缘，并应远离明火及散发怒花地点。

　　第4.6.5条 火灾危险性属于甲、乙、丙类液体燃料罐区部署，应符合下列要求：

　　一、宜在企业边缘安全地带，且地势较低而不窝风独立地段；

　　二、应远离明火或散发怒花地点；

　　三、严禁架空供电线跨越罐区；

　　四、当靠近江、河岸边部署时，应在临江、河城镇、企业、居住区、码头、桥梁下游地段，并应采取预防液体流入江、河方法。

　　注：本条甲、乙、丙类液体划分，应符合现行国家标准《建筑设计防火规范》要求。

　　第4.6.6条 电石库部署，宜在场地干燥和地下水位较低地段，不应和循环水冷却塔毗邻部署。电石库和冷却塔之间最小水平间距
　　　　　　　，应符合本规范第4.3.9条要求。

　　第4.6.7条 酸类库区及其装卸设施部署，宜在厂区边缘且地势较低处，并在厂区地下水流向下游地段。

　　第4.6.8条 爆破器材库区部署，应符合现行国家标准《民用爆破器材工厂设计安全规范》要求。

　　第七节 生产管理及其它设施

　　第4.7.1条 生产管理设施部署，应在厂区整年最小频率风向下风侧，并应部署在便于生产管理、环境洁净、靠近关键人流出入口、
　　　　　　　和城镇和居住区联络方便地点。

　　第4.7.2条 全厂性生活设施，应依据工业企业规模和具体条件，可集中或分区部署。为车间服务生活设施，应靠近人员较多作业地
　　　　　　　点，或职员上、下班经由关键道路周围。

　　第4.7.3条 消防站设置，应依据企业性质、生产规模、火灾危险程度及其所在地域消防能力等原因确定。凡有条件和城镇或邻近工
　　　　　　　业企业消防设施协作，应统一布设。

　　消防站应部署在责任区适中位置，并应使消防车能方便、快速地抵达火灾现场。

　　消防站服务半径，应以接警起5min内消防车能抵达责任区最远点确定。

　　第4.7.4条 厂区出入口位置和数量，应依据企业生产规模、总体计划、厂区用地面积及总平面部署等原因综合确定，其数量不宜少于
　　　　　　　2个。关键人流出入口宜和关键货流出入口分开设置,并应在厂区主干道通往居住区或城镇一侧。关键货流出入口应在主
　　　　　　　要货流方向，并应和外部运输线路连接方便。

　　第4.7.5条 厂区围墙结构形式和高度，应依据企业性质、规模确定。围墙至建筑物、道路、铁路和排水明沟最小间距,应符合表
　　　　　　　4.7.5要求。

　　围墙至建筑物、道路、铁路和排水明沟最小间距（m）　　　　　　表4.7.5

名　　　　称
至围墙最小间距
建筑物
5.0
道　路
1.0
准轨铁路（中心线）
5.0
窄轨铁路（中心线）
3.5
排水明沟边缘
1.5

　　注：①表中间距除注明者外，围墙自中心线算起；建筑物自最外边轴线算起；道路为城市型时，自路面边缘算起；为公路型时，自路肩边
　　　　　缘算起；

　　　　②围墙至建筑物间距，当条件困难时，可合适降低；当设有消防通道时，其间距不应小于6m；

　　　　③传达室、警卫室和围墙间距不限；

　　　　④当条件困难时，准轨铁路至围墙间距，当有调车作业时，可为3.5m；当无调车作业时，可为3.0m。窄轨铁路至围墙间距，按准
　　　　　轨铁路对应条件，可分别为3.0m和2.5m。
第五章 运输线路及码头部署

　　第一节 通常要求

　　第5.1.1条 运输线路部署，应符合下列要求：

　　一、满足生产要求，物流顺畅，线路短捷，人流、货流组织合理；

　　二、有利于提升运输效率，改善劳动条件，运行安全可靠，并使厂区内、外部运输、装卸、贮存形成一个完整、连续运输系统；

　　三、合理地利用地形；

　　四、便于采取优异技术和设备；

　　五、经营管理及维修方便；

　　六、运输繁忙线路，应避免平面交叉。

　　第5.1.2条 企业分期建设时，运输线路部署，应和远期预留线路统一计划，并适应工业企业远期生产发展和运输能力需要。

　　第二节 铁路

　　第5.2.1条 工业企业铁路线路部署，应符合下列要求：

　　一、应满足生产和运输作业要求；

　　二、应满足货流方向和近、远期运量要求；

　　三、对运量大、有多台机车作业工业企业线路部署，宜考虑机车分区作业需要；

　　四、道岔宜集中部署；

　　五、车间、仓库、堆场线路，宜合并集中和联络线或连接线连接，努力争取扇形面积最小。

　　六、在满足生产要求条件下，应结合地形、工程地质及水文地质等自然条件，选择距离短、干扰少和工程量小路线。

　　第5.2.2条 工业企业交接站（场）部署，应符合下列要求：

　　一、和车流聚集方向顺流，避免机车车辆出现迂回干扰和折角走行；

　　二、简化交接作业程序，避免反复作业；

　　三、进入工业企业线路顺直，对路网关键车流干扰最小，取送作业时，单机走行最少。

　　第5.2.3条 企业站部署，应符合下列要求：

　　一、企业站位置，应便于和接轨站联络，有利于厂区铁路进线，降低折角运行；

　　二、依据引入线数量、方向、作业性质、作业量和工程条件等，选择合理车站位置和站型；

　　三、近期站场及和其相关设施部署，应便于运行和节省投资，并降低扩建时拆
