旁站记录表大全.doc

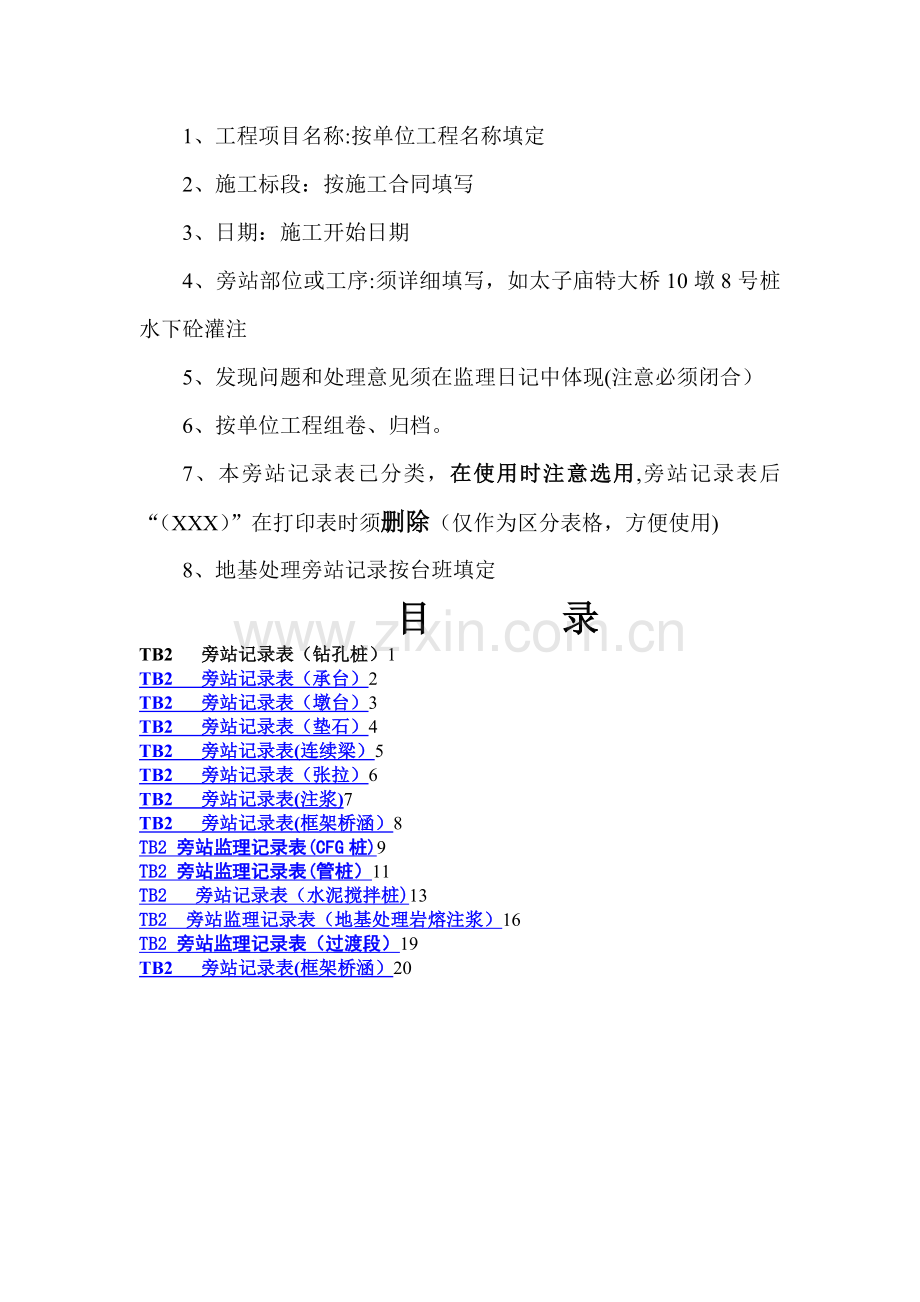

华南铁路建设监理公司监理旁+站记录(桥、隧、路、涵)工程项目名称：工程监理机构:记 录 人:铁四院（湖北）工程咨询监理有限责任公司监理旁站记录（桥、隧、路、涵）工程项目名称:工程监理机构:记 录 人：西安铁一院工程咨询监理有限责任公司监理旁站记录（桥、隧、路、涵）工程项目名称：工程监理机构:记 录 人：填表说明1、工程项目名称:按单位工程名称填定2、施工标段：按施工合同填写3、日期：施工开始日期4、旁站部位或工序:须详细填写，如太子庙特大桥10墩8号桩水下砼灌注5、发现问题和处理意见须在监理日记中体现(注意必须闭合）6、按单位工程组卷、归档。7、本旁站记录表已分类，在使用时注意选用,旁站记录表后“（XXX）”在打印表时须删除（仅作为区分表格，方便使用)8、地基处理旁站记录按台班填定目 录TB2 旁站记录表（钻孔桩）1TB2 旁站记录表（承台）2TB2 旁站记录表（墩台）3TB2 旁站记录表（垫石）4TB2 旁站记录表(连续梁）5TB2 旁站记录表（张拉）6TB2 旁站记录表(注浆)7TB2 旁站记录表(框架桥涵）8TB2 旁站监理记录表(CFG桩)9TB2 旁站监理记录表(管桩）11TB2 旁站记录表（水泥搅拌桩)13TB2 旁站监理记录表（地基处理岩熔注浆）16TB2 旁站监理记录表（过渡段）19TB2 旁站记录表(框架桥涵）20石长铁路增建第二线工程TB2 旁站记录表(钻孔桩）工程项目名称： 施工标段：编号：日 期年 月 日气 候晴阴雨工程地点-旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况：1、技术员：专职质检人员:试验员：2、砼拌制及运输：拌和站拌制，砼搅拌车运输 或 砼标号,砼原材料、施工配合比是否满足设计及规范要求（是 否)；3、钢筋原材料、加工、连接和安装,垫块质量及安装是否满足设计及规范要求（是 否）；4、灌注前沉碴厚度_cm；导管连接：密封，不密封;导管底距孔底高度_cm；泥浆指标：比重_粘度_含砂率_.5、灌注中导管埋入砼中的深度：符合要求、不符合要求；灌注过程中有无坍孔：有、无；钢筋笼是否上浮：是，否；是否有导管拔出砼面、管内翻浆、堵管、机械故障、操作失误、断电等造成断桩(是，否）；砼是否连续灌注：是，（否，最大间隔时间为分钟).6、理论灌注的砼数量为_m3，实际数量为_m3；桩底标高（设计/实测)_ m,桩顶标高（设计/实灌）_ m。7、砼灌注封底时间_，砼灌注结束时间_。8、机械设备、安全情况:正常,不正常;9、其它：监理情况：1、施工工艺是否按已批准的施工组织设计（方案）执行：是 否2、特种作业人员是否持证上岗:是 否3、砼入模温度测试_次,分别为_。4、砼坍落度见证试验_次，分别为_cm；扩张度cm，含气量5、砼试件见证制作_组,编号：_ _，6、其他情况：发现问题：处理意见：备注：旁站监理人员（签字)： 日期： 年 月 日注:本表一式3份，承包单位2份,监理单位1份。石长铁路增建第二线工程TB2 旁站记录表（承台）工程项目名称： 施工标段： 编号：日 期年 月 日气 候晴阴雨工程地点-旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况：1、技术员：专职质检人员：试验员：2、模板及支架安装情况:是否符合施工工艺设计要求（是 否），是否稳固牢靠、接缝严密(是 否），与砼的接触面是否干净并涂刷隔离剂（是 否）；3、桩头与承台连接情况：是否满足设计及规范要求（是 否)；4、综合接地情况：是否满足设计及规范要求（是 否)；5、钢筋原材料、加工、连接和安装，垫块质量及安装是否满足设计及规范要求（是 否）;6、砼拌制及运输：拌和站拌制， 砼搅拌车运输或 ，采用汽车泵输送砼或， 砼标号,砼原材料、施工配合比是否满足设计及规范要求(是 否)；7、砼灌注情况：是否连续灌注 是,（否,最大间隔时间为分钟）；8、机械设备、安全情况：正常，不正常;9、其它：监理情况:1、施工工艺是否按已批准的施工组织设计(方案）执行：是 否；2、特种作业人员是否持证上岗：是 否；3、桩基检测结果是否符合设计及规范要求（是 否）；4、砼入模温度测试_次，分别为_。5、砼坍落度见证试验_次,分别为_cm;含气量%6、砼试件见证制作_组，编号：_。7、其他情况：发现问题:处理意见：备注：旁站监理人员（签字）: 日 期： 年 月 日注:本表一式3份，承包单位2份，监理单位1份.石长铁路增建第二线工程TB2 旁站记录表（墩台）工程项目名称： 施工标段： 编号：日 期年 月 日气 候晴阴雨工程地点旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况：1、技术员：专职质检人员：试验员：2、模板及支架安装情况：是否符合施工工艺设计要求（是 否)， 是否稳固牢靠、接缝严密（是 否），与砼的接触面是否干净并涂刷隔离剂（是 否）；3、钢筋原材料、加工、连接和安装,垫块质量及安装是否满足设计及规范要求（是 否）；4、综合接地情况：是否满足设计及规范要求（是 否);5、砼拌制及运输：拌和站拌制， 砼搅拌车运输或 ，采用汽车泵输送砼或， 砼标号，砼原材料、施工配合比是否满足设计及规范要求(是 否）;6、砼灌注情况：是否连续灌注 是,（否，最大间隔时间为分钟)；7、墩台是否分段施工（是 否)， 施工缝的留设和处理是否符合设计和施工技术方案的要求（是 否）；8、机械设备、安全情况：正常,不正常9、其它:监理情况：1、施工工艺是否按已批准的施工组织设计(方案)执行：是 否2、特种作业人员是否持证上岗:是 否3、新浇筑与邻接的已硬化砼或岩土介质间温差测试_次,分别为_.4、砼入模温度测试_次，分别为_.5、砼坍落度见证试验_次，分别为_cm；含气量%6、标准养护砼试件见证制作_组,编号：_。同条件养护试件见证制作_组,编号:_。7、其他情况：发现问题：处理意见：备注:旁站监理人员（签字）： 日期： 年 月 日注：本表一式3份，承包单位2份,监理单位1份。石长铁路增建第二线工程TB2 旁站记录表（垫石）工程项目名称： 施工标段： 编号：日 期年 月 日气 候晴阴雨工程地点-旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况:1、技术员：专职质检人员:试验员:2、模板及支架安装情况：是否符合施工工艺设计要求(是 否），是否稳固牢靠、接缝严密（是 否）,与砼的接触面是否干净并涂刷隔离剂（是 否）；3、钢筋原材料、加工、连接和安装,垫块质量及安装是否满足设计及规范要求（是 否）；4、砼拌制及运输:拌和站拌制， 砼搅拌车运输或 ，采用汽车泵输送砼或， 砼标号，砼原材料、施工配合比是否满足设计及规范要求（是 否）；7、施工缝的处理是否符合设计和施工技术方案的要求（是 否），预留支座螺栓孔或预埋件是否符合要求（是 否）;8、砼灌注情况：是否连续灌注 是,(否,最大间隔时间为分钟)；9、机械设备、安全情况：正常，不正常；10、其它：监理情况:1、施工工艺是否按已批准的施工组织设计(方案)执行：是 否；2、特种作业人员是否持证上岗：是 否；3、砼入模温度测试_次，分别为_.4、砼坍落度见证试验_次,分别为_cm;含气量5、砼试件见证制作_组,编号:_。6、其他情况：发现问题：处理意见：备注：旁站监理人员（签字） 日期： 年 月 日注：本表一式3份，承包单位2份，监理单位1份.石长铁路增建第二线工程TB2 旁站记录表（连续梁）工程项目名称: 施工标段： 编号：日 期年 月 日气 候晴阴雨工程地点旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况：1、技术员：专职质检人员：试验员：2、模板及支架安装情况:是否符合施工工艺设计要求(是 否）， 是否稳固牢靠、接缝严密（是 否),与砼的接触面是否干净并涂刷隔离剂（是 否）;3、钢筋原材料、加工、连接和安装,垫块质量及安装是否满足设计及规范要求（是 否)；4、综合接地及预埋件情况:是否满足设计及规范要求(是 否）;5、预留孔道情况:孔道位置及线型是否满足设计及规范要求 （是 否);6、砼拌制及运输：拌和站拌制， 砼搅拌车运输 ，采用汽车泵输送砼或， 砼标号，砼原材料、施工配合比是否满足设计及规范要求（是 否)；7、砼灌注情况:是否连续灌注 是，(否，最大间隔时间为分钟)；8、机械设备、安全情况:正常，不正常9、其它:监理情况:1、施工工艺是否按已批准的施工组织设计（方案）执行：是 否2、特种作业人员是否持证上岗:是 否3、砼入模温度测试_次,分别为_.4、砼坍落度见证试验_次，分别为_cm；含气量5、试件取样留置见证:各部位抗压强度标养试件组，编号： ；各部位抗压强度同条件养护试件组,编号： ；弹性模量标养试件组，编号: ;弹性模量同条件养护试件组,编号： ；7、其他情况:发现问题：处理意见：备注：旁站监理人员（签字) 日期: 年 月 日注：本表一式3份，承包单位2份，监理单位1份。石长铁路增建第二线工程TB2 旁站记录表(张拉）工程项目名称： 施工标段： 编号：日 期年 月 日气 候晴阴雨工程地点旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况:1、技术员： 质检员： 作业人员数量： 人；2、主要张拉设备: 型张拉千斤顶 台，编号：；仪表:级精度 压力表( MPa）块，编号：；3、机械设备、安全情况：正常,不正常4、其他:监理情况：1、施工工艺是否按已批准的施工组织设计（方案)执行：是 否2、特种作业人员是否持证上岗:是 否张拉情况记录如下：钢束编 号SJZ伸长量WH伸长量总伸长量偏差率钢束编 号SJZ伸长量WH伸长量总伸长量偏差率发现问题:处理意见:备注： 1、记录中SJZ-为 方向； 2、记录中WH为 方向；3、记录中左、右以面向大里程方向确定 。旁站监理人员(签字） 日期: 年 月 日注：本表一式3份，承包单位2份，监理单位1份.石长铁路增建第二线工程TB2 旁站记录表（注浆)工程项目名称： 施工标段： 编号：日 期年 月 日气 候晴阴雨工程地点旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况：1、施工员： 质检员: 试验员: 2、机械设备、安全情况：正常,不正常3、 型压浆机， 台 ； 4、 型 真 空 泵， 台 5、配合比: 水泥：灌浆剂：水 水胶比 6、其他监理情况：1、施工工艺是否按已批准的施工组织设计（方案)执行：是否2、真空度（Mpa）： 3、水泥浆流动度（S)： 4、灌浆压力 Mpa, 持压 min。.5、制作强度试件 组 编号: 6、注浆时梁体温度 环境温度 浆体温度 7、其它：发现问题：处理意见：备注：旁站监理人员（签字） 日期： 年 月 日注:本表一式3份，承包单位2份,监理单位1份.石长铁路增建第二线工程TB2 旁站记录表（框架桥涵）工程项目名称： 施工标段: 编号：日 期年 月 日气 候晴阴雨工程地点旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况：1、技术员：专职质检人员：试验员：2、模板及支架安装情况:是否符合施工工艺设计要求（是 否)，是否稳固牢靠、接缝严密（是 否)，与砼的接触面是否干净并涂刷隔离剂(是 否);3、钢筋原材料、加工、连接和安装,垫块质量及安装是否满足设计及规范要求（是 否）；4、砼拌制及运输：拌和站拌制， 砼搅拌车运输 ，采用汽车泵输送砼或， 砼标号,砼原材料、施工配合比是否满足设计及规范要求（是 否）;7、砼灌注情况:是否连续灌注 是,(否,最大间隔时间为分钟）;8、机械设备、安全情况:正常，不正常；9、其它:监理情况：1、施工工艺是否按已批准的施工组织设计（方案）执行：是 否;2、特种作业人员是否持证上岗：是 否；3、地基处理或明挖基础试验检测结果是否符合设计及规范要求（是 否）；4、砼入模温度测试_次，分别为_。5、砼坍落度见证试验_次，分别为_cm；含气量6、砼试件见证制作_组,编号:_。7、其他情况:发现问题：处理意见:备注：旁站监理人员（签字） 日期： 年 月 日注：本表一式3份，承包单位2份,监理单位1份.石长铁路增建第二线工程TB2 旁站监理记录表（CFG桩)工程项目名称: 施工标段： 编号:日 期年 月 日气 候晴阴雨工程地点旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况: 1 技术员： 专职质量检查员 ： 试验员:2 施工工艺 :长螺旋钻管内泵压灌注成桩；或3 混合料拌制及运输： 拌和站拌制，坍落度、拌和时间是否按工艺性试验确定的参数进行控制（是 否),采用砼搅拌车运输、泵送混合料，或混合料设计强度，混合料原材料、施工配合比是否满足设计及规范要求（是 否）；4混合料坍落度自检 次/台班: 是否满足经批准的工艺性试验确定的参数要求 （是 否)；5机械设备工作是否正常:是 否6混合料是否连续灌注:是 否7施工情况详见附表8其它:监理情况：1 施工工艺是否按已批准的施工组织设计（方案)执行:是 否2 特种作业人员是否持证上岗:是 否3 混合料坍落度见证试验次/台班，分别为:cm4 混合料试件见证制作 组， 编号:5 是否进入设计要求的持力地层：是,否。6 其它:发现问题:处理意见:备注：旁站监理人员（签字) 日期： 年 月 日注：本表一式3份，承包单位2份，监理单位1份。附表：桩号设计桩底标高(m）实测桩底标高（m）设计桩顶标高(m）实测桩顶标高（m）拔管速度（米/分钟）设计灌注量（m3)实际灌注量（m3)备注旁站监理人员： 年 月 日石长铁路增建第二线工程TB2 旁站监理记录表(管桩)工程项目名称： 施工标段： 编号：日 期年 月 日气 候晴阴雨工程地点旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况: 1 技术员: 专职质量检查员 : 2 施工工艺 ：静力压桩法 锤击法 3 预应力管桩为工厂预制（外购），桩的质量和规格是否符合设计要求（是 否);4吊插前是否重复检查桩架、桩位、桩身（是 否）质量是否合格（是 否），吊点位置是否符合要求(是 否）；5 接桩是否符合设计要求（是 否),接桩铁件是否进行了防腐处理(是 否)；6 机械设备工作是否正常：是 否7 施工情况详见附表8 其它:监理情况：1 施工工艺是否按已批准的施工组织设计(方案）执行：是 否2 特种作业人员是否持证上岗：是 否3 是否进入设计要求的持力地层：是,否；4其它:发现问题:处理意见:备注：旁站监理人员（签字） 日期: 年 月 日注：本表一式3份，承包单位2份，监理单位1份。附表:桩号设计桩顶标高(m）实测桩顶标高（m）入土深度（m)最终贯入度（）桩长(m)备注旁站监理人员： 年 月 日石长铁路增建第二线工程TB2 旁站记录表(水泥搅拌桩)工程项目名称： 施工标段: 编号：日 期年 月 日（填写开始日期)气 候晴阴雨工程地点(里程)旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况：1、技术员:专职质量检查员:试验员:2、施工工艺:3、水灰比： _4、现场喷浆温度：_次/台班，_ _5、连续浆体喷射：正常，不正常.6、机械设备、安全情况:正常,不正常7、施工情况详见附表监理情况：1、施工工艺是否按已批准的施工组织设计（方案）执行：是 否2、特种作业人员是否持证上岗:是 否3、混合材料试件见证制作_组，编号：_。4、按设计及工艺要求复搅多喷（三喷两搅），是，否。发现问题:处理意见:备注：旁站监理人员(签字）日期: 年 月 日注:本表一式3份,承包单位2份，监理单位1份。桩号设计标高拔管速度设计灌注量实际灌注量桩长备注附表:旁站监理人员: 年 月 日石长铁路增建第二线工程TB2 旁站监理记录表（梁架设）工程项目名称： 施工合同段： 编号：日 期年 月 日气 候晴阴雨工程地点-旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况：1、技术员：专职质检人员：试验员：2、机械设备工作是否正常： 是 否3、注浆材料是否符合设计要求：是 否 施工配合比：支座灌浆料 ( ） ： 水（ ），注浆材料拌制是否均匀: 是 否 是否连续灌注：是口 否口 注浆压力是否符合要求:是口 否口 浆液实测温度：4、支承垫石顶面与支座底面间的压浆厚度 5、支承垫石表面是否平整理和凿毛:是口 否口； 锚栓孔内是否有沉渣积水:是口 否口6、支座安装的型号、规格是否符合设计要求：是口 否口；支座锚栓埋置深度和螺栓外露长度是否符合设计要求：是口 否口 7、其它监理情况：1、施工工艺是否按已批准的施工组织设计（方案）执行: 是 否2、特种作业人员是否持证上岗：是 否3、落梁时的支点反力： （Mpa)4、灌浆料试件见证制作组，编号:5、是否达到设计强度时拆除液压千斤顶：是口 否口6、其它:发现问题：处理意见：备注:旁站监理人员（签字） 日期: 年 月 日注：本表一式3份,承包单位2份，监理单位1份。石长铁路增建第二线工程TB2 旁站监理记录表（地基处理岩熔注浆）工程项目名称: 施工合同段: 编号:日 期年 月 日气 候晴阴雨工程地点-旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况：1 技术员： 专职质量检查员 ： 试验员：2 注浆原材料是否符合设计要求（是 否)3注浆孔深度、孔位是否符合要求（是 否）；4注浆孔（分段）注浆结束压力、进浆量、延长时间是否符合要求（是 否）；5注浆过程中地面是否有水平位移 否（是 位移情况）是否有冒浆 否（是 冒浆点位置);是否有地面沉陷、上拱现象否（是 沉陷、上拱情况）;6注浆施工过程中是否符合环境保护要求(是 否)7机械设备工作是否正常：是 否8其它：监理情况：1 施工工艺是否按已批准的施工组织设计(方案)执行：是 否2 特种作业人员是否持证上岗：是 否3注浆情况见附表4其它：发现问题：处理意见：备注:旁站监理人员（签字） 日期： 年 月 日注:本表一式3份，承包单位2份,监理单位1份。附表：孔号水灰比浆液比重注浆结束(分段）孔深注浆量备注压力进浆量延时旁站监理人员：年 月 日附：自动记录原始小单（粘贴)石长铁路增建第二线工程TB2 旁站监理记录表（过渡段）工程项目名称：施工合同段: 编号:日 期 年 月 日气 候晴阴雨工程地点旁站监理部位或工序旁站监理开始时间日 时 分旁站监理结束时间日 时 分施工情况： 1 技术员: 专职质量检查员 ： 试验员：2 过渡段填筑层次：第层；3过渡段级配碎石填料粒径、级配及质量是否符合设计要求（是 否）;4级配碎石中掺入水泥的品种、规格及质量是否符合设计要求（是 否）;5过渡段是否与相邻的路堤及锥体按一体同时施工(是 否）；过渡段与连接路堤的碾压面是否按大致相同的水平分层高度同步填筑并均匀压实（是 否);6靠近台、涵背处是否采用小型振动压实设备分层进行压实（是 否）；横向结构物两侧的过渡段是否对称进行填筑（是 否）;填料分层压实厚度是否符合设计、规范及施工工艺要求（是 否);每压实层是否平整（是 否）;7机械设备工作及安全情况是否正常：是 否8其它:监理情况：1 施工工艺是否按已批准的施工组织设计（方案)执行：是 否；2在每层填筑过程中目测级配碎石是否级配有明显变化： 是 否 ；3每压实层填料虚铺厚度；3特种作业人员是否持证上岗：是 否4其它：发现问题：处理意见：备 注：旁站监理人员（签字） 日期： 年 月 日注：本表一式3份，承包单位2份，监理单位1份。石长铁路增建第二线工程TB2 旁站记录表(框架桥涵)工程项目名称： 施工标段: 编号：日 期年 月 日气 候晴阴雨工程地点旁站监理部位或工序旁站监理开始时间 日 时 分旁站监理结束时间日 时 分施工情况:1、技术员:专职质检人员：试验员：2、模板及支架安装情况：是否符合施工工艺设计要求（是 否）,是否稳固牢靠、接缝严密（是 否）,与砼的接触面是否干净并涂刷隔离剂（是 否）；3、钢筋原材料、加工、连接和安装，垫块质量及安装是否满足设计及规范要求（是 否）；4、砼拌制及运输：拌和站拌制， 砼搅拌车运输 ，采用汽车泵输送砼或， 砼标号，砼原材料、施工配合比是否满足设计及规范要求（是 否）;7、砼灌注情况：是否连续灌注 是，（否,最大间隔时间为分钟)；8、机械设备、安全情况：正常，不正常；9、其它
