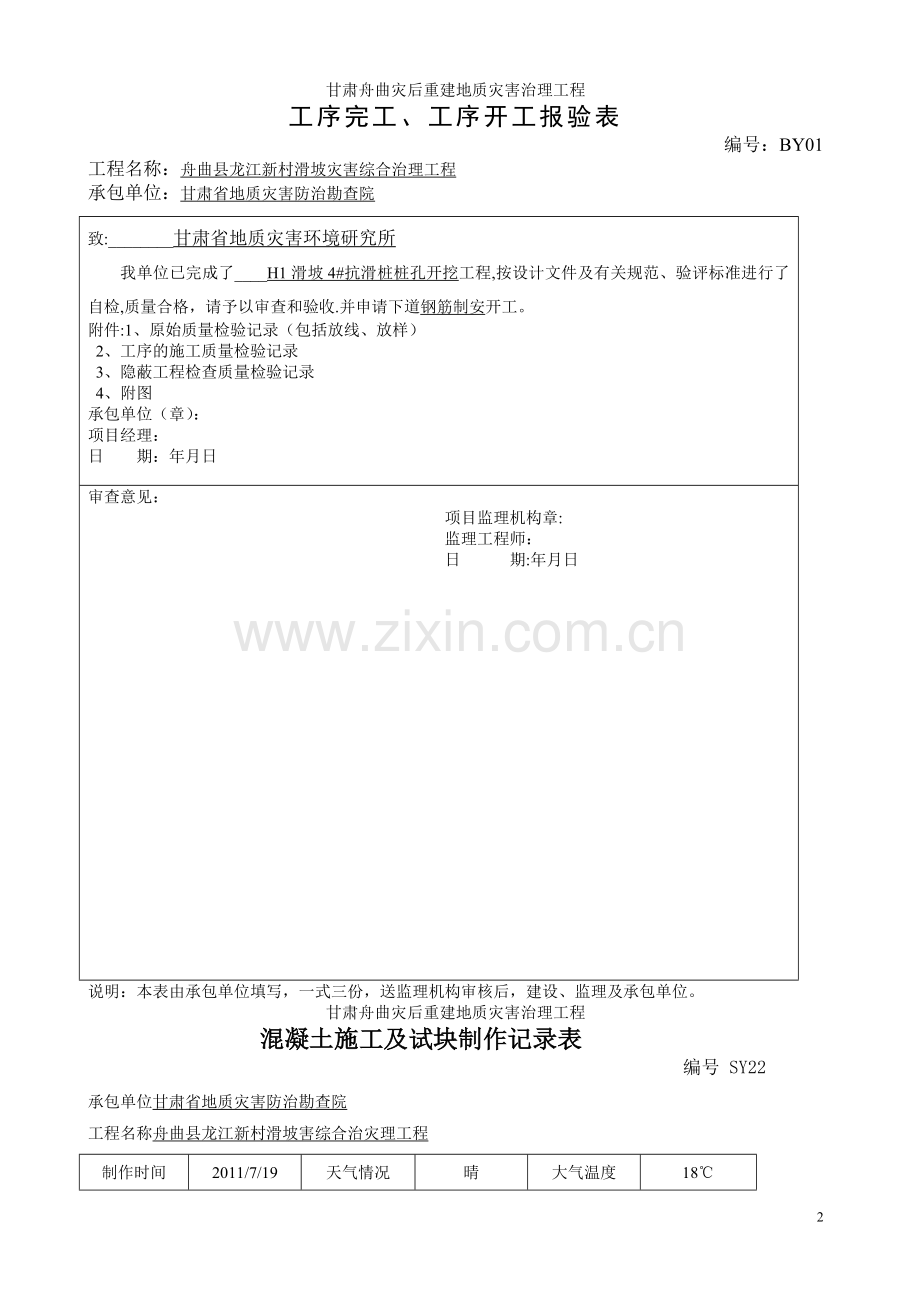

甘肃舟曲灾后重建地质灾害治理工程 工序完工、工序开工报验表 编号:BY01 工程名称:舟曲县龙江新村滑坡灾害综合治理工程 承包单位:甘肃省地质灾害防治勘查院 致:________甘肃省地质灾害环境研究所 我单位已完成了____H1滑坡4#抗滑桩桩孔开挖工程,按设计文件及有关规范、验评标准进行了自检,质量合格,请予以审查和验收.并申请下道钢筋制安开工。 附件:1、原始质量检验记录(包括放线、放样) 2、工序的施工质量检验记录 3、隐蔽工程检查质量检验记录 4、附图 承包单位(章): 项目经理: 日  期:年月日 审查意见: 项目监理机构章:                       监理工程师:                       日   期:年月日  说明:本表由承包单位填写,一式三份,送监理机构审核后,建设、监理及承包单位。 甘肃舟曲灾后重建地质灾害治理工程 混凝土施工及试块制作记录表 编号 SY22 承包单位甘肃省地质灾害防治勘查院 工程名称舟曲县龙江新村滑坡害综合治灾理工程 制作时间 2011/7/19 天气情况 晴 大气温度 18℃ 施工部位(结构名称) 抗滑桩 设计强度等级 C30 试块 编号 尺寸 (mm) ( 3 天)达设计 ( 天)达设计 ( 28 天)达设计 强度 % 强度 % 强度 % H1—04 150 19。4 45 \ \ 40 95 H1—04 150 19。4 45 \ \ 40 95 H1—04 150 19。4 45 \ \ 40 95 原 材 情 况 水泥 试验编号 2011-007 厂家、牌号 陇南润基 品种、规格 P.O42.5 砂 试验编号 2011-013 产地、规格 南峪 含水率 % 石 试验编号 2011—009 产地、规格 南峪 含水率 % 掺合料 试验编号 产地、规格 含水率 % 配比 编号 HP2011—Z—004 水灰比 砂率% Kg/m3 水 灰 砂 石 掺合料 外加剂 下达配比 0。43:1 27 165 386 658 1221 \ 品种:泵送剂 含量:0。1% 调整配比 0。42:1 27 163 386 658 1221 \ 施工情况 及 试 块 制作说明 数量:(m3) 87 拌合物外观: 配比执行情况: 准确计量 计量误差: \ 其它: \ 说明:一式二份,监理单位一份,自存一份 试块制作人 甘肃舟曲灾后重建地质灾害治理工程 抗滑桩(孔)开挖施工记录表 编号:JL03 承包单位 甘肃省地质灾害防治勘查院 工程名称 舟曲县龙江新村滑坡灾害综合治理工程 部位名称 H1—4#抗滑桩 施工日期 2011/7/10 施工天数 80 施工班组长 长忠伟 序号 挖孔时间 编录部位(深度) 地层代号或名称 地层柱状图 地层情况记录 1 4/25 2 Q4del(碎石土) (0—1.4m)黄土状粉土、土黄色,以粉土为主,含少量碎石. (1。4-10m)强风化碳质板岩碎块组成,结构疏松,岩性破碎,手搓变黑有滑腻感,有光泽 (10—16m)炭质板岩,岩性坚硬,成块状。 2 5/2 4 D2(碳质板岩) 3 5/11 6 D2(碳质板岩) 4 5/19 8 D2(碳质板岩) 5 5/25 10 D2(碳质板岩) 6 6/3 12 D2(碳质板岩) 7 6/8 14 D2(碳质板岩) 8 6/12 16 D2(碳质板岩) 9 10 承包单位 监理单位 质检员: 施工员: 年 月 日 监理工程师: 年 月 日 2 甘肃舟曲灾后重建地质灾害治理工程 桩孔护壁工程质量检验报告表(工序) 编号: JL14 承包单位 甘肃省地质灾害防治勘查院 工程名称 舟曲县龙江新村滑坡灾害综合治理工程 检验日期 2011/7/1 施工时段 2011/5/1 部位名称 H1—4#抗滑桩 施工班组长 长忠伟 设计要求:受力筋规格Φ12 数量38(根);护壁厚度200(mm);混凝土强度C25 ;每次护壁高度2 m;保护层厚度50mm; 部位 施工时段 检验项目 受力筋规格 受力筋数量 护壁厚度 混凝土强度 每次护壁高度 保护层厚度 表面平直度 模板安装情况 钢筋制安情况 实测 结论 实测 结论 实测 结论 实测 结论 实测 结论 实测 结论 实测 结论 实测 结论 实测 结论 1 5/1 Ф12 Ф12 38 38 20 23 C25 C25 1。8 1.8 5 5 平直 平直 合格 合格 合格 合格 2 5/10 Ф12 Ф12 38 38 20 23 C25 C25 1。8 1。8 5 5 平直 平直 合格 合格 合格 合格 3 5/18 Ф12 Ф12 38 38 20 23 C25 C25 1。8 1。8 5 5 平直 平直 合格 合格 合格 合格 4 5/23 Ф12 Ф12 38 38 20 23 C25 C25 1。8 1.8 5 5 平直 平直 合格 合格 合格 合格 5 6/2 Ф12 Ф12 38 38 20 23 C25 C25 1。8 1.8 5 5 平直 平直 合格 合格 合格 合格 6 6/7 Ф12 Ф12 38 38 20 23 C25 C25 1。8 1.8 5 5 平直 平直 合格 合格 合格 合格 7 6/11 Ф12 Ф12 38 38 20 23 C25 C25 1.8 1。8 5 5 平直 平直 合格 合格 合格 合格 附件 1、桩孔的开挖施工记录;2、锁口施工记录. 包单位检验结果 项目负责人: 质量检验员: 年 月 日 监理单位验收意见 监理工程师: 年 月 日 说明:本表要与人工成孔质量检查配合检验;该表一式三份,监理单位签证后,返回承包单位一份,送建设单位一份 甘肃舟曲灾后重建地质灾害治理工程 抗滑桩挖孔及护壁工程报验表(工序) 编号:BY15 工程名称:舟曲县龙江新村滑坡灾害综合治理工程 承包单位:甘肃省地质灾害防治勘查院 致:甘肃省地质灾害环境研究所工程监理部 我单位已完成H1滑坡4#抗滑桩挖孔 工程,按设计文件及有关规范、验评标准进行了自检,质量合格,请予以审查和验收。并申请下道钢筋制安开工. 附件:1、抗滑桩挖孔质量检验记录 2、抗滑桩护壁工程质量检验记录 3、抗滑桩地质编录 施工单位(章): 项目经理:日期: 审查意见: 监理单位: 监理工程师:日期: 本表由施工单位填写,一式三份,送监理机构审核后,建设单位一份,监理、施工单位各一份. 甘肃舟曲灾后重建地质灾害治理工程 抗滑桩成孔质量检验表(验槽工序) 编号:JY13 承包单位 甘肃省地质灾害防治勘查院 工程名称 舟曲县龙江新村滑坡灾害综合治理工程 部位名称 H1滑坡4#抗滑桩 检验日期 2011/7/4 施工时段 2011/5/1 施工班组长 长忠伟 检验项目 设计要求 实测 允许偏差 结论 主控项目 1 抗滑段长度 20m 20m 不小于设计值 合格 一般 项目 1 桩孔位 39641。225,41316.094 39641。225,41316.094 ±100mm 合格 2 桩孔深 15900 mm 15900 mm ±300mm 合格 3 净断面尺寸 1。8╳2.4m 1.8╳2。4m —50 mm 合格 4 护壁砼厚度 200 mm 220 mm —50 mm 合格 5 护壁砼面平整度 10 mm 10 mm ≦20 mm 合格 6 垂直度 0。5% 0。45% ≦孔深的0.5% 合格 土方挖运 2.2*2。8*15。9m=98m³ 地质情况简述 黄土状粉土、强风化板岩碎块组成,结构疏松,下伏炭质板岩 检验物的框架尺寸 长2.8m 宽2.2m 承包单位 意见 项目负责人: 质量检验员: 年月日 监理单位 意见 监理工程师: 年月日 说明:一式三份,监理单位审核后,送建设单位一份,返回承包单位一份。 甘肃舟曲灾后重建地质灾害治理工程 各 类 钢 筋 制 安 报 验 申 请 表 编号:BY26 工程名称:舟曲县龙江新村滑坡灾害综合治理工程 承包单位:甘肃省地质灾害防治勘查院 致:甘肃省地质灾害环境研究所(监理单位) 我单位已完成了H1滑坡4#抗滑桩钢筋制安工程,按设计文件及有关规范、验评标准进行了自检,质量合格,请予以审查和验收。并申请下道开工。 附件: 1、各类工程的治安质量检验记录 承包单位(章): 项目经理:日期: 审查意见: 监理单位: 监理工程师:日期: 本表由施工单位填写,一式三份,送监理机构审核后,建设、监理及承包单位各一份。 甘肃舟曲灾后重建地质灾害治理工程 钢筋加工与安装施工记录表 编号: JY07— 承包单位 甘肃省地质灾害防治勘查院 工程名称 舟曲县龙江新村滑坡灾害综合治理工程 部位名称 H1滑坡4#抗滑桩 施工时段 2011/7/12 施工天数 3 制安班组长 长忠伟 主筋材质 及规格 HRB335 主筋连接方式 螺栓连接 其他钢筋连接方式 绑扎 搭接长度 150 主筋间距 500(mm) 箍筋、横向水平筋、 螺旋筋 间距 200(mm) 主筋重量 7。1 (T) 其他钢筋重量 2.1(T) 钢 筋 骨 架 简 图 承包单位 监理单位 质检员: 施工员: 年 月 日 监理工程师: 年 月 日 甘肃舟曲灾后重建地质灾害治理工程 钢筋加工与安装现场质量检验记录表 编号: JY07— 承包单位 H1滑坡4#抗滑桩 工程名称 舟曲县龙江新村滑坡灾害综合治理工程 部位名称 H1滑坡4#抗滑桩 检验日期 2011/7/12 施工时段 2011/7/9 施工班组长 长忠伟 项次 检验项目 设计要求 实测 允许偏差 结果 主控项目 1 钢筋材质及规格 HRB335Ф32Ф14 HRB335Ф32Ф14 不小于设计值 符合设计 一般项目 1 受力钢筋间距(mm) 500 500 ±20 符合设计 2 保护层厚度(mm) 200 200 ±5 符合设计 3 箍筋、横向水平筋、 螺旋筋 间距(mm) 200 200 +0、—20 符合设计 4 钢筋骨架尺寸(mm) 长 20200 20200 ±10 符合设计 宽、高 或直 径 1566 1566 ±5 符合设计 附件 钢筋现场试验报告 检验物的框架尺寸 1566*2000 承包单位自检结论 单位负责人: 质量检验员: 年月日 监理单位意见 监理工程师: 年月日 说明:一式三份,监理单位签认后,返回承包单位一份,送建设单位一份. 甘肃舟曲灾后重建地质灾害治理工程 抗滑桩钢筋笼制安工程质量检验记录表 工程名称:舟曲县龙江新村滑坡灾害综合治理工程合同编号:H1-01 承包单位 甘肃省地质灾害防治勘查院 工程名称 龙江新村滑坡综合治理工程 部位名称 H1滑坡4#抗滑桩 检验日期 2011/7/13 施工时段 2011/7/11 施工班组长 长忠伟 检验项目 设计要求 实测检测 允许偏差 结论 主控项目 1 钢筋材料 螺纹钢 螺纹钢 不小于设计值 符合设计 2 钢筋数量及规格 Ф14 Ф32 Ф14 Ф32 不小于设计值 符合设计 3 滑面(带)主筋接头率 ≤25% ≤20% ≤25% 符合设计 一般项目 1 主筋间距及排距 200 mm 200 mm ±10 mm 符合设计 2 主筋间距及排距 500 mm 500 mm ±20 mm 符合设计 3 钢筋保护层厚度 5cm 5cm ±10 mm 符合设计 4 多排受力钢筋位置 护壁 护壁 ±5 mm 符合设计 5 框架 尺寸 长度 2。8m 2。8m 符合设计 宽、高或直径 2.4m 2。4m 符合设计 检验物的框架尺寸 1.8m×2。4m 承包单位检查评定结果 项目质量检查员:项目技术负责人: 年月日 监理单位检验结论 监理工程师: 年月日 说明:一式三份,监理单位审核后,送建设单位一份,返回承包单位一份。 甘肃舟曲灾后重建地质灾害治理工程 各 类 模 板 安 装 报验申请表 编号:BY27 工程名称:舟曲县龙江新村滑坡灾害综合治理工程 承包单位:甘肃省地质灾害防治勘查院 致:甘肃省地质灾害环境研究所(监理单位) 我单位已完成了H1滑坡4#抗滑桩模板安装工程,按设计文件及有关规范、验评标准进行了自检,质量合格,请予以审查和验收。并申请下道浇注工程开工。 附件: 1、模板制安质量检验质量检验记录 承包单位(章): 项目经理:日期: 审查意见: 监理单位: 监理工程师:日期: 本表由施工单位填写,一式三份,送监理机构审核后,建设、监理及承包单位各一份。 甘肃舟曲灾后重建地质灾害治理工程 模板安装施工记录表 编号:JL08— 承包单位 甘肃省地质灾害防治勘查院 工程名称 舟曲县龙江新村滑坡灾害综合治理工程 部位名称 H1滑坡4#抗滑桩 检验日期 2011/7/14 施工天数 2 施工班组长 长忠伟 相邻两板表面高差(mm) 允许值 15 mm 实测值 7 mm 6 mm 5mm 5mm 7 mm 5mm 表面平整度(mm) 允许值 15 mm 实测值 15 mm 9 mm 5mm 10mm 5mm 5mm 轴线偏位(mm) 允许误差 横轴左端 横轴右端 纵轴前端 纵轴后端 5 3 4 3 3 模内尺寸及 偏差(mm) 长 ±20 mm 0 1 0 0 \ \ 宽 ±5mm 0 1 1 0 \ \ 高程偏差(测模 板上标线)(mm) 允许值 ±20 mm 实测值 3 3 3 \ 垂直度或坡度 允许值 10cm 实测值 2 4 3 \ 预埋件位置准确 准确 接 缝 情 况 良好 支撑稳定情况 稳定 承包单位 监理单位 质检员: 施工员: 年 月 日 监理工程师: 年 月 日 甘肃舟曲灾后重建地质灾害治理工程 模板工程质量检验记录表 工程名称:舟曲县龙江新村滑坡灾害综合治理工程合同编号: H1-01 承包单位 甘肃省地质灾害防治勘查院 工程名称 龙江新村滑坡综合治理工程 部位名称 H1滑坡抗滑桩 检验日期 2011/7/15 施工时段 2011/7/14 施工班组长 长忠伟 项目 设计要求 实测值 允许偏差 结论 外露表面 隐蔽内面 主控项目 1 稳定性、刚度和强度 稳定 稳定 不小于设计值 符合设计 2 结构物边线和设计边线 外模板 不小于10mm 9 mm 0,-10mm 15mm 符合设计 内模板 不小于10m 8 mm +10mm,0 符合设计 3 结构物平截面内部尺寸 ±20 mm +16 ±20 mm 符合设计 4 承重模板标高 3 3 +5mm,0 符合设计 一般项目 1 模板 平整度 相邻两板 面高差 7 mm 6 mm 5mm 5mm 符合设计 局部不平 15 mm 9 mm 5mm 10mm 符合设计 2 板面缝隙 4 mm 3 mm 2mm 2mm 符合设计 3 模板外观 表面光洁、无污物 光洁、无污物 表面光洁、无污物 符合设计 4 脱模剂 均匀涂抹 均匀涂抹 均匀涂抹 符合设计 预留孔洞 中心线位置 准确 准确 5mm 符合设计 截面内部尺寸 18*2。4 18*2。4 +10mm, 0 符合设计 承包单位检查评定结果 质量检查员:项目负责人: 年月日 监理单位检验结论 监理工程师: 年月日 说明:一式三份,监理单位签认后,返回承包单位一份,送建设单位一份. 甘肃舟曲灾后重建地质灾害治理工程 各类基础坑(槽)隐蔽工程质量检验记录表(工序) 编号: JY01— 承包单位 甘肃省地质灾害防治勘查院 工程名称 舟曲县龙江新村滑坡灾害综合治理工程 部位名称 H1滑坡4#抗滑桩 检验日期 2011/7/13 施工时段 2011/4/13 施工班组长 长忠伟 检验项目 设计要求 实测 误差要求 结论 1 基底高程(m) 1382。3 1382.3 ±200mm 符合设计 2 长×宽×深(m) 18*2.4*20 18*2.4*20 不小于设计值 符合设计 3 地基承载力(MPa)) \ \ 不小于设计值 符合设计 4 垫层厚度及质量(m) 10cm 10cm 不小于设计值 符合设计 5 嵌入持力层深度(m) 10m 10m ±100mm 符合设计 6 开挖量(m³) 98 99 ±3% 符合设计 地基地层岩性及完整性 碳质板岩,完整 地下水记录与处理 \ 检测物的框架尺寸 2.2*2。8*16m 蔽隐 部位 工程 图 附件 基础坑(槽)施工记录 监理单位 承包单位 监理工程师: 年 月 日 项目负责人: 质量检验员: 年 月 日 说明:一式三份,监理单位签认后,返回承包单位一份,送建设单位一份. 甘肃舟曲灾后重建地质灾害治理工程 混凝土浇筑开仓报验申请表 编号:BY28 工程名称:舟曲县龙江新村滑坡灾害综合治理工程 承包单位:甘肃省地质灾害防治勘查院 致:甘肃省地质灾害环境研究所工程监理部 我单位已完成了H1滑坡4#抗滑桩工程的钢筋制安、模板制安等混凝土浇筑前的准备工作,请予以审查和验收。准许混凝土开仓浇筑. 附件:1、钢筋制安质量检验记录; 2、模板制安质量检验记录 施工单位(章): 项目经理:日期: 审查意见: 项目监理机构: 总/监理工程师:日期: 本表由施工单位填写,一式三份,送监理机构审核后,建设单位一份,监理、施工单位各一份。抗滑桩混凝土浇筑现场质量检验报告单 工程名称:舟曲县龙江新村滑坡灾害综合治理工程合同编号:H1—01 工程名称 抗滑桩工程 施工时间 11年 7 月14 日 部 位 2#抗滑桩 检验时间 11年 7 月18 日 项次 检验项目 规定值或允许偏差 检验结果 检验方法和频率 1 轴线位移(mm) 10 2,5,5,8,4,2 用尺量,全数检查 2 桩顶标高(mm) ±50 +26,-12,+25,—11,—13,—11 用水准仪或拉线尺量检查,全数检查 3 截面尺寸(mm) +15,-10 +11,-5,-2,+10,-6,—3 用尺量,全数检查 4 表面平整度(mm) 8 3,2,4,1,1,2  用2m靠尺和塞尺,全数检查 5 桩身倾斜度(%) ﹤0。5 0.2,0。1,0。1,0.2,0.4,0.2 用吊线量,查灌注前记录,全数检查 承包单位 自检结论 质检员: 技术负责人: 单位负责人: 年 月 日 监理单位意见 监理工程师: 年 月 日 说明:一式三份,监理单位签认后,返回承包单位一份,送业主单位一份。 甘肃舟曲灾后重建地质灾害治理工程 混凝土搅拌及浇注施工记录 编号:JL09— 承包单位 甘肃省地质灾害防治勘查设计院 工程名称 舟曲县龙江新村滑坡灾害综合治理工程 部位名称 H1滑坡治理工程4#抗滑桩 记录日期 2011/7/15 施工天数 1 施工班组长 王红伟 混凝土 设计强度等级 C30 搅拌机操作负责人 陈科文 何光祥 试验坍落度 130㎜~190mm 搅拌机型号 JZC—350 振动棒型号 ф3。2 开始时间 7月15日 完成时间 7月16日 原材 料及 配合 比 名 称 水泥 砂 石子 水 外加剂 试验配合比 392 669 1189 180 \ 施工配合比 150 256 455 69 \ 每盘称量(kg) 150 256 451 62 \ 坍落度测定 (mm) 1 2 3 4 5 6 7 8 9 10 11 12 150㎜ 145㎜ 160㎜ 160㎜ 156㎜ 165㎜ 165㎜ 160㎜ 160㎜ 160㎜ 160㎜ 160㎜ 搅拌称量记录 (每盘划“—”、以“正”字记数) 正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正正 合计:五十 混凝土数量(m3) 设计 86.4m³ 留试块数 量及编号 砼H1—03 实际 86。8m³ 气候情况 天气 晴转阴 备 注 温度 17℃ 承包单位 监理单位 质检员: 施工员: 年 月 日 监理工程师: 年 月 日 甘肃舟曲灾后重建地质灾害治理工程 抗滑桩工程质量检验记录表(单元) 编号: JY16 承包单位 甘肃省地质灾害防治勘查院 工程名称 舟曲县龙江新村滑坡灾害综合治理工程 部位名称 H1滑坡4#抗滑桩 检验日期 2011/7/19 施工时段 2011/7/15 施工班组长 常忠伟 项 目 设计要求 实测值 实测 允许偏差 结论 主控项目 1 混凝土原材料 砂\卵石 砂\卵石 砂\卵石 不小于设计值 符合设计 2 混凝土强度等级 C30 C30 C30 不小于设计值 符合设计 3 桩体质量完整性 完整 完整 完整 不小于设计值 符合设计 一般项目 1 桩孔长度 20M 20M 20M ±500 符合设计 2 锚固段长度 16M 16M 16M 0,+500mm 符合设计 3 桩孔截面 1.8×2.4 1。8×2。4 1.8×2.4 ±50mm 符合设计 4 桩位 \ \ \ ±200mm 符合设计 5 桩断面 \ \ \ —50mm 符合设计 6 垂直度 H≤5m \ \ \ 50mm; 符合设计 H>5m \ \ \ 250mm 符合设计 7 保护层厚度 20㎝ 20㎝ 20㎝ ±10mm 符合设计 附件 1、 原材料合格证;2混凝土抗压强度值;3、混凝土浇筑质量检验记录;4、钢筋笼制安质量检测记录;5、桩孔的挖孔记录。 检验物的框架尺寸 1.8*2.4*20 承包单位检查评定结果 项目质量检查员: 项目负责人: 年 月 日 监理单位检验结论 监理工程师: 年 月 日 说明:一式三份,监理单位审核后,送建设单位一份,返回承包单位一份。 甘肃舟曲灾后重建地质灾害治理工程 工程计量表 编号:JY27 承包单位 甘肃省地质灾害防治勘查院 工程名称 舟曲县龙江新村滑坡灾害综合治理工程 分项工程 H1滑坡4#抗滑桩 工程部位 4#抗滑桩 序号 分部分项工程名称 计量单位 核准计量数量 备注说明 1 抗滑桩锁口护壁钢筋砼 M³ 8.3 2 桩孔开挖 M³ 85 3 桩身钢筋制安 T 10。9 爬梯、锁口、护壁 4 浇注 M³ 86。5 承包单位 监理单位 计量人: 项目经理:    年  月  日 监理工程师:     年  月  日
