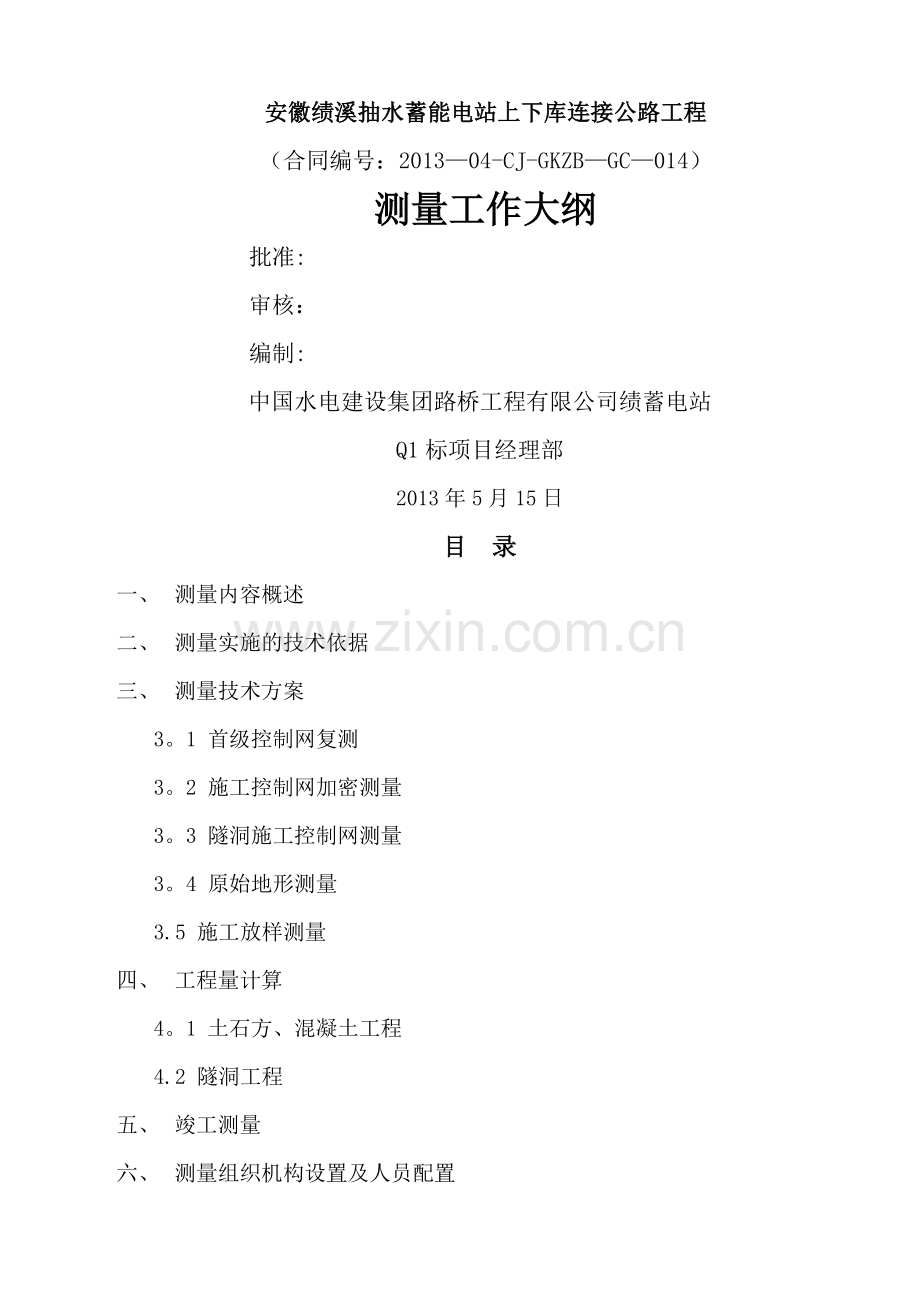

工程测量工作大纲.doc_第1页
第1页 / 共17页
工程测量工作大纲.doc_第2页
第2页 / 共17页
工程测量工作大纲.doc_第3页
第3页 / 共17页
工程测量工作大纲.doc_第4页
第4页 / 共17页
工程测量工作大纲.doc_第5页
第5页 / 共17页
点击查看更多>>
资源描述

1、安徽绩溪抽水蓄能电站上下库连接公路工程(合同编号:201304-CJ-GKZBGC014)测量工作大纲批准:审核:编制:中国水电建设集团路桥工程有限公司绩蓄电站Q1标项目经理部2013年5月15日目 录一、 测量内容概述二、 测量实施的技术依据三、 测量技术方案3。1 首级控制网复测3。2 施工控制网加密测量 3。3 隧洞施工控制网测量 3。4 原始地形测量 3.5 施工放样测量 四、 工程量计算4。1 土石方、混凝土工程4.2 隧洞工程五、 竣工测量六、 测量组织机构设置及人员配置七、 主要测量仪器设备八、 测量实施进度计划九、 测量点设置及保护措施十、 安全防护与成果质量控制措施十一、 测

2、量人员工作履历及资质、仪器检定证书安徽绩溪抽水蓄能电站上下库连接公路工程测量工作大纲一、 测量内容概述绩溪抽水蓄能电站位于安徽省绩溪县伏岭镇,位于安徽和浙江交界的皖南山区.上水库位于登源河的北支流源头赤石坑沟林场一带,上水库主要建筑物有上水库大坝、环库公路、库岸防护等,下水库位于登源河的北支流、赤石坑沟口。本标项目主要有安徽绩溪抽水蓄能电站的上下库连接公路、进场公路、下水库库岸公路南段、开关站一期开挖、业主营地场平、至爆破器材库道路、进厂交通洞至开关站公路共8个项目,施工内容主要有路基开挖、回填,隧道开挖与支护,路面混凝土施工及他附属工程项目,其中涉及到的测量工作主要有:1。1首级控制网复测1

3、.2施工控制网建立1。3原始地形测量1.4施工放样测量1.5计量测量和工程量计算1。6竣工测量二、测量实施的技术依据(1)水电水利工程施工测量规范(DL/T5173-2012)(2)国家三、四等水准测量规范(GB/T128982009)(3)有关招、投标文件,设计图纸等。三、测量技术方案3.1首级控制网复测首级控制网复测是在设计院提供的II等控制网点的基础上对点位间平面控制网采用测角测边比较进行,水准点采用三角高程进行复测。施测方法:对平面控制网采用测角测边比较进行,水平角观测采用全圆方向观测法,按照三等技术要求进行观测,每个方向观测9测回,按照规范要求配置度盘;高程测量采用光电测距三角高程,

4、每个观测方向天顶距用中丝法观测4测回,斜距观测时照准前视(或后视),测斜距4次,并读取气象数据,记录斜距、温度和气压值,温度气压直接在测站上输入全站仪里改正。具体23个控制点分四站进行施测(设站点分别是02、08、13、21)。具体观测顺序如下:第一站:在21设站,后视23,正镜以顺时针方向依次观测20、19、18、17、16、22直到23,倒镜反之,共有7个观测方向。第二站:在02设站,后视04,正镜以顺时针方向施测依次为06、10、01、03回到04,倒镜反之,共有5个观测方向。第三站:在08设站,后视06,正镜以顺时针方向施测依次为07、09、11、05、04回到06,倒镜反之,共有,共

5、有6个观测方向。第四站:在13设站,后视22,正镜以顺时针方向施测依次为16、15、14、10、12、回到22,倒镜反之,共有6个观测方向。 控制网复测测站及观测方向设置图见下图3.1。1技术要求(1)平面控制相关要求见表3.11、3.1-2.表3.1-1 水平角方向观测法技术要求()等级仪器标称精度光学测微器两次重合读书差两次照准读数差半测回归零差一测回中2C较差同方向值各测回互差三等2368139备注:若测站观测方向数超过6个时,应分组进行观测。分组观测应包括两个共同方向(其中一个为共同零方向),其两组共同方向观测角之差,不应大于同等级测角中误差的2倍.两组观测值按等权观测进行测站平差.表

6、3。12 测距作业技术要求等级测距仪标称精度mm/km测距限差气象数据一测回读数较差mm测回间较差mm往返或光段较差mm温度最小读数气压最小读数Pa测定时间间隔数据取用三等3352(a+bD)0。250每边观测始末每边两端平均值注1:光电测距仪一测回的定义为照准一次,测距离4次.注2:往返较差必须将斜距化算到同一高程面上方可进行比较。(2)高程控制相关要求见表3。13、3.1-4.表3.13 全站仪测量斜距和高差的测回数要求等级仪器标称精度斜距和高差的测回数测距精度mm/km测角精度()盘左 盘右三等5244注:一测回为照准一次,测距离和高差4次。表3。14 光电测距三角高程导线测量的技术要求

7、等级仪器标称精度最大视线长度斜距测回数天顶距仪器高棱镜高丈量精度mm对向观测高差较差mm 隔点设站两次观测高差较差mm附合或环线闭合差mm测距精度mm/km测角精度()对向观测 m隔点设站m测回数指标差较差()测回差()中丝法三丝法三等5270030044385235812注:S为斜距km;L为线路总长,km.斜距观测一测回照准一次,测距离4次。3.1。2 外业观测(1)水平角观测 外业水平角观测前,必须对精密测角仪器进行检验和校正。检验项目和检验方法按GB/T 17942的有关规定执行.外业观测时应遵守以下规定:(1)观测应在成像清晰、稳定的条件下进行。晴天的日出、日落和中午前后,如果成像模

8、糊或跳动剧烈,不应进行观测。(2)观测前先检查电池电压是否符合要求;(3)观测过程中,仪器气泡中心偏移值不得超过一格。当偏移值接近限值时,应在测回之间重新整平仪器.(4)观测过程中,待仪器温度与外界气温一致后开始观测,应用测量伞遮阳;边长观测时应对大气的温度、气压进行测量并记录。(5)采用人工记录,每测回开始要读、记完整的数字,以后可读、记小数点后的数.小数不得划改,整数部分读、记错误,在同一测回或距离往返测量中,只能划改一次。(6)水平角观测误差超过3.51要求时,应在原来度盘位置上进行重测,并符合下列规定:1)上半测回归零差或零方向2C超限时,该测回应立即重测,但不计重测测回数。2)同测回

9、2C较差或各测回同一方向值较差超限,可重测超限方向(应联测原零方向)。一测回中重测方向数超过测站方向总数的1/3时,该测回重测。3)若测错方向、读错、记错、气泡中心位置偏移超过1格或个别方向临时被档,均可随时进行重测。4)重测必须在全部测回数测完后进行。当重测测回数超过测回总数的1/3时,该站应全部重测。(7)观测手簿的记录、检查和观测数据的划改应遵守下列定:1)水平角观测的秒值读、记错误,应重新观测,度、分读、记错误可在现场更正。但同一方向盘左、盘右不得同时更改相关数字.2)天顶距观测中,分的读数在各测回不得连环更改。(2)距离测量测距作业应注意以下事项:1)测距前应先检查电池电压是否符合要

10、求.在气温较低的条件下作业时,应有一定的预热时间。2)测距时应使用相配套的反射棱镜.未经验证,不得与其他型号的相应设备互换使用。3)测距应在成像清晰、稳定的情况下进行。雨、雪、雾及大风天气不应作业。4)反射棱镜背面应避免有散射光的干扰,镜面不得有水珠或灰尘沾污.5)晴天作业时,测站应用测伞遮阳,不宜逆光观测.严禁将仪器照准部的物镜对准太阳.架设仪器后,测站、镜站不得离人。迁站时仪器应装箱。6)当观测数据出现分群现象时,应分析原因,待仪器或环境稳定后重新进行观测.7)通风干湿温度计应悬挂在测站(或镜站)附近,离开地面和人体1.5m以外的阴凉处,读数前必须通风至少15min;气压表要置平,指针不应

11、滞阻.8)距离测量人工记录时,每测回开始要读、记完整的数字,以后可读、记小数点后的数。厘米以下数字不得划改。米和厘米部分的读、记错误,在同一距离的往返测量中,只能划改一次。(9)测距边的归算应遵守下列规定:1)经过气象、加常数、乘常数(必要时顾及周期误差)改正后的斜距,才能化为水平距离。2)测距边的气象改正按仪器说明书给出的公式计算。3)测距边的加、乘常数改正应根据仪器检定的结果计算。(3) 内业资料整理作业组对首级控制网的原始记录和计算数据进行初检复检,发现有问题及时处理。测量技术负责人对所有观测资料进行终检,保证观测数据的准确性,然后进行水平角和边长的对比。水平角的比较:实际观测角度经过计

12、算后和设计院提供的成果坐标计算的角度进行对比.边长的比较:经过温度、气压、加乘常数及边长投影的改正(温度、气压在测站改正)后的斜距改算为平距后和设计院提供的成果坐标计算的边长距离进行对比。高程的比较:根据测量改正后的斜距和天顶距计算高差来和设计院提供的成果坐标计算的高差进行对比。平面网边长投影面为640m高程面(1985国家高程基准).观测记录数据整理,三等内业计算数字取位要求:1)方向观测值、方向改正数、方位角值取0。1;2)边长值、长度改正数、坐标值取1.0mm。(4)复测成果报告1。水平角观测对比表 2。斜距观测计算表 3.控制网复测成果比较表4.水平角观测原始记录表 5。天顶距、斜距观

13、测原始记录表3.2施工控制网加密测量施工控制网的建立是在首级控制网复测完成后进行的,施工控制网的建立主要采用全球定位系统(GPS)或导线(网)测量的方法建立,GPS网按四等要求测设,导线测量采用四等。各等级控制网根据水电水利工程施工测量规范(DL/T51732012)中的各项规定进行加密测量。3.2。1控制网选点和埋设由于本工程线路较长,工作面较多,沿线地势起伏大,平面控制网网点宜选在通视良好,地基稳定且能长期保存的地方。测线离障碍物的距离不小于1.5m,并避免视线通过吸热、散热快的地方;点位埋设主要采用在工地施工区域以外不受施工干扰且易于保存和使用的地点进行选点埋设钢筋(钢筋顶面凿一原点或锯

14、画十字丝);或在裸露且非常稳定的岩体上刻画点位标记并以红油漆涂描明显。点位的埋设还要满足规范中GPS网对选点、埋石的规定:1。网点应选在视野开阔、无障碍物,被测卫星的地平高角度在15以上的地方。2。网点应远离大功率无线电发射源和高压线,前者距离不得小于200m,后者距离不得小于50m。3.网点宜具有一个以上通视方向。随着工程的进展,放样的需要逐步加密、补充控制点,使施工放样直接在控制点或其它加密点上进行,以提高轮廓点放样的进度及可靠性。3。2。2平面控制网测量平面控制网采用GPS测量、导线测量、三角测量相结合的方法测量,隧道内主要用导线测量.(1)GPS测量1加密平面控制网复测采用四等GPS静

15、态测量方法,采用边联接的形式进行.2平面控制网复测的主要技术要求应符合下表四等的技术指标规定。3GPS观测应遵守下列规定:1).GPS卫星定位的主要技术要求要满足下表中四等的技术要求2).GPS网测量不观测气象元素,只记录天气情况。3).每时段观测前后各量取一次GPS天线高,两次较差允许偏差为1mm.4)。GPS作业时,应做好测站记录.包括观测日期、天气情况、控制点点名、时段号、接收机序列好、天线高、开关机时间等相关信息。4。 GPS外业观测观测组必须遵守调度命令,按规定的时间同步观测同一组卫星.当不能按计划到达点位时,应及时通知其它各组,并经观测计划编制者同意对时段作必要的调整,观测组不得擅

16、自更改观测计划.每个测站在三脚架上安装接收机,通过基座光学对中器精确对中,整平,其对中误差不超过1mm;用钢尺在不同的方向量取天线高三次,三次互差不超过3mm,取其平均值;天线高度在观测前后分别用钢尺量测,其前后互差值不超过3mm时,取前后平均值作为最终天线高(若互差超限,应查明原因,提出处理意见并记如测量记录手簿记事栏)。打开接收机,仪器工作信号灯显示正常后,看卫星的接收显示数大于等于4个以上,各项准备工作完成后,由动态转换成静态;各个测站统一时间,由负责人统一开始时间和结束时间。采用静态边连式的观测方法,按四等网要求施测。每测段同步观测一般为60min,接收机的其他参数设置为:卫星截止高度

17、角为15;数据采样率为15S;同步接收卫星的个数不少于4颗.接收机开始记录数据后,应及时将测站名、时段号、天线高等信息记录好。对讲机等通讯工具应关闭,或放在离接收机10米20米远的地方。时时观察数据接收情况,如卫星数、信噪比及精度因子等,若观测质量不佳,应及时联络负责人,延长有效观测时间。对特殊的变化过程(如刮风、下雨等作业中出现的异常情况)、仪器显示的警告信息及处理情况等均应作必要的记录.观测员在作业期间不得擅自离开测站,应防止碰动仪器或仪器受震动。注意防止行人和其它物体靠近天线遮挡卫星信号。经检查,调度命令已执行完毕,所有规定的作业项目已经完成并符合要求,记录和资料完整无误后方可迁站。外业

18、记录的管理应符合下列要求: 当天的观测记录数据应及时录入计算机硬盘,并拷贝成一式两份;数据文件备份时,不得进行任何剔除或删改,不得调用任何对数据实施重新加工组合的操作指令; 测量手簿应按控制网装订成册,交内业验收.为确保数据安全,每天的数据应及时存盘保存。5. 平面加密点测量数据处理(1) GPS基线处理基线的处理采用与接收机配套的软件进行,我们采用的是徕卡LGO7.0软件,在处理基线时先用软件默认基线解算设置(数据采样间隔是15,截止角是15),解算全部基线,再参考基线残差图修改基线观测数据图。将基线残差图中跳动较大的地方屏蔽,但要保证每条残差线的连贯性。如果有的线段中间变化大必须做屏蔽的话

19、,那么在屏蔽后解算基线用搜索法.对于残差有整体性的,可修改基线解算设置里的采样间隔和高度角。在修改了基线观测数据图后再做基线解算。这是一个重复的过程,最后尽量使基线残差图是几根平滑且紧靠中线的线条,以提高基线的质量,使它的残差图、整数解误差都满足规范的要求.同时,在解算好基线后要做同步环、异步环、闭合差、复测基线较差的检验.对不合格的要再次修改、删除或重测。(2)外业数据质量检核1。同一时段观测值的数据剔除率,其值宜小于10.2.GPS网基线处理中,复测基线的长度较差ds,两两比较应满足下式的规定:ds22式中:相应级别规定的精度(按实际平均边长计算)1. GPS网外业基线预处理结果,同步环各

20、坐标分量闭合差及环线全长闭合差应满足下式的规定:Wx(n/5) Wy(n/5) Wz(n/5) Ws(3n/5)式中:n闭合环边数;相应级别规定的精度(按实际平均边长计算)。Ws=Wx2+ Wy2+ Wz2(3).当所有的检验都通过以后再进行平差计算(4).解算方法采用徕卡LGO7。0静态数据后处理软件,对各方面检查计算,满足要求进行严密平差。高程采用GPS拟合高程测量.(2)导线测量各等级控制测量精度及技术指标要求表4。1-1 光电测距附合(闭合)导线技术要求等级附合导线总长(km)平均边长(m)测角中误差()测距中误差mm全长相对闭合差方位角闭合差()测回数水平角天顶距四等1.83002。

21、571:350005n为测站数63注:表中数据是按照直伸附自导线中点(最弱点)的点位中误差不超过计划10m的要求计算。表4.1-2 水平角方向观测法技术要求()等级仪器标称精度光学测微器两次重合读书差两次照准读数差半测回归零差一测回中2C较差同方向值各测回互差四等2368139表4.13 测距作业技术要求等级测距仪标称精度mm/km测距限差气象数据一测回读数较差mm测回间较差mm往返或光段较差mm温度最小读数气压最小读数Pa测定时间间隔数据取用四等5572(a+bD)1.0100每边测定一次测站端观测值注1:光电测距仪一测回的定义为照准一次,测距离4次.注2:往返较差必须将斜距化算到同一高程面

22、上方可进行比较.(3) 高程测量高程测量采用电磁波测距三角高程,高程点是在平面控制点的基础上布设成高程导线或三角高程网。电磁波测距三角高程测量按照规范规定的要求操作,主要有:1. 电磁波测距三角高程测量可采用每点设站法或隔点设站法。宜优先使用隔点设站法,两种方法可以交替使用。隔点设站时.应每站变换仪器高或位置观测两次。2. 每站测前测后,各量测一次仪器高和棱镜高,两次互差不得超过2mm;采用每点设站法可单向观测,但总的观测测回数不变.3. 电磁波测距三角高程测量每点设站法的技术要求见表4.3。44. 采用电磁波测距时,观测方法和作业要求,气象元素测定,成果记录及重测取舍,加常数、乘常数修正值的

23、计算及边长归算等,均按照本规范的 规定执行。5. 采用全站仪进行三角高程测量时,可在全站仪上输入各项改正参数后,直接读取高差或使用天顶距计算高差.采用全站仪进行三角高程测量的测回数见表4.3.7电磁波测距三角高程测量时还应遵守下列规定:1. 高程路线应附和或闭合于高一级的高程控制点上2. 全站仪观测斜距、平距和高差时,温度变化超过1,宜在测回间重新输入温度后在进行观测。3. 当三角高程路线的长度短于估算的最短水准路线长度的1/2时,可将附合、闭合限差放宽到原限值的2倍。3.3隧洞施工控制网测量1、洞外平面控制网(1)洞外平面控制网可布设为三角网、GPS网或导线网、控制网的等级按表3。3.42选

24、取。控制网边长投影基准面采用上水库坝顶与下水库进/出水口底板高程的平均高程面即640m高程面(1985国家高程基准)。洞外平面控制网宜采用GPS或三角网测量方法。 表3。3-1地下工程洞外平面控制测量技术要求测量方法控制网等级测角中误差()洞室相向开挖长度L (km)GPS测量二等1020三等510四等5三角形网测量二等1。0710三等1。847四等2.54导线测量二等1。0610三等1。836四等2。53(2)每个开挖洞口宜测设不少于3个相互通视的平面控制点和2个高程控制点.(3)洞外高程控制测量可采取用水准测量或电磁波测距三角高程测量的方法,其测量等级按表3。3-2选取.表3。3-2地下工

25、程洞外高程控制测量技术要求部位等级每千米高差中误差(mm)洞室相向开挖长度L (km)洞外三等3820四等528等外1022、洞内控制测量(1)洞内平面控制测量宜采用采用长边直伸导线或多环导线,导线分为基本导线和施工导线.(2)洞内平面控制测量的等级根据洞室相向开挖长度按表3.33选取。 表3。33地下工程洞内平面控制测量技术要求测量方法控制网等级测角中误差()洞室相向开挖长度L (km)导线测量二等1.0920三等1。849四等2.524一级52(3)洞内高程控制测量可采取用水准测量或电磁波测距三角高程测量的方法,其测量等级按表选取.部位等级每千米高差中误差(mm)洞室相向开挖长度L (km

26、)洞内三等4。5820四等5.528等外152(4)基本导线的边长宜近似相等,直线段不宜短于200,曲线段部宜短于50m.导线边视线距离设施不小于0。2m.(5)施工导线点宜50m左右布设一点,每200m左右应与基本导线附合。(2)地下工程相向开挖中线的贯通限差不大于表3。3-4的规定.表3.34贯通测量限差相向开挖长度(km)限差(mm)横向高程510080591509143001420400(3) 控制测量对贯通中误差的影响值不大于3.35.表3.35控制测量对贯通中误差的影响值的限差相向开挖长度(km)中误差(mm)横向高程地面地下地面地下525402030593760914751201

27、4201001703。4原始地形测量1).图根点布置(1)部分首级控制网点作为图根点。(2)施工控制网点作为图根点。(3)根据需要支导线点作为图根点。2)。原始地形测图比例尺应为1:500.3).基本等高距为1m。4)。地形图精度见表3。41。表3.41 地形图精度规定表地形图上地物点点位中误差mm等高线高程中误差基本等高距高程注记点高程中误差基本等高距平地、丘陵地山地、高山地平地、丘陵地山地、高山地1/30。50。750。51注:森林、隐蔽等特殊困难地区,可将表中规定放宽0.5倍。5)。全站仪采用坐标法,自动记录,数据下载。测量地物点测距最大长度为400m,测量地形点测距最大长度为600m。

28、6). 地形点的密度根据地形、地物变化的复杂程度确定,一般为图上1cm3cm.7)。使用南方测绘绘图软件CASS 9.0绘制地形图作为计量依据。8)。土石分界线测量(1)先由地质工程师确认土石分界线范围.(2)在和测量监理联合进行土石分界线测量。(2)土石分界线数据采集根据监理工程师要求采用断面法和地形图测量法。3。5施工放样测量施工测量放样将贯穿整个施工过程,施工放样所采用的测量点均以导线控制网点为基础,洞外原则上采用加密控制点进行施工测量放样。放样方法一般点使用极坐标法. 放样前,将施工区域的平面、高程控制点、轴线点、测站点等测量成果,以及工程部位的设计图纸中的各种坐标、方位、几何尺寸等数

29、据进行认真计算、校核并编制成放样数据手册,供放样使用。放样基本过程包括:建立等级控制、根据实际建立放样测站点、放样开挖轮廓点、及时检查开挖面、断面测量绘制、砼衬砌放样、竣工断面测量绘制等。需要计算的工程坐标系统非常多,正确领会设计图、编写合适程序用于开挖、衬砌测量过程对提高放样效率、放样质量十分关键。3。5。1 隧洞内施工测量放样放样方法的选择以满足放样点位的精度要求为原则,一般采用极坐标法和后方交会。开挖过程注意设立岩体立面平面、高程校核点.一般洞室轮廓点具体放样如下:设站导线控制点(或测站点),后视导线控制点(或测站点),检核输入测站和后视是否正确。由于洞内采光、施工干扰等原因,输入点数据

30、时要做到观测人员和记录人员互相回报确认。选择放样方法时,应考虑检核条件。没有检核条件的方法(如极坐标法、后方交会法等)必须在放样后采用异站的方法进行检查。对轮廓放样点进行检核的方法可根据不同情况而异,但应简易而行,以发现错误为目的,检查结果应记入放样手簿.放样与检核尽量同时进行,必要时可另派小组进行检查.所有的作业面测量放样完毕后必须由班组长进行放样数据校核确认无错误后给施工人员开放样通知单现场交点。测站点离掌子面15米左右比较合适,观测手与作点人员沟通比较方便,掌子面情况也易了解,也利于避开施工干扰。通常测出轮廓点附近任意点的坐标,利用计算器编程计算任意点与设计的差值(侧墙点调整偏距、顶部点

31、调整高程),调整后再测量,直至调整至设计线为止.轮廓点特征点(拱肩、顶拱、边墙)需要放样、轮廓中间点根据开挖要求选择0.52m放样间距。开挖放样点的点位限差须满足水电水利工程施工测量规范(DL/T51732012)的规定.开挖桩号、偏距、高程满足设计图要求,一般配合熟练的作业小组放样一个点需要移动测点23次,一次放样过程应在半小时内完成。开挖后及时测量开挖断面,用于指导修规、提交验收.及时发现欠挖能节约施工成本,利于下道工序进行.断面测量时逢5m或特征桩号在两侧墙标写桩号,同时标定一定数量的高程。测量断面时测站点要求布置在设定桩号即可(偏距无要求),测站点实际桩号与设计桩号小于5cm。四、工程

32、量计算4.1 土石方、混凝土工程(1)开工前,实测工程部位的原始地形图或断面图;施工过程中及时测绘不同材料的分界线,并定期测绘收方地形图或断面图;工程竣工后,实测竣工地形图或断面图.各阶段的地形图和断面图均为工程量计算和工程量结算的依据.(2)断面间距可根据用途、工程部位和复杂程度在5m20m范围内选择。有特殊要求的部位按设计要求执行。(3)采用CAD制图,地形图和断面图的比例尺,根据用途、工程部位范围大小在1:2001:1000之间选择。(4)断面测量时测点的精度要求见下表6。11.表6。11 断面测量测点的精度要求(cm) 断面类别测点相对于测站点的限差平面高程原始、收方断面1010土石方

33、工程竣工断面55混凝土工程竣工断面22(5)断面测点应以能正确反映断面形状、满足面积计算精度要求为原则,测点间图上距离不大于3cm,地形变化处应加密测点.断面宽度应超过工程部位边线。(6)施工过程中应定期测算已完成的工程量,工程量的计算应以测量收方的工程量计算成果为依据.(7)工程量的计算应符合下列规定:、用于工程量计算的地形图或断面图是现场实测的。、面积计算方法可采用CAD面域法。、土石方工程收方,应根据实测的各种材料分界线分别计算各种材料的方量。、混凝土填筑块收方,基础部位应根据基础开挖竣工图计算,基础以上部位可直接根据水工设计图的几何尺寸及部位的实测平均高程进行计算。4.2 隧洞工程(1

34、)施工过程中应及时测绘收方(验收)断面图;工程竣工后,各阶段的断面图均为工程量计算和工程量结算的依据。(2)断面间距可根据用途、工程部位和复杂程度在3m5m范围内选择.有特殊要求的部位按设计要求执行。(3)采用CAD制图,地形图和断面图的比例尺,可根据用途、工程部位范围大小在1:501:200之间选择.(4)断面测量时测点的精度要求见表22。(5)断面测点以能正确反映断面形状、满足面积计算精度要求为原则,测点间距离不大于2m,地形变化处加密测点.断面宽度应超过工程部位边线。(6)施工过程中应定期测算已完成的工程量,工程量的计算以测量收方的工程量计算成果为依据。(7)工程量的计算应符合下列规定:

35、、用于工程量计算的地形图或断面图是现场实测的.、面积计算方法可采用CAD面域法。(8)应根据实测的数据计算石方洞挖工程量,衬砌混凝土可直接根据水工设计图的几何尺寸来计算工程量。五、竣工测量随工程的进展、按竣工测量的要求,逐渐积累竣工资料.待每一单项工程完工后,均对该工程进行一次全面的测量。竣工测量的精度不应低于放样精度.竣工测量包括下列主要项目(1)主要建筑物基础开挖建基面的1:2001:500竣工地形图或纵、横断面测量.(2)建筑物过流部位或隐蔽部位形体测量。(3)测绘地下工程开挖、衬砌竣工断面图。(4)外部变形监测设备埋设安装竣工图。(5)建筑物的各种主要闸、孔、洞、墙的体形测量.(6)收

36、集、整理金属结构、机电设备埋件安装竣工验收资料。 竣工测量后及时向监理人报送实测地形图、纵横断面图、测量技术总结报告、工程量决算表等规范要求的各种资料以及监理人认为有必要提交的资料。六、测量组织机构设置及人员配置6.1 测量组织机构设置本项目测量机构称为测量队,由测量队队长负责本项目测量工作的实施及相关的管理工作,测量队内分外业组合内业组,内业组设置专人负责内业资料的整理和上报;外业组根据工作的需要设置外业一组,二组,三组等等,主要负责外业测量工作,包括控制网的建立、加密测量,施工放样等本工程的所有测量工作。测量队组织机构设置如下图:测量队队长 内业组外业二组外业一组6。2 测量人员配置针对本

37、工程的施工特点及要求,选派多年从事水电建设工程施工测量工作、责任心强、专业水平高的技术人员担任本工程的管理干部,建立质量责任制,组建一支专业测量队,目前由4人组成。其中:队长1人,由中级职称人员担当,负责技术和质量安全工作;助理工程师1人;测量工2人,随着测量工作展开,根据实际情况增加相应测量人员.设立专门的内业人员一名掌控本标的设计图纸与验收资料。按施工部位或区域分成若干个测量作业组,每个作业组设组长1名.以上人员均有多年从事水利水电工程施工测量的经历,专业知识全面,经验丰富,完全能胜任该项目施工测量工作.工程开工前提交前期进厂测量人员资格证书,报送工程师审核.根据本工程实际进展情况,可做适

38、当调整,测量人员和设备应达到满足本工程的正常需要.七、主要测量仪器设备工程开工前提交前期进厂仪器设备清单及其检定证书,报送工程师审核.本工程拟配备以下性能稳定、质量可靠耐用、精度符合要求的测量仪器设备,测量仪器设备配置见表91.表91 测量仪器设备配置表序号仪器设备名称型号精度数量备注1Leica全站仪TCR80222+2ppm1台套瑞士2TOPCONHiper IIG3mm+0。5ppm6台套中国3计算机CASIO FX9860GII3个4对讲机KENWOOD6部八、测量实施进度计划测量实施进度计划和本工程的施工进度计划相对应,前提是满足进度计划的要求,具体计划如下序号测量工作名称测量时间备

39、注1首级控制网复测2013。05.042013.05.182施工控制网建立2013.05。182013.05。26根据工作需要及时增设控制点3原始地形测量2013。05。28根据施工进度安排及时测量4施工放样2013。05.20完工九、测点设置及保护措施本工程中首级控制网点是由设计院做的墩标,由于本工程线路较长,工作面较多,沿线地势起伏大,所以在做施工控制网时采用在工地施工区域以外,不受施工干扰且易于保存和使用的地点进行选点埋设钢筋(钢筋顶面凿一原点或锯画十字丝);或在裸露且非常稳定的大岩石上刻画点位标记并以红油漆涂描明显,同时在点位附近做好警醒提示标志,确保点位不被人为破坏.测量工作中要经常

40、检查和校核点位坐标,发现移位或其它变化要及时处理,确保控制点的准确性和可靠性,防止出现测量放样错误。十、安全防护与成果质量控制措施本工程中选派多年从事水电建设工程施工测量工作、责任心强、专业水平高的技术人员担任本工程的管理干部,建立质量责任制,严格执行IS9002质量体系文件施工测量控制程序(CX.9。26B1),形成强有力的质量管理体系和质量保证体系,推行“全面质量管理,参加工程施工的所有测量人员都熟悉现场情况,明确每个人的职责,确保施工测量的准确性。1) 严格按规范规定的方法和格式,作好原始记录。保证原始测量记录的完整性和准确性。放样使用的所有数据、放样图,实行一对一的校核制和责任制;严格

41、执行三检制,测量队外业技术员要对当天完成的放样成果进行验算,测量班长要对放样的成果进行复核,测量内业技术员要队放样的成果进行终检,确保放样成果的准确。2) 测量队外业人员对当天完成的验收资料应及时交还内业人员,内业人员在收到验收资料后应及时地对资料进行整理,并及时上报监理审核。3) 定期和不定期对测量仪器工具进行检验、校正,维护保养,使其处于良好的工作状态中.4) 定期和不定期对控制点、基准线、进行复测,确保其准确与有效。5) 对现场所有放样点进行检查、核对,避免出现错误.6) 做好控制点保护,必要时,修筑网点的防护栏,为安全、优质测量创造条件.十一、测量人员工作履历及资质证书、仪器检定证书(

42、见附件)测量人员名单序 号姓 名职称从事测量工作年限备注1王世雄工程师11年2张长江测量高级工21年3王子奇助理工程师6年4孙红刚技术员2年员工履历表姓 名王世雄性别/年龄男/32工作单位中国水利水电第五工程局有限公司毕业院校及时间中央广播电视大学2003.07岗位职务测量队队长参加工作时间2003.07工作履历年月至年月工作单位、部门(项目、科队)岗位/职务(工种)备注2003年7月2007年4月中国水电五局六分局江苏宜兴抽水蓄能电站施工局测量队测量员2007年4月2008年4月中国水电五局六分局福建仙游项目部测量队测量员2008年4月2008年7月中国水电五局一分局响水涧施工局测量队测量员2008年7月2011年3月京沪高铁三标段二工区测量队副队长2011年3月2013年4月江苏溧阳抽水蓄能电站C2标项目部测量队副队长2013年4月至今中国水电建设集团路桥工程有限公司绩蓄电站工程Q1标项目经理部副队长员工履历表姓 名王子奇性别/年龄男/26工作单位中国水利水电第五工程局有限公司毕业院校及时间四川广播电视大学2008。01岗位职务测量参加工作时间2008.7工作履历年月至年月工作单位、部门(项目、科队)岗位/职务(工种)备注2008年7月2008年11月中国水电五局一分局喜儿沟电站项目经理部测量队测量员2008年11月2010年8月中国水电五局一分局锁
