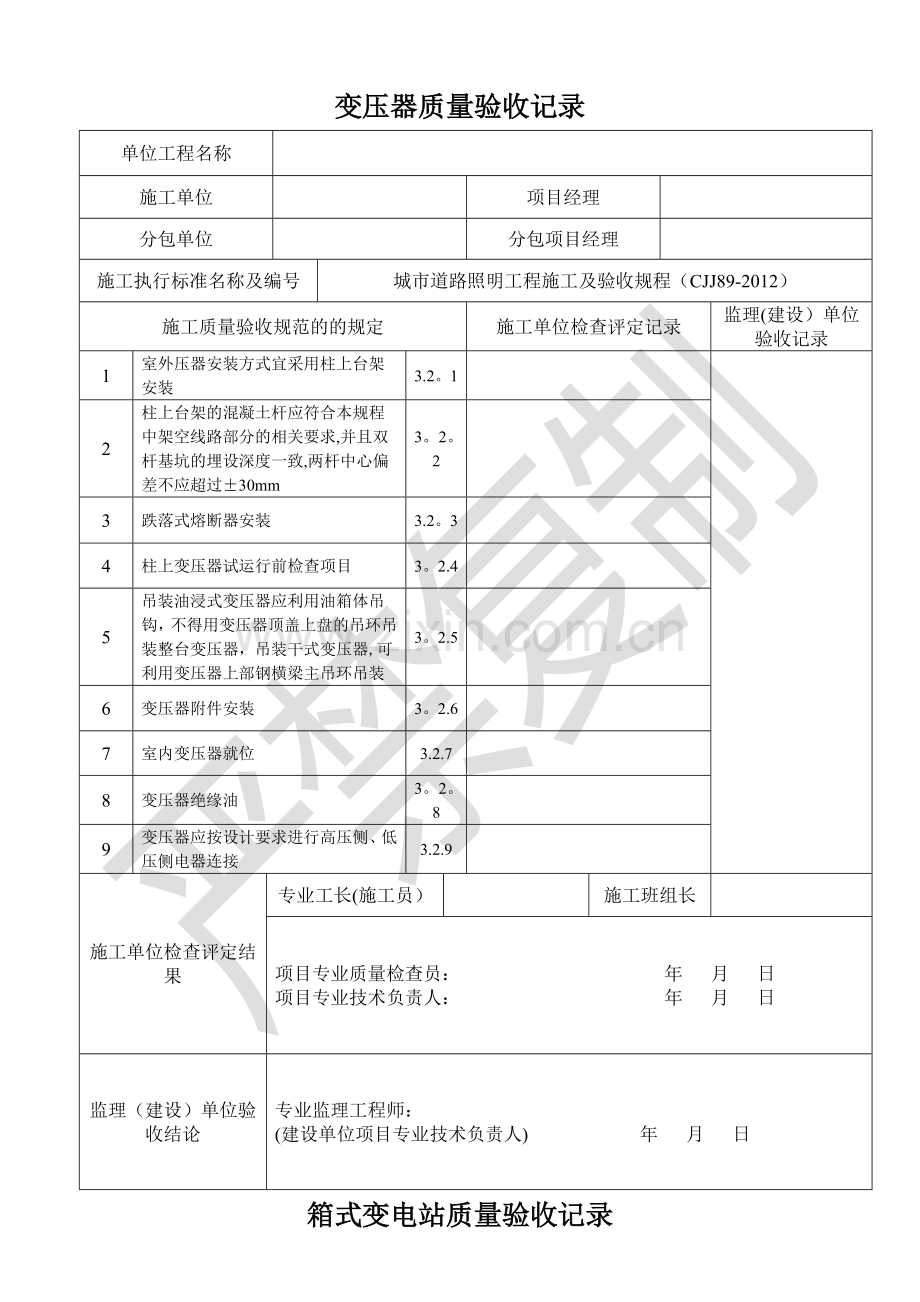

变压器质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ89-2012）施工质量验收规范的的规定施工单位检查评定记录监理(建设）单位验收记录1室外压器安装方式宜采用柱上台架安装3.2。12柱上台架的混凝土杆应符合本规程中架空线路部分的相关要求,并且双杆基坑的埋设深度一致,两杆中心偏差不应超过30mm3。2。23跌落式熔断器安装3.2。34柱上变压器试运行前检查项目3。2.45吊装油浸式变压器应利用油箱体吊钩，不得用变压器顶盖上盘的吊环吊装整台变压器，吊装干式变压器,可利用变压器上部钢横梁主吊环吊装3。2.56变压器附件安装3。2.67室内变压器就位3.2.78变压器绝缘油3。2。89变压器应按设计要求进行高压侧、低压侧电器连接3.2.9施工单位检查评定结果专业工长(施工员）施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理（建设）单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年 月 日 箱式变电站质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ892012）施工质量验收规范的的规定施工单位检查评定记录监理（建设）单位验收记录1箱式变电站基础3。3。12箱式变电站基础内的接地装置3。3。23箱式变电站起重吊装3。3.34箱式变电站内应有铭心啊部位张贴本变电站的一二次回路接地线,接线图应清晰、准确3。3。45引出电缆每一回路标志牌应标明电缆型号、回路编号、电缆走向等内容，并应字体清晰工整,经久耐用、不易褪色3。3。56引出电缆芯线排列整齐,固定牢固，使用的螺栓、螺母宜选用不锈钢材质,每个接线端子接线不应超过两根3。3.67箱体引出电缆芯线和接线端子连接处宜采用专门的电缆套保护，引出电缆孔应采用有效的封堵措施3。3.78二次回路和控制线配线3.3。89二次回路和控制线成束绑扎3.3。910箱式变电站围栏3.3.1011箱式变电站安装完毕送电投运前检查项目3。3.1112箱式变电站运行前试验项目3。3。12施工单位检查评定结果专业工长（施工员)施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人: 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人) 年 月 日 地下式变电站质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ892012）施工质量验收规范的的规定施工单位检查评定记录监理(建设）单位验收记录1地下式变电站绝缘、耐热，防护性能3。4.12地下式变电站应具备自动感应和手动控制水系统，应具备自动散热系统及温度检测系统3.4。23地下式变电站地坑开挖3.4.34地坑施工时应对四周已有建(构)筑物、道路、管线的安全监测3。4.45地坑上盖宜采用热镀锌钢板或钢筋混凝土板.并应留有检修门孔3。4。56地下式变电站送电前检测3。4。6施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理（建设）单位验收结论专业监理工程师:（建设单位项目专业技术负责人） 年 月 日 配电室质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ892012）施工质量验收规范的的规定施工单位检查评定记录监理（建设）单位验收记录1配电室的位置4.1.12配电室的耐火等级4。1。23配电室4。1。3456施工单位检查评定结果专业工长（施工员)施工班组长项目专业质量检查员: 年 月 日项目专业技术负责人: 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人) 年 月 日 配电柜(箱、屏)安装质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ892012）施工质量验收规范的的规定施工单位检查评定记录监理(建设）单位验收记录1在同一配电室内，单列不知高低压配电装置4。2.12高压配电装置在室内布置时四周通道的最小宽度4。2。23抵押配电装置在室内布置时四周通道的最小宽度4。2.34柜（屏）后通道净宽4。2。45配电柜（屏）的基础型钢安装允许偏差4.2。56配电柜（箱、屏)安装在震动场所，应采取防震措施4。2.67配电柜(箱、屏）单独或成列安装的允许偏差4。2。78配电柜（箱、屏)的柜门、柜体4.2。89配电柜(箱、屏）的安装4。2.910配电柜（箱、屏）的漆层应完整无损伤,安装在同一室内的配电柜（箱、屏）其盘面颜色宜一致4.2.1011室外配电箱应有足够强度，箱顶应有一定落水斜度,通风口应按防水型制作4.2.1112落地配电箱基础4.2。1213配电箱的接地装置应与基础同步施工4。2。1314配电箱体、箱门4.2。1415杆上配电箱箱底至地面高度不应低于2。5m，横担与配电箱应保持水平,进出线孔应设在箱体侧面或底部，所有金属构件应热镀锌4。2.1516配电箱应在明显部位玄关安全警示标志牌4.2。16施工单位检查评定结果专业工长（施工员)施工班组长项目专业质量检查员: 年 月 日项目专业技术负责人： 年 月 日监理（建设)单位验收结论专业监理工程师: （建设单位项目专业技术负责人） 年 月 日 配电柜（箱、屏）电器安装质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ89-2012)施工质量验收规范的的规定施工单位检查评定记录监理（建设)单位验收记录1电气安装4.3。12配电柜（箱、屏）内两导体间、导电体与裸露的不带电的导体间以及裸露载流部分与未经绝缘的金属体之间允许最小电气间隙及爬电距离4。3.23引入配电柜(箱、屏）内的电缆及其芯线4。3.3456施工单位检查评定结果专业工长（施工员)施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人: 年 月 日监理(建设）单位验收结论专业监理工程师:（建设单位项目专业技术负责人） 年 月 日 二次回路结线质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程(CJJ89-2012）施工质量验收规范的的规定施工单位检查评定记录监理(建设）单位验收记录1端子排的安装4.4。12二次回路结线4。4.23柜(箱、屏）内的配线电流回路的绝缘导线4.4。34对连接门上的电器、控制面板灯可动部位的导线4。4.456施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日 路灯控制系统质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ892012）施工质量验收规范的的规定施工单位检查评定记录监理（建设）单位验收记录1路灯控制模式宜采用具有光控和时控相结合的只能控制器和远程监控系统等4。5。12路灯开关等的天然光照度水平4.5。23路灯控制器4。5。34城市道路照明监控系统4。5。45监控系统终端4.5.56监控系统功能4.5。67智能终端功能4.5.78监控系统具有软硬件相结合的防雷、抗干扰多重保护措施，确保监控设备运行的可靠性4。5。89监控系统具有运行稳定、安装方便、调试简单、系统操作界面直观、可维护性强等特点4。5.910城市照明监控系统无线发射塔设计4。5.1011发射塔4。5。11施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理（建设)单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日 电杆与横担质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程(CJJ892012）施工质量验收规范的的规定施工单位检查评定记录监理(建设)单位验收记录1基坑施工前的定位5。1。12电杆基坑深度5。1.23电杆安装前的外观质量5。1。34电杆立好后的允许倾斜偏差5。1。45线路横担、高压横担、低压横担5。1。56线路单横担的安装5。1。67同杆架设的多回路线路，横担之间的垂直距离5。1.78横担与抱担使用条件5。1。89安装横担，各部位的螺母应拧紧5。1。9施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理（建设）单位验收结论专业监理工程师：(建设单位项目专业技术负责人） 年 月 日 绝缘子和拉线质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程(CJJ892012）施工质量验收规范的的规定施工单位检查评定记录监理(建设）单位验收记录1绝缘子及瓷横担安装前的质量检查5。2.12绝缘子安装5。2。23拉线安装5.2.34当拉线穿越带电线路时,距带点部位距离不得小于200mm，且必须加装绝缘子或采用其他安全措施.当拉线绝缘子自然悬垂时，距地面不得小于2。5m。5.2。45跨越道路的横向拉线与拉线杆的安装5.2。56采用UT型线夹及楔形线夹固定安装拉线5.2。67绑扎固定拉线5.2。7施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理(建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人) 年 月 日 导线架设质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ892012)施工质量验收规范的的规定施工单位检查评定记录监理(建设）单位验收记录1导线展放5。3。12导线损伤修补的处理5.3。23不同金属、不同规格、不同铰向的导线严禁在档距内连接5.3。34架空线路在同一档内导线的接头不得超过一个,导线接头距横担绝缘子、瓷横担等固定点不得小于500mm5.3。45导线紧线5.3。56导线固定5。3.67导线在针式绝缘子上的固定5.3。78导线在蝶式绝缘子上的固定5。3.89引流线对相邻导线对地（电杆、拉线、横担）的净空距离5.3.910路灯线路与电力线路之间，在上方导线最大弧垂时的交叉距离和水平距离5。3。1011路灯线路和弱电线路5.3.1112导线在最大弧垂和最大风偏时,对建筑物的净空距离5。3。1213导线在最大弧垂和最大风偏时，对树木的净空距离5。3.1314导线在最大弧垂时对地面、水面及跨越物的垂直距离5。3。1415配电线路中的路灯专用架空线的安装5.3。15施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理(建设)单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日 电缆敷设质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ892012）施工质量验收规范的的规定施工单位检查评定记录监理（建设)单位验收记录1电缆直埋敷设6。2。12直埋电缆应采用铠装电力电缆6.2.23直埋敷设的电缆穿越机动车通行地段6。2.34在含有酸碱强腐蚀或有震动、热影响、虫鼠等危害性地段，应采取防护措施6。2。45电缆之间、电缆与管道、道路、建筑物之间平行和交叉时的最小净距离6.2.56电缆保护管的外观检查6.2。67电缆保护管的弯曲6。2.78硬质塑料管的连接6。2。89金属电缆保护管连接6。2.910敷设电缆对地基、连接的要求6。2。1011交流单芯电缆不得单独穿入钢管内6.2。1112经常受到振动的建筑物上敷设的电缆的要求6。2.1213电缆保护管在桥梁上明敷时的要求6。2.1314当直线段钢制的电缆桥架超过30m，铝合金的超过15m或跨越桥墩伸缩缝处宜采用伸缩缝连接板连接6.2。1415电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径6。2.1516电缆架空敷设6.2.1617工作井6.2。1718路灯高压电缆的施工及验收6。2.18施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人: 年 月 日监理（建设）单位验收结论专业监理工程师:(建设单位项目专业技术负责人） 年 月 日 接零和接地保护质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ89-2012）施工质量验收规范的的规定施工单位检查评定记录监理(建设）单位验收记录1在保护接零系统中，采用熔断器作保护装置和采用自动开关座保护装置的要求7。2.12采用接零保护时，单相开关应装在相线上,零线上严禁装设开关或熔断器7.2.23道路照明配电系统7。2.34TT接地制式中工作接地和保护接地分开独立设置7.2。45道路照明配电系统中,采用TN或TT系统接零和接地保护，PE线与灯杆、配电箱灯金属设备连接成网，在任一地点的接地电阻不应大于47。2。56在配电线路的分支、末端及中间适当位置坐重复接地并形成联网7。2。67采用TT系统接地保护，没有采用PE线连接成网的灯杆、配电箱灯,其独立接地电阻不应大于47.2。78道路照明配电系统的变压器中性点(N）的接地电阻不应大于47。2.8施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理(建设）单位验收结论专业监理工程师:(建设单位项目专业技术负责人) 年 月 日 接地装置质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ892012）施工质量验收规范的的规定施工单位检查评定记录监理（建设）单位验收记录1接地装置可利用自热接地体7.3。12人工接地装置7。3。23保护接地线7.3。34明敷接地体（线)安装7.3.45接地体(线）的连接7。3.56接地体搭接焊接的搭接长度7。3.67接地体（线）及接地卡子、螺栓的防腐处理7。3.7施工单位检查评定结果专业工长(施工员）施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人: 年 月 日监理（建设）单位验收结论专业监理工程师:（建设单位项目专业技术负责人) 年 月 日 半高杆灯和高杆灯质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ892012)施工质量验收规范的的规定施工单位检查评定记录监理（建设)单位验收记录1基础8。2。12地脚螺栓8。2。23浇注混凝土的模板8。2。34基坑回填8.2.45中轩超透摄构的灯杆、灯盘、配续、升降电动机构8.2。56半高杆灯和高杆灯宜采用三相供电，且三根负荷赢均匀分配,每一回路必须装设保护装置8.2。6施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理（建设）单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年 月 日 单挑灯、双挑灯和庭院灯设质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程(CJJ89-2012）施工质量验收规范的的规定施工单位检查评定记录监理(建设）单位验收记录1钢灯杆的热镀锌处理8.3.12灯杆长度13m及以下的锥形杆应无横向焊缝，纵向焊缝应匀称、无虚焊8.3。23钢灯杆长度0.5杆身直线度3杆身横截面直径、对角线或对边距1检修门框尺寸5mm悬挑灯臂仰角14直线路段，灯间距与设计间距的偏差25灯杆垂直度偏差和灯杆横向位置偏移8。3。56钢灯杆吊装8.3。67钢灯杆检修门8。3。78灯臂8。3。89庭院灯具结构8。3.910庭院灯灯罩8.3。10施工单位检查评定结果专业工长（施工员)施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理(建设)单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日 杆上路灯质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程(CJJ892012)施工质量验收规范的的规定施工单位检查评定记录监理（建设)单位验收记录1杆上路灯（含与电力杆灯合杆安装路灯，下同）的高度、仰角、装订方向宜保持一致8.4。12杆上路灯灯臂固定抱箍应紧固可靠，灯臂纵向中心线与道路纵向盘查角度为90角,偏差不应大于2。8.4.23杆上路灯引下线8。4。34受力引下线保险台8.4.45引下线应对称搭接在电杆两侧，搭接处离电杆中心宜为300mm400mm,引下线不应有接头8.4.56穿管敷设引下线时,搭接应在保护管同一侧，与架空线的搭接宜在保护管弯头管口两侧。保护管用抱箍固定，固定点间隔宜为2m，上端管口应弯曲朝下8。4。67引下线严禁从高压线间穿过8。4.78在灯臂或架空线横担上安装镇流器应有衬垫支架,固定螺栓不得少于2只，直径不应小于6mm8.4.8施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理（建设）单位验收结论专业监理工程师:(建设单位项目专业技术负责人） 年 月 日 其他路灯质量验收记录单位工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号城市道路照明工程施工及验收规程（CJJ892012）施工质量验收规范的的规定施工单位检查评定记录监理(建设）单位验收记录1墙灯安装高度宜为34m,灯臂悬挑长度不宜大于0。8m8。5.12墙灯安装8.5。23墙灯架线横担8。5。34道路横向或纵向悬索吊灯安装8。5.45高架路、桥梁等防遵护栏嵌入式路灯8。5。56防撞护栏嵌入式路灯安装8。5。67高架路、桥梁路灯安装8.5.78防撞护栏嵌入式过渡接线箱安装8。5。8施工单位检查评定结果专业工长(施工员）施工班组长项目专业质量检查员： 年 月 日项目专业技术负责人： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日
