水表样本表阀.doc

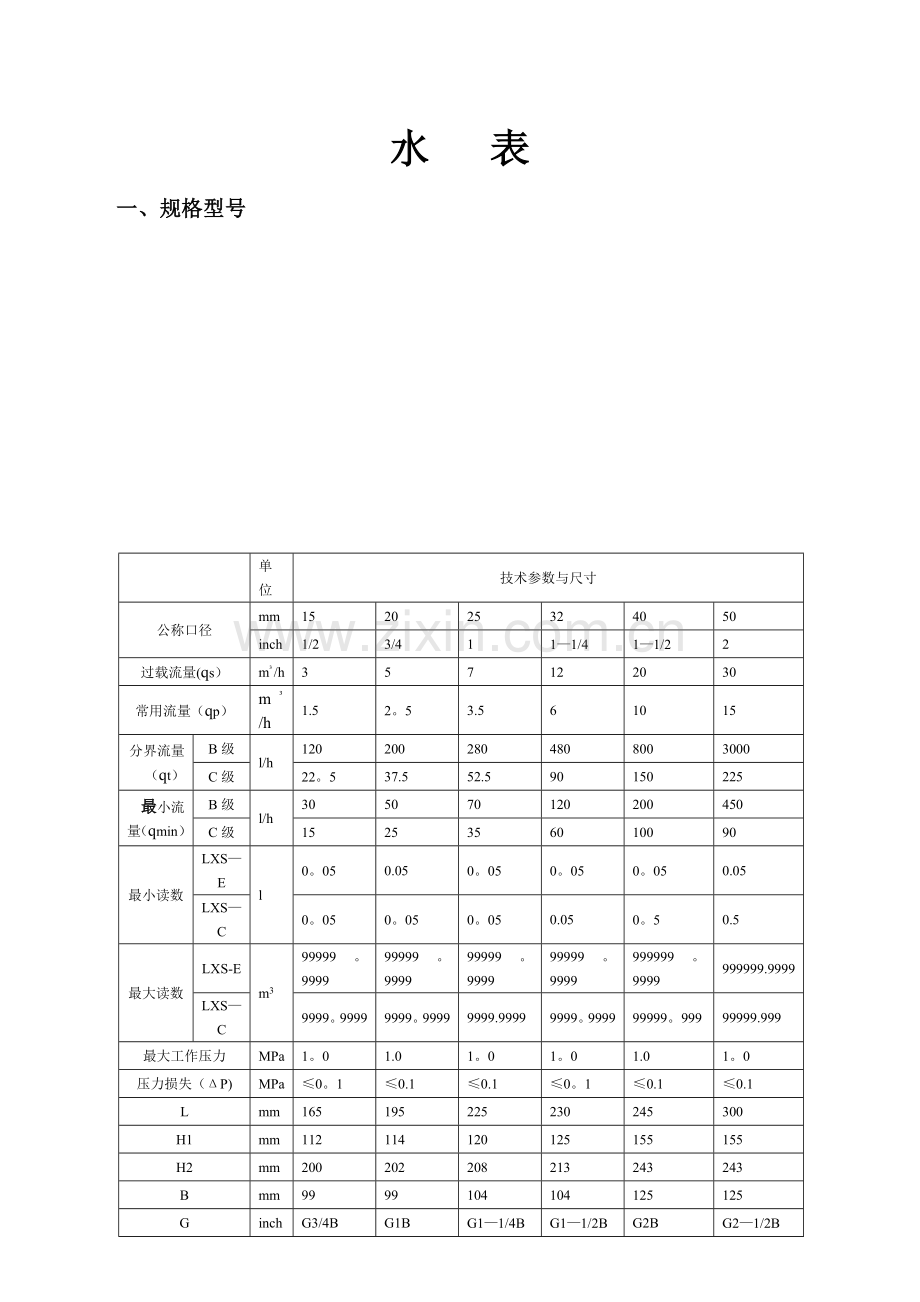

水 表
一、规格型号

单位
技术参数与尺寸
公称口径
mm
15
20
25
32
40
50
inch
1/2
3/4
1
1—1/4
1—1/2
2
过载流量(qs）
m³/h
3
5
7
12
20
30
常用流量（qp）
m³/h
1.5
2。5
3.5
6
10
15
分界流量
（qt）
B级
l/h
120
200
280
480
800
3000
C级
22。5
37.5
52.5
90
150
225
最小流量（qmin）
B级
l/h
30
50
70
120
200
450
C级
15
25
35
60
100
90
最小读数
LXS—E
l
0。05
0.05
0。05
0。05
0。05
0.05
LXS—C
0。05
0。05
0。05
0.05
0。5
0.5
最大读数
LXS-E
m3
99999。9999
99999。9999
99999。9999
99999。9999
999999。9999
999999.9999
LXS—C
9999。9999
9999。9999
9999.9999
9999。9999
99999。999
99999.999
最大工作压力
MPa
1。0
1.0
1。0
1。0
1.0
1。0
压力损失（ΔP)
MPa
≤0。1
≤0.1
≤0.1
≤0。1
≤0.1
≤0.1
L
mm
165
195
225
230
245
300
H1
mm
112
114
120
125
155
155
H2
mm
200
202
208
213
243
243
B
mm
99
99
104
104
125
125
G
inch
G3/4B
G1B
G1—1/4B
G1—1/2B
G2B
G2—1/2B

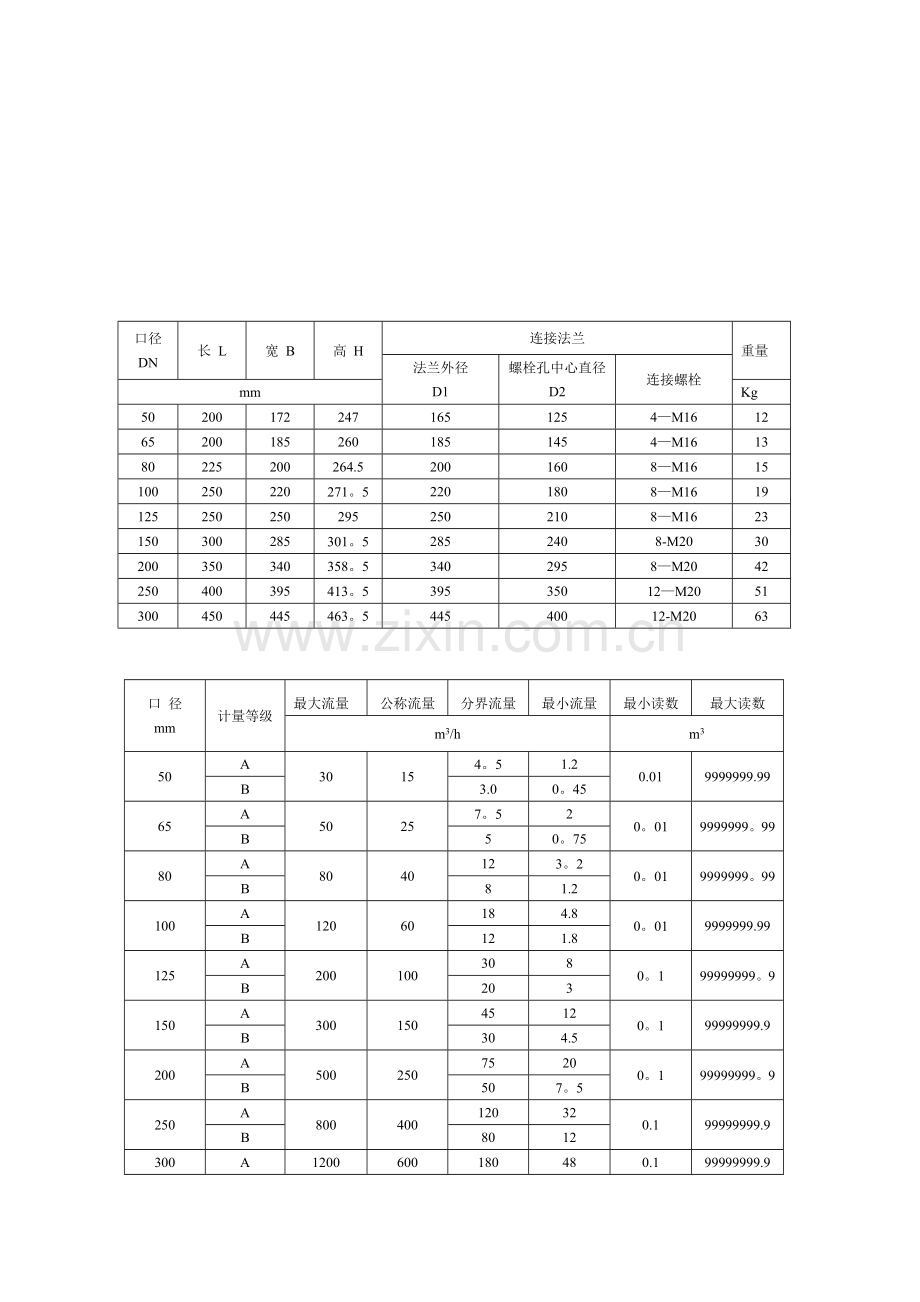

口径
DN
长 L
宽 B
高 H
连接法兰
重量
法兰外径
D1
螺栓孔中心直径 D2
连接螺栓
mm
Kg
50
200
172
247
165
125
4—M16
12
65
200
185
260
185
145
4—M16
13
80
225
200
264.5
200
160
8—M16
15
100
250
220
271。5
220
180
8—M16
19
125
250
250
295
250
210
8—M16
23
150
300
285
301。5
285
240
8-M20
30
200
350
340
358。5
340
295
8—M20
42
250
400
395
413。5
395
350
12—M20
51
300
450
445
463。5
445
400
12-M20
63

口 径
mm
计量等级
最大流量
公称流量
分界流量
最小流量
最小读数
最大读数
m3/h
m3
50
A
30
15
4。5
1.2
0.01
9999999.99
B
3.0
0。45
65
A
50
25
7。5
2
0。01
9999999。99
B
5
0。75
80
A
80
40
12
3。2
0。01
9999999。99
B
8
1.2
100
A
120
60
18
4.8
0。01
9999999.99
B
12
1.8
125
A
200
100
30
8
0。1
99999999。9
B
20
3
150
A
300
150
45
12
0。1
99999999.9
B
30
4.5
200
A
500
250
75
20
0。1
99999999。9
B
50
7。5
250
A
800
400
120
32
0.1
99999999.9
B
80
12
300
A
1200
600
180
48
0.1
99999999.9
B
120
18

二、示值误差限
从包括分界流量到过载流量为±2％，从最小流量到分界流量（不包括分界流量）为±5%。
三、压力损失

价 格 表
序号
产 品 名 称
型 号 规 格
价格(人民币:元）
1
旋翼湿式冷水表
（数字型）
LXS-15E(节水型）
65。00
2
LXS-20E(节水型）
70.00
3
LXS-40E
168.00
4
LXS-50E
450。00
5
水平螺翼干式可拆冷水表
(数字型)
LXL—80
550。00
6
LXL—100
650.00
7
LXL—150
1100。00
8
LXL-200
1400。00
加 密 表 前 阀
一、性能特点
1、 必须用我公司配制的专用密码调控器方能启闭;
2、 阀门在开关的任意位置都可以自缩、便于用户调控;
3、 阀板整体包覆橡胶,密封可靠;
4、 阀门底部无凹槽,流阻小,不堆积杂物；
5、 阀门采用三只“0"型圈和特殊密封结构，可杜绝外漏;
6、 阀体内外静电喷涂无毒环氧树脂，闸板全包覆橡胶，完全避免二次污染，确保流体介质纯净清洁.
二、主要外形尺寸、连接尺寸(CFZ15X—-—10/16Q)
单位：mm
公称通径DN
G
L
H
S
15
1/2”
45
52
26
20
3/4"
48
58
30
25
1”
52
75
40
40
11/2”
100
143
64
50
2”
110
156
74
注：Φ25以下（包括Φ25）为铜阀，Φ25以上为铸铁阀门.
主要外形尺寸、连接尺寸(CFZ45X-——10/16Q）
单位:mm
公称通径DN
L
H
D
D1
D2
B
Z-d
50
178
190
160
125
100
20
4—Φ18
60
190
220
180
145
120
20
4—Φ18
80
203
295
195
160
135
22
4—Φ18/8—Φ18
100
229
350
215
180
155
22
8—Φ18
150
267
465
280
240
210
24
8—Φ23
200
292
550
335
295
265
20
8-Φ23/12—Φ23
250
330
650
390/405
350/355
320
28
12-Φ23/12—Φ25
300
356
730
440/410
400/375
368/375
28
12—Φ23/12—Φ25
400
406
865
565
585
480
25
16-Φ28
价 格 表
一、阀门
序号
型号
公称通径DN
价格
材质
连接方式
1
CFZ15W—10T
15
33。60
铜
丝接
2
CFZ15W—10T
20
41.60
铜
丝接
3
CFZ15W-10T
25
57。00
铜
丝接
4
CFZ15X——-10/16Q
40
94。60
铸铁
丝接
5
CFZ15X-——10/16Q
50
107.80
铸铁
丝接
6
CFZ45X———10/16Q
80
712.80
铸铁
法兰连接
7
CFZ45X———10/16Q
100
875。60
铸铁
法兰连接
8
CFZ45X——-10/16Q
150
1518。00
铸铁
法兰连接
9
CFZ45X---10/16Q
200
2178。00
铸铁
法兰连接
10
CFZ45X——-10/16Q
250
3850.00
铸铁
法兰连接
11
CFZ45X-—-10/16Q
300
4158。00
铸铁
法兰连接
12
CFZ45X——-10/16Q
400
9680.00
铸铁
法兰连接
二、 启闭阀门工具
序号
公称通径DN
价格
备注
1
15
20.00

2
20
20。00

3
25
20。00

4
40
50。00

5
50
50.00

6
80
100。00

7
100
100。00

8
150
100。00

9
200
200。00

10
250
200.00

11
300
200.00

过滤器
一、产品概述
过滤器在管道中起着过滤介质中杂质和各种沉淀物的作用,有效保护管路设备和计量器具
二、 性能特点：
1、 滤网有效过流面积大于同规格管路横截面积，不影响流量；
2、 滤网可拆下清洗，更换;
3、 选用高目数滤网，可有效过滤细微杂质；
4、 结构紧凑，维护方便。
三、 主要外形尺寸、连接尺寸(GLQ11---10）
单位：mm
公称通径DN
G
L
H
S
15
1/2"
80
50
30
20
3/4”
90
58
36
25
1”
110
70
46
40
11/2"
155
105
60
50
2”
185
115
75
主要外形尺寸、连接尺寸(GLQ41-——10）
单位：mm
公称通径DN
L
H
D
D1
D2
B
Z—d
50
205
130
160
125
100
20
4-Φ18
60
195
140
180
145
120
20
4-Φ18
80
255
165
195
160
135
22
4-Φ18/8—Φ18
100
305
220
215
180
155
22
8-Φ18
150
305
225
280
240
210
24
8-Φ23
200
292
298
335
295
265
26
8—Φ23
价格表
序号
型号
公称通径DN
价格
材质
连接方式
1
GLQ11—10
15
15。40
铸铁
丝接
2
GLQ11—10
20
22.00
铸铁
丝接
3
GLQ11-10
25
35.20
铸铁
丝接
4
GLQ11—10
40
59。40
铸铁
丝接
5
GLQ11-10
50
68.20
铸铁
丝接
6
GLQ41—-—10
50
198.00
铸铁
法兰连接
7
GLQ41———10
80
286。00
铸铁
法兰连接
8
GLQ41-——10
100
462。00
铸铁
法兰连接
9
GLQ41———10
150
638.00
铸铁
法兰连接
10
GLQ41---10
200
858。00
铸铁
法兰连接
11
GLQ41-——10
300
1980。00
铸铁
法兰连接
一体化大口径水表
一、系统概述
  完整的自动计量终端,抄表、通讯、电源等功能与基表一体化设计，无需外部电子通讯设备和外部电源,安装、维护如同普通水表。
l       将所有电子装置与水表集成一体,安装在基表侧方金属护罩内,外形如同普通水表.
l        采用无线移动通讯技术，以短消息方式可同时向多个对象发信，发送抄表数据，并可接收参数设定。支持多种数据格式。
l        同时提供设备工作状态的监视,并可提示报警.
l        传输内容、传输时间和工作参数等均可通过主站计算机或专用手机进行灵活设置。
l         内置标准时钟。
l         采用大容量电池供电,可靠工作时间大于3年。电池可以更换。

l        在营业收费中心的管理主站上安装GSM MODEM,与大口径水表直接通讯，即可实现抄表和收费管理功能。

l        同时支持商务手机作为抄表和维护工具，自动接收智能水表数据和对智能水表进行参数设置，支持人工输入数据,可以和主站计算机通讯。适用于技术人员和管理人员使用。

工作模式可灵活设置：
储运模式：等待接收参数设置信号。出厂默认为此模式。
调试模式：读取当前表值。切换到上次工作模式。
运行模式：读表时间可自行设定。

一体化型智能水表的应用流程：
购买、储运、安装--与普通水表完全相同
通知厂家启动远传功能—-设定抄表时刻和通讯时刻，选择接收方式
自动接收抄表数据—-可与收费管理和营业系统进行数据交换

二、技术参数
l         读表方式：直读技术,直接输出表盘数据。
l         通讯方式和规约：采用SMS方式通讯,可同时向多个个对象发信；多种数据格式。
l         工作电源:可靠工作3年（安天模式运行)。
l         远端接受装置有三种选择可根据需要灵活选择，可以组合使用:
u       普通手机：抄表数据自动以短消息形式发送到指定手机，适用抄表数量不多的用户或非专业抄表人员使用
u       商务手机或PDA：可自动接收智能水表数据，也可以人工输入抄表数据，可以维护智能水表，可以和主站计算机通讯。适用抄表数量较多的用户和维护人员、管理人员使用
u       主站计算机：自动接收所有智能水表数据，具有完备的统计、收费和管理功能
三、规格型号

口径
DN
长 L
高H
高 h
连接法兰
重量
法兰外径D2
螺栓孔中心直径D1
连接螺栓
mm
Kg
50
200
256
60
165
125
4-M16
10.4
65
200
273
88
185
145
4—M16
14
80
225
283
96
200
160
8—M16
16
100
250
293
106
220
180
8-M16
19
125
250
303
116
250
210
8-M16
23。5
150
300
323
136
285
240
8—M20
28.1
200
350
347
160
340
295
8—M20
48

  四、主要技术参数
口径
mm
计量等级
最大流量
公称流量
分界流量
最小流量
最小读数
最大读数
m3/h
m3
50
A
30
15
4。5
1.2
0.01
99999。99
B
3。0
0.45
65
A
50
25
7。5
2
0.01
99999.99
B
5
0。75
80
A
80
40
12
3.2
0.01
99999。99
B
8
1。2
100
A
120
60
18
4.8
0。01
99999.99
B
12
1.8
125
A
200
100
30
8
0。1
999999.9
B
20
3
150
A
300
150
45
12
0.1
999999。9
B
30
4。5
200
A
500
250
75
20
0。1
999999.9
B
50
7。5
价格表
序号
规格
公称通径DN
报价
基表
无线模块
安装调试费
合计
1
LXLGC/L—E
40
450。00
5200。00
565.00
6215。00
2
LXLGC/L—E
50
450.00
5200.00
565.00
6215。00
3
LXLGC/L—E
80
550。00
5200。00
575。00
6325.00
4
LXLGC/L—E
100
650。00
5200。00
585.00
6435.00
5
LXLGC/L—E
150
1100.00
5200。00
630.00
6930。00
6
LXLGC/L—E
200
1400。00
5200。00
660.00
7260.00
产品选型样本
淄博海源智能表有限公司
