烟气在线监测设备运行与维护记录表.doc

烟气在线监测设备运行与维护记录表
企业名称： 日期: 年 月 日
设备名称：
规格型号:
设备编号：
维护管理单位:
安装地点：
维护保养人：
设备巡检内容、情况、及处理情况说明
序号
子系统
巡检部件及事项说明
巡检部件
情况说明
处理情况
处理后
结果说明
1
烟气监
测系统
探头滤芯、采样管、伴热管是否堵塞

采样探头反吹是否正常,电磁阀、反吹气源是否正常，

采样泵、致冷器、过滤器、采样流量是否正常

直接烟气分析仪的净化装置管路、风机、过滤器、风量

吸附剂、干燥剂是否过期

烟气监测数据是否正常,分析仪（直抽式）校准是否正常

标气的浓度、有效期时间、剩余压力

2
烟尘监
测系统
鼓风机、风管、空气过滤器等部件工作是否正常

穿法烟尘分析仪的光点是否偏移

烟尘监测数据是否正常

3
流速监
测系统
检查皮托管的反吹管路、控制阀等否正常

超声波法：检查鼓风机、软管、过滤器等部件是否正常

监测流速值是否正常

4
其它烟气
监测参数
温度测量值是否正常

湿度测量值是否正常

氧量测量值是否正常

5
数据采集
传输装置
各通讯线的连接是否松动

数据传输卡上的费用

分析仪、工控机、数据采集传输仪上的数据是否一致

6
其它辅助
设备
空气压缩系统是否正常
分水器、储气装置中的水是否放掉

室内的温度、湿度是否正常

分析站房的门窗是否密封

站房的清洁卫生

本次巡检人： 本次巡检时间： 负责人：

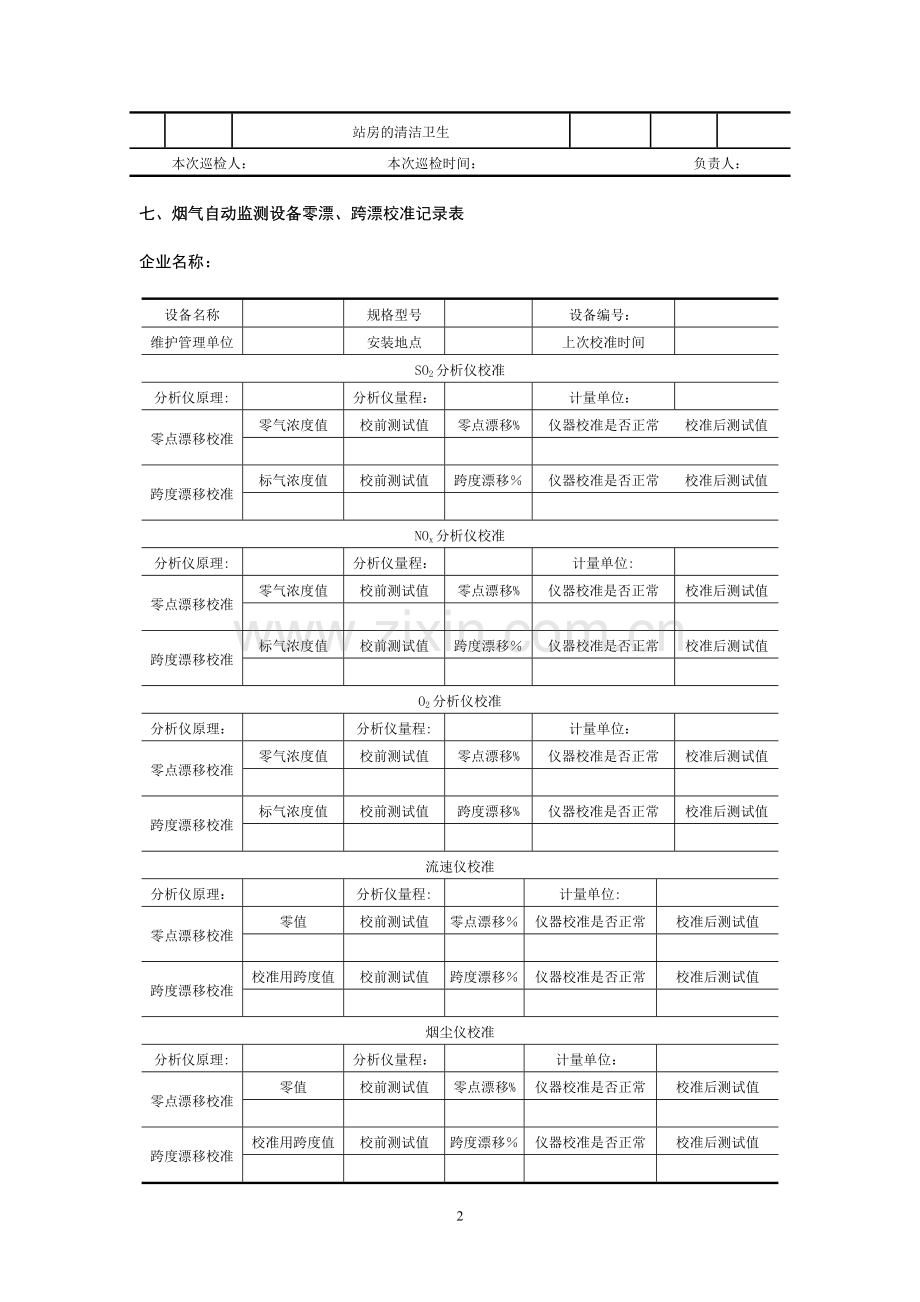

七、烟气自动监测设备零漂、跨漂校准记录表
企业名称：
设备名称

规格型号

设备编号：

维护管理单位

安装地点

上次校准时间

SO2分析仪校准
分析仪原理:

分析仪量程：

计量单位：

零点漂移校准
零气浓度值
校前测试值
零点漂移%
仪器校准是否正常
校准后测试值

跨度漂移校准
标气浓度值
校前测试值
跨度漂移％
仪器校准是否正常
校准后测试值

NOx分析仪校准
分析仪原理:

分析仪量程：

计量单位:

零点漂移校准
零气浓度值
校前测试值
零点漂移%
仪器校准是否正常
校准后测试值

跨度漂移校准
标气浓度值
校前测试值
跨度漂移％
仪器校准是否正常
校准后测试值

O2分析仪校准
分析仪原理：

分析仪量程:

计量单位：

零点漂移校准
零气浓度值
校前测试值
零点漂移%
仪器校准是否正常
校准后测试值

跨度漂移校准
标气浓度值
校前测试值
跨度漂移%
仪器校准是否正常
校准后测试值

流速仪校准
分析仪原理：

分析仪量程:

计量单位:

零点漂移校准
零值
校前测试值
零点漂移％
仪器校准是否正常
校准后测试值

跨度漂移校准
校准用跨度值
校前测试值
跨度漂移％
仪器校准是否正常
校准后测试值

烟尘仪校准
分析仪原理:

分析仪量程：

计量单位：

零点漂移校准
零值
校前测试值
零点漂移%
仪器校准是否正常
校准后测试值

跨度漂移校准
校准用跨度值
校前测试值
跨度漂移％
仪器校准是否正常
校准后测试值

本次校准人

本次校准时间

负责人（签章）

烟气自动监测设备校验测试记录
企业名称：
设备名称

规格型号

设备编号:

维护管理单位

安装地点

上次校验时间

参比法对比测试仪
仪器名称
仪器型号
仪器供应商

烟尘校验
对比测试仪原理

CEMS分析仪原理

监测时间
参比方法测定值
（mg/m3)
CEMS测定值
(mg/m3）
相对误差（％)
评价标准
评价结果

根据HJ/T75-2007

平均值：
平均值：
SO2校验
对比测试仪原理

CEMS分析仪原理

监测时间
参比方法测定值
(mg/m3）
CEMS测定值
(mg/m3）
相对误差
评价标准
评价结果

根据HJ/T75-2007

平均值:
平均值：
NOx校验
对比测试仪原理

CEMS分析仪原理

监测时间
参比方法测定值
（mg/m3)
CEMS测定值
(mg/m3）
相对误差
评价标准
评价结果

根据HJ/T75-2007

平均值:
平均值:
O2校验
对比测试仪原理

CEMS分析仪原理

监测时间
参比方法测定值（%)
CEMS测定值（%）
相对误差
评价标准
评价结果

根据HJ/T75—2007

平均值：
平均值：
流速校验
对比测试仪原理

CEMS测试仪原理

监测时间
参比方法测定值
（m/s）
CEMS测定值
(m/s）
相对误差
评价标准
评价结果

根据HJ/T75—2007

平均值：
平均值：
温度校验
对比测试仪原理

CEMS测试仪原理

监测时间
参比方法测定值(℃)
CEMS测定值(℃）
示值误差
评价标准
评价结果

根据HJ/T75—2007

平均值：
平均值：
校验结论
如校验合格前对系统进行过处理、调整、参数修改，请说明：

如校验后，烟尘分析仪、流速仪的原校正系统改动，请说明:

总体校验是否合格：
校验人员： 时间： 年 月 日
负责人:
烟气自动监测设备维修记录表
站点名称

停机时间

烟尘测试仪
检修情况描述

更换部件

更换部件

烟气分析仪
检修情况描述

更换部件

烟气参数测试仪
检修情况描述

更换部件

加热采样装置
（含自控温气体伴热管）
检修情况描述

更换部件

气体制冷装置
检修情况描述

更换部件

数据采集与处理控制部分
检修情况描述

更换部件

空压机及反吹风机部分
检修情况描述

更换部件

采样泵、蠕动泵、
控制阀部分
检修情况描述

更换部件

站房清理

停机检修情况总结：

备注：
检修人：
离站时间：
易耗品更换记录表
企业名称：
设备名称

规格型号

设备编号

维护管理单位

安装地点

维护保养人

序号
易耗品名称
规格型号
单位
数量
更换原因说明(备注）

维护保养人：
时间：
负责人
时间：
标准物质更换记录表
企业名称：
设备名称

规格型号

设备编号

维护管理单位

安装地点

维护保养人

序号
标准物质名称
规格型号
单位
数量
供应商

维护保养人:
时间：
负责人
时间:

6
