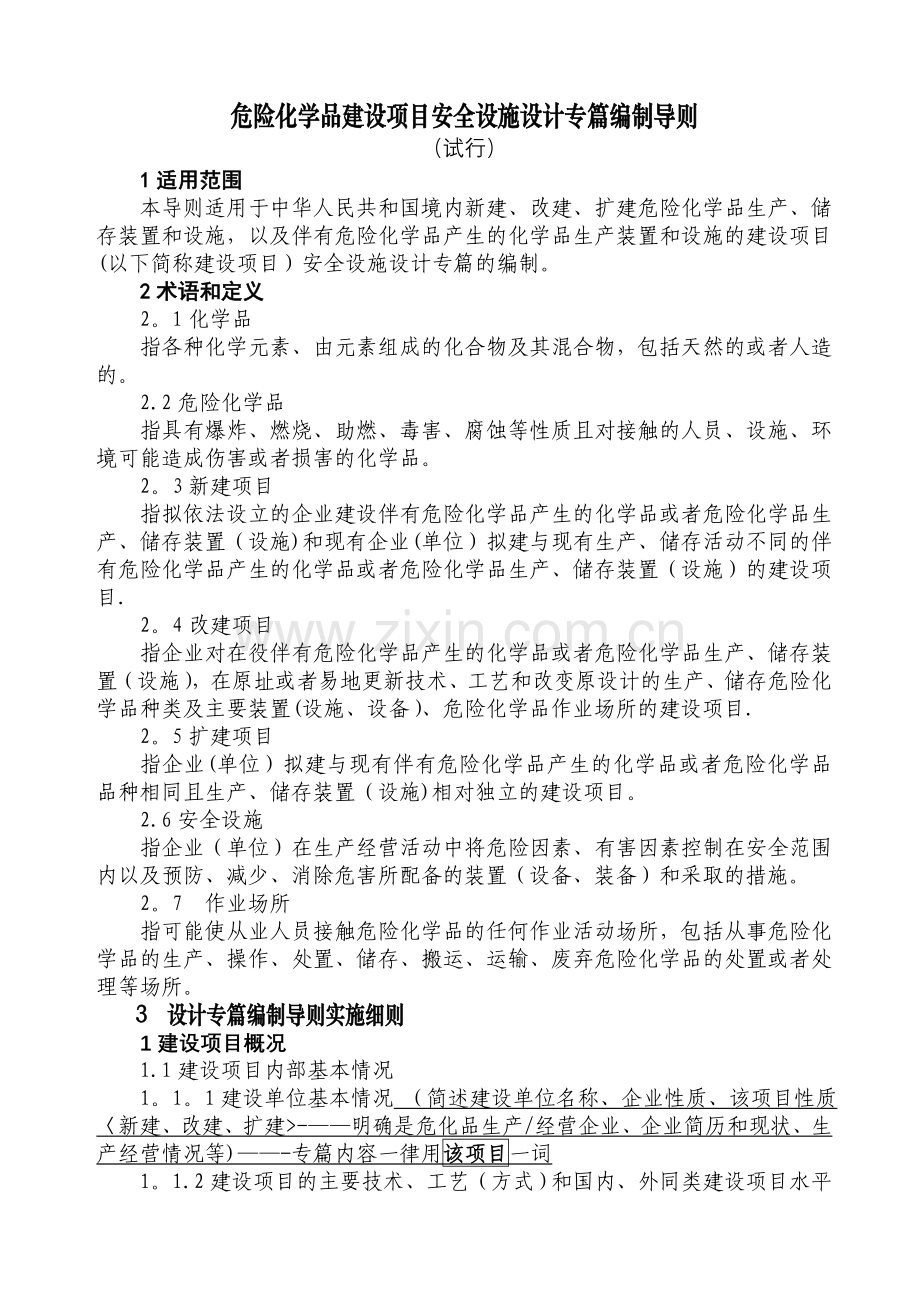

危险化学品建设项目安全设施设计专篇编制导则
（试行）
1适用范围
本导则适用于中华人民共和国境内新建、改建、扩建危险化学品生产、储存装置和设施，以及伴有危险化学品产生的化学品生产装置和设施的建设项目(以下简称建设项目）安全设施设计专篇的编制。
2术语和定义
2。1化学品
指各种化学元素、由元素组成的化合物及其混合物，包括天然的或者人造的。
2.2危险化学品
指具有爆炸、燃烧、助燃、毒害、腐蚀等性质且对接触的人员、设施、环境可能造成伤害或者损害的化学品。
2。3新建项目
指拟依法设立的企业建设伴有危险化学品产生的化学品或者危险化学品生产、储存装置（设施)和现有企业(单位）拟建与现有生产、储存活动不同的伴有危险化学品产生的化学品或者危险化学品生产、储存装置（设施）的建设项目.
2。4改建项目
指企业对在役伴有危险化学品产生的化学品或者危险化学品生产、储存装置（设施），在原址或者易地更新技术、工艺和改变原设计的生产、储存危险化学品种类及主要装置(设施、设备）、危险化学品作业场所的建设项目.
2。5扩建项目
指企业(单位）拟建与现有伴有危险化学品产生的化学品或者危险化学品品种相同且生产、储存装置（设施)相对独立的建设项目。
2.6安全设施
指企业（单位）在生产经营活动中将危险因素、有害因素控制在安全范围内以及预防、减少、消除危害所配备的装置（设备、装备）和采取的措施。
2。7　作业场所
指可能使从业人员接触危险化学品的任何作业活动场所，包括从事危险化学品的生产、操作、处置、储存、搬运、运输、废弃危险化学品的处置或者处理等场所。
3 设计专篇编制导则实施细则
1建设项目概况

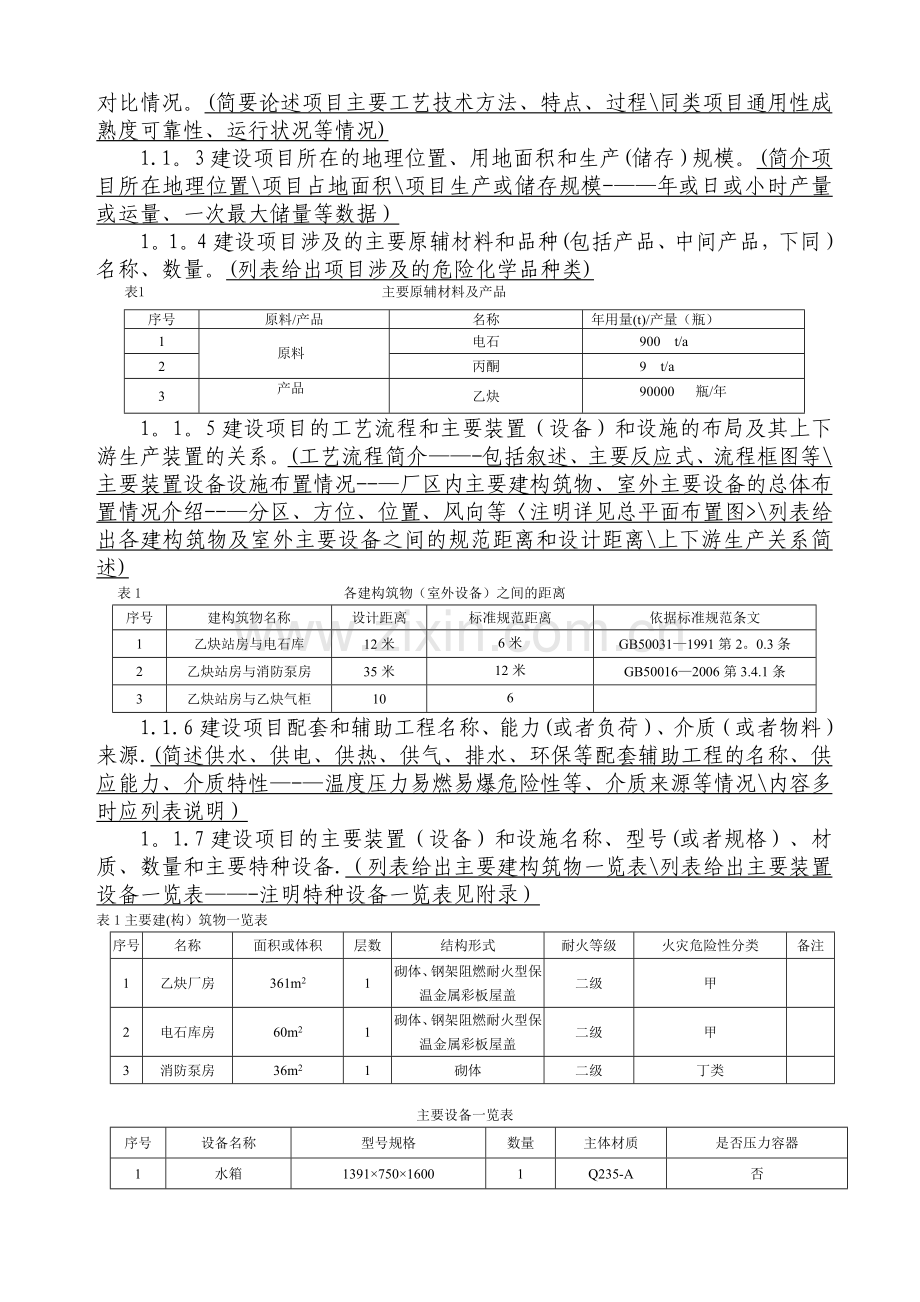

1.1建设项目内部基本情况
1。1。1建设单位基本情况 （简述建设单位名称、企业性质、该项目性质〈新建、改建、扩建>-——明确是危化品生产/经营企业、企业简历和现状、生产经营情况等)——-专篇内容一律用该项目一词
1。1.2建设项目的主要技术、工艺（方式）和国内、外同类建设项目水平对比情况。(简要论述项目主要工艺技术方法、特点、过程\同类项目通用性成熟度可靠性、运行状况等情况)
1.1。3建设项目所在的地理位置、用地面积和生产(储存）规模。(简介项目所在地理位置\项目占地面积\项目生产或储存规模-——年或日或小时产量或运量、一次最大储量等数据）
1。1。4建设项目涉及的主要原辅材料和品种(包括产品、中间产品，下同）名称、数量。(列表给出项目涉及的危险化学品种类)
表1 主要原辅材料及产品
序号
原料/产品
名称
年用量(t)/产量（瓶）
1
原料

电石
900 t/a
2
丙酮
9 t/a
3
产品

乙炔
90000 瓶/年
1。1。5建设项目的工艺流程和主要装置（设备）和设施的布局及其上下游生产装置的关系。(工艺流程简介——-包括叙述、主要反应式、流程框图等\主要装置设备设施布置情况--—厂区内主要建构筑物、室外主要设备的总体布置情况介绍--—分区、方位、位置、风向等〈注明详见总平面布置图>\列表给出各建构筑物及室外主要设备之间的规范距离和设计距离\上下游生产关系简述)
表1 各建构筑物（室外设备）之间的距离
序号
建构筑物名称
设计距离
标准规范距离
依据标准规范条文
1
乙炔站房与电石库
12米
6米
GB50031—1991第2。0.3条
2
乙炔站房与消防泵房
35米
12米
GB50016—2006第3.4.1条
3
乙炔站房与乙炔气柜
10
6

1.1.6建设项目配套和辅助工程名称、能力(或者负荷）、介质（或者物料）来源.(简述供水、供电、供热、供气、排水、环保等配套辅助工程的名称、供应能力、介质特性—-—温度压力易燃易爆危险性等、介质来源等情况\内容多时应列表说明）
1。1.7建设项目的主要装置（设备）和设施名称、型号(或者规格）、材质、数量和主要特种设备.（列表给出主要建构筑物一览表\列表给出主要装置设备一览表——-注明特种设备一览表见附录）
表1主要建(构）筑物一览表
序号
名称
面积或体积
层数
结构形式
耐火等级
火灾危险性分类
备注
1
乙炔厂房
361m2
1
砌体、钢架阻燃耐火型保温金属彩板屋盖
二级
甲

2
电石库房
60m2
1
砌体、钢架阻燃耐火型保温金属彩板屋盖
二级
甲

3
消防泵房
36m2
1
砌体
二级
丁类

主要设备一览表
序号
设备名称
型号规格
数量
主体材质
是否压力容器
1
水箱
1391×750×1600
1
Q235-A
否
2
乙炔发生器
YFQ-80φ1800×3500
1
20R
是
3
正水封
SF-80φ400×1230
1
20R

1。2　建设项目外部基本情况
1。2。1　建设项目所在地的气象、水文、地质、地震等自然情况。（简要介绍当地气象气候情况、水文地质情况、地震基本烈度等自然状况）
1。2。2　建设项目投入生产或者使用后可能出现的最严重事故波及的范围，以及在此范围内的24小时生产、经营活动和居民生活的情况。（简述项目投产后可能出现的最严重事故是那种、性质如何\给出最严重事故波及的范围———按《重大危险源分级标准》附录相应项内容计算得出<注明详细计算见附录>\列表给出建筑物破坏程度\较大项目应写出24小时内生产、经营、居民情况）
表1 火灾爆炸事故在波及范围内对建筑物的破坏程度
序号
距火灾爆炸事故点距离
建筑物破坏程度
1
160。9m以外
建筑物基本无影响
2
138.6m～160。9m
门窗玻璃部分破碎
3
67。0m ～138。6m
受压面门窗玻璃大部分破碎
1.2。3　建设项目中危险化学品生产装置和储存数量构成重大危险源的储存设施与下列场所、区域的距离：（按09版重大危险源辨识标准确定项目是否构成重大危险源—-—先列表给出各种危险品名称、规定临界量和实际存在量、有多种危险品时必须经综合计算确定\再按实际情况写重大危险源的距离)
表1 项目所涉及的危险化学品规定临界量和实际存在量
序号
危险化学品名称
存在场所
规定临界量（t）
实际存在量（t）
1
乙炔
灌瓶间
1
10
2
丙酮
加丙酮间
500
200
给出重大危险源距下列场所距离：
⒈居民区、商业中心、公园等人口密集区域;
⒉学校、医院、影剧院、体育场（馆）等公共设施；
⒊供水水源、水厂及水源保护区；
⒋车站、码头(按照国家规定，经批准,专门从事危险化学品装卸作业的除外）、机场以及公路、铁路、水路交通干线、地铁风亭及出入口；
⒌基本农田保护区、畜牧区、渔业水域和种子、种畜、水产苗种生产基地；
⒍河流、湖泊、风景名胜区和自然保护区；
⒎军事禁区、军事管理区；
⒏法律、行政法规规定予以保护的其他区域。
2　建设项目涉及的危险、有害因素和危险、有害程度
2。1　危险、有害因素
2。1。1建设项目涉及具有爆炸性、可燃性、毒性、腐蚀性的化学品危险类别及数据来源.（根据《危险化学品名录》写出危险化学品一览表\列表详细给出每种危险化学品危险特性表-——包括标识、理化性质、燃烧爆炸性、毒性腐蚀性、急救防护方法、包装储存运输要求、泄漏处理等内容\给出上述数据来源-—-《危险化学品安全手册丛书》--中国安科院编著)
表1 项目涉及的危险化学品一览表
序号
危险化学品名称
危险性类别
危险货物编号
1
乙炔
第2。1类 易燃气体
21024
2
丙酮
第3。1类 易燃液体
31025
3
电石
第4。3类 遇湿易燃物品
43025
表1 乙炔危险、有害特性表
标识
中文名：乙炔；电石气
英文名:Acetylene
分子式：C2H2
分子量：26。04
UN编号:1001
危规号：21024
RTECS号:AO9600000
CAS号: 74—86—2
理化性质
外观与性状：无色无臭气体，纯品的气味类似于醚,工业品有使人不愉快的大蒜气味.
熔点（℃）:—81。8／119kPa
相对密度（水=1）：0.62
沸点（℃)：—83。8
相对密度(空气=1）：0。91
饱和蒸汽压（kPa）：4053／16.8℃
燃烧热（kJ/mol):  1298。4
临界温度（℃）: 35。2
临界压力（MPa）:6.14
溶解性：微溶于水、乙醇,溶于丙酮、氯仿、苯.
燃烧爆炸危险性
闪点（℃): ＜—50
引燃温度（℃）305
爆炸下限[％（V/V）]: 2。1
最大爆炸压力（MPa)：无意义
爆炸上限[%（V/V）]：100
聚合危害：能发生。
最小引燃能量(MJ）:无意义
稳定性：稳定
禁忌物：强氧化剂、强酸、卤素.
危险性类别：第2。1类易燃气体
危险特性：与空气混合能形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。与氟、氯等能发生剧烈的化学反应.能与Cu、Ag、Hg等化合物生成爆炸性化合物。
有害燃烧产物： 一氧化碳.
灭火方法：切断气源。若不能立即切断气源，则不允许熄灭正在燃烧的气体。喷水冷却容器，可能的话将容器从火场移至空旷处.雾状水、泡沫、二氧化碳。如果该物质或被污染的流体进入水路,通知有潜在水体污染的下游用户，通知地方卫生、消防官员和污染控制部门.若不能切断气源，则不允许熄灭泄漏处的火焰。受过特殊培训的人员可以利用喷雾水流冷却周围暴露物，让火自行烧尽。在安全防爆距离以外，使用雾状水冷却暴露的容器.若冷却水流不起作用（排放音量、音调升高，罐体变色或有任何变形的迹象)，立即撤离到安全区域。
毒性
属微毒类 LD50： LC50:亚急性和慢性毒性动物长期吸入非致死性浓度本品,出现血红蛋白、网织细胞、淋巴细胞增加和中性粒细胞减少。尸检有支气管炎、肺炎、肺水肿、肝充血和脂肪浸润.该物质对环境可能有危害，对水体应给予特别注意。
健康危害
具有弱麻醉作用。急性中毒：接触10~20％乙炔，工人可引起不同程度的缺氧症状；吸入高浓度乙炔，初期兴奋、多语、哭笑不安,后眩晕、头痛、恶心和呕吐，共济失调、嗜睡;严重者昏迷、紫绀、瞳孔对光反应消失、脉弱而不齐.停止吸入，症状可迅速消失。目前未见有慢性中毒报告.有时可能有混合气体中毒的问题，如磷化氢，应予注意。 健康危害（蓝色）：0 易燃性（红色）:4 反应活性:3 碳化钙和水混合能产生乙炔。与碳化钙混合产生乙炔的工艺含有其他有害物质，如胂、磷化氢或硫化氢。100000ppm能引起轻微麻醉；200000pPm能引起步态蹒跚;300000ppm能引起共济失调；3500000ppm接触5min能引起意识不清；800000ppm能引起意识丧失，血压升高,呼吸加快。
急救
皮肤接触:脱去并隔离被污染的衣服和鞋。接触液化气体，接触部位用温水浸泡复温.注意患者保暖并且保持安静。确保医务人员了解该物质相关的个体防护知识，注意自身防护。
吸　　入：迅速脱离现场至空气新鲜处。注意保暖，呼吸困难时给输氧。呼吸停止时，立即进行人工呼吸。就医。
防护
工程控制：生产过程密闭，全面通风。
呼吸系统防护：高浓度环境中，佩带供气式呼吸器。
眼睛防护:一般不需特殊防护,高浓度接触时可戴安全防护眼镜.
身体防护：穿防静电工作服。
手 防 护：一般不需特殊防护，高浓度接触时可戴防护手套。
其他防护：工作现场严禁吸烟。避免长期反复接触。进入罐或其它高浓度区作业，须有人监护.
泄漏处理
迅速撤离泄漏污染区人员至上风处，并隔离直至气体散尽,切断火源。建议应急处理人员戴自给式呼吸器，穿一般消防防护服.切断气源,喷雾状水稀释、溶解，抽排(室内）或强力通风(室外)。如有可能，将漏出气用排风机送至空旷地方或装设适当喷头烧掉。漏气容器不能再用,且要经过技术处理以清除可能剩下的气体。
储存
储存于阴凉、通风仓间内.仓温不宜超过30℃.远离火种、热源.防止阳光直射。应与氧气、压缩空气、卤素（氟、氯、溴)、氧化剂等分开存放。储存间内的照明、通风等设施应采用防爆型，开关设在仓外。配备相应品种和数量的消防器材。禁止使用易产生火花的机械设备和工具。验收时要注意品名，注意验瓶日期，先进仓的先发用.
包装
乙炔的包装法通常是溶解在溶剂及多孔物中，装入钢瓶内。充装要控制流速，注意防止静电积聚。
运输
用刚瓶运输时必须戴好钢瓶上的安全帽。钢瓶一般平放，并应将瓶口朝同一方向，不可交叉；高度不得超过车辆的防护栏板，并用三角木垫卡牢，防止滚动。运输时运输车辆应配备相应品种和数量的消防器材。装运该物品的车辆排气管必须配备阻火装置,禁止使用易产生火花的机械设备和工具装卸。严禁与氧化剂、酸类、卤素、等混装混运。夏季应早晚运输，防止日光曝晒。中途停留时应远离火种、热源.公路运输时要按规定路线行驶,勿在居民区和人口稠密区停留.铁路运输时要禁止溜放。
2。1。2建设项目可能出现爆炸、火灾、中毒、灼烫事故的危险、有害因素。(根据前述特性表列表给出主要危险化学品危险特性\列表给出主要危险有害因素确定结果\加以必要的文字论述）
表1 项目涉及的主要危险化学品危险特性
序号
危险化学品名称
主(次)危险性类别
危险特性
1
氧［压缩的］
助燃气体
助燃。与乙炔、氢、甲烷等易燃气体能形成有爆炸性的混合物.受热后瓶内压力增大，有爆炸危险.能使油脂剧烈氧化，甚至燃烧爆炸。
2
氧[液化的］
表2主要危险有害因素识别结果　　　　　　　　　
序号
危险有害因素
（事故类别)名称
事故后果
危险场所或部位
危险程度
发生
频率
1
火灾、化学爆炸
设备损坏、人员伤亡、 造成严重经济损失
乙炔生产厂房等处
高
低
2
中毒和窒息
人员伤亡
氧气、氮气灌瓶间等处
低
低
2。1。3建设项目可能出现作业人员伤亡的其它危险、有害因素。（列表给出其它危险有害因素确定结果\加以必要的文字论述）
表1 其他危险有害因素识别结果
序号
事故类别名称
事故后果
危险部位或场所
危险程度
发生频率
2
机械伤害
人员伤亡
压缩机间、灌瓶间
低
低
3
电气伤害
人员伤亡
压缩机室、配电间等处
低
低
4
噪声
人员伤害
压缩机间
低
高
5
车辆伤害
人员伤亡
厂区道路、装卸车场
低
低
6
高处坠落

7
冻伤

8
雷电伤害

9
辐射伤害

2。2　危险、有害程度
2。2.1固有危险程度
⒈定量分析建设项目工艺流程中涉及具有爆炸性、可燃性、毒性、腐蚀性的化学品数量、浓度(含量)、状态和所在的作业场所（部位）及其状况(温度、压力)。(列表给出危险品固有危险程度）
表1 主要危险化学品固有危险程度
序号
名称
数量
浓度
状态
所在作业场所部位
温度
压力
固有危险程度
1
氧[压缩的］
50瓶
〉99。6％
气态
气瓶内、管道内
常温
15MPa
火灾、物理爆炸、中毒
2
氧［液化的］
15m3
〉99.6%
液态
液氧储罐内、管道内
常温
0。8MPa
火灾、物理爆炸、冻伤、中毒
3
氮[压缩的]
30瓶
>99.9％
气态
气瓶内、管道内
常温
15MPa
物理爆炸、中毒窒息
⒉定性分析建设项目涉及具有爆炸性、可燃性、毒性、腐蚀性的化学品的固有危险程度。(可根据危险化学品性质简要论述固有危险程度）
⒊宜通过下列计算，定量分析建设项目涉及具有爆炸性、可燃性、毒性、腐蚀性的化学品的各个作业场所的固有危险程度：（按下列顺序分别论述给出每个危害最大的作业场所的危险化学品存在的质量并按《重大危险源分级标准》附录相应项内容计算危害结果〈注明详细计算见附录>）
⑴具有爆炸性的化学品的质量及相当于梯恩梯（TNT）的摩尔量；
⑵具有可燃性的化学品的质量及燃烧后放出的热量；
⑶具有毒性的化学品的浓度及质量;
⑷具有腐蚀性的化学品的浓度及质量。
2。2。2风险程度
⒈通过国内外同类生产或者储存装置、设施发生的事故情况，定性、定量分析和预测建设项目的以下几方面内容：（逐条论述事故可能性、条件、时间）
⑴作业场所出现具有爆炸性、可燃性、毒性、腐蚀性的化学品泄漏的可能性;
⑵涉及具有爆炸性、可燃性的化学品的作业场所出现泄漏后,具备造成爆炸、火灾事故的条件和需要的时间；
⑶涉及具有毒性的化学品的作业场所出现具有毒性的化学品泄漏后扩散速率及达到人的接触最高限值的时间；
⑷涉及具有爆炸性、可燃性、毒性、腐蚀性的化学品的作业场所出现爆炸、火灾、中毒、灼烫事故造成人员伤亡的范围。（论述并按《重大危险源分级标准》附录相应项内容计算、列表给出伤亡范围）
表1 爆炸事故造成人员伤亡程度
序号
距爆炸事故点距离
人员伤害程度
1
54。1以外
人员基本无危害
2
40。5m～54。1m
人员轻微伤害
3
28.8m~40。5m
人员严重伤害
⒉预测建设项目涉及具有爆炸性、可燃性的化学品的作业场所出现最大爆炸、火灾事故产生的污水数量和最严重爆炸、火灾事故产生的污水数量。（按实际情况计算确定生产装置内的加上事故时消防产生的总水量\危险化学品能污染水时预测污水量、不污染水时预测消防废水量、无消防设施时无废水)
3　建设项目设立安全评价报告中的安全对策和建议采纳情况说明
3.1列出落实建设项目设立安全评价报告中每项安全对策与建议，所采取的全部安全设施及所在作业场所（部位）。（列表给出对策建议采纳情况）
表1 安全对策与建议采纳情况
序号
安全对策与建议
采取的安全设施
所在作业场所
落实情况
1
本项目的乙炔生产厂房(发生间、气柜间、净化间、压缩间、罐瓶间和瓶库）、电石库的火灾危险类别为甲类，各建构筑物之间的距离应满足《设立安全评价报告》表8.1要求：
乙炔生产厂房按甲类厂房设计
间距按规范要求确定
生产厂区
采纳
2
根据《乙炔站设计规范》（GB50031-91）第2.0。5条，总安装容量或总输气量不超过10m3/h的气态乙炔站或乙炔汇流排间，可与耐火等级不低于二级的其它生产厂房毗连建造,但应符合下列要求：毗连的墙应为无门、窗、洞的防火墙;在靠近气态乙炔站或乙炔汇流排间的生产厂房外墙上的门、窗、洞边缘，与气态乙炔站或乙炔汇流排间外墙上的门、窗、洞边缘、电石渣坑边缘和室外乙炔设备外壁之间的距离，不应小于4m。气态乙炔站或乙炔汇流排间与生产厂房相毗连的防火墙上，严禁穿过任何管线.

该项目不与其他生产厂房毗连
3
电石破碎与电石库毗连建造时，其毗连处的墙应为无门、窗、洞的防火墙；当工艺要求设门时，可设能自动关闭的甲级防火门。
之间的隔墙设计为防火墙
电石破碎间与电石库
采纳
3。2　说明未落实或者部分落实的建设项目设立安全评价报告中每项安全对策与建议的论证情况或者理由.(列表给出对策建议未采纳情况理由）
表1安全对策与建议未采纳情况
序号
安全对策与建议
未采纳情况说明
1
灌瓶间、汇流排间和实瓶间的窗玻璃,宜采取涂白漆等措施。
设计中灌瓶间、实瓶库的窗玻璃贴防晒膜。
2
电石库、乙炔瓶库可以与氧气瓶库、可燃或易燃物品仓库布置在同一座建筑物内，但应以无门、窗、洞的防火墙隔开。
电石库房设计为独立的建筑物,不和其它建筑物毗连。
3
所有乙炔放空管应设阻火器,且气体排空管高出周围建构筑物1米.
爆破片和安全阀所连接的放空管不应有任何阻碍气体放散的装置，可不设阻火器。
4　采用的安全设施和措施
详细列出建设项目设计中所采用（取）的全部安全设施,并对每个安全设施说明符合或者高于国家现行有关安全生产法律、法规和部门规章及标准的具体条款，或者借鉴国内外同类建设项目所采取(用）的安全设施。(先按照《危险化学品建设项目安全设施目录》中三类十三种设施逐一对照落实、确定采用了哪些设施\对重大危险源的安全监控设施应按《重大危险源安全监控通用技术规范》和《重大危险源安全监控装备设置规范》选用和设置\再按《设施目录》顺序分别列表写出三类全部安全设施设计情况、突出安全设施内容、型式和设置场所位置\最后（表4）将所执行和参照的标准规范的必要条文（安全设施之外的要求）按下列顺序列表写出安全措施（总平面布置\工艺及储运设施\消防设施\电气及自控设施\建、构筑物）
表1 一、预防事故设施
序号
安全设施
设置场所或部位
数量
有关标准规范条款
备注
（一)
检测、报警设施

1
压力表-—-型号
乙炔压缩机出口管路
1只

《乙炔站设计规范》
GB50031-91
第4。0.7条
乙炔专用型
4条充装排管路
4只
2
可燃气体泄漏检测探头——-型号
发生间、净化间、压缩机间、灌瓶间各设置2个检测探头,位于北侧外墙距地1。2米处。
共8个

《乙炔站设计规范》
GB50031—91
第9。0.2条
乙炔专用型
3
可燃气体泄漏检测报警器———型号
设置在值班室
1台
（二）
设备安全防护设施

1
20米高塔式避雷针
距乙炔厂房四角5米处
4根
《乙炔站设计规范》
GB50031—91
第9。0.2条

(三）
防爆设施

1
防爆电机-—-型号-——防爆级别

乙炔压缩机电机
2台

《乙炔站设计规范》
GB50031-91
第9。0.4条
乙炔压缩机厂配套
（四)
安全警示标志

1
严禁烟火等警示牌
生产区入口及其他明显处
4块

表4 四、 安全措施
序号
安全措施
设置场所或部位
有关标准规范条款
备注
（一）
总平面布置

1
厂区分为生产区和辅助生产区
厂区总平面
《乙炔站设计规范》
GB50031—91
第4。0。7条

（二)
工艺及储运设施

1
乙炔灌瓶采用2台压缩机
压缩机间
《乙炔站设计规范》
GB50031—91
第9。0。2条

2
乙炔压缩机后管路规格为φ28x5,内径小于20mm
压缩机间、灌瓶间

（六）
建构筑物

1
乙炔生产厂房屋架下弦高度不小于4。5米
乙炔生产厂房

5 事故预防及应急救援措施
5.1应急救援组织或应急救援人员的设置或配备情况。（简要论述应设立的组织机构、应配备的救援人员等要求,可以列表说明）
5。2　消防队伍的依托或者建设情况。（简要论述依托当地消防队伍还是自己组建消防队伍）
5。3　应急救援器材的配备情况。（简要论述需要配备的器材种类及数量）
5.4　消防器材的配备情况。（简要论述需要配备的器材种类及数量）
5。5　应急救援措施。（简要论述应采取的救援措施、可以列表说明）
6　安全管理机构的设置及人员配备
6.1　对建设项目投入生产或者使用后设置安全管理机构及其职责的建议.(简要论述需设置的管理机构和其主要职责、要求，可以列表说明）
6.2　对建设项目投入生产或者使用后配备安全管理人员的条件和数量的建议。（简要论述、可以列表说明)
7　安全设施投资概算
7.1　建设项目总投资概算.（给出项目投资总额）
7.2　建设项目中安全设施投资概算和分类投资概算。（可列表给出)
7。3　建设项目中安全设施投资概算占总投资概算的比例，建设项目中安全设施分类投资概算占安全设施投资概算的比例。（简要论述、可列表给出)
表1 投资概算表
序号
安全设施分类投资概算
占安全设施投资概算的比例
安全设施分项内容
分项投资概算
安全设施投资概算总额
1
工艺设施部分概算：
2万元
5％
安全附件
2万元
50万元
2
消防设施部分概算：
18万元
45％
消防水池
10万元
消防设备、管路、阀门等
8万元
3
电气自控部分概算:
20万元
50%
防爆电气设备
5万元
防雷防静电
2万元
防爆轴流风机
3万元
自动报警设备
10万元
4
土建部分概算
10万元

10万元
（给出安全设施投资概算占总投资概算的比例）
8　结论和建议
8。1　结论
根据国、内外同类装置(设施）设计发展情况和国家现行有关安全生产法律、法规和部门规章及标准的规定和要求，从下列几方面作出结论：（逐条简要重点陈述结果）
⒈建设项目所在地的安全条件和与周边的安全防护距离；
⒉建设项目选用的技术、工艺安全性；
⒊建设项目选用的主要装置、设施安全性;
⒋建设项目采用（取)的安全设施水平；
⒌建设项目所达到的安全水平。
8。2　建议
根据国、内外建设项目特别是同类装置(设施）建设项目的管理情况和趋势，从下列几方面提出建议:（简要重点陈述）
⒈主要装置、设施和安全设施及特种设备的订购;
⒉施工单位的选择;
⒊主要原辅材料的选择；
⒋投入试生产（使用）后的安全管理；
⒌其它方面。
4附件
4.1　建设项目区域位置图、工艺流程简图、爆炸危险区域划分图。
4.2　建设项目平面布置图，生产和储存装置（设施）、防雷防静电接地、消防设施及消防器材、气体检测平面布置图。
4。3　建设项目涉及的特种设备及主要安全附件一览表.
特种设备及主要安全附件一览表
特种设备
序号
设备名称
型号规格
设计压力
设计温度
数量
容器类别
备注
1
乙炔发生器
YFQ—80
0.4MPa
90℃
1
Ⅱ

2
正水封
SF—80
0。4MPa
40℃
1
Ⅱ

4。4　建设项目所在地安全条件的分析情况。（根据情况确定是否写）
4。5　建设项目风险程度的定性、定量分析情况。（根据情况确定是否写）
4。6　建设项目选用的技术、工艺安全性的分析过程。(根据情况确定）
4。7　建设项目安全设施设计依据的国家现行有关安全生产法律、法规和部门规章及标准的目录。
5　格式
5.1　格式
5.1。1　封面(参见附件1）
5。1。2　封二（参见附件2)
5.1。3　安全设施设计工作人员组成
5。1。4　目录
5。1。5　非常用的术语、符号和代号说明
5。1.6　主要内容
5。1.7　附件
5。2　字号和字体
主要内容的章、节标题分别采用3号黑体、楷体字，项目标题采用4号黑体字;内容的文字表述部分采用4号宋体字，表格表述部分可选择采用5号或者6号宋体字；附件的图表可选用复印件，附件的标题和项目标题分别采用3号和4号黑体字,内容的文字和表格表述采用的字体同“主要内容”。
5。3　纸张、排版
采用A4白色胶版纸（70g以上);纵向排版，左边距28mm、右边距20mm、上边距25mm、下边距20mm；章、节标题居中，项目标题空两格。
5。4 制作
除附图、复印件等外，双面打印文本。
5。5 封装
建设项目安全设施设计专篇正式文本装订后,用设计单位的公章对进行建设项目安全设施设计专篇封页。
附件1
附件2
（建设项目名称）
安全设施设计专篇
设计单位:
设计单位法定代表人：
设计单位联系人：
设计单位联系电话：
（设计单位公章)
年　　月　　日
