万科集团外墙防渗漏节点做法.doc

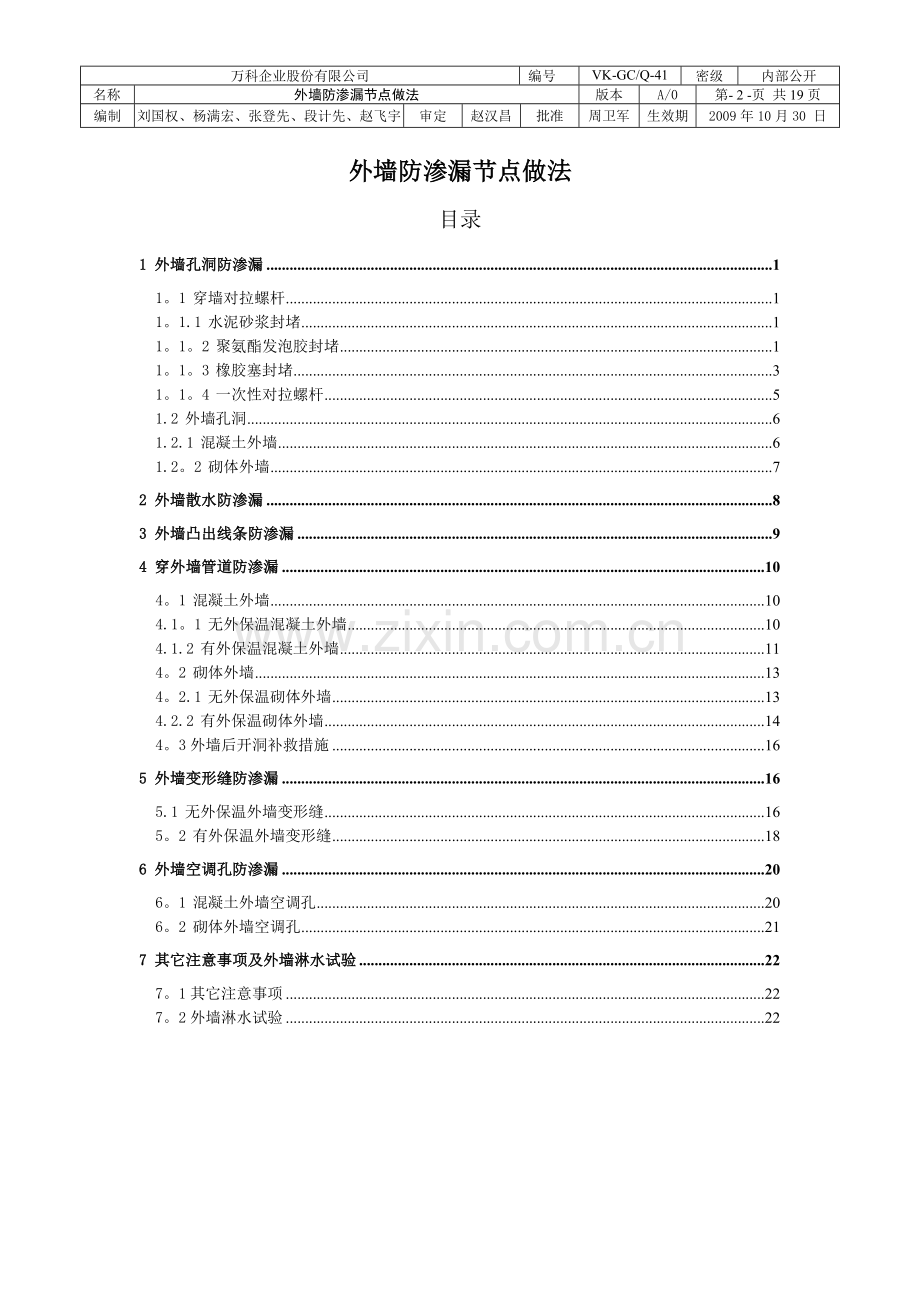

万科企业股份有限公司编号VK-GC/Q-41密级内部公开名称外墙防渗漏节点做法版本A/0第17页 共19页编制刘国权、杨满宏、张登先、段计先、赵飞宇审定赵汉昌批准周卫军生效期2009年10月30 日外墙防渗漏节点做法集团工程采购与成本管理部二九年十月三十日外墙防渗漏节点做法目录1 外墙孔洞防渗漏11。1 穿墙对拉螺杆11。1.1 水泥砂浆封堵11。1。2 聚氨酯发泡胶封堵11。1。3 橡胶塞封堵31。1。4 一次性对拉螺杆51.2 外墙孔洞61.2.1 混凝土外墙61.2。2 砌体外墙72 外墙散水防渗漏83 外墙凸出线条防渗漏94 穿外墙管道防渗漏104。1 混凝土外墙104.1。1 无外保温混凝土外墙104.1.2 有外保温混凝土外墙114。2 砌体外墙134。2.1 无外保温砌体外墙134.2.2 有外保温砌体外墙144。3外墙后开洞补救措施165 外墙变形缝防渗漏165.1 无外保温外墙变形缝165。2 有外保温外墙变形缝186 外墙空调孔防渗漏206。1 混凝土外墙空调孔206。2 砌体外墙空调孔217 其它注意事项及外墙淋水试验227。1其它注意事项227。2外墙淋水试验22外墙防渗漏节点做法1 外墙孔洞防渗漏1。1 穿墙对拉螺杆1。1.1 水泥砂浆封堵 做法说明：本做法适用于0。00以上混凝土结构外墙穿墙对拉螺杆孔洞的封堵.穿墙对拉螺杆孔洞必须逐个封堵密实。对拉螺杆两端（模板内侧)有锥形塑料垫块的，封堵前需逐个剔除塑料垫块。未加设锥形塑料垫块的孔洞,封堵前先对外墙外侧对拉螺杆孔洞用机械扩孔，并将扩孔部分的PVC管除去.扩孔尺寸为：直径不小于30mm、深度不小于20mm.工艺流程：剔除塑料垫块或将外侧螺栓孔扩孔-浇水湿润-内侧堵塞-外侧封堵外侧刷JS防水外饰面施工 节点图： 普通穿墙螺杆封堵节点做法 成品塑料垫块用于穿墙螺杆示意 构造做法： 1、剔除塑料垫块或将外侧螺杆孔扩孔逐个剔除对拉螺杆中使用的塑料垫块。对未使用成品塑料垫块的螺杆孔，将外侧用机械扩孔，并将扩孔部分的PVC管除去。扩孔深度不小于20mm、直径不小于30mm。2、浇水湿润清理孔内杂物垃圾，周边浇水湿润。3、内侧堵塞 从内侧堵塞1:2干硬性水泥砂浆(添加防水剂及膨胀剂)到墙体中部并压实.4、外侧封堵从外侧堵塞1：2干硬性水泥砂浆(添加防水剂及膨胀剂）到墙体中部并压实。5、外侧刷JS防水待外侧水泥砂浆干燥后（约24小时），在外侧孔洞及周边分多遍涂刷1。0mm厚JS防水,涂刷范围为100100mm。6、外饰面施工按图纸要求施工抹灰、保温及外装饰层等.质量控制点:1、塑料垫块剔除或扩孔2、孔洞清理并湿润3、砂浆堵塞密实 4、JS防水厚度及范围1。1。2 聚氨酯发泡胶封堵 做法说明:本做法适用于0。00以上混凝土结构外墙穿墙对拉螺杆孔洞的封堵.穿墙对拉螺杆孔洞必须逐个封堵密实.对拉螺杆两端（模板内侧）有锥形塑料垫块的，封堵前需逐个剔除塑料垫块。未加设锥形塑料垫块的孔洞，封堵前先对外墙外侧对拉螺杆孔洞用机械扩孔，并将扩孔部分的PVC管除去。扩孔尺寸为：直径不小于30mm、深度不小于20mm.工艺流程:剔除塑料垫块或将外侧螺杆孔扩孔浇水湿润-外侧封堵-孔内打发泡胶-外侧刷JS防水外饰面施工 节点图： 普通穿墙螺杆封堵节点做法 构造做法: 1、剔除塑料垫块或将外侧螺杆孔扩孔逐个剔除对拉螺杆中使用的塑料垫块。对未使用成品塑料垫块的螺杆孔，将外侧用机械扩孔,并将扩孔部分的PVC管除去。扩孔深度不小于20mm、直径不小于30mm。2、浇水湿润清理孔内杂物垃圾，周边浇水湿润。3、外侧封堵从外侧堵塞1：2干硬性水泥砂浆（添加防水剂及膨胀剂)4060mm深。4、孔内打发泡胶待外侧水泥砂浆终凝后，从内侧往螺栓孔中注入聚氨酯发泡胶，可打满孔洞，也可在外边预留2030mm待发泡胶干硬后用水泥砂浆封堵.5、外侧刷JS防水待外侧水泥砂浆干燥、孔内发泡胶施工完毕后且检查打发泡胶时对外侧封堵砂浆没有造成挤压破坏时,在外侧孔洞周边分多遍涂刷1.0mm厚JS防水，涂刷范围为100100mm。6、外饰面施工按图纸要求施工抹灰、保温及外装饰层等。质量控制点:1、塑料垫块剔除或扩孔2、孔洞清理并湿润3、砂浆堵塞密实4、发泡胶密实度5、JS防水厚度及范围1。1。3 橡胶塞封堵做法说明:本做法只适用于0。00以上有外保温的混凝土结构外墙穿墙对拉螺杆孔洞的封堵。穿墙对拉螺杆孔洞必须逐个封堵。工艺流程：外侧封堵内侧堵塞外侧灰饼-外保温及饰面施工节点图： 外墙外侧橡胶塞封堵节点做法 构造做法： 1、外侧封堵封堵前必须清理干净孔内杂物。从墙外侧向孔内敲入圆形橡胶塞.橡皮塞直径必须略大于对拉螺栓孔径，以保证对拉螺栓孔与橡胶塞间密封。2、内侧堵塞 用发泡胶封堵时，从内侧往螺栓孔中注入聚氨酯发泡胶，可打满孔洞,也可在外边预留2030mm待发泡胶干硬后用水泥砂浆封堵。用砂浆封堵时，从内侧堵塞1:2干硬性水泥砂浆(添加防水剂及膨胀剂）至外侧橡胶塞处并压实抹平。3、外侧灰饼对拉螺栓孔橡胶塞外侧抹5050mm1：2水泥砂浆灰饼并突出墙面5mm.4、外保温及饰面施工按图纸要求施工抹灰、保温及外装饰层等.质量控制点:1、孔洞清理2、橡胶塞与对拉螺栓孔间密封。3、发泡胶堵塞密实或砂浆堵塞密实 圆形橡胶塞照片：1。1.4 一次性对拉螺杆做法说明：本做法适用于0。00以上混凝土结构外墙穿墙对拉螺杆端部的封堵。一次性穿墙对拉螺杆分为工具式对拉螺杆和一般对拉螺杆。本做法为一般穿墙对拉螺杆端部的封堵，工具式穿墙对拉螺杆端部的封堵参照本做法执行.采用一次性穿墙对拉螺杆时，螺杆两端（模板内侧）必须采用锥形塑料垫块.拆除模板后逐个剔除塑料垫块，然后将螺杆从孔口的最深处割断，再用干硬性水泥砂浆封堵。工艺流程：剔除塑料垫块割除多余螺杆浇水湿润水泥砂浆堵塞饰面施工 节点图： 一次性穿墙对拉螺杆封堵节点做法 构造做法： 1、剔除塑料垫块逐个剔除塑料垫块。2、割除多余螺杆将螺杆从孔的最深处割断。3、浇水湿润清理孔口，孔及周边浇水湿润。4、水泥砂浆堵塞用1:2干硬性水泥砂浆（添加防水剂及膨胀剂)堵塞内外侧孔口并抹平压光。5、饰面施工按图纸要求施工抹灰、保温及内外装饰层等。质量控制点：1、塑料垫块剔除干净2、对拉螺杆从孔底切割干净3、孔口及周边湿润4、水泥砂浆抹平压光1。2 外墙孔洞1.2.1 混凝土外墙做法说明：本做法适用于0。00以上混凝土结构外墙。本做法适用于脚手架、塔吊、施工电梯等穿墙钢管或悬挑型钢等孔洞的封堵。一般情况下，小于50mm的孔洞采用与穿墙对拉螺杆相同的封堵做法；50mm孔洞尺寸100mm时,可用干硬性水泥砂浆（添加防水剂及膨胀剂）参照对拉螺杆封堵做法分次堵塞;当孔洞大于100mm时，采用细石混凝土封堵；所有封堵必须保证密实.封堵洞口的外侧涂刷1。0mm厚JS防水，涂刷范围必须大于孔洞周边50mm.细石混凝土封堵做法如下。工艺流程:穿墙钢管或悬挑型钢取出-基层凿毛湿润-两侧支模浇注混凝土两侧拆模-凿除凸出砼外侧刷JS防水-外墙保温及装饰面层施工节点图: 混凝土外墙孔洞支模 构造做法： 1、穿墙钢管或悬挑型钢取出取出孔洞内钢管及预埋件，并将杂物垃圾清理干净.2、基层凿毛湿润孔洞周壁凿毛，并浇水湿润周边范围100mm以上.3、两侧支模支洞口两侧模板,模板超出洞口上方100mm。4、浇注混凝土浇筑高于墙体混凝土等级一个标号的细石混凝土（掺防水剂和膨胀剂），充分插捣密实。5、两侧拆模混凝土两侧模板在23天后拆除。6、凿除凸出砼拆模后，凿除表面凸出的多余混凝土，并修补好混凝土缺陷。7、刷JS防水在墙外侧孔洞及周边分多遍涂刷1。0mm厚JS防水，涂刷范围超出孔洞周边50mm。8、外墙保温及装饰面层施工按图纸要求,施工保温及外墙装饰面层。质量控制点：1、基层清理凿毛2、浇水湿润3、混凝土密实度4、JS防水厚度及范围1。2。2 砌体外墙 做法说明：本做法适用于0。00以上砌体外墙.本做法适用于脚手架、塔吊、施工电梯等穿墙钢管或悬挑型钢拆除后孔洞的封堵.一般情况下，孔洞尺寸小于等于100mm时,可用水泥砂浆(添加防水剂及膨胀剂）分次堵塞。当孔洞尺寸大于100mm时,须采用细石混凝土封堵，方法如下所述。工艺流程：穿墙钢管或悬挑型钢取出-基层湿润两侧支模-浇注混凝土-两侧拆模凿除凸出砼及修补外墙保温层及面层节点图： 砌体外墙孔洞支模 构造做法： 1、穿墙钢管或悬挑型钢取出取出孔洞内钢管及预埋件，清除孔洞内垃圾及周边残留的砌筑砂浆。2、基层湿润浇水湿润孔洞及周边范围100mm以上。3、两侧支模支洞口两侧模板，模板超出洞口上方100mm。4、浇注混凝土浇筑C20细石混凝土（掺防水剂和膨胀剂），充分插捣密实。5、两侧拆模混凝土两侧模板在23天后拆除。6、凿除凸出砼及修补拆模后，凿除表面凸出的多余混凝土。外侧孔洞表面有缺陷须用1：2水泥砂浆修补.7、外墙保温及装饰面层按图纸要求，施工保温及外墙装饰面层。质量控制点:1、孔洞清理2、浇水湿润3、混凝土密实度2 外墙散水防渗漏做法说明：散水坡度一般为5，宽度比檐口多出200mm，混凝土散水每隔6m设伸缩缝，同时在外墙阴阳角处设对角伸缩逢.缝宽20mm，用沥青油膏嵌缝灌实。散水与外墙勒脚交接处应留有缝隙，宽10mm，采用沥青油膏嵌缝。工艺流程：素土夯实-垫层-混凝土层-沥青油膏嵌缝节点图:构造做法： 1、素土夯实素土分层夯实，虚土每层厚度不超过300mm,密实度达到93%以上。2、垫层150厚石粉掺入6%水泥或150厚3：7灰土搅拌均匀并夯实。也可根据当地习惯采用其他材料施工垫层.3、混凝土层支散水模板并放置伸缩缝分格条，浇筑C20混凝土，原浆压光。4、沥青油膏嵌缝混凝土养护达到强度后拆除模板，取出伸缩缝分格条，并在外墙勒脚交接处及分格缝中填塞建筑沥青油膏.质量控制点：1、素土夯实2、石粉或灰土夯实、平整度3、混凝土振捣密实4、沥青油膏嵌缝3 外墙凸出线条防渗漏 做法说明： 此做法适用于凸出外墙的腰线、空调板、雨蓬板及凸窗上部等节点防渗漏处理.混凝土结构板的根部应做200mm高混凝土反坎，并与主体混凝土一次性浇注完成。板上部阴角处防水层下须作成圆弧形，其半径不得小于50mm,以保证防水层圆滑通过、没有硬角。排水坡度为5。下图为无组织排水做法，如为有组织排水，则必须设置地漏。无论无组织排水还是有组织排水,板下部外沿三边必须作滴水线。工艺流程：钢筋混凝土结构板-水泥砂浆找坡JS防水-保护层饰面层 节点图: 构造做法: 1、钢筋混凝土结构板与根部砼反坎同时支模,一次性浇注.2、水泥砂浆找坡层阴角处抹圆角,半径大于50mm;砂浆最薄处不得小于15mm,向外找坡不小于5.3、JS防水刷1。0厚I型JS防水，防水范围在墙根部位上返不小于300mm，水平方向外伸不小于300mm。4、保护层抹水泥砂浆保护层，保持找坡。5、饰面层按照外饰面做法施工外饰面，并在檐下三边做滴水线.质量控制点：1、反坎混凝土密实度2、坡度达到5以上3、防水厚度及范围4、滴水线施工4 穿外墙管道防渗漏 4。1 混凝土外墙4。1.1 无外保温混凝土外墙 做法说明: 本做法适用于0。00以上混凝土结构外墙。管道垂直穿墙、梁、柱时,应尽量在结构主体施工时通过预埋套管预留孔洞,避免后期钻孔开洞。套管可采用UPVC或钢管，UPVC套管表面应用砂纸打毛，以保证与混凝土粘结牢固。对于小管径管道,其套管管径应比管道管径大两号；对于大管径管道，其套管管径应大于管道外径50mm。穿墙套管其两端须与墙面平齐，套管预留时须按内高外低的原则设置坡度.主体结构施工时预留套管两端要用胶布等密封好,避免浇筑混凝土时堵塞套管.套管与管道之间的缝隙应用柔性阻燃材料密实填充，且端面光滑，管道接口不得设在套管内。柔性填料可选用聚氨酯发泡、油麻或石棉绳填充.工艺流程：饰面施工-套管清理-安装管道-内侧堵塞-外侧堵塞打密封胶节点图：无外保温混凝土墙穿墙管道防渗漏做法构造做法：1、饰面施工为避免交叉作业,管道安装宜在内外饰面完成后进行.2、套管清理在安装管道前,先清除套管内的杂物，钢套管应清除铁锈,并在管壁刷防锈漆，等防锈漆干透之后安装管道。3、安装管道安装管道穿过套管，管道接口不得设在套管内.管道的坡度及支吊架调整、固定好后方可进行封堵工作.4、内侧堵塞从内侧用沥青油麻丝填充套管与管道之间间隙,填充至套管2/3部位处。5、外侧堵塞从外侧用沥青油麻丝填塞套管与管道之间剩余间隙.6、打密封胶在内外两侧管道周边打密封胶。质量控制点1、套管坡度2、管道安装3、油麻堵塞密实4、打密封胶4。1.2 有外保温混凝土外墙做法说明： 本做法适用于0.00以上混凝土结构外墙.管道垂直穿墙、梁、柱时,应尽量在结构主体施工时通过预埋套管预留孔洞，避免后期钻孔开洞。套管可采用UPVC或钢管，UPVC套管表面应用砂纸打毛，以保证与混凝土粘结牢固。对于小管径管道，其套管管径应比管道管径大两号;对于大管径管道，其套管管径应大于管道外径50mm。穿墙套管其两端须与墙面平齐，套管预留时须按内高外低的原则设置坡度。主体结构施工时预留套管两端要用胶布等密封好，避免浇筑混凝土时堵塞套管。套管与管道之间的缝隙以及保温层与管道之间的缝隙应用柔性阻燃材料密实填充，且端面光滑,管道接口不得设在套管内.柔性填料可选用聚氨酯发泡、油麻或石棉绳填充。工艺流程:内外饰面(保温层)施工-套管清理-安装管道-内侧堵塞外侧堵塞-打密封胶外保温与管道间封堵外保温与管道间打密封胶节点图： 有外保温混凝土墙穿墙管道防渗漏做法构造做法：1、内外饰面(保温层）施工为避免交叉作业，管道安装宜在内饰面和外保温及饰面施工完成后进行.2、套管清理在安装管道前，先清除套管内的杂物,钢套管应清除铁锈，并在管壁刷防锈漆，等防锈漆干透之后安装管道.3、安装管道安装管道穿过套管，管道接口不得设在套管内.管道的坡度及支吊架调整、固定好后方可进行封堵工作，注意管道与套管周边的缝隙要一致。4、内侧堵塞从内侧用沥青油麻丝填充套管与管道之间间隙，填充至套管2/3部位处。5、外侧堵塞从外侧用沥青油麻丝填塞套管与管道之间剩余间隙，并打密封胶。6、打密封胶在内外两侧管道周边打密封胶。7、外保温与管道间封堵在外保温层与管道间打发泡胶封堵.发泡胶应进墙面15mm,发泡胶应应用手蘸水或专用工具压入墙面内，不得切割。8、外保温层与管道间打密封胶在外保温层及饰面与管道间打密封胶。质量控制点1、套管坡度2、管道安装3、油麻堵塞密实4、发泡胶施工5、打密封胶4。2 砌体外墙4.2。1 无外保温砌体外墙 做法说明： 本做法适用于0.00以上砌体外墙。外墙为砌体时,为保证穿墙套管节点的防渗漏效果,在管道位置必须用预制混凝土块代替砌块。不得在砌体墙上直接开洞.预制混凝土块强度等级C20，厚同墙厚，长、宽减去套管尺寸后均不得小于200mm,并符合砌块模数;预制混凝土块时须预埋套管，套管材质为金属或塑料，套管应内高外低，长度与墙平齐，预制混凝土块应标明内外，以免出错。对于小管径管道,其套管管径应比管道管径大两号；对于大管径管道，其套管管径应大于管道外径50mm。套管与管道之间的缝隙应用柔性阻燃材料密实填充，且端面应光滑，管道接口不得设在套管内。柔性填料可选用聚氨酯发泡、油麻或石棉绳填充。工艺流程：预制混凝土块-墙体砌筑饰面施工-套管清理-安装管道内侧堵塞外侧堵塞-打密封胶节点图: 无外保温砌体墙穿墙管道防渗漏做法构造做法:1、预制混凝土块根据管道规格确定套管、预制混凝土块尺寸,采用定型模板预制并预埋套管,套管应有内高外低的坡度.长度与墙平齐，预制混凝土块施工前应标明内外，以免套管坡度出现安装错误。2、墙体砌筑按要求进行外墙砌筑施工，并在穿墙管处砌筑预制混凝土块,注意预制块内外及套管坡度为内高外低。3、饰面施工为避免交叉作业，管道安装宜在饰面完成后进行.4、套管清理在安装管道前，先清除套管内的杂物,钢套管应清除铁锈，并在管壁刷防锈漆，等防锈漆干透之后安装管道。5、安装管道安装管道穿过套管,管道接口不得设在套管内。管道的坡度及支吊架调整、固定好后方可进行封堵工作，注意管道与套管周边的缝隙要一致.6、内侧堵塞从内侧用沥青油麻丝填充套管与管道之间间隙，填充至套管2/3部位处。7、外侧堵塞从外侧用沥青油麻丝填塞套管与管道之间剩余间隙.8、打密封胶在内外两侧管道周边打密封胶.质量控制点1、混凝土块尺寸2、预制混凝土块内外标志、套管坡度3、管道安装4、油麻堵塞密实5、打密封胶4.2。2 有外保温砌体外墙 做法说明： 本做法适用于0。00以上砌体外墙。外墙为砌体时，为保证穿墙套管节点的防渗漏效果,在管道位置必须用预制混凝土块代替砌块。不得在砌体墙上直接开洞。预制混凝土块强度等级C20，厚同墙厚，长、宽减去套管尺寸后均不得小于200mm，并符合砌块模数；预制混凝土块时须预埋套管,套管材质为金属或塑料,套管长度应为墙厚加外保温层厚度，预制混凝土块应标明内外，以免砌墙时出错。对于小管径管道,其套管管径应比管道管径大两号；对于大管径管道，其套管管径应大于管道外径50mm。套管与管道之间的缝隙应用柔性阻燃材料密实填充，且端面应光滑,管道接口不得设在套管内.柔性填料可选用聚氨酯发泡、油麻或石棉绳填充。工艺流程:预制混凝土块-墙体砌筑饰面及外保温施工-套管清理-安装管道内侧堵塞-外侧堵塞-外保温与套管间封堵-打密封胶节点图：有外保温砌体墙穿墙管道防渗漏做法构造做法：1、预制混凝土块根据管道规格确定套管、预制混凝土块尺寸，采用定型模板预制并预埋套管,套管应有内高外低的坡度。长度与墙内侧及外保温外侧平齐,预制混凝土块应标明内外，以免出错。2、墙体砌筑按要求进行外墙砌筑施工，并在穿墙管处砌筑预制混凝土块,注意预制块内外及套管坡度为内高外低。3、饰面及外保温施工为避免交叉作业，管道安装宜在饰面及外保温施工完成后进行。4、套管清理在安装管道前,先清除套管内的杂物,钢套管应清除铁锈,并在管壁刷防锈漆，等防锈漆干透之后安装管道。5、安装管道安装管道穿过套管，管道接口不得设在套管内.管道的坡度及支吊架调整、固定好后方可进行封堵工作，注意管道与套管周边的缝隙要一致。6、内侧堵塞从内侧用沥青油麻丝填充套管与管道之间间隙，填充至套管2/3部位处。7、外侧堵塞从外侧用沥青油麻丝填塞套管与管道之间剩余间隙。8、外保温与套管间封堵外保温与套管间若有缝隙,用打发泡胶的方式封堵。9、打密封胶在内外两侧管道周边打密封胶。外侧要盖住保温层与套管间的缝隙.质量控制点1、混凝土块尺寸2、预制混凝土块内外、套管坡度3、管道安装4、油麻堵塞密实5、打发泡胶4。3外墙后开洞补救措施预留预埋应与土建混凝土或砌体施工同步进行，应避免后期在混凝土或砌体外墙上凿孔钻洞。确因设计变更等需要在外墙上增加孔洞时，可采取后钻孔的方式增加外墙孔洞.在混凝土结构上后开洞应取得设计变更正式文件后进行。后开洞必须用抽芯机械实施开洞，不得人工打凿.抽芯开洞时应注意以下几点：1、抽芯前必须弹线确认位置。2、抽芯应避开结构受力钢筋。3、开洞时应保证洞底标高室内高于室外。4、洞口施工完成后应清理洞口四周垃圾及灰尘，浇水湿润后再将PVC或钢套管临时固定埋入孔中，套管与结构间隙用1：2干硬性水泥砂浆（添加防水剂及膨胀剂）填塞密实,最外侧用密封胶予以封闭.5 外墙变形缝防渗漏 5。1 无外保温外墙变形缝 做法说明:本做法适用于0.00以上外墙。外墙变形缝有伸缩缝、沉降缝和抗震缝三种，其功能、设置要求各不相同,实际工程抗震设计时,所有的伸缩缝、沉降缝宽度均应符合防震缝最小宽度的要求，尽量做到三缝合一。变形缝必须按照设计要求处理,不得随意更改,以满足变形缝在功能上的需要。根据变形缝的类型，选择图示伸缩缝或沉降缝做法.工艺流程：缝口处理填入填充料-抹底层灰粘贴防水卷材安装定型成品挡水板打密封胶外饰面层施工节点图： 无外保温伸缩、抗震缝节点做法无外保温三缝合一节点做法构造做法:1、缝口处理清理变形缝中夹杂的砂浆、砌块及杂物,凿平变形缝两侧的墙面,并在缝壁墙面涂刷基层处理剂。2、填入填充料待基层处理剂干燥后在缝内填塞弹性密封背衬材料,如聚乙烯泡沫塑料。3、抹底层灰外侧墙面抹底灰找平。4、粘贴防水卷材在变形缝口粘贴4mm防水卷材一道，卷材宽度超出每边挡水板100mm。5、安装定型成品挡水板安装定型成品挡水板,挡水板材质可为不锈钢、铝合金、镀锌铁皮。6、打密封胶挡水板安装完成后，在射钉孔及挡水板周围打密封胶。 7、外饰面层施工按外饰面层做法施工外饰面。质量控制点：1、基层处理2、防水卷材粘贴牢固3、挡水板固定4、密封胶施工5。2 有外保温外墙变形缝做法说明:本做法适用于0。00以上外墙.外墙变形缝有伸缩缝、沉降缝和抗震缝三种，其功能、设置要求各不相同，实际工程抗震设计时，所有的伸缩缝、沉降缝宽度均应符合防震缝最小宽度的要求,尽量做到三缝合一.变形缝必须按照设计要求处理，不得随意更改,以满足变形缝在功能上的需要。根据变形缝的类型，选择图示伸缩缝或沉降缝做法。工艺流程:缝口处理填入填充料-抹底层灰粘贴防水卷材外保温施工-安装定型成品挡水板-打密封胶外饰面层施工节点图：有外保温伸缩、抗震缝节点做法有外保温三缝合一节点做法构造做法:1、缝口处理清理变形缝中夹杂的砂浆、砌块及杂物，凿平变形缝两侧的墙面，并在缝壁墙面涂刷基层处理剂.2、填入填充料待基层处理剂干燥后在缝内填塞弹性密封背衬材料，如聚乙烯泡沫塑料。3、抹底层灰外侧墙面抹底灰找平。4、粘贴防水卷材在变形缝口粘贴4mm防水卷材一道，卷材宽度超出每边挡水板100mm。5、外保温施工确认防水卷材粘结牢固后按设计要求施工外保温。6、安装定型成品挡水板安装定型成品挡水板，挡水板必须固定在墙体上。挡水板材质可为不锈钢、铝合金、镀锌铁皮。7、打密封胶挡水板安装完成后，在射钉孔及挡水板周围打密封胶。 8、外饰面层施工按外饰面层做法施工外饰面。质量控制点：1、基层处理2、防水卷材粘贴牢固3、挡水板固定4、密封胶施工6 外墙空调孔防渗漏6。1 混凝土外墙空调孔做法说明: 本做法适用于0。00以上混凝土结构外墙.在结构主体施工时预埋80的UPVC管，避免后期钻孔开洞。U-PVC套管表面应用砂纸打毛，以保证与混凝土粘结牢固。UPVC管两端须与墙面相平,按内高外低的原则设置坡度，内外高差20mm.主体结构施工时预埋UPVC管，两端要用胶布等密封，避免浇筑混凝土时堵塞。有保温或饰面过厚时，须在保温层和饰面施工前用小一号的UPVC管接长预埋的UPVC管与饰面或保温层面平齐，接管应胶接或用牢固且不渗漏的可靠连接方法。外保温与UPVC管间若有缝隙,用打发泡胶的方式封堵，具体做法参照4。2。2的做法。工艺流程：定位-固定-浇筑混凝土U-PVC管接长外饰面（保温)施工节点图: 构造做法：1、定位按要求在模板上弹线定位，绑扎钢筋时应避开预留管位。2、固定放入U-PVC管并牢固地固定在模板上,控制坡度为内高外低，内外高差20mm.3、浇筑混凝土浇筑混凝土前应检查空调孔管是否遗漏，位置是否准确，安装是否牢固,验收合格后方可浇筑混凝土.4、UPVC管接长用小一号的U-PVC管接长预埋的U-PVC管与饰面或保温层面平齐,接管应胶接或用牢固且不渗漏的可靠连接方法.5、外饰面（保温)施工根据外饰面做法施工外饰面;有外保温时，保温与套管间缝隙应打入发泡胶。具体做法参照4。2。2的做法。质量控制点：1、空调孔管位置确定2、空调孔管固定3、浇筑混凝土前检查4、UPVC管接长5、外饰面（保温层）施工6。2 砌体外墙空调孔 做法说明： 本做法适用于0。00以上砌体外墙.外墙为砌体时,为保证穿墙空调孔节点的防渗漏效果，在空调孔位置必须用预制混凝土块代替砌块。不得在砌体墙上直接开洞.预制混凝土块强度等级C20，厚同墙厚，长、宽尺寸均不得小于300mm，并符合砌块模数；预制混凝土块时须预埋80 UPVC管，UPVC管应内高外低,内外高差20mm ；U-PVC管长度应为墙厚加墙两面饰面层的厚度，有保温时尚应包括保温层厚度。预制混凝土块应标明内外，以免砌墙时出错。预埋前U-PVC管表面应用砂纸打毛,以保证与混凝土粘结牢固。外保温与UPVC管间若有缝隙,用打发泡胶的方式封堵,具体做法参照4.2。2的做法.工艺流程：预制混凝土块-墙体砌筑-挂网抹灰-外（保温）饰面施工节点图： 构造做法:1、预制混凝土块采用定型模板预制混凝土块，并预埋U-PVC管于其中心位置，U-PVC管两端用胶布等密封好，避免堵塞，拆模、养护到满足使用要求后方可用于砌筑。2、墙体砌筑砌筑外墙，弹线确定空调孔位置，并改用预制混凝土块砌筑，注意预制块内外及UPVC管坡度为内高外低。3、挂网抹灰砌筑完成后,按要求挂网抹灰。4、外墙(保温）饰面施工根据外饰面做法施工外饰面，有保温时,保温与套管间缝隙应打入发泡胶，具体做法参照4.2。2的做法。质量控制点:1、混凝土块预制2、预制混凝土块U-PVC管位置及坡度控制3、空调孔位置确定4、砌筑时预制混凝土块方向7 其它注意事项及外墙淋水试验7。1其它注意事项1、混凝土外墙：混凝土浇筑前,须把施工缝处混凝土凿毛、充分湿润并将凿出的混凝土渣清理干净。施工缝继续浇筑混凝土前，应先浇筑50mm高与混凝土同配比的水泥砂浆.混凝土外墙有表观质量缺陷的必须及时处理，处理验收合格后方可进行下道工序施工。2、砌体外墙：楼层外墙底部采用三皮实心砖砌筑。砌体与混凝土墙柱间的拉结筋必须与混凝土连接可靠，拉结筋锚固和伸出长度满足设计要求。填充墙顶部必须斜砌顶砖，并塞缝密实.构造柱的位置、数量及配筋要做好隐蔽工程验收,构造柱混凝土必须浇筑密实。必须先砌墙后浇柱。砌体与混凝土交接处必须挂网,并应做好挂网隐蔽验收。3、外墙与门窗框塞缝要严格按外墙门窗防渗漏节点做法施工。7。2外墙淋水试验1、外墙所有洞口封堵完成、装饰面层施工完成且门窗玻璃安装完成及门窗外侧密封胶打胶完成后，外墙应做综合淋水试验。北方城市根据当地政府要求及水资源实际状况如不能进行外墙综合淋水试验，则须采取切实可行的外墙防渗漏措施并对外墙进行防渗漏检查.2、外墙淋水试验的目的是综合检查外墙及门窗整体防渗漏状况，淋水试验要求如下；门窗淋水试验主要检验门窗本体及门窗周边塞缝的防渗漏效果，具体参见外墙门窗防渗漏节点做法的相关要求。3、外墙淋水试验:在外墙面相应楼层处，设置一道20 PVC淋水管（管周开直径350的小孔)进行连续淋水，高层应每隔五层设一道淋水管或每五层连续淋水一次。淋水量不小于4L/m2.min；喷水压力为0.20。3Mpa;连续淋水时间为24小时。淋水开始后应随时观察墙面渗漏情况,并做好渗漏情况记录；至少在开始淋水后4小时、淋水结束时和淋水结束后12至24小时内观察渗漏情况并做好记录，并要求各相关单位在渗漏检查记录表上签字确认。4、对淋水试验检查出的渗水部位,各方必须共同分析原因，进行整改处理后,重新对渗漏的部位进行淋水试验，直至不再出现渗漏为止.5、为全面掌握外墙及门窗的渗漏情况,提高抗渗漏能力，每次下雨后各责任主体应及时检查外墙和门窗渗漏情况,发现问题应做好记录并及时处理.17
