岩棉板做法2DOC.doc

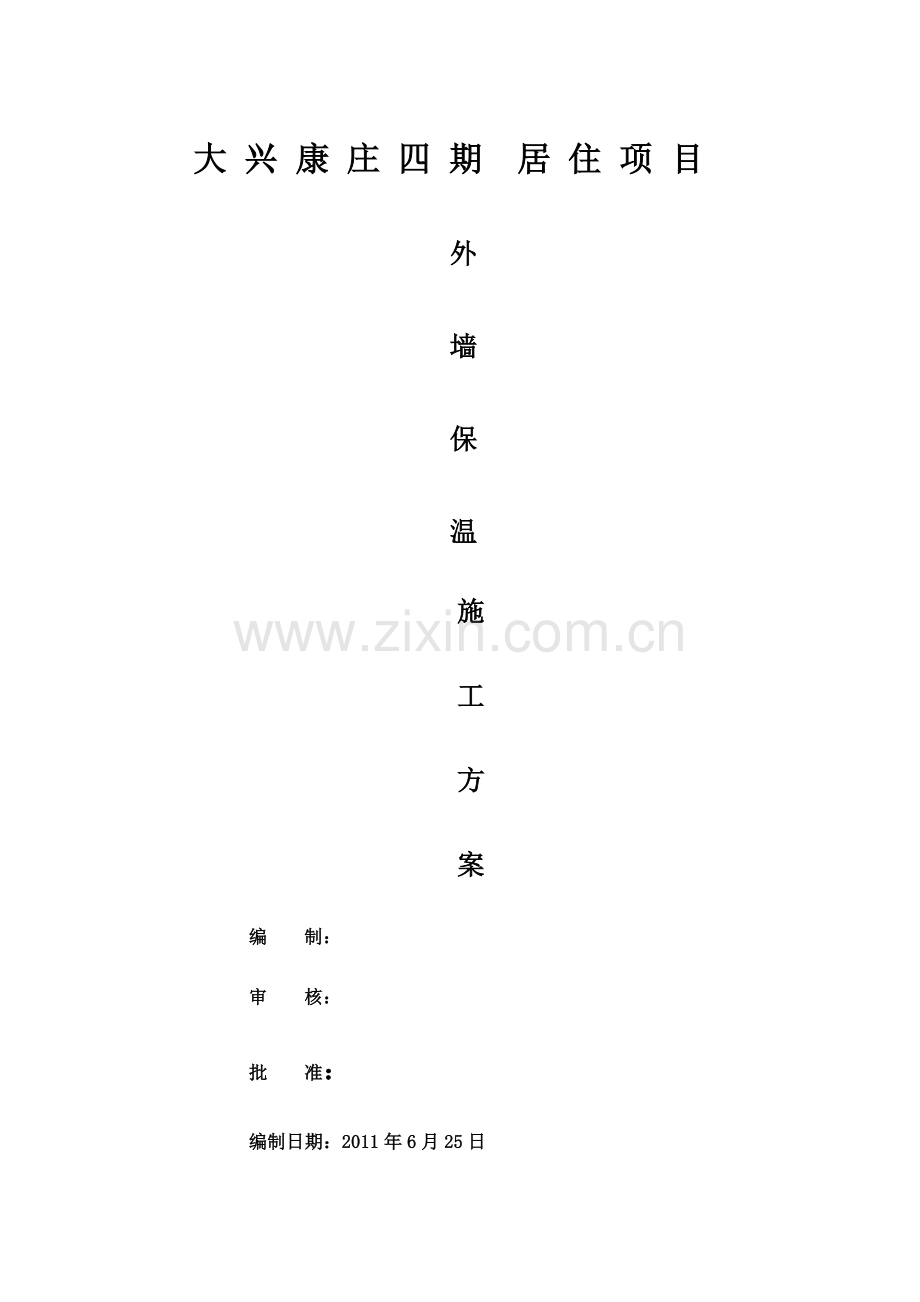

大 兴 康 庄 四 期 居 住 项 目

外

墙

保

温
施
工
方
案
编 制：
审 核：
批 准：
编制日期：2011年6月25日

地址：北京市大兴区青云店垡上开发区敬业路1号
电话：[phone] 邮编：102605
传真：[phone] 网址：

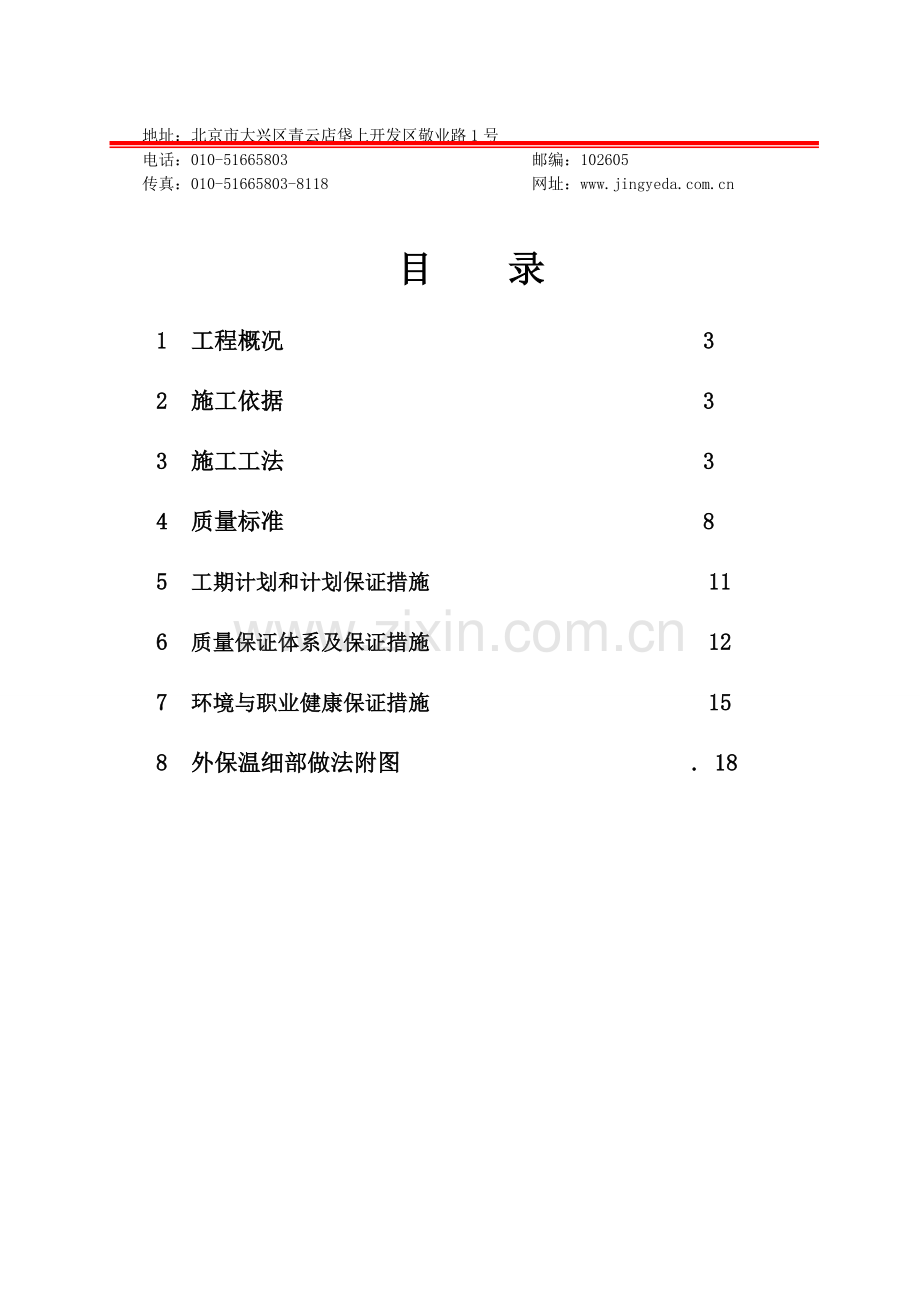

目 录
1 工程概况 ¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼ 3
2 施工依据 ¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼ 3
3 施工工法 ¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼ 3
4 质量标准 ¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼ 8
5 工期计划和计划保证措施 ¼¼¼¼¼¼¼¼¼¼¼ 11
6 质量保证体系及保证措施 ¼¼¼¼¼¼¼¼¼¼¼ 12
7 环境与职业健康保证措施 ¼¼¼¼¼¼¼¼¼¼¼ 15
8 外保温细部做法附图 ¼¼¼¼¼¼¼¼¼¼¼. 18

一、工程概况
1) 工程名称：大兴康庄四期居住项目5#楼
2) 建设地点：北京市大兴区黄村镇康庄
3) 结构形式：剪力墙结构
本工程建筑外墙做法：保温部分采用涂料饰面做法，保温材料选用复合A级的50㎜厚EPS，增强材料选用镀锌钢丝网及耐碱网格布，单组份聚合物砂浆粘贴及抹面。
二、 施工依据
1《外墙外保温技术规程》DB11T 584-2008
2《外墙外保温用聚合物砂浆质量检验评定标准》DBJ01-63-2002
三、施工工法：
1.本方案是以“敬业达”EX36粘结砂浆为粘结材料，粘贴70mm岩棉保温板为保温板，以镀锌钢丝网及耐碱玻纤网格布为增强材料，和“敬业达”外保温专用聚合物抹面砂浆EX36为保护层，的外墙保温体系。

岩棉板外墙外保温(涂料饰面部分)基本构造
表1
外墙
外保温作法
构造示意图
粘结层
保温层
保护层
外饰面
钢筋混凝土墙
外保温粘结砂浆
①
岩棉 保温板
②
5 ~ 8mm
外保温用罩面砂浆（内含增强用钢丝网及耐碱型玻纤网格布）
③
按设计要求做涂料饰面
④

2 材料准备：
2.1 材料：
2.1.1 A级岩棉板：应符合下表中相关技术性能的要求 表2
项目
单位
指标
项目
单位
指标
表观密度
Kg/m3
≥50
导热系数
W/MK
≤0.032
压缩强度
KPa
≥100
吸水率
%(V/V)
≤4
厚度
mm
±2
水蒸汽透湿系数
Ng/Pams
≤8.5
陈化及养护：热养护(60℃)5d
2.1.2外保温粘接砂浆EX36和外保温抹面砂浆EL36技术性能指标需符合表3和4要求。
EPS外墙外保温粘接砂浆EX36技术性能指标(详细数据见检测报告)
表3
项 目
性 能 指 标
拉伸胶接强度Mpa
(与水泥砂浆)
常温常态 　　　　　　　
≥1.0
耐水
≥0.60
抗拉胶接强度Mpa
(与酚醛板 )
常温常态 　　　　　　　　
≥0.10且酚醛板破坏
耐水
≥0.10且酚醛板破坏
可操作时间，h　　　　　　　　　　　　　
≥2.0
EPS外墙外保温抹面砂浆EX36性能指标(详细数据见检测报告)
表4
项 目
性能指标
拉伸胶接强度Mpa
(与水泥砂浆)
常温常态 　　　　　　　
≥0.70MPa
耐水
≥0.50 MPa
耐冻融25次
≥0.50 MPa
抗拉胶接强度Mpa
(与18±1kg/m3 酚醛板 )
常温常态 　　　　　　　　
≥0.10且酚醛板破坏
耐水
≥0.10且酚醛板破坏
耐冻融 25次
≥0.10且酚醛板破坏
可操作时间，h　　　　　　　　　　　　　
≥2.0
抗裂性(厚度5mm以下)
无裂纹

2.1.3 机械锚固件：使用膨胀螺栓(ø8×122)锚固，每平米6个。 表5
项 目
单 位
指 标
有效锚固长度
mm
≥50
塑料圆盘直径
mm
80
锚栓抗拉承载力
KN
≥0.3

2.2 工具：
壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等。
2.3 施工条件
2.3.1 外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》(GBJ301-88)中第五章第三节“混凝土工程”中对多层大模的要求。表面不平处应使用聚合物砂浆找平后方可施工。
2.3.2 操作地点环境温度和基底温度不低于5℃；风力不大于5级，雨天不能施工。
2.3.3 清除施工基层上的浮灰、疏松物、油污和其他废弃物。油污用10％NaOH溶液擦洗并用清水冲净。
3 施工工艺
本作法按下列程序施工：
基层准备 基层处理、堵洞 测量、放线 粘翻包玻纤网布 粘贴取酚醛板 抹8-10mm面层砂浆并压入钢丝网、网格布 涂料饰面
3.2 施工要点：
3.2.1 结构墙体基面必须清理干净，施工前按国家相关标准全面组织检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm，超差部分及时上报土建方，对偏差部位应剔凿或修补平整。工程分为四个立面进行抽查（南立面、北立面、东立面、西立面），每一个立面抽查三点四个立面计12点。
3.2.2 根据图纸要求，在墙面弹出外门窗控制线等。
3.2.3 粘贴酚醛板
3.2.3.1 酚醛板切割：裁纸刀或手锯切割，标准板面尺寸为900mm×600mm，对角线误差±2mm，非标准板按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。
3.2.3.2 粘结砂浆配制：将“敬业达”聚合物粘结砂浆EX36直接加水（1：0.21～0.24）搅拌均匀后静置3分钟，一次配制量以1小时内用完为宜，若使用中有过干现象出现，可适当加水再次搅匀使用。
3.2.3.3 条式粘结：框宽约50mm；板心按条形布设粘结面，间距约约为50mm
3.2.3.4 抹完粘接剂后，立即将板立起就位粘贴，粘贴时应轻揉、均匀挤压，并随时用托线板检查垂直平整，板与板间挤紧，碰头缝处不留粘接剂。粘贴酚醛板时应做到上下错缝，每贴完一块板，应及时清除挤出的粘接剂，板间不留间隙，如出现间隙，应用相应宽度的酚醛板填塞。阳角处相邻的墙面所粘酚醛板应交错连接。
3.2.3.5 酚醛板面层(涂料饰面作法)
酚醛板接缝不平处应用聚合物砂浆抹平。
3.2.3.6在酚醛板表面均匀涂抹一层配制好的抹面砂浆2 ~ 3㎜
3.2.3.7铺贴钢丝网
门窗洞口如不靠膨胀缝，沿45度角方向各加一层400mm × 200mm网格布进行加强，加强部位于大面网格布下面(见附详图)
3.2.3.8将大面钢丝网沿水平方向绷平，用U型卡由中间向上、下两边将钢丝压平，在钢丝网上抹聚合物砂浆其压入底层抹面砂浆中不露网为准，再将网格布左右搭接宽度不小于100mm，上、下搭接宽度不小于80mm压入底层砂浆中，不得使网格布皱褶，翘边，严禁出现网格布松弛不紧、错位、倾斜、网布外鼓、褶皱等现象。在阴阳角处还需局部加铺200mm网格布一道。
3.2.3.9保温层的完成
抹面层弹性聚合物砂浆，抹灰厚度以盖住网格布为准，约1~2mm。
四、 质量标准：
4.1 保证项目：
4.1.1酚醛板、耐碱玻纤网格布的规格和各项技术指标，聚合物砂浆的配制原料的质量，必须符合本规程及有关标准的要求。
4.1.2 酚醛板必须与墙面粘接牢固，无松动和虚粘现象。
检查数量：按楼每20m长抽查一处(每处3延米长)，但不小于3处，检查方法，观察和用手推拉检查。
4.1.3 外保温罩面剂与酚醛板必须粘接牢固，无脱层，空鼓，面层无爆灰和裂缝。
检查数量：同4.1.2
检查方法：用小锤轻击和观察检查。
4.2 基本项目
4.2.1 每块酚醛板与墙面的总粘接面积，涂料饰面不得小于70%。
检查数量：按楼层每20m长抽查一处，但不小于3处，每处检查不小于2块。
检查方法：尺量检查取其平均值。
注：检查应在粘接剂凝结前进行。
4.2.2 尼龙胀塞尖全部进入结构墙体大于50mm。
检查数量：同4.2.1
4.2.3 酚醛板安装应上下错缝。各酚醛板间应挤紧拼严，不得有碰头灰。超出2㎜的缝隙应用酚醛薄片填塞。
检查数量：同4.2.1
检查方法：观察检查。
4.2.4 网格布铺设，压贴密实，不能有空鼓、皱折、翘曲、外露等现象
检查数量：同4.2.1。
检查方法：观察及尺量检查。
4.2.5 外保温面层总厚度宜为3-5mm。
检查数量：同4.2.1。
检查方法：尺量检查。
注：检查应在粘结剂凝结前进行。
4.3 允许偏差项目：
4.3.1 酚醛板粘贴允许误差应符合表5的规定。
表7 保温层的允许偏差及检查方法
项次
项 目
允许偏差(mm)
检 查 方 法
1
表面平整
3
用2m靠尺和楔形塞尺检查
2
垂直度
每层
3
用2m托线板检查
全高
H/1000且不大于20
用经纬仪或吊线和尺量检查
3
阴阳角垂直
3
用2m托线板检查
4
阴阳角方正
3
用200mm方尺检查
注：h为墙全高；检查数量：同4.2.1。
4.3.2 保温墙面层执行国家《建筑装饰工程施工及验收规范》中“一般抹灰工程”的规定。

一般抹灰质量的允许偏差
项次
项 目
允许偏差(mm)
检 查 方 法
1
表面平整
4
用2m靠尺和楔形塞尺检查
2
立面垂直度
3
用2m托线板检查
3
阴阳角垂直
3
用2m托线板检查
4
阴阳角方正
3
用200mm方尺检查

五、工期计划和计划保证措施
（一）施工进度主要控制点：
根据现场情况
为了确保工程质量，确保保温工程按期完工交付使用，兑现合同承诺，结合我公司类似工程施工经验技术优势及综合管理实力，制定如下工期保证措施。
1、人员组织保证
为了确保保温工程工期目标的实现，如果有幸我公司中标，将立即做好人员进场准备工作。
2、施工组织管理保证
1)施工计划管理
a.计划的编制
根据对业主的承诺，我们编制保温工程总进度计划，作为工程施工阶段目标的一级控制计划，该计划亦作为我方与业主签订合同的条款之一。该计划有五个关键日期控制点即开工日期、聚苯板粘贴完工日期、打钉铺网完工日期、罩面砂浆抹面完工日期、完工交验日期等。根据总进度计划编制二级进度计划，该计划关键控制点既是我们安排各专业班组组织流水施工的依据，又是分别编制各专业班组进度计划的依据。根据二级进度计划由项目技术负责人编制月进度计划，施工工长编制周进度计划报项目经理审批，现场施工专业队编制日进度计划，于每周生产例会提出经会议平衡认可后，发给有关执行人。同时编制周进度预测计划，根据上周计划完成情况进行调整，编制周计划。
b.计划的执行与控制
建立每日生产例会制度，定期检查计划落实情况，解决实际存在问题协调各专业工作。每周（月）结束后，根据实际完成计划与周（月）进度计划进行对比，编制对比计划，找出影响周（月）进度计划完成的原因，进行具体分析，研究，编制有针对性的追赶计划。如下月仍不能完成计划，对该作业班组或作业队组进行罚款，直至解除该部分任务承担者的施工资格。为保证计划的实施，编制施工进度计划的同时也应编制相应的人力，资源需用量计划如劳动力计划，现金流量计划、材料、构配件、加工、装运等到场计划并派人追踪检查，确保资源满足计划执行的需要，为计划的执行提供可靠的物质保证。
六、质量保证体系及保证措施
质量管理是工程管理的重点，本工程的质量目标为优良，我们将从质量保证体系和质量保证措施方面入手达到质量目标的实现。
（一） 质量目标
我公司将以完善的管理、精悍的技术、优质的服务,确保实现本工程质量目标。本工程的各子分项工程质量目标优良率为95％。
（二）质量保证体系
成立创优领导小组，由公司领导策划,项目经理部具体实施。
1、质量保证措施
1）组织保证措施
根据保证体系组织机构图，进一步建立岗位责任制度和质量监督制度。坚持三项原则即：坚持实事求是的原则；坚持系统、全面、统一的原则；坚持职务、责任、权限、利益相一致的原则。明确职责分工，落实质量控制责任，通过定期和不定期的检查，发现问题，总结经验，纠正不足，奖优罚劣，对每个部门每个岗位实行定性和定量的考核。
2）物资采购质量保证
材料计划、定货合同及机械设备采购计划由公司物资部和项目材料员负责，项目材料员编制单位工程材料计划、结合施工进度编制月度材料需用计划，由项目负责人审核，报公司经理批准后，由采购员会同材料供应机构负责人根据审批后的材料采购计划与选定合格的供货商签订合同。
a.合同签订后进行登记。采购物资时，须在确定合格的分供方或有信誉的商店，所采购的材料或设备必须有出厂合格证、材质证明和使用说明书，对材料、设备有疑问的可禁止进货。
b.加强计量检测。采购物资（包括分供方采购的物资），根据国家、地方政府主管部门规定的标准、规范或合同规定要求及按经批准的质量计划要求抽样检验和试验，并做好标记。当对其质量有怀疑时，加倍抽样或全数检验。
2、技术保证措施
为实现本工程质量目标、工期目标、安全目标，必须采取以下技术措施：
1）把好图纸关，认真学习、审核图纸，搞好图纸预审、会审。
通过图纸学习与会审，一方面使施工人员熟悉、了解工程特点、设计意图和掌握关键部位的工程质量要求，更好地做到按图施工。另一方面通过图纸审查，及时发现存在的问题和矛盾，提出修改与洽商意见，帮助设计单位减少差错，提高设计质量，避免产生技术事故或产生工程质量问题。
2）编制施工组织设计
高质量的工程和有效的质量体系需经过精心策划和周密计划。施工组织设计就是对施工的各项活动作出全面的构思和安排，指导施工准备和施工全过程，使工程施工建立在科学合理的基础上，保证工程取得良好的经济效益和社会效益。
施工组织设计的内容因工程的性质、规模、复杂程度等情况不同而异，必须根据其特有的设计特点和施工特点进行施工规划，并编制满足需要的施工组织设计。
3）组织技术交底
通过对参与施工的有关管理人员、技术人员和工人进行不同重点和技术深度的技术性交待和说明，使参与项目施工的人员对施工对象的设计情况、建筑结构特点、技术要求、施工工艺、质量标准和技术安全措施等方面有一个较详细的了解，做到心中有数，以便科学地组织施工和合理地安排工序，避免发生技术错误或操作错误。
4）制定切实可行的施工技术方案
依托我公司在保温行业雄厚的技术力量结合本工程实际情况制定切实可行的技术方案，充分利用新工艺、新技术、新材料提高现场施工的科技含量。争取缩短工期，提高劳动效率。
3、专业施工保证
1)要求专业施工队伍具备精干的施工作业人员和先进的施工作业技术水平。
2）加强成品保护
装修施工期间，由于工期较紧，装修等级较高，各工种交叉作业频繁，对于成品和半成品通常容易出现二次污染、损坏和丢失，工程装修材料一旦出现污染、损坏和丢失，势必影响工程进展，增加额外费用，因此装修施工阶段成品（半成品）的保护十分重要。我们将设专人负责成品保护工作。制定正确的施工顺序。
工序交接全部采用书面形式签字认可。由下道工序作业人员和成品保护负责人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。
4、合同保证措施
全面履行工程承包合同，加大合同执行力度，严格监督施工队伍、专业分包的施工过程，严把质量关，同时虚心接受总包单位及监理部门的监督，遵守监理的指令。
七、环境与职业健康保证措施
一、职业健康保证措施
（一）安全管理目标：杜绝重伤事故，轻伤事故率低于0.1‰
1、项目经理安全职责
1）对整个工程项目的安全生产负全面领导责任；
2）贯彻执行劳动保护和安全生产的政策、法令、规章制度，结合项目工程特点及施工全过程的情况，制定本项目各项安全生产管理办法，并监督实施；
3）健全和完善用工管理手续，录用劳务作业队必须及时向有关部门申报，严格用工制度与管理，适时组织上岗安全教育，要对参建职工的健康与安全负责，加强劳动保护工作；
4）组织落实施工组织设计中安全技术措施，监督项目工程施工中安全技术交底制度的落实和设备、设施验收制度的实施；
5）领导、组织施工现场定期的安全生产检查，发现施工生产中不安全问题，组织制定措施，及时解决。对上级提出的安全生产与管理方面的问题，要定时、定人、定措施予以解决；
2、生产经理安全职责
1）项目生产经理协助和配合项目经理开展安全生产工作，是安全生产第二责任者；
2）坚持生产必须安全的原则，落实安全生产方针、政策和各项规章制度，明确各业务人员的安全生产责任和考核指标；组织实施安全技术措施，进行安全技术交底；
3）在施工现场定期进行安全生产检查，对存在的不安全问题，组织制定整改措施。对上级或地方检查提出的安全生产与管理方面的问题，要定人、定时、定措施予以解决；
4）认真做好项目作业队和指定分包作业队人员入场和上岗安全教育，以提高安全技术素质，增强自身保护能力；
3、项目技术负责人安全职责
1）组织编制施工方案、技术措施时，要制定有针对性的安全技术措施，并随时检查、监督、落实；
2）项目工程应用新材料、新技术、新工艺，要及时上报，经批准后方可实施，同时要组织上岗人员的安全技术培训、教育。认真执行相应的安全技术措施与安全操作工艺、要求，预防施工中可能造成的事故；
3）主持安全防护设施和设备的验收。发现异常情况应及时采取措施，严禁不合标准的防护设备、设施投入使用；
4）参加安全生产检查，对施工中存在的不安全因素，从技术方面提出整改意见。
4、项目安全负责人职责
1）认真贯彻执行安全生产方针、政策、法规及国家、行业、地方、企业等有关安全生产的各项规定，用规范化、标准化、制度化的科学管理方法，协助项目领导搞好安全施工，创建文明安全工地；
2）做好安全生产宣传教育工作，总结交流推广安全先进经验；
3）深入施工现场各作业环境，按规定认真监督检查，掌握安全生产状况，纠正违章作业，消除不安全因素，如实填写日检表或记载所发现、处理的不安全问题；
4）检查发现的不安全问题除当即指令改正外，还要下书面整改通知，限期改正；
5）对违章作业除立即制止外，情节严重的要处以罚款，对安全状况差的队组，提出处罚意见送领导研究处理；
6）做好项目工程安全管理基础资料的收集，归档成册，建立健全建设JGJ59—99标准规定的十项安全管理资料和文明安全达标考核所需资料，建立特种作业工种和工伤事故台帐；
5、劳务作业队负责人安全职责
1）认真执行安全生产的各项法规、规定、规章制度及安全操作规程，合理安排班组人员工作，对本队人员在生产中的安全和健康负责；
2）按制度严格履行各项劳务用工手续，做好本队人员的岗位安全教育，经常组织学习安全操作规程，监督本队人员遵守劳动、安全纪律，做到不违章指挥，制止违章作业；
3）必须保持本队人员的相对稳定，人员变更，须事先向有关部门申报，批准后新来人员应按规定办理各种手续，并经入场和上岗安全教育后方准上岗；
4）班前应针对当天任务、作业环境等情况向各工种进行详细的书面安全交底，施工过程中监督其执行情况，发现问题，及时纠正、解决。
6、现场安全文明施工管理制度
1、安全
1）教育参加施工人员牢固树立“安全第一，预防为主“的方针，文明施工，遵守各项安全操作规程，保证工程质量。
2）上岗前做到：清点上岗人数，交代施工部位，讲明注意事项，认真做好施工日志。要求工人要戴好安全帽，穿好工作服，系好安全带，穿好防滑鞋，工长要逐个检查，确认符合要求后，方可上岗工作。
3）对于机械设备，脚手架，工具，材料等安全要做到心中有数，严格检查管理。
5）使用的材料中，易燃品要集中管理，安放灭火器，保证人员、建筑的公共安全。
6）施工时间，施工人员一律不准饮酒，下班后吸烟到宿舍指定地点，烟头掐灭后放到有水的桶中，厨房配置灭火器。
2、施工现场
1）施工现场建筑垃圾设专门的垃圾分类堆放区，并将垃圾堆放区设置在避风处，以免产生扬尘，同时根据垃圾数量随时清运出施工现场，运垃圾的专用车每次装完后，用布盖好，避免途中遗洒和运输过程中造成扬尘。
2）保温施工现场按单位工程进行分区管理，责任到人。

细部详图
