水利水电工程

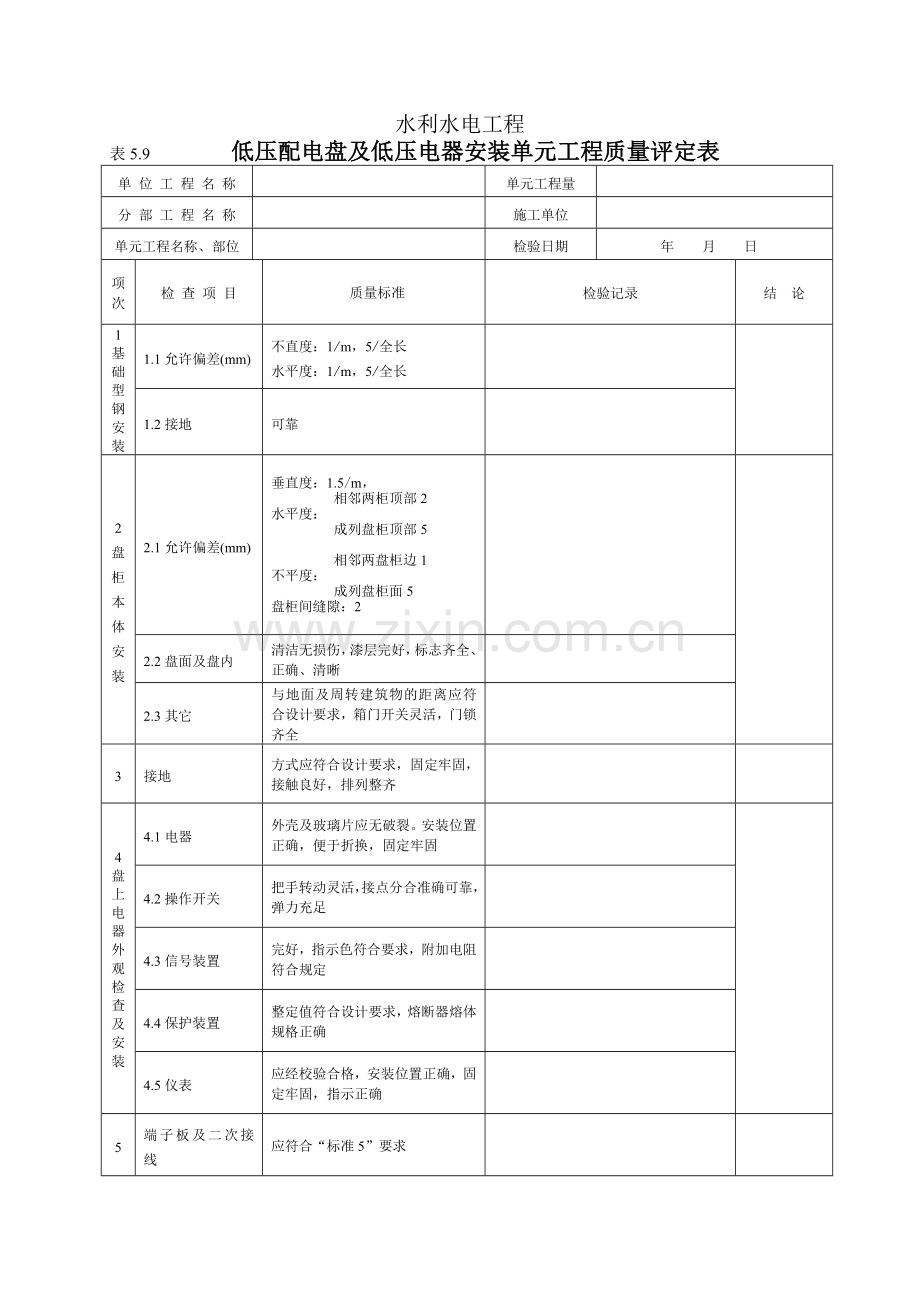

表5.9 低压配电盘及低压电器安装单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检 查 项 目
质量标准
检验记录
结 论
1
基础型钢安装
1.1允许偏差(mm)
不直度：1/m，5/全长
水平度：1/m，5/全长

1.2接地
可靠

2
盘柜本体安装
2.1允许偏差(mm)
垂直度：1.5/m，
相邻两柜顶部2
水平度：
成列盘柜顶部5

相邻两盘柜边1
不平度：
成列盘柜面5
盘柜间缝隙：2

2.2盘面及盘内
清洁无损伤，漆层完好，标志齐全、正确、清晰

2.3其它
与地面及周转建筑物的距离应符合设计要求，箱门开关灵活，门锁齐全

3
接地
方式应符合设计要求，固定牢固，接触良好，排列整齐

4
盘上电器外观检查及安装
4.1电器
外壳及玻璃片应无破裂。安装位置正确，便于折换，固定牢固

4.2操作开关
把手转动灵活，接点分合准确可靠，弹力充足

4.3信号装置
完好，指示色符合要求，附加电阻符合规定

4.4保护装置
整定值符合设计要求，熔断器熔体规格正确

4.5仪表
应经校验合格，安装位置正确，固定牢固，指示正确

5
端子板及二次接线
应符合“标准5”要求

续表5.9
项
次
检 查 项 目
质量标准
检验记录
结 论
6
硬母线及电缆安装
6.1排列
整齐，相位排列一致，绝缘良好

6.2裸露母线电气间隙及漏电距离
电气间隙≥12mm，漏电距离≥20mm

6.3连接
应紧密，牢固，线接触≤0.05mm，面接触≤4mm (母线宽度≤50mm)

6.4母线漆色
符合规定

6.5小母线
应为直径大于或等于6mm的铜棒或铜管，且标志齐全，清晰，正确

6.6其它
符合硬母线装置安装工程规定

7
抽屉式配电柜安装
7.1基础及柜体
同1、2项规定

7.2抽屉推拉
灵活、轻便、无卡阻、碰撞

7.3触头
动静触头中心应一致，触头接触应紧密

7.4联锁装置
动作应正确，可靠

7.5接地触头
应接触紧密，可靠

8
△绝缘电阻测量
绝缘电阻值应≥0.5MΩ

9
△交流耐压试验
试验电压标准为1000V，试验应无异常

10
△相位检查
各相两测的相位应一致

11
低压电器安装
11.1零部件
齐全、清洁、无锈蚀等缺陷，瓷件不应有裂纹和伤痕

11.2规格
规格、型号、工作条件等应与现场实际使用要求相符，铭牌标志齐全

11.3排列
整齐，便于操作和维护

11.4接地
金属外壳、框架的接零或接地应符合《规范》规定

检验结果
共检验 项，其中合格 项，优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目 ，一般检查项目 。
试验结果

测
量
人

施
工
单
位

(监理)
建设

单位
注：适用范围：交流50Hz，额定电压≤500V者。
水利水电工程
表5.12 电气接地装置单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检 查 项 目
质量标准
检验记录
结 论
1
一般规定
接地体和接地线的规格、接地装置的布置均应符合设计要求。接地工程的隐蔽部分应经中间检查和验收、检查、验收记录应完整

2
接地装置敷设
应符合设计规定

3
明敷接地线的安装
应符合设计规定

4
接地装置的连接
应符合设计规定

5
避雷针（线）的接地
应符合设计规定

6
△接地装置电阻测量
接地电阻应符合设计要求

检验结果
共检验 项，其中合格 项，优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目 ，一般检查项目 。
试验结果

测
量
人

施
工
单
位

(监理)
建设

单位
水利水电工程
表5.14 控制保护装置安装单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检 查 项 目
质量标准（或允许偏差mm）
检验记录
结 论
1
基础型钢埋设
1.1允许偏差
不直度1/m，5/全长
水平度1/m，5/全长

1.2接地
可靠，型钢顶部应高出抹平面10

2
盘
柜
安
装
检
查
2.1允许偏差
垂直度：1.5/m，
相邻两柜顶部2
水平度：
成列盘柜顶部5

相邻两盘柜边1
不平度：
成列盘柜面5
盘柜间缝隙：2

2.2连接
与基础型钢采用螺栓连接，应紧固

2.3盘面
应清洁，漆层完好，标志应齐全，正确清晰

2.4柜门
天关应灵活，周转缝隙<1.5，门锁应齐全，动作灵活，无卡阻

2.5接地
盘柜接地牢固，可靠，可动门应用软导线接地，连接可靠

3
盘
上
电
器
安
装
3.1外观
所有电器应完好，附件齐全，位置正确，固定牢固

3.2继电保护装置
应经校验，动作灵敏，准确可靠，整定值正确

3.3电气测量仪表
应经校验，指示正确

3.4信号装置
完好，工作可靠，显示准确

3.5操作切换开关
动作灵活，接触可靠

3.6端子板（排）
固定牢固，绝缘良好，标志齐全，清楚

3.7小母线
应平直，固定牢固，接触良好。与带电体电气间隙≥12。绝缘电阻≥10MΩ。交流耐压试验1000V，1min应无异常。涂漆漆色符合《规范》要求。标志牌齐全，标示清楚，正确

4
二
次
回
路
△4.1连接件
回路接线应用铜芯线。电压回路线芯截面积≥1.5mm2，电流回路线芯截面积≥2.5mm2

△4.2间隙（或带电体与接地间）
带电体间或带电体与接地间电气间隙≥4，漏电距离≥6

续表5.14
项
次
检 查 项 目
质量标准（或允许偏差mm）
检验记录
结 论
4
二
次
回
路
4.3导线及电缆芯线束的排列
整齐、美观，横平竖直，不交叉。标志齐全。绑扎固定符合“标准5”要求

4.4配线和接线
应符合设计要求。导线不应有接头。绝缘完好，剥切不伤线芯。导线及电缆线芯标志齐全、正确、显明、不脱色且字迹清楚。每个端子板的每侧接线不得超过两根。导线与电器或端子板连接用螺钉连接牢固

△4.5二次回路检查
回路绝缘电阻≥1MΩ，潮湿地区允许在0.5MΩ以上。交流耐压试验1000V，1min不出现异常。回路接线正确无误

5
端
子
箱
(板)
制
作
安
装
5.1端子箱制作
铁板厚度应为2~3，尺寸符合设计要求。长、宽、高各部尺寸误差≤±2，对角线误差≤1.5。门关合严密，周围缝隙<1.5。门锁齐全灵活

5.2端子箱安装
应牢固，密封良好，安装在便于运行检查位置，成列安装的端子箱应排列整齐

5.3端子板安装
固定牢固，零件完整齐全、无损伤，绝缘良好，标志齐全，清楚正确，便于更换，接线方便，每个端子每侧接线不得超过2根，接线螺钉固定，所有接线应排列整齐

6
模拟动作试验和试运行
电器元件及电气回路出现的异常情况已处理，未出现影响下沉运行使用的缺陷。，电器元件及电气回路均应动作正常

检验结果
共检验 项，其中合格 项，优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目 ，一般检查项目 。
试验结果

测
量
人

施
工
单
位

(监理)
建设

单位
水利水电工程
表5.17 电气照明装置安装单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检 查 项 目
质量标准（或允许偏差mm）
检验记录
结 论
1
线管配线检查
1.1线管加工
线管弯曲处无折皱、凹穴和裂缝，弯曲程度应不大于管外径的10%。配管的弯曲半径：明配管应≥6D，一个弯头的配管应≥4D。暗配管≥6D，埋设于地下或混凝土楼板的配管≥10D（D—管外径）

1.2线管敷设
△明配管水平、垂直敷设的允许偏差均应≤0.15%。按《规范》规定涂刷防腐漆。敷设于潮湿场所的线管口、管子连接处应加密封

1.3线管连接和固定
线管连接应牢固、严密、排列整齐。管卡与终端或电气器具间的距离允许偏差：固定点间的间距50，同规格钢管间距5，固定后铜管水平度（在任何2m段内）3，固定后钢管的垂直度（垂直敷设在任何2m段内）3

1.4线管配线
线芯截面：铜芯1mm2，铝芯2.5mm2，管内导线不得有接头和扭接，绝缘应无损伤。管内导线总截面≤管截面的40%。布置应符合图纸要求，接线紧固，导线绝缘电阻应大于0.5MΩ

2
瓷件、瓷柱、瓷瓶配线的检查
2.1瓷件及支架安装
平整、牢固、排列整齐。瓷件等清洁、完整，间距均匀，高度一致

2.2导线敷设
导线不得有扭结、死弯和绝缘层损坏等缺陷。敷设平直整齐，绑扎牢固

2.3导线连接
应牢固，包扎紧密，不损伤芯线

2.4接地线连接
应牢固，接触良好

2.5绝缘电阻值
导线间及对地≥0.5MΩ

3
塑料护套线配线的检查
与2.2、2.3、2.5项要求相同

4
照明配电箱安装的检查
4.1配电箱安装
位置符合设计要求，安装垂直允许偏差≤3，安装牢固，油漆完整，回路标志正确、清晰

4.2箱内电器安装
排列整齐，安装牢固。裸露截流部分（≤380V）与非金属部分间表面距离≥20。连接牢固，接触良好，导线引出板面部分应套绝缘管

4.3各相负荷分配
均匀

4.4照明电压变化
电源电压变化≤5%

△4.5绝缘电阻
≥0.5MΩ

续表5.17
项
次
检 查 项 目
质量标准（或允许偏差mm）
检验记录
结 论
5
灯器具安装检查
5.1灯具配件
应齐全、无机械损伤、变形、油漆剥落等

5.2灯具所用导线
线芯截面应符合《规范》有关要求

5.3灯具及开关、插座安装
△安装应平整、牢固、位置正确，高度一致。△开关应切断相线。暗开关、插座应贴墙面。成排灯具、开关安装的最小允许偏差：
成排灯具中心 ≤5

暗开关
（插座）
垂直度
< 0.15%
相邻高低差
< 2
同室内高低差
< 5
同场所的交流直流或不同电压的插座应有明显区别，不应互相插入。灯具吊杆用钢管直径≥10。日光灯和高压水银灯与其附件的配套规格应一致
5.4金属卤化物灯的电源线
应经接线柱连接，电源不得靠近灯具表面，灯具与触发器的限流器必须配套

5.5顶棚上灯具的安装
应固定在专设的框架上，电源线不应贴近灯具外壳。矩形灯具边缘应与顶棚面装修直线平行。对称安装的灯具，纵横中心轴线的偏斜度应≤5。日光灯管组合的灯具，灯管排列整齐，金属间隔片应无弯曲、扭斜

5.6室外照明灯具安装
安装高度>3m。墙上安装的高度>2.5m，应固定牢固

5.7投光灯
底座应固定牢固，光轴方向应符合实际需要，框轴拧紧固定

5.8事故照明灯
应有专门标志

△5.9接地
必须接地或接零的灯具金属外壳与接地（接零）网之间应用螺栓连接固定

检验结果
共检验 项，其中合格 项，优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目 ，一般检查项目 。
试验结果

测
量
人

施
工
单
位

(监理)
建设

单位
