电气设备安装工程预算知识问答教程文件.doc

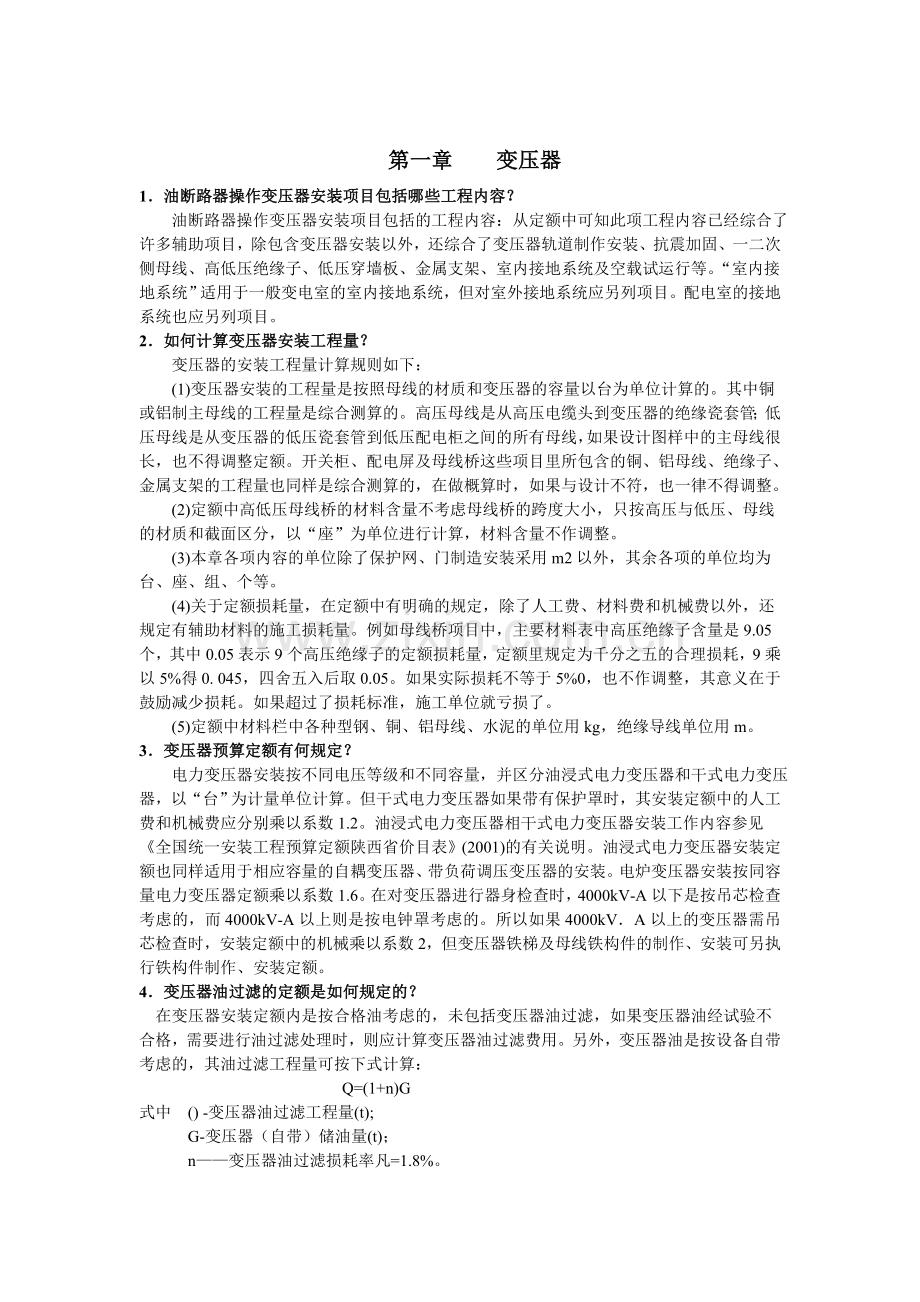

第一章 变压器1油断路器操作变压器安装项目包括哪些工程内容？ 油断路器操作变压器安装项目包括的工程内容：从定额中可知此项工程内容已经综合了许多辅助项目，除包含变压器安装以外，还综合了变压器轨道制作安装、抗震加固、一二次侧母线、高低压绝缘子、低压穿墙板、金属支架、室内接地系统及空载试运行等。“室内接地系统”适用于一般变电室的室内接地系统，但对室外接地系统应另列项目。配电室的接地系统也应另列项目。2如何计算变压器安装工程量？ 变压器的安装工程量计算规则如下： (1)变压器安装的工程量是按照母线的材质和变压器的容量以台为单位计算的。其中铜或铝制主母线的工程量是综合测算的。高压母线是从高压电缆头到变压器的绝缘瓷套管；低压母线是从变压器的低压瓷套管到低压配电柜之间的所有母线，如果设计图样中的主母线很长，也不得调整定额。开关柜、配电屏及母线桥这些项目里所包含的铜、铝母线、绝缘子、金属支架的工程量也同样是综合测算的，在做概算时，如果与设计不符，也一律不得调整。 (2)定额中高低压母线桥的材料含量不考虑母线桥的跨度大小，只按高压与低压、母线的材质和截面区分，以“座”为单位进行计算，材料含量不作调整。 (3)本章各项内容的单位除了保护网、门制造安装采用m2以外，其余各项的单位均为台、座、组、个等。 (4)关于定额损耗量，在定额中有明确的规定，除了人工费、材料费和机械费以外，还规定有辅助材料的施工损耗量。例如母线桥项目中，主要材料表中高压绝缘子含量是9.05个，其中0.05表示9个高压绝缘子的定额损耗量，定额里规定为千分之五的合理损耗，9乘以5%得0. 045，四舍五入后取0.05。如果实际损耗不等于5%0，也不作调整，其意义在于鼓励减少损耗。如果超过了损耗标准，施工单位就亏损了。 (5)定额中材料栏中各种型钢、铜、铝母线、水泥的单位用kg，绝缘导线单位用m。3变压器预算定额有何规定？ 电力变压器安装按不同电压等级和不同容量，并区分油浸式电力变压器和干式电力变压器，以“台”为计量单位计算。但干式电力变压器如果带有保护罩时，其安装定额中的人工费和机械费应分别乘以系数1.2。油浸式电力变压器相干式电力变压器安装工作内容参见全国统一安装工程预算定额陕西省价目表(2001)的有关说明。油浸式电力变压器安装定额也同样适用于相应容量的自耦变压器、带负荷调压变压器的安装。电炉变压器安装按同容量电力变压器定额乘以系数1.6。在对变压器进行器身检查时，4000kV-A以下是按吊芯检查考虑的，而4000kV-A以上则是按电钟罩考虑的。所以如果4000kVA以上的变压器需吊芯检查时，安装定额中的机械乘以系数2，但变压器铁梯及母线铁构件的制作、安装可另执行铁构件制作、安装定额。4变压器油过滤的定额是如何规定的？ 在变压器安装定额内是按合格油考虑的，未包括变压器油过滤，如果变压器油经试验不合格，需要进行油过滤处理时，则应计算变压器油过滤费用。另外，变压器油是按设备自带考虑的，其油过滤工程量可按下式计算： Q=(1+n)G式中 () -变压器油过滤工程量(t); G-变压器（自带）储油量(t)； n变压器油过滤损耗率凡=1.8%。 变压器油过滤以“t”为计量单位计算，不论油过滤多少次，直到使变压器油达到合格为止，但不得重复计算。变压器放油、注油和油过滤所使用的油罐均已摊入油过滤项目之中。5变压器干燥处理应执行哪些定额？ 经过对变压器检测，如果因受潮而使绝缘电阻不符合规定要求时，需进行干燥处理，并计算变压器干燥处理费。区分容量等级，以“台”为计量单位计算。其工作内容参见该项定额的有关说明。在变压器干燥时，如果需要搭拆干燥棚可以按实际情况计算。 此外，在变压器安装定额内未考虑变压器油的耐压试验，如果需要进行变压器油试验，则不论是由施工单位自检，或者委托电力试验研究部门代检，均可按实际发生额计算之。第二章 配电装置1如何计算断路器安装工程量？ 断路器安装工程量均按施工图所示台数计算。 1)多油断路器安装时不分断路器的定额电流大小和装于室内或室外，凡电压在10kV以下套l - 106子目，10kV以上套1- 107子目。 2)少油断路器安装时电压在l0kV以下装于室内的少油断路器，按其定额电流套用有关定额项目，户外的按电压等级套用有关定额项目。 3)空气、六氟化硫断路器安装，均按其电压等级套用相应定额项目。2隔离开关的安装工程量怎样套用定额？ 隔离开关安装工程量均按施工图图示所给数计算（三相组成分为一组）。 （l)隔离开关安装分户内和户外二类，均按其电压等级和定额电流以组为单位选套有关定额项目。 （2)隔离开关安装高度超过6m时，不论单相或三相均套用“安装高度超过6m”定额项目。如果操作机构为地面操作时，应另加主材费用。（3)采用半高型、高型布置的隔离开关，均套用“安装高度超过6m”的定额项目。(4)定额中包括了联锁装置及信号接点的安装检查，但不包括该项设备的费用。定额中不包括金属构架的制作，需要时应另套相应定额项目。(5)二段式传动的隔离开关安装，除按额定电流套用相应定额项目外，另再套“二段式传动增加”项目。(6)负荷开关同电压等级隔离开关定额项目。(7)隔离开关、负荷开关的操作机构已包括在开关安装定额内，不另行计算。【例】 某一室内隔离开关（三相），电压等级为l0kV，额定电流为4000A，查定额时应套用定额2 - 128子目，基价为77.49元，其中人工费为23 .13元，机械费为4.65元。3互感器安装如何套用定额？互感器工程量按施工图图示数量计算。(1)电压互感器的电压为35kV以下的一般为户内装置，超过35kV的均为户外装置。电压互感器安装在定额中是按单相考虑的，不考虑吊芯和绝缘油过滤。10 - 20kV的电压互感器，不论是什么结构（油浸绝缘式、浇注式、三相或单相）、安装在室内或室外、基础上或支架上，其安装均套2-175定额子目，20kV以上电压互感器，根据不同型号、规格及电压等级，以台为单位，选套有关定额。 (2)电流互感器的电压35kV以下的，一般为户内装置，电压在35kV似上的为户外装置。电流互感器不分具体型号、规格及安装形式，按电压等级和电流值套用有关定额项目。电流互感器系按单相考虑的，不考虑吊芯及绝缘油过滤。在多油断路器内和高压开关柜内已装配成套的电流互感器不能重复其安装工程量。4混凝土电抗器的安装应怎样套用定额？混凝土电抗器安装定额系按6 l0kV编制的，对三相叠放、三相平放、二相叠放、一相平放的安装方式，定额作了综合考虑，不论采用何种安装方式，定额均不作换算。混凝土电抗器安装定额不包括干燥，需要时按电气预算定额第二章有关定额套用。安装定额以“组”为单位，系指三相设备，干燥定额以“组”为单位，计算重量套用定额。5电容器、阻波器、滤波器的安装应怎样套用定额？电容器安装定额中，未计入连接线材料费用。阻波器在支撑绝缘台上安装定额中，未包括支撑绝缘台的材料及安装费用。阻波器悬挂式安装定额中，已包括悬挂用的金具材料费。滤波器的安装定额中，已包括单相隔离开关的安装，但未计人抱箍材料及紫铜母线材料费用。6高压成套开关柜的安装应怎样套用定额？高压成套开关柜安装，定额分单母线柜和双母线柜两种型式，具体又分断路器柜，电压互感器柜，其他电气柜。母绒桥如在现场制作、安装，应按设计要求另套电气预算定额第六章有关定额。母线配制按设备成套考虑。绝缘油按随设备带来考虑，定额中只列因损耗而需补充的油量。基础槽钢或角钢的安装埋设、母线配制设备干燥、绝缘油过滤、柜的二次喷漆另按相关定额套用。7. 熔断器的安装应怎样套用定额？ 变配电工程中的熔断器指lkV以上的高压熔断器，用于交流配电线路和电力变压器，电压互感器的过载、短路保护。 定额按室内、室外l0kV、35kV编制。不论装于室内或室外、柱上、墙上或支架上，1kv10kv均执行2- 192子目。8. 怎样计算配电柜的安装工程量？“配电柜的安装”工程内容已经综合了基础型钢、母线、盘柜配线、接线和调试。在预算中，上述各项是单独列项的，而在概算时就只能列配电柜安装一项。这个项目的划分是以铜母线和铝母线及不带母线来划分的，在铜或铝母线内又按母线的截面区分子目，但是干式变压器安装不区分铜铝母线。配电柜的二次回路接线不得再列项，因为配电柜是设备，设备费中已经包含二次回路接线。基础型钢如果长于配电柜的总宽，也不调整。9. 如何计算低压开关柜的安装工程量？在“低压开关柜的安装”工程内容中，除定额中所列的内容以外，还包含屏边及零母线的安装，但不包含屏边的主材。还不包含二次回路所用的控制电缆和管、线。如果订货肘柜顶上没有绝缘子可以另列项。10. 如何计算高低压母线桥制作安装工程量？ “高低压母线桥制作安装”这项是指两排高压柜或两排低压柜之间用金属构架相连接，母线从这个桥上通过，故称作母线桥，见图2-4。其定额单价已含桥体制作安装、母线和绝缘子的制作安装等全部内容。11如何计算高压架空引入线装置工程量？ “高压架空引入线装置”这项工程内容包含有：高压进户线横担、高压绝缘子、跌开式熔断器、避雷器、高压穿墙板制作与安装、金属支架、接地装置和试验。高压架空引入线装置至终点杆的距离不得大于30m，若引入线的长度不大于15m时，首末端可采用针式绝缘子固定，但定额不作调整。 第三章 母线、绝缘子1软母线、带形母线、槽形母线的安装定额内是否包括母线、金具、绝缘子等主材？其具体如何计算？软母线、带形母线、槽形母线的安装定额内不包括母线、金具、绝缘子等主材，具体可按设计数量加损耗计算。套用定额时以“l0m”为单位计算。如果小母线属盘配套定货供应，只计算安装费，不计材料费；小母线如由施工单位配制，则小母线（铜管）材料乘以损耗率后另行计价；小母线涂刷色漆应另套有关定额计算 2软母线安装定额是如何考虑的？ 软母线安装定额是按单串绝缘子考虑的，如设计为双串绝缘子，其定额人工乘以系数1.083悬垂绝缘子串安装是指什么？其以什么为计量单位？ 悬垂绝缘子串安装，指垂直或V形安装的提挂导线、跳线、引下线、设备连接线或设备等所用的绝缘子串安装，按单、双串分别以“串”为计量单位。耐张绝缘子串的安装，已包括在软母线安装定额内。4支持绝缘子安装分别按什么固定？以什么为计量单位？支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定，以“个“为计量单位5带形母线安装及带形母线引下线安装分别以什么为计量单位？母线和固定母线的金具如何计算？带形母线安装及带形母线引下线安装包括铜排、铝排，分别以不同截面和片数以“米每单相”为计量单位。母线和固定母线的金具均按设计量加损耗率计算。6. 槽形母线安装以什么为计量单位？槽形母线及固定槽形母线的金具按什么计算？槽形母线安装以“ml单相”为计量单位。槽形母线及固定槽形母线的金具按设计用量加损耗率计算。槽形母线与变压器连接时，连接头个数不同时的安装费换算示例如下：【例】设某化工车间槽形母线3 (100455)与变压器连接为4个头，而定额规定只有3个头。据此应该采用平均计算穷法进行换算，即先求出一个接头安装费再乘以4个接头，或者以3个接头的安装费再加上平均一个接头的安装费，则可计算出4个接头的安装费。7. 如何计算硬母线安装工程量？ 硬母线安装（带形、槽形、管形）均以“米每单相”为单位计量。8如何计算重形母线安装工程量？重形母线安装应按重形母线的不同材质，铜母线安装区别其不同截面积；铝母线安装不分规格，但应区别其不同受电设备名称，均以t为单位计算。重形母线伸缩器制作安装的工程量，应按其不同材质和截面积，分别以个（束）为单位计算。导板制作安装应按不同材质，区别其阴极和阳极，均以束为单位计算。重形铝母线接触面加工应按其接触面的不同面积和规格，分别以片单相为单位计算。9. 如何计算保护盘、信号盘、直流盘的盘顶小母线安装工程量？ 保护盘、信号盘、直流盘的盘顶小母线安装，以“m”为单位计算。小母线安装定额是按配套定货供应的。如果由施工现场加工配制，则应另计算小母线制作费及小母线刷漆两项。第四章 控制设备及低压电器1怎样计算基础槽钢工程量？ 基础槽钢工程量计算示例如下： 高压柜、低压配电屏安装均不包括基础槽钢、角钢的制作安装及母线安装，其基础槽钢的计算，如有多台同型号的柜、屏安装在同一公共基础型钢上，则基础型钢长度为 L= n2A +2B式中 n柜、屏台数； A一柜、屏宽度； B-柜、屏深度；2. 如何计算控制屏、继电（信号）屏、模拟显示屏及低压配电屏（开关柜）的安装工程量？ 控制屏、继电（信号）屏、模拟显示屏及低压配电屏（开关柜）等的外型尺寸，一般为（600800）mm2200mm600mm（宽高深）。正面安装设备器件，背后敞开。其工作内容不包括二次接线，安装工程量均以“台”为计量单位计算。其中模拟显示屏则应区分屏面宽度，套用相应定额。 此外，还有弱电控制返回屏，也称为弱电回馈信号控制屏，安装工程量是以“台”为计量单位计算：而集装箱式低压配电室为户内或户外组合封闭式成套低压配电装置，在箱体内装有各种控制配电屏。其安装工程量是以重量“lOt”为计量单位计算。3如何计算硅整流柜、晶闸管柜安装工程量？ 硅整流电源柜是由变压器、硅堆或二极管和滤波电容、保护元件、稳压元件等枸成的整流装置置可为直流电机、电镀车间、充电车间等直流用电负荷提供直流电源。硅整流柜安装应区分额定电流等级，以“台”为计量单位计算工程量。 晶闸管柜则主要由变压器、单向或双向晶闸管、保护元件、触发电路控制环节等构成的整流装置，可为直流或交流用电设备供电，多用于机床、电梯等设备的调压调速供电。晶闸管柜则区分额定功率等级，以“台”为计量单位计算工程量。对于晶闸管变频调速柜，应按相应功率等级的晶闸管柜定额的人工费乘以系数1.2。4. 如何计算直流屏及其他电气屏（柜）安装工程量？ 直流屏主要包括蓄电池屏（柜）、直流馈电屏、自动调节励磁屏和励磁灭磁屏等，其他电气屏（柜）有事故照明切换屏等，均以“台”为计量单位计算工程量。如果属于屏边，即成列配电屏旁边的框架安全挡板安装需另行计算，也以“台”为计量单位计算工程量。 此外低压电容器补偿功率因数柜安装工程量也以“台”为计量单位计算。5如何计算控制台、控制箱和成套配电箱安装工程量？ 控制台，控制箱和成套配电箱安装工程量计算规则如下： （1）控制台、控制箱安装 控制台安装应区分长度，按1m以内、2m以内不同规格分别套用定额。集中控制台安装适用于2m以上、4m以下的控制装置，以“台”为计量单位计算。同期小屏控制箱一般是指半周长1.5m以下的控制箱，以“台”为计量单位计算。 （2）套配电箱 成套配电箱不分动力配电箱和照明配电箱，但区分落地式安装和悬挂嵌人式安装，均以“台”为计量单位计算。对于成套悬挂、嵌入式安装的配电箱，还应区分半周长等级，分别套用相应定额。插座箱安装可按成套悬挂、嵌入式配电箱的安装定额执行。 对于上述各种电气控制屏、柜（箱）所需的基础槽钢或角钢制作、安装应另行计算，套用相应的定额。低压配电屏（柜）安装也不包括其柜顶母线安装，应另套有关定额，如母线随设备成套供应，也不得再另计母线主材费。另外，进出各种控制设备的导线应需另行计算其端子板外部接线或焊、压接线端子的工程量，套用相应定额。即不得套用盘柜配线项目此项只限非成品屏、柜（箱）在现场组装制作时进行盘、柜内电气元器件之间连接的导线。另外进出控制设备的电缆，其终端头制作安装定额中已包括焊（压）接线端子（或端子板外部接线），故不得重复计算。6如何计算开关及低压熔断器安装工程量？ 控制开关及低压熔断器安装是指在施工现场进行独立的单体安装，其工作内容包括开箱检查、安装、接线和接地等。 (1)自动空气开关安装 自动空气开关有DZ装置式，为塑壳式，手动操作；DW万能式为框架结构，有手动操作和电动操作两种方式。自动空气开关用作线路过载、短路和欠压保护，也可用作不频繁接通和分断线路，其安装不分操作穷式，不分电流和极数，均以“个”为计量单位计算工程量，主材费另计。而快速自动开关，即直流快速断路器安装（如DS11系列）应按额定电流等级，以“台”为计量单位计算工程量。此外，漏电保护开关，也称作漏电保护断路器，则分单式和组合式；其中单式又分为单极、三极和四极，而组合式则按回路个数划分，分为10路以内和20路以内两种，也以“个”为计量单位计算安装工程量，主材费另计。 (2)刀型开关安装 刀型开关有HD11。14系列，HS11 - 13系列和HR3系列等，分手柄式、操作机构式和带熔断器式；胶盖闸刀开关HKI系列、HK2系列属于负荷开关的一种，分单相和三相，主要用作电路隔离，也可接通分断额定电流，均以“个”为计量单位计算工程量，主材费另计。注意带操作机构的刀型开关，其操作机构安装已包括在开关安装的定额之中，不得另行计算。 (3)组合控制开关和万能转换开关安装 组合控制开关（如H23系列、HZIO系列）主要用于接通或分断电路，切断电源或负载，还可用来测量三相电压，调节电加热及控制小容量电机正反转等。组合控制开关分为普通型和防爆型，以“个”为计量单位计算工程量，主材费另计。而万能转换开关（LW5系列、LW6泵列等），主要作为控制线路的转换、电气测量仪表转换和对配电设备（如对高压断路器、低压空气断路器等）的远程控制，也可作为控制伺服电机的换向、变速之用。其工程量以“个”为计量单位计算，主材费另计。 (4)铁壳开关和限位开关安装 铁壳开关（HHl - HH4系列等）属于负荷开关，其安全性好，可供不频繁接通和开断负荷电路及控制小容量电机之用，其壳体有铸铁壳和钢壳之分；不分系列型号，以“个”为计量单位计算工程量，主材费另计。如铁壳开关需装设在配电板或支架上时，其配电板和支架的制作安装应另行计算，套用有关定额。 行程开关泛应用于各类机床、塔式起重机、行车等，其传动机构有单轮（能自动复位）和双轮（不能自动复位）两种，可将机械信号转变为开关信号，作为控制机械动作或程序之用。目前常用的行程开关有LX19系列、JLXKI系列等。在工程量计算时应区分普通式和防爆式，不分型号规格，以“个”为计量单位计算，主材费另计。（5）低压断路器安装低压断路器分为：螺旋式熔断器（RL1，R12，RL93等系列）、瓷插式熔断器（RCIA系列）、管式熔断器（分有填料封闭管式RTO系列和无填料封闭管式RM3、RM7和RMlO等系列）和防爆式断器（YG系列）等四种，其安装均以“个”为计量单位计算工程量，主材费另计，其中螺旋式熔断器和瓷插式熔断器的定额相同。7. 如何计算控制器、接触器、起动器、电磁铁和电阻器、变阻器安装工程量？控制器、接触器、起动器、电磁铁和油浸频敏变阻器等安装工程量均以“台”为计量单位计算。其中控制器包括主令控制器（如LKI系列）和鼓形及凸轮控制器（如LK4系列），应分别计算工程量：磁力起动器是由接触器、热继电器和按钮组合而成的电器，接触器安装不分接触器类型和规格，与磁力起动器安装定额相同，均套用同一定额，如将磁力起动器、接触器安装于配电板或支架上，应另计配电板及铁构件制作、安装项目。电阻器则以“箱”为计量单位计算，值得注意的是，在套用电阻器安装定额时，如果安装1箱电阻器应套用“1箱”的有关定额；安装2箱及以上电阻器，则超出部分应套用“每加1箱”的有关定额。8. 如何计算按钮、电笛、电铃安装工程量？按钮、电笛和电铃安装工程量均以“个”为计量单位计算，主材费另计。其中按钮指工业生产中使用的控制按钮，常用的有LA19，LAz等系列。按防护方式分为开启式、保护式、防水式、防爆式和防腐式等五种。开启式和保护式属于普通型，防水式、防爆式和防腐式为防爆型，应分别计算工程量。电笛安装也应区分普通型和防爆型，分别计算工程量套用相应定额。9. 如何计算水位电气信号装置安装工程量？ 水位电气信号装置主要用于水塔、高层建筑的高位水箱、蓄水池等设施中，可将液位信号转换成电气开关信号，从而实现对液位的自动监测和控制。其安装工程量应区分机械式、电子式和液位式，分别以“套”为计量单位计算。浮球、硬塑料管为未计价材料，其主材费应另行计算。另外，水位电气信号装置安装中未包括水泵房电气设备和继电器安装，也未包括由水泵房至水塔、水箱的配管配线等工作内容，应另行计算。10. 如何计算仪表、电器、小母线和分流器安装工程量？ 电流表、电压表和电度表等均属于测量仪表类，故安装执行测量仪表定额均以“个”为计量单位计算；所谓电器是指继电器、电磁锁、辅助电压互感器和屏上辅助设备等电器，均不分规格型号，分别以“个”为计量单位计算安装工程量。但应注意屏上辅助设备安装，是指屏上标签框、光字牌、信号灯、附加电阻、连接片等安装，不包括在屏上开孔工作。小母线是指高压配电柜（屏）二次回路母线及控制、继电保护屏等低压小母线的安装，以“lOm”为计量单位计算。为了扩大电流表量程而使用的分流安装固定，应区分电流等级，以“个”为计量单位计算。以上各种主材费均另行计算。11如何计算盘柜配线工程量？ 盘柜配线是指盘、柜、箱、板内部安装小型电气设备、元器件之间的连接导线，其配线所用导线规格由设计和所控制线路的用电负荷大小确定。在计算盘柜配线工程量时，应区分导线截面计算配线长度。可按下式计算： L=(B+H)n式中 L-盘柜配线导线长度(m)； B-盘（板）宽度(m)； 日盘（板）高度(m)； n盘柜配线回路数（即导线根数）。 然后以“l0m”为计量单位套用定额。盘柜配线所用导线及接线端子系未计价材料，如前所述，应另行计算主材费。成套配电箱、盘、柜、台进出导线，不得套用盘柜配线项目另外盘柜配线定额也不适用于工厂的设备维修、配置和改造工程。12如何计算空配电箱、端子箱、端子板安装及端子板外部接线工程量？ 空配电箱安装工作内容包括检查、安装、接线及接地等，不分安装方式，但区分箱体半周长，以“台”为计量单位计算工程量。其配电箱内配电盘及设备元件、配线等应另执行有关分项定额计算。 所谓端子箱，是指箱体内只设有接线端子板，而无开关、熔断器，电度表等电气器件，端子箱安装应区分户内式和户外式，以“台”为计量单位计算工程量，主材费另行计算。端子板安装工作包括与盘内导线的连接，工程量计算按10个头为一组，以“组”为计量单位计算，端子板系未计价材料，主材费另行计算。但成套配电箱不得另计端子板的安装费用。端子板外部接线是指截面6rrrrr12以下导线引进或引出配电箱时与箱内端子板的连接，按“有端子外部接线”和“无端子外部接线”，并区分导线截面规格，以“10个”为计量单位计算工程量，但不得另计主材费。注意，控制电缆头进入配电箱、盘、柜时，只计算控制电缆头的制作安装费用，不得再计算端子板外部接线的安装费用。13如何计算焊、压接线端子工程量？ 焊压接线端子是指截面6平方毫米以上多股单芯导线与设备或电源连接时必须加装的接线端子，工程量计算应区分导线及接线端子材质。例如铜导线应选用铜接线端子，铝导线则应选用铝接线端子。铜接线端子有焊接和压接之分，铝接线端子则只有压接，并均应区分导线截面等级，以“10个”为计量单位计算。接线端子（俗称接线鼻子）已包括在定额之内，不得另行计算。铝母线与铜导线连接或铜母线与铝导线连接时，都必须选配铜铝过渡端于连接。对于铜铝过渡端子安装，可套用压铜接线端子定额。同样，电力电缆终端头制作、安装定额中也已包括了焊（压）接线端子，不得再套用焊（压）接线端子的有关定额。14如何计算铁构件制作、安装及铁质箱盒制作工程量？铁构件制作安装按型钢厚度大小来划分。如铁构件可分为一般铁构件（其厚度3mm以上）和轻型铁构件（其厚度3mm以下），并分制作和安装，以“l00kg”为计量单位计算工程量。一般铁构件制作的主材费计算，应按以下规定分别计取每计量单位的各消耗系数，即规定每计量单位中含有角钢（综合）为75kg，声io - +14圆钢为8kg，25 - 40扁钢为22kg。而轻型铁构件制作的主材费计算，则每计量单位的消耗系数按81.01.5、普通钢板为104kg汁取；轻型铁构件安装的主材费计算，规定每计量单位消耗系数按角铁（综合）为4.6kg计取：铁构件制作、安装定额适用于电气设备安装工程中的各种支架的制作、安装，但均不包括镀锌费。 铁质箱、盒制作也以“l00kg”为计量单位计算工程量，主材费应另行计算。对于安全防范采用的网门、保护网制作安装，按设计尺寸以“m2”为计量单位计算工程量，主材费另计。对于各种动力、照明控制设备等安装定额中，均不包括二次涂装工作内容，如需要二次涂装，应以“m2”为计量单位另行计算。15如何计算基础槽钢、角钢和穿通板的制作、安装工程量？ 高压配电柜、低压配电屏（柜）和控制屏、继电、信号屏等，以及落地式动力、照明配电箱安装，均需设置基础槽钢或角钢。其设计长度按下式计算： L=2(A+B)式中 L-基础槽钢或角钢设计长度(m)； A-单列屏（柜）总长度(m)； 日屏（柜）深（或厚）度(m)。 基础槽钢或角钢的型材厚度在3mm以上，所以其制作费用计算应执行一般铁构件制作定额，以“l00kg”为计量单位计算，主材费另计；而安装则区分基础槽钢和基础角钢，均以“10m”为计量单位计算工程量。穿通板制作安装不分规格，均以“块”为计量单位计算工程量。穿通板分为高压和低压两种，用石棉水泥板和塑料板制作安装的穿通板，只适用于低压线路；用电木板或环氧树脂板、钢板制作安装的穿通板，则适用于高压线路。值得注意的是，固定穿通板所需的角钢框架以及石棉水泥板、塑料板和钢板的价格已包括在其制作安装定额内，但电木板、环氧树脂板的主材费应另行计算。16如何计算木配电箱及配电板的制作、安装工程量？ 木制配电箱制作应区分配电箱安装方式，有明装木板配电箱和暗装墙洞配电箱，按规定的半周长等级，以“套”（包括箱体和箱门的制作）为计量单位计算。注意木板等主材费在定额中已包括，不得另行计算。木板配电箱安装则按规格大小套用“空配电箱安装”的有关定额。配电板制作应区分木板、塑料板和胶木板等不同材魇，按其平面面积大小，以“m2”为计量单位计算工程量。木制配电板需要包l0mm厚度以下的镀锌铁皮，同样按使用面积大小，以“m2”为计量单位计算工程量。配电板制作及包铁皮的定额中均已包括其主材费用不得再另行计算。 配电板安装则应区分半周长，以“块”为计量单位计算工程量。第五章 蓄电池1免维护蓄电池安装以什么为计量单位？其具体如何计算？ 免维护蓄电池安装以“组件”为计量单位，其具体计算如下： 其项工程设计一组蓄电池为220V/500Ah，由12V的组件18个组成，那么就应该套用12V/1OOAh的定额18组件。2蓄电池安装定额有哪些规定？ 在电气设备安装工程中，如电力变电站（所）常用蓄电池有碱性蓄电池、固定密封式铅酸蓄电池和免维护铅酸蓄电池等。其中碱性蓄电池和固定密封式铅酸蓄电池安装，分别按容量(A-h)大小，以单体蓄电池“个”为计量单位，按施工设计图的数量计算工程量。免维护铅酸蓄电池安装是以“组件”为计量单位计算。所谓电池组，是指由多个蓄电池组件组成，如某项工程设计蓄电池组1IOV/500Ah，可由12v，500Ah的9个蓄电池组件串联而成那么就应该套用12V/500Ah定额，工程量为9个组件。另外，蓄电池电极连接条、紧固螺栓、绝缘垫等均按设备自带考虑的，碱性蓄电池补充的电解液由厂家随设备供货，铅酸蓄电池的电解液等消耗材料均已包括在定额内，故不另行计算。但蓄电池抽头连接用的电缆及电缆保护管的安装，如发生时则应执行电缆和线管敷设的有关定额。第六章 电机1. 各种电机的检查接线，规范有何要求？设计有规定、设计无规定时，应互何计算？ 各种电机的检查接线，规范要求均需配有相应的金属软管，如设计有规定的按设计规格和数量计算，如设计要求用包塑金属软管、阻燃金属软管或采用铝合金软管接头等，均按设计计算。设计没有规定时，平时每台电机配金属软管1 1.5m(平均按1.25m)。2滑触线安装以什么为计量单位？其附加和预留长度如何计算？ 滑触线安装以“米每单相”为计量单位，其附加和预留长度按下表的规定计算。3如何计算电机干燥定额？ 电机干燥定额系按一次干燥所需的工、料、机消耗量考虑的，在特别潮湿的地方，电机需要进行多次干燥，应按实际干燥次数计算。在气候干燥、电机绝缘性能良好、符合技术标准而不需要干燥时，则不计算干燥费用。实行包干的工程，可参照以下比例，由有关各方协商确定。 1)低压小型电机3kW及以下按25%的比例考虑干燥。 2)低压小型电机3kW以上至220kW按30%50%考虑干燥。 3）大中型电机按100%考虑一次干燥。这时流过各相的电流不平衡，绕组加热不均匀，可在一定时间内(1 - 2h)轮流将电源换接到不同的绕组端头上，使定子各相绕组能均匀干燥。也可以使用直流电（用直流电焊机作电源），将被干燥电机的三相绕组串联接到电源上。但此法对于严重受潮的电机不宜采用。当采用低压三相交流电时，应将转子掣住，不得转动，可每隔2h暂停供电，将转子盘转180，以防其轴受热弯曲。 (3)铁损干燥法：铁损干燥法分带轮子和不带轮子两种，前者适用于小容量电机，后者适用于大容量电机。铁损法干燥电机比较安全可靠，可在电机安装前进行，既适用于交流电机也适用于直流电机，但对于容量较小的电机不太适合，因为容量较小的电机采用此法干燥需较多的励磁绕组。4如何计算发电机及调相机检查接线工程量？ 在高层建筑、大型超市、宾馆饭店中均设有发电机组作为备用电源。对空冷式发电机及调相机检查接线按容量(kW)大小划分等级，以“台”为计量单位计算。注意在其定额中已包括一次发电机和调相机的干燥处理费用，如发生也不得另行计算。但与发电机配套的励磁电阻器应另行计算，其综合安装费以“台”为计量单位计算，设备费等均另行计算。5如何计算小型电机检查接线工程量？ 小型电机检查接线包括小型直流电机、小型交流异步电机、小型同步电机、小型防爆电机和小型立式电机等检查接线，工作内容主要包括检查定子、转子和轴承，吹扫、测量空气间隙、手动盘车检查电机转动情况，接地和空载试运行等；小型直流电机和同步电机还须检查、调整和研磨电刷。其工程量应按电机类别，区分功率等级，均以“台”为计量单位计算。6如何计算大中型电机检查接线工程量？ 大中型电机检查接线工程量不分类别，均按电机重量执行相应定额。其中中型电机检查接线按电机重量划分标准，以“台”为计量单位计算；大型电机检查接线则按“t”为单位计算，无重量标准等级之分。7如何计算微型电机、变频机组及电磁调速电机检查接线工程量？ 微型电机一般是指功率在lkW以下的电机，微型电机可划分为三类：(1)驱动类电机，如微型异步电机、同步电机、交流换向电机和直流电机等；集中空调系统中的风机盘管装置上的分马力电机，就属于微型异步电机。(2)控制类微型电机，如自整角机、交直流测速发电机、伺服电机、步进电机和力矩电机等。(3)电源类微型电机，如微型电机一发电机组和单枢交流机等。在计算微型电机检查接线费用时，不分电机类型，均以“台”为计量单位，套用同一定额。除以上三类微型电机外，其他小型电机凡功率在0.75kW以下，也可执行微型电机的检查接线定额。但应注意一般民用小型交流电风扇（如吊扇、壁扇和轴流排气扇等）只能执行相应的风扇安装项目，不得另计微型电机检查接线费用。 变频机组及电磁调速电机检查接线的工程量均按其功率大小，以“台”为计量单位计算。 在各种电机检查接线中，规范要求均需配置相应的金属软管，以防导线受潮、鼠咬或受其他机械损伤。如设计有规定的按设计规格和数量计算，设计没有规定时，则按平均每台电机配置相应规格的金属软管1.25m和与之配套的金属软管专用活接头2.04套。值得注意的是，金属软管及其活接头的安装在电机检查接线定额中已包括，不得另行计算，但其材料费应另计。水泵、机床柜（箱）式空调器、风机、空压机、冷冻机、大型柜式洗衣机或压缩机等均为成套产品，如果从控制箱到电机的线路已经接好，不需要另行接线时，在施工现场只需将电源线接到设备的控制箱的电源侧，故不应计算电机检查接线工程量。此外，在电机检查接线定额中已包括接地的工作内容，电机的接地线，不论采用何种材料，电机检查接线定额均不作换算。8如何计算电机干燥处理工程量？ 在发电机和调相机的检查接线定额中包括其一次干燥处理的费用，其他电机经测试，如绝缘电阻达不到规定要求时（低压电机绝缘电阻应不小于0.5MQ，额定电压lkV以上，在运行时电机绝缘电阻要求：定子绕组不低于1MnikV，转子绕组不低于0.5MCl/kV），应进行干燥处理即如果实际需要进行电机干燥处理时，其工程量接电机干燥处理定额另行计算，并且电机干燥定额系按一次干燥所需的工、料、机消耗量考虑的。如果环境条件特别潮湿，需对电机进行多次干燥，则应按实际干燥次数进行计算。而气候干燥，电机绝缘电阻符合技术标准规定时，则不需要对电机进行干燥处理，因此，也就不得计算干燥费用。 电机干燥应区分小型电机和中型电机，小型电机干燥又按功率大小划分标准，以“台”为计量单位计算；中型电机干燥是按每台重量（t台）大小范围划分标准，以“台”为计量单位计算；大型电机干燥则以“t”为计量单位计算，不区分每台电机重量大小。 对于实际包干的工程，不管实际是否发生对电机进行干燥处理，可以参照以下比例，由施工方与建设方通过协商签订协议或合同时确定： （1）低压小型电机功率3kW时，可按其干燥定额的25%计算。 （2）低压小型电机功率为3 220
