1.0 目的
规范TV Light Bar成品外观检验标准，使产品不被误判。

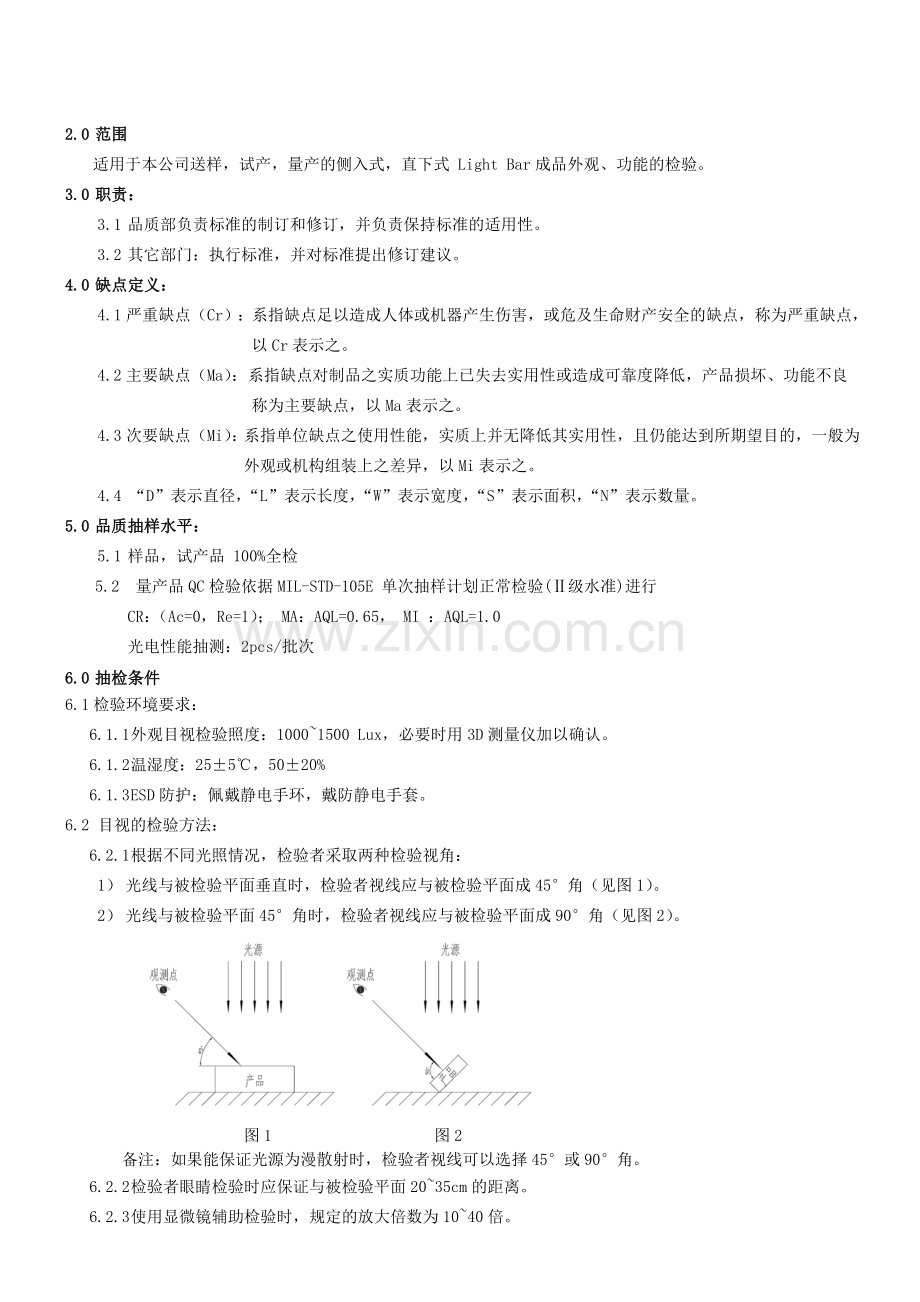

2.0 范围
适用于本公司送样，试产，量产的侧入式，直下式 Light Bar成品外观、功能的检验。
3.0 职责：
3.1 品质部负责标准的制订和修订，并负责保持标准的适用性。
3.2 其它部门：执行标准，并对标准提出修订建议。
4.0 缺点定义：
4.1严重缺点（Cr）：系指缺点足以造成人体或机器产生伤害，或危及生命财产安全的缺点，称为严重缺点，
以Cr表示之。
4.2主要缺点（Ma）：系指缺点对制品之实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良
称为主要缺点，以Ma表示之。
4.3次要缺点（Mi）：系指单位缺点之使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为
外观或机构组装上之差异，以Mi表示之。
4.4 “D”表示直径，“L”表示长度，“W”表示宽度，“S”表示面积，“N”表示数量。
5.0 品质抽样水平：
5.1 样品，试产品 100%全检
5.2 量产品QC检验依据MIL-STD-105E 单次抽样计划正常检验(Ⅱ级水准)进行
CR：（Ac=0，Re=1）； MA：AQL=0.65， MI ：AQL=1.0
光电性能抽测：2pcs/批次
6.0 抽检条件
6.1检验环境要求：
6.1.1 外观目视检验照度：1000~1500 Lux，必要时用3D测量仪加以确认。
6.1.2 温湿度：25±5℃，50±20%
6.1.3 ESD防护：佩戴静电手环，戴防静电手套。
6.2 目视的检验方法：
6.2.1 根据不同光照情况，检验者采取两种检验视角：
1） 光线与被检验平面垂直时，检验者视线应与被检验平面成45°角（见图1）。
2） 光线与被检验平面45°角时，检验者视线应与被检验平面成90°角（见图2）。

图1 图2
备注：如果能保证光源为漫散射时，检验者视线可以选择45°或90°角。

6.2.2 检验者眼睛检验时应保证与被检验平面20~35cm的距离。
6.2.3 使用显微镜辅助检验时，规定的放大倍数为10~40倍。

7.0 检验标准:
7.1 本标准PCBA参考资料：IPC-A-610E二级标准,IPC-A-600H二级标准
7.2标识、印刷、包装（包括LABEL，BARCODE，CARTON，二维码等）
项目
图示/说明
标准要求
检验设备
等级
说明
缺字符
/
不可有：内容错误，或打印缺墨，部分字符未打印出来。
目视
MI

缺点
/
不可有：部分符号、字符缺失不全。
目视
MI

多字符
/
不可有：多出字符。
目视
MI

字体不符
/
不可有：打印的字体与要求不符。
目视
MI

字体大小不符
/
不可有：打印的字体大小与要求不符。
目视
MI

Barcode扫不出
/
不可有：条码无法扫描。
SCAN
MA

印刷位置错
/
不可有：印刷位置不符。
目视
MI

排版错
/
不可有：打印内容、位置错乱。
目视
MI

Barcode缺损
/
不可有：条码打印不完全，有缺损。断处L>1mm/条码>5处
目视
MI

字体缺损
/
不可有：字符打印不完全，有缺损，不可辨识。
目视
MI

文字模糊
/
不可有：文字模糊，难以辨识。
目视
MI

反向
/
不可有：未按一致的方向包装摆放。
目视
MI

翻转
/
不可有：LB翻转摆放，LED灯面朝下。
目视
MI

漏标签
/
产品标识、检验标识、环保标识按要求张贴。不可有标识不完整，缺少。
目视
MA

包装破损
/
不可有:包装破损。
目视
MI

7.3
检验项目
判定标准
检验工具
抽样说明
不良等级
CR
MA
MI
包装
数量
标签数量与实物一致
目视
100%

*

标识
1.机种、客户料号、供应商代码、订单号、RoHS标签等标示需正确，
2.张贴位置整齐，无破损，折皱等不良
3.重量填写清晰可辩识，精确到小数点后三位
目视
目视

*

包装
方式
1.依研发所制规或文件检验
2.包材不可有破损，开裂等不良
3.内包装需牢靠，不可有产品散落在箱内
的现象或风险
制规
目视
目视

*

7.4、外观检验项目
序号
不良项目
不良图示
判定标准
使用设备
不良等级
CR
MA
MI
1
产品尺寸

依制造规格或图纸判定

卡尺

*

2
错料

原材料与BOM、制规要求不符不可有
目视
*

3
元件缺失

不允许
目视

*

4
元件反向

元件不对称、极性放反、
元件翻转皆不允许
目视

*

5
多件

N/A

不允许
目视
*

6
正面锡渣

直径需小于0.2mm
同一位置不得超过3颗
显微镜
点规

*

7
背面锡渣，锡珠，沾锡（导热孔沾锡，锡珠）

不允许
目视

*

8
LED灯沾锡

不允许
点规
*

9
空焊

不允许
目视
显微镜
*

10
焊接点氧化
OK
NG

PCB焊盤不允許氧化,造成焊接點虚焊,吃錫異常.
目视
显微镜

*

11
穿孔 (铝基板)

1、固定孔孔内不可以有异物,毛边，孔未钻透不允收
2、防焊杂质及空泡不允收，LB边缘及孔内不可以有伤铜、铜刺现象
目视
显微镜

*

12
导线焊接

1、锡需包住导线90%以上
2、导线焊锡高度不可以超过LED高度
3、导线焊锡层上的UV高度不可以超过LED高度
显微镜

*

13
点胶不良

胶体没包住焊线处不允许
目视

*

14
导线正负极
－
＋

反极性不允许
目视
*

15
热缩套管松动、沾污、破损

不允许
目视

*

16
导线破损、沾污

不允许
目视

*

17
连接器破损、偏移

1.连接器破损不允许。

目视

*

18
PCB板边到热缩套管的距离

依研发发行的图面或制造规格书

卡尺

*

19
喷码不一致

喷码清晰明确符合规格书要求
目视

*

20
线路破损

不允许有线路破损的现象。
目视
&显微镜

*

21
线路间的短路/开路

不允许有线路间的短路/开路
目视
&显微镜

*

22
板材颜色不一致

正常
发黄

1.PCB板目视不可有明显发黄
2.PCB底部过炉后/维修后不可有明显异色
3.特殊情况下允收时依限度样品执行
目视

*

23
白油不均（凸起）

不可有
目视

*

24
剥离

零件孔/PAD与PCB基材剥落、起翘不可允许。
目视
&显微镜

*

25
沾锡.氧化

不允许沾锡,PAD表面氧化变色,导致贴件拒焊现象不可有。
目视
&显微镜

*

26
PCB漏铜
孔与PCB露铜不良

非线路部分：目视无露铜，或点状露铜直径0.5mm允收，每条PCB板≤2处可接受。
线路部分：不允许露铜
目视

*

27
PCB补油
补油

直下式PCB：允许点状≤2mm2 正常修补，线状≤1*3mm 正常修补，每条PCB板≤2处补油可接受。

侧入式PCB线路区：直径超出0.5mm，与客户确认后方可进行补油，且每条PCB板不可超出1处。

侧入式PCB非线路区：允许点状≤2mm2 正常修补，线状≤0.5*3mm 正常修补，每条PCB板≤2处补油可接受。
目视
点规

*

28
PCB刮伤、
披锋
毛边

1、刮伤以不能露铜、不能露底材为接受基本标准；
2.线路区：1、长度3mm以内、宽度0.5mm以内。
3.大铜面/非线路区：可接受长度不超过5mm，宽度不超过0.5mm，
4.产品包装后不可有粉尘&金属毛刺掉在包装箱或包装袋内
目视

*

29
LED贴歪
不超出黑色丝印方框OK

歪斜角度不可超过+/-3°
目视

*

30
LED偏移

根据灯条图纸要求，LED间距要均匀，符合图纸误差要求。 零件恰能坐落在焊垫的中央且未发生偏出，X轴偏中心 ±0.15mm Y轴偏中心 ±0.15mm。灯需在同一条线上

二次元
测量仪

*

31
LED烧焦

不允许

目视
*

32
LED焊接处

1、锡面应呈现光泽性,其表面应平滑、均匀且不可存有任何不规则现象,如小缺口、起泡、杂物、凸点、虚焊等.
2、焊锡覆盖量需过到焊盘总面积的90%
目视

*

33
PCB破损

灯条不可以分层，有裂缝，不可有漏铜
目视
塞规

*

34
PCB弯曲

1.FR4和CEM板翘曲度D不
可以超过板长边长度的
1.0%
2.铝基板翘曲度D不可以超
过长边长度的0.5%
3.客户有特殊要求则依
客户图纸要求执行
卡尺
塞规

*

35
推拉力测试

4014 LED >3kgf,10S
7020 LED >5kgf,10S
3030 LED >5kgf,10S
连接器 >5kgf,10S
Lens推力>10kgf,10S
推拉力计
*

36
PCB切割不良

1.产品尺寸均在公差范围内
2.不能伤到线路
3.PCB不可露铜
目视
卡尺
*

37
PCB污点

1、LENS 覆盖区域不允许有
2、其他部位：直径≤1mm，一条上个数不超过≤2个
目视
点规

*

38
连接器焊接

1.短路：
a.不同功能脚不允许
b.若PIN为同一线路不管控
2.开路不允许
3.固定脚翘起、脱落不允许
4.PIN针上锡影响插拔不允许
目视
显微镜
*

39
端子起泡

1.端子起泡不允许
目视

*

40
LED杂质
杂质接触金线不可

线状：
1.线性异物≦0.025mm（1mil金线直径）* LED胶体长度， 2.线性异物不可横跨两电极；不可一半在胶内，一半在胶外；不可附在芯片、金线上；
3、金属异物不可在芯片上方
块状：
1、不可大于胶体面积一半
2、不可在附在金线和芯片上
3、金属异物不可在芯片上方（金属一般有金属光泽）
目视
显微镜

*

41
PPA压伤/刮伤
刮伤伤到胶体NG

此种PPA伤OK

1、背面PPA伤不允许露胶，露铜
2、表面PPA伤不可伤至胶体，PPA伤面积不可超过0.5mm*0.5mm
3、30cm目视不可见
目视
点规

*

42
LED浮高

LED浮高≦0.1mm且不影响焊接效果
目视
显微镜

*

43
LENS偏移

1.LED灯罩倾斜与PCB之间角度不可超出MAX 1°
2.LED灯罩中心点与LED中心点偏移不可超出 MAX ±0.2mm。
3.LED灯罩與PCB熔接時浮高不可超出 MAX0.15mm
二次元

*

44
貼裝方向

1.原则上lens水口方向一致，不允许出现方向上的错误.
2.客户无特别说明和对产品无影响下可单项处理。
目视

*

45
LENS刮伤

1.无感刮伤不影响光效OK
2.有感刮伤不可以
3.特殊情况依限度样品执行
目视
直流电源

*

46
吃胶不足

1.必須lens pin脚吃胶截面之4/5。
2.推力符合实际要求
目视
&10X放
大鏡

*

47
表面异物

1.表面不可出現毛屑状异物
2.不可出現胶质状异物
3.手指印类异物不可明显。
目视
&10X放
大鏡

*

48
表面水纹

lens表面不可出现明显之水紋状胶体
目视
&10X放
大鏡

*
49
表面裂纹

lens表面不可出现胶体裂纹现象。
目视
&10X放
大鏡

*
50
填料,毛边,破损

LENS填料不实,胶口毛边,破损不可有.
目视

*

51
LENS脏污
（黑白点）

2环内≤0.05mm2
2环外到4环内≤0.1mm2
4环以外≤0.8mm2
目视
尺规
*

52
LENS气泡
出光面4环内不允许出现，4环外气泡允许≤0.5mm 数量1个
目视
尺规
*

53
LENS披锋，残胶

拉丝不允许有,
1.溢胶在0.2mm内可接受，震动，跌落残胶不可脱落
2.不可溢胶在LENS表面
3.LENS披锋在0.2mm内接受
目视
塞规
*

7.3、功能检验
序号
不良项目
不良图示
判定标准
使用设备
不良等级
CR
MA
MI
1
死灯

不允许
直流电源
*

2
灯闪烁

不允许
直流电源
*

3
色差

在Bin code值公差範圍內
直流电源
*

4
光圈/漏光

不允许
直流电源
测试治具
*

5
光效异常

1.透镜光效与正常（标准）
不一致时不允收
2.特殊情况依研发签样为准
直流电源
测试治具
*

6
灯暗、亮度过高

不允许
直流电源
*

7.4.品味判定（仅样品，以模拟背光状态进行检查判定）
序号
不良项目
不良图示
判定标准
使用设备
不良等级
CR
MA
MI
1
光斑
白斑
灯影

不允许
目视
覆盖扩散板

*

2
黑影
黑圈
/
不允许
目视
覆盖扩散板

*

3
偏色
/
不允许
目视
覆盖扩散板

*

4
色不均
/
不允许
覆目视
覆盖扩散板

*

7.5 光电性能：
项目
图示/说明
标准要求
检验设备
等级
说明
VF
在LED规定的IF下测试所得电压值，记录最大值与最小值。
依规格书
SR-3或积分球
MA

△VF
同一BIN值两条L/B 各串LED之间VF最大差值。
依规格书
MA

亮度
取亮度测试的最小值。
依规格书
MA

CIE(x,y)
依据规格书判定
依规格书
MA
