曹庄煤矿机电科井下供电专业人员培训

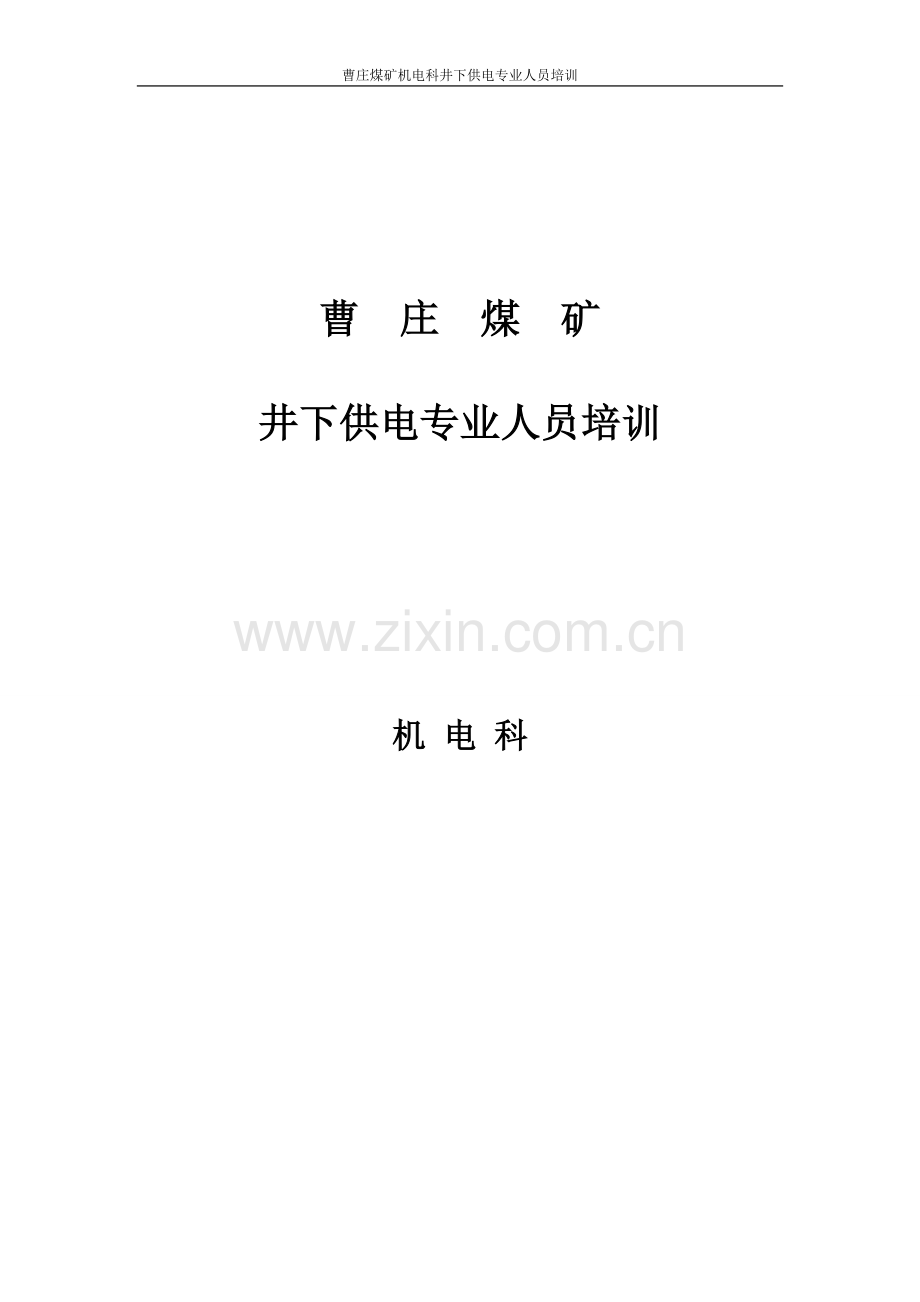

曹 庄 煤 矿

井下供电专业人员培训

机 电 科

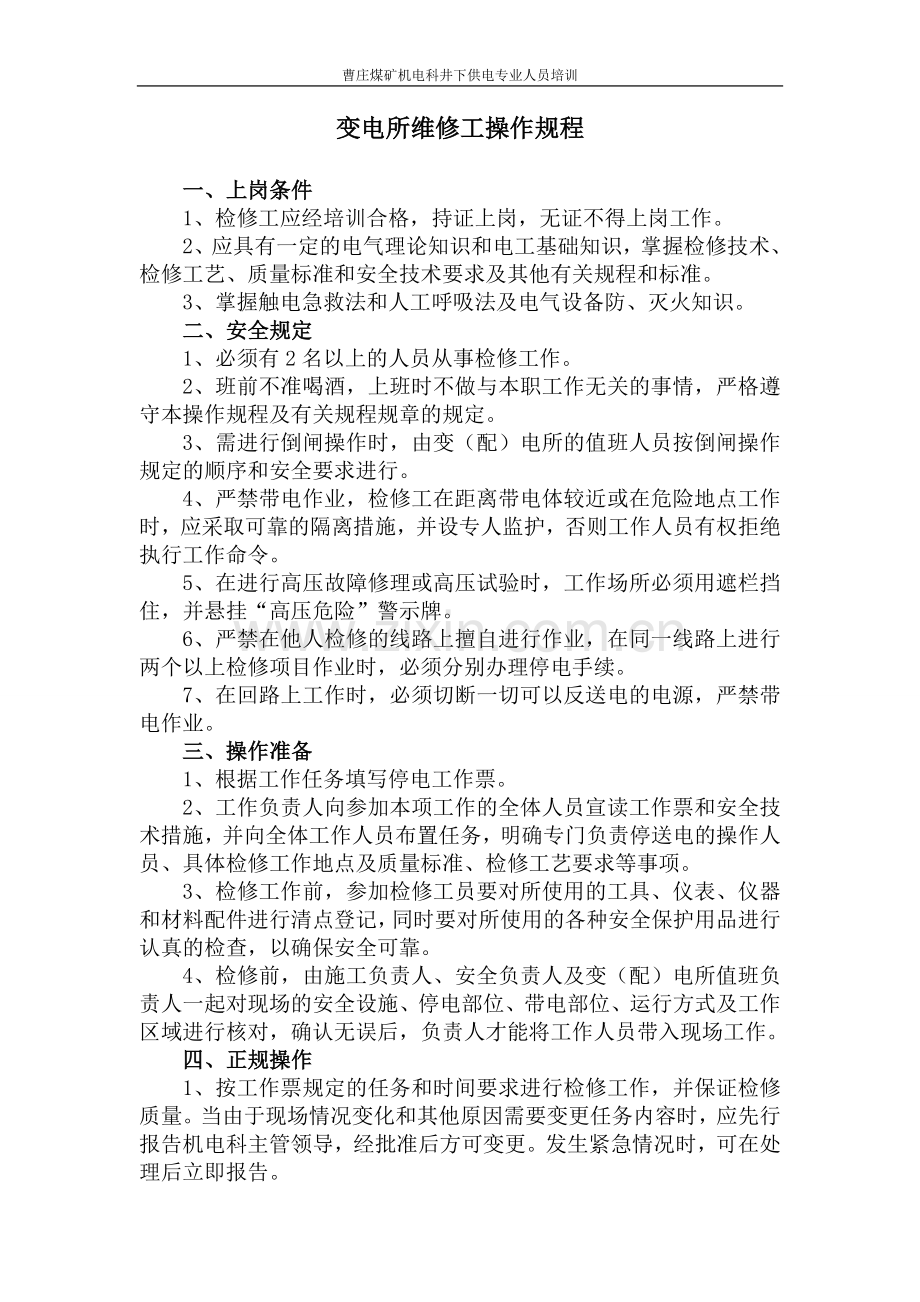

变电所维修工操作规程

一、上岗条件
1、检修工应经培训合格，持证上岗，无证不得上岗工作。
2、应具有一定的电气理论知识和电工基础知识，掌握检修技术、检修工艺、质量标准和安全技术要求及其他有关规程和标准。
3、掌握触电急救法和人工呼吸法及电气设备防、灭火知识。
二、安全规定
1、必须有2名以上的人员从事检修工作。
2、班前不准喝酒，上班时不做与本职工作无关的事情，严格遵守本操作规程及有关规程规章的规定。
3、需进行倒闸操作时，由变（配）电所的值班人员按倒闸操作规定的顺序和安全要求进行。
4、严禁带电作业，检修工在距离带电体较近或在危险地点工作时，应采取可靠的隔离措施，并设专人监护，否则工作人员有权拒绝执行工作命令。
5、在进行高压故障修理或高压试验时，工作场所必须用遮栏挡住，并悬挂“高压危险”警示牌。
6、严禁在他人检修的线路上擅自进行作业，在同一线路上进行两个以上检修项目作业时，必须分别办理停电手续。
7、在回路上工作时，必须切断一切可以反送电的电源，严禁带电作业。
三、操作准备
1、根据工作任务填写停电工作票。
2、工作负责人向参加本项工作的全体人员宣读工作票和安全技术措施，并向全体工作人员布置任务，明确专门负责停送电的操作人员、具体检修工作地点及质量标准、检修工艺要求等事项。
3、检修工作前，参加检修工员要对所使用的工具、仪表、仪器和材料配件进行清点登记，同时要对所使用的各种安全保护用品进行认真的检查，以确保安全可靠。
4、检修前，由施工负责人、安全负责人及变（配）电所值班负责人一起对现场的安全设施、停电部位、带电部位、运行方式及工作区域进行核对，确认无误后，负责人才能将工作人员带入现场工作。
四、正规操作
1、按工作票规定的任务和时间要求进行检修工作，并保证检修质量。当由于现场情况变化和其他原因需要变更任务内容时，应先行报告机电科主管领导，经批准后方可变更。发生紧急情况时，可在处理后立即报告。
2、检修人员进入工作现场后，不得进入检修以外的其他地段和触动与检修无关的设备及零部件。
3、在高压开关柜内工作时，开关柜的上隔离开关处必须加装临时隔板或套绝缘筒。若检修的开关柜为电源开关和有可能送电的开关时，还必须切断前一级电源开关出线电源，经验电、放电，悬挂“有人工作，禁止送电”的警示牌，加装接地线后方准工作。
4、在电压互感器的二次回路上工作时，除采取正常安全措施外，必须拔下二次熔断器，严禁在带电的电压互感器上工作。
5、在带电的电流互感器的二次回路上工作时，二次线应做可靠的短路，同时不准在短路端子之间和导线上工作。
6、断路器解体检修时，必须按拆卸顺序进行。对相对位置要求对号配合的零部件做好标记记录，同时放到指定位置，以防组装时弄错。在检修断路器底部时，应避免撞击其他部位，以免损坏设备。
7、拆卸有瓷件设备螺钉时，如有卡紧现象不准用工具敲打。在搬运有瓷件设备时一定要轻拿轻放，以防损坏瓷件。
8、搬运电容器时，不准搬电容器的瓷瓶，要搬电容器的扳手。在电容器上检修作业时，有放电装置的待停3-5分钟后方可作业，如放电装置已坏，要对单个电容器进行3-5次的重复放电后，方准许工作。在连接电容器母线引流线时，螺钉拧得不宜过紧。
9、检修电抗器时，严禁攀登电抗器的线圈，严禁用力摇晃。清扫电抗器时，严禁用坚硬的工具清扫，应用毛刷和吸尘器等工具除尘。
10、在二次控制回路上工作时，一定要拆除控制熔断器，以防接地、短路造成机构误动作。
11、在二次保护回路上工作时，要防止二次线接地、短路，以避免保护装置误动作。
12、在信号、事故音响回路上作业时要防止接地短路，保障作业顺利进行。
13、检修或更换低压回路、二次回路的熔断器时，要使用专用工具或带绝缘手套。
五、收尾工作
1、检修工作结束后，要进行自检、互检，确认无误后经工作负责人及变（配）电所值班负责人检查验收、签字后再向调度汇报并请示送电。调度同意送电后，方可恢复送电并填写检修记录。
2、检修人员工作完后，要清理现场，清点工具、仪表、仪器、材料、配件，待送电正常后方可撤离工作地点。

中央变电所值班员操作规程

一、上岗条件
1、值班员应经培训合格，持证上岗，无证不得上岗工作。
2、有一定的电工基础知识，熟知变电所运行有关规程及标准，熟悉《煤矿安全规程》有关规定。
3、必须熟悉变电所供电系统图和设备分布，了解系统电源情况和各配出开关的负荷性质、容量和运行方式。熟知变电所变配电设备的特性、一般构造及工作原理，并掌握操作方法，能独立工作。
4、掌握触电急救法及人工呼吸法，并具有电气设备防、灭火知识。
5、无妨碍本工种的病症。
二、安全规定
1、班前不准喝酒，严格执行交接班制度，坚守工作岗位，上班时不做与本职工作无关的事情，严格遵守本操作规程及有关规程规章的规定。
2、严格遵守岗位责任制、巡回检查制度、交接班制度、工作监护制度等有关制度。
3、倒闸操作必须执行唱票监护制，一人操作，一人监护。重要的或复杂的倒闸操作，由值班长监护，由熟练的值班员操作。
4、操作前应先在图板上进行模拟操作，无误后再进行实际操作。操作时要严肃认真，严禁做与操作无关的任何工作。
5、操作时必须执行监护复诵制，按操作顺序操作。每操作完一项做一个“√”记号，全部操作完后进行复查，无误后向机电科及调度室汇报。
6、进行送电操作时要确认该线路上所有的工作人员已全部撤离，方可按规定程序送电。
7、操作中有疑问时，不准擅自更改操作记录和操作票，必须向施工负责人或值班长报告，弄清楚后再进行操作。
8、操作高压时，必须戴绝缘手套，穿绝缘靴或站在绝缘台上。
9、严禁带负荷停送刀闸（或隔离开关），停送刀闸（或隔离开关）要果断迅速，并注意刀闸是否断开或接触良好。
10、装卸高压熔断器时，必须带绝缘手套，必要时可用绝缘夹钳，并站在绝缘垫或绝缘台上。
11、电气设备停电后（包括事故停电），在未拉开开关和做好安全措施以前，不得触及设备或进入遮栏，以防突然来电。
12、凡有可能反送电的开关必须悬挂“注意反送电”警示牌。
13、变（配）电所内不得存放易燃易爆物品，不得有鼠患，变（配）电室无渗水现象。
三、操作准备
值班员上岗后应按照以下内容进行交接班，并做好记录：
1、检查电气设备上一班的运行方式、倒闸操作情况、供配电线路各变电所设备发生的异常情况。
2、了解上一班发生的事故、不安全情况和处理经过，因事故停止运行不准送电的开关。
3、了解上一班内未完成的工作及注意事项，特别是上一班中停电检修的线路、有关设备情况。尚未结束的工作，仍有人从事电气作业的开关、线路及作业联系人。
4、阅读操作命令和有关记录。
5、检查各线路的运行状态、负荷情况、设备状况、电话通讯是否正常。
6、检查仪器仪表、保护装置是否正常。
7、清点工具、备件、消防器材和有关技术资料。
8、接班人员应在交接班记录簿上签字后方可接班。
四、操作顺序
停电倒闸操作按照断路器、负荷侧开关、电源侧开关的顺序依次操作，送电顺序与此相反。
五、正常操作
1、值班员负责监视变（配）电所内外电气设备的安全运行情况，重点监视以下内容：
⑴变压器温度应正常,无异响。
⑵仪表和信号指示、继电保护指示应正确。
⑶电气设备接地系统、高压接地保护装置和低压漏电保护装置工
作正常。
2、值班期间应做好以下工作：
⑴接受调度指令，做好记录。
⑵观察负荷变化、仪表指示，定时填好记录。
⑶巡视设备运行情况，并按规定做好记录。
3、倒闸操作：
⑴倒闸操作必须根据负责人的命令倒闸，受令人复诵无误后执行。
⑵倒闸操作时操作人要填写操作票。每张操作票只准填写一个操作任务。操作票应用钢笔或圆珠笔填写，且字迹工整清晰。
⑶操作人和监护人按操作票顺序先模拟操作，无误后再执行实际操作。
4、操作票应包括下列内容：
⑴应分、合的断路器和隔离开关（刀闸）。
⑵应切换的保护回路。
⑶应装拆的控制回路或电压互感器的熔断器。
⑷应装拆的接地线和接地开关。
⑸作废的操作票要盖“作废”印章。已操作的操作票盖“已执行”印章。
5、进行倒闸操作前后应检查下列内容：
⑴分、合的断路器和隔离开关（刀闸）是否处在正确位置。
⑵各仪表、保护装置是否工作正常。
⑶检验电压，验明有无电压。
6、维护人员从事电气作业或处理事故时，值班员做如下工作：
⑴停电：将检修设备的高低压侧全部断开，且有明显的断开点，开关的把手必须锁住。
⑵验电：必须将符合电压等级的验电笔在有电的设备上验电并确认验电笔正常后，再对检修设备的两侧分别验电。
⑶放电：验明检修的设备确无电压后，装设地线，先接接地端，后将地线的另一端对检修停电的设备进行放电，直至放尽电荷为止。
⑷装设接地线：使用符合规定的导线，先接接地端，后接三相短路封闭地线。拆除地线时顺序与此相反。
①装拆地线均应使用绝缘棒或戴绝缘手套。
②接地线接触必须良好。
③接地线禁止在三相上缠绕。
⑸悬挂标志牌和装设遮栏。
①在合闸即可将电送到工作地点的开关操作把手上，必须悬挂“有人工作，禁止合闸”的警示牌，必要时应加锁；
②部分停电时，安全距离小于规定距离的停电设备，必须装设临时遮栏，并挂“止步，高压危险！”的警示牌。
7、准备受电：
⑴断路器操作机构及跳闸机构应处于完好状态。
⑵隔离开关及母线应无异常。
⑶变压器瓷瓶应无裂纹，接地应完好，端子接线应紧固。
8、受电：
⑴合上电源的隔离开关及断路器。
⑵合上变压器一次的隔离开关及断路器，观察变压器空载运行应正常。
⑶合上变压器二次隔离开关及断路器。
9、送电：
⑴配出线开关操作机构及跳闸机构应处完好状态。
⑵合上配出线的隔离开关及断路器。
10、停电：
⑴断开配出线的断路器及隔离开关。
⑵断开变压器二次断路器及隔离开关。
⑶断开变压器一次的断路器及隔离开关。
⑷断开电源的断路器及隔离开关。
11、低压馈电开关操作如下：
⑴低压馈电开关停电时，在切断开关后，实行闭锁，并在开关手柄上挂上“有人工作，禁止合闸”警示牌。
⑵低压馈电开关送电时，取下开关手柄上的“有人工作，禁止合闸”牌后解除闭锁，操作手柄，合上开关，严禁甩掉漏电继电器强行送电。
六、特殊操作
1、发生人身触电及设备事故时，可不经许可立即断开有关设备的电源，但事后应立即向调度及有关领导汇报。
2、在供电系统正常供电时，若开关突然跳闸，不准送电，必须向机电科有关人员汇报，查找原因进行处理，只有当故障排除后，才能送电。
3、值班人员必须随时注意各开关的继电保护、漏电保护的工作。

变配电室值班员手指口述内容

（变配电工与带电设备的距离满足安全要求时方可进行手指口述。人体与带电体的最小距离要求：低压工作中不小于0.1米，高压无遮栏操作中10kV及以下不小于0.7米时，35kV不小于1.0米.）

巡回检查及交接班时应确认的内容：
1.变配电设备设施、指示仪表、保护装置、电气安全用具（验电笔、临时接地线、放电棒）完好、
2.通讯消防设施（沿巡回检查路线逐台设备检查）。
手指口述：设备运行正常、安全用具完好、消防设施齐全、卫生整洁，确认完毕。
停电前应确认的内容：
1.对照停电工作票或电力调度命令，明确停电操作内容，填写倒闸操作票，在模拟盘上模拟操作；
2.明确操作人和监护人；
3.检查安全用具（验电器、放电棒、临时接地线）完好、绝缘防护用品穿戴齐全。
手指口述（操作人）：停电开关核准、防护到位、监护到位、可以操作，确认完毕。
停电操作应确认的内容：
执行倒闸操作票，一人操作，一人监护；
监护人唱票，操作人复诵后进行操作，并对操作情况进行确认；
绝缘防护用品穿戴齐全、验电器带电试验有效、放电操作程序正确（先
可靠固定接地端，后再逐相放电）；
挂接地线程序正确（先可靠固定接地端，再挂接三相导体端）。
手指口述（操作人）：开关停电、验电放电、安设接地线、悬挂停电牌、安全措施到位，确认完毕。
送电操作应确认的内容：
1.根据电力调度命令或已完成的停电工作票，确认送电操作内容，填写送电倒闸操作票，在模拟盘上模拟操作；
2.明确操作人和监护人，绝缘防护用品穿戴齐全，接地线拆除顺序正确（先拆除导体端，再拆除接地端）；
3.检查开关内无遗漏物体。
手指口述（操作人）：送电开关核准，接地线拆除，防护到位，监护到位，可以试送电，确认完毕。

变电所维修工手指口述内容

停电前确认内容：
1、瓦斯情况、工作环境是否正常；
2、验电笔、放电棒、局部接地系统、瓦检仪是否齐全、合格；
3、是否带停电工作牌、持证上岗。
手指口述：停电开关核准，有害气体不超，防护用具齐全，可以操作，确认完毕。
停电确认内容：
1、停电开关隔离手把是否拉开；
2、是否闭锁、挂停电牌；放电棒接地点是否连接可靠；
3、验电、放电是否完成。
手指口述：开关停电，闭锁挂牌，验电放电，可以操作，确认完毕。
送电确认内容：
1、现场是否清理；
2、停电牌是否摘除；
3、开关闭锁是否打开。
手指口述：工作结束，送电开关核准，防护到位，确认完毕，可以试送。

供电专业作业危害分析

6kV高压柜拉合隔离开关作业工作危害分析
序号
工作步骤
危害
主要后果
控制措施
1
检查断路器位置
带电拉合隔离开关
1. 人员触电、烧伤，
2.设备损坏
1） 规程、制度
2） 电气联锁
3） 机械联锁
4） 穿绝缘靴戴绝缘套
5） 专人监护
2
检查闭锁装置
设备损坏
设备损坏
3
拉合隔离开关
带电拉合隔离开关
1.人员触电、烧伤，2.设备损坏
6kV高压柜停电作业工作危害分析
序号
工作步骤
危害
主要后果
控制措施
1
办票证
无证作业
1.人员触电、烧伤2.设备损坏
3.职责不清
1.有制度、操作规程严格执行
2.人员素质高
2
在后台分断路器
停错间隔
1.人员触电、烧伤，2.设备损坏
1）“五防”系统
2）确认设备名称和编号
3）操作时查看有无电流显示
4）现场设专人监护
3
停合闸电源
触及带电部位
触电、烧伤
严格执行各项制度规程
4
停交流电源
触及带电部位
触电、烧伤
严格执行各项制度规程
5
将断路器拉到试验位置
停错电，带负荷拉断路器
1.人员触电、烧伤，2.设备损坏
1）机械联锁
2）电气闭锁
3）操作时确认设备名称和编号，
4）无电流显示
6
停控制电源
触及带电部位
触电、烧伤
严格执行各项制度规程
7
合接地开关
所合间隔带电；合接地时，接地刀手柄脱落
1.人员触电、烧伤，砸伤、碰伤
2.设备损坏
1） 机械联锁
2） 电气闭锁设
3） 专人监护
4） 手柄插放到位，精心操作
6kV高压柜送电作业工作危害分析
序号
工作步骤
危害
主要后果
控制措施
1
办票证
无证作业
1.人员触电、烧伤，2.设备损坏、
3.职责不清
1.有制度、操作规程严格执行
2.人员素质高
2
检查送电单元
存在遗留物
1. 短路、烧伤
2. 设备损坏
严格执行各项制度规程
3
取警示牌
取错间隔、送错电
1.人员触电、烧伤，2.设备损坏
1） 有制度规程、严格执行
2） 确认无电
3） 设专人监护
4
合控制电源
触及带电部位
触电、烧伤
严格执行各项制度规程
5
合交流电源
触及带电部位
触电、烧伤
严格执行各项制度规程
6
分接地开关
分错间隔
1.人员触电、烧伤，砸伤、碰伤
2.设备损坏
1） 确认设备名称和位号
2） 设专人监护，精心操作
3） 规范穿绝缘靴、戴绝缘手套，
7
将断路器推至工作位置
带地刀送电
带负荷送电
无保护送电
1.人员触电、烧伤，2.设备损坏
1）机械联锁
2）电气闭锁
3）操作时确认设备名称和编号，
4）无电流显示
5）规范穿绝缘靴、戴绝缘手套，
8
合合闸电源
触及带电部位
触电、烧伤
严格执行各项制度规程
9
就地合断路器
一次线路短路
1.人员触电、烧伤，2.设备损坏
1.严格执行各项制度规程
2.确认设备名称和位号，
10
从后台合断路器
送错间隔，一次线路短路
设备损坏
确认设备名称和位号，
清扫6kV高压开关柜作业工作危害分析
序号
工作步骤
危害
主要后果
控制措施
1
将断路器拉到试验位置
停错电，带负荷拉断路器
1.人员触电、烧伤，2.设备损坏
1.拉断路器时确认设备已停，2.无电流显示
2
将断路器拉出开关柜，放到专用推车上
作业人员动作不协调，断路器脱落
砸伤、挤伤
作业人员相互提醒，动作协调一致，专人监护
3
带电防护
交代带电部位
1.人员触电、烧伤，2.设备损坏
设专人监护
4
清擦开关柜内部
误入带电间隔、劳保穿戴不齐全
人员触电、碰伤
设专人监护随时纠正不正确的工作方法，劳保穿戴齐全
5
清理现场
柜内遗留工具、物件
1.短路
2.设备损坏
仔细检查，确保无遗留物
6
将断路器推入开关柜试验位置
作业人员动作不协调
砸伤、挤伤
作业人员相互提醒，动作协调一致，专人监护
变电站日常巡检作业工作危害分析
序号
工作步骤
危害
主要后果
控制措施
1
巡检过程中
劳保穿戴不齐
触电、烧伤
碰伤
1.劳保穿戴齐全
2.不得进行其他工作
与带电设备保持距离不够
1.人员触电
2.高空落物
3.碰伤
1.戴安全帽
2.与带电设备保持安全距离
高压接地
人员触电，设备跳闸
1.劳保穿戴齐全
2.加强巡检力度
高空作业工作危害分析
序号
工作步骤
危害
主要后果
控制措施
1
办票证
无证作业
1.人员触电、烧伤，
2.设备损坏
3.职责不清
1.有制度、操作规程严格执行
2.人员素质高
2
实施安全措施
安全措施不全
1. 人员触电、烧伤，
砸伤、碰伤、摔伤
2. 设备损坏
严格执行各项制度规程
3
登高上、下途中
登高工具固定不够牢固、不适用安全带
摔伤、坠落
1.检查登高工具安全可靠再进行作业
2.设专人监护
4
安装、更换避雷器，金具防腐
铝绞线线头尖锐、安全带毁坏
挂伤、高处坠落、摔伤
1.正确使用安全带
2.作业前检查安全用具安全可靠
3.作业过程中佩戴手套
设备维修作业工作危害分析
序号
工作步骤
危害
主要后果
控制措施
1
查看现场，确认维修仪表的位置
设备带电、二次回路防开路、短路
触电、烧伤设备损坏
了解设备状况、结合操作制定相应防范措施，并穿戴好劳动防护用品。
2
选择合适的工具，确认工具的安全状况
工具选择错误、工具不完好，有裂痕造成人身伤害
工具突然断裂造成人身伤害
正确选择拆缷工具，劳保用品穿戴齐全，注意自我保护
3
拆缷
仪表过重、工具使用不当砸伤、碰伤设备、人员
机械伤害、砸伤、碰伤 、挤伤
根据设备重量，采取相应保护措施、正确使用工具
4
维修
使用电气焊，烧伤、触电；用切割锯、砂轮机、钻床，触电、铁屑飞溅入眼、砂轮脱落击伤
机械砸伤、碰伤 、触电、烧伤
劳动保护用品穿戴齐全人 ，配带防护镜，安装漏电保护器或空气开关，安装砂轮盖
起吊设备作业工作危害分析
序号
工作步骤
危害
主要后果
控制措施
1
检查吊车
1.轨道及吊钩裂缝
2.钢丝绳断裂
3.重物过重
1.人员受伤、砸伤
2.设备损坏
1.安装接地保护
2.确定设备状况
2
断、合电源
电源线老化漏电
触电
定期检查更换
3
吊装搬运
无专人指挥、违章指挥
车辆固定不牢
吊物距人太近，越头顶吊物
车辆、吊物与设备和线路间距
支架不稳
钢丝绳断裂、脱钩
1.机械伤害
2.碰伤、砸伤
3.坍塌
4.物体打击
5.触电
1.专人指挥
2.现场应有吊装专业人员监护
3.严格吊装作业安全规程
4.吊物下严禁站人
5.专人监护
6.起吊前吊装专业人员应做检查
7.定期检查更换

岗位正规操作流程卡

（此卡人手一份，随身携带，随时提醒职工正规操作）

变电所变配电值班员正规操作流程卡
一、正规操作流程：
停电：确认操作票内容（高压操作）→防护用具穿戴齐全→检电笔试验合格→拉开断路器→拉开负荷侧刀闸→拉开电源侧刀闸→检电验电放电→装设接地线→悬挂警示牌。
送电：拆除安全措施→检查现场→合上电源侧刀闸→合上负荷侧刀闸→合上断路器→试运行。
二、严禁行为：
严禁带负荷进行刀闸操作；
严禁甩掉保护强行送电；
严禁不执行一人操作一人监护；
严禁不执行手指口述。

变电所维修工正规操作流程卡
一、正规操作流程：
停电：准备齐全检修所需工具、材料、配件→上一级电源开关停电闭锁挂牌→检查瓦斯→停电开关打开→检电验电放电→检查检修。
送电：停电开关关闭→检查瓦斯→摘上一级电源开关停电牌→送电。
二、严禁行为：
严禁带电作业、搬运电气设备、电缆和电线；
严禁约时停送电；
严禁在他人检修的线路上擅自进行作业；
严禁停电不闭锁挂牌或借用他人停电牌；
严禁不执行手指口述。
