材料送检方案.doc

一)、工程概况：
1）、工程名称：中山纪念图书馆及兴中园改造项目室内装修工程及空调安装工程
2)、工程地址：中山市东区兴中道
3)、建设单位：中山市代建项目管理办公室
4）、设计单位：华东建筑设计研究院有限公司
5）、监理单位：广东中山建设监理咨询有限公司
6）、施工单位：廉江市第一建筑工程有限公司
本项目为图书馆建筑。藏书量320万册，建筑女儿墙高度41.2m（室内外最大高差2.9m），为一类高层。主要功能为藏书、阅览、业务办公用房及其设备和车库用房。建筑规划总用地面积18344。20m2,其中建设用地面积：14772。16m2，总建筑面积57660m2，其中地上建筑面积35036。54m2；地下建筑面积22623.46m2，装修设计面积为37734平方米。地上7层,地下2层；地上耐火等级一级,地下耐火等级一级。
（二）、检测机构选择：
1、试验室具备相应资质证书。
2、送到别处检测机构进行检测，检测机构必须具备以下条件：
①检测机构具有相应检测资质；
 ②通过国家计量认证；
③当地行政主管部门的对外文件;

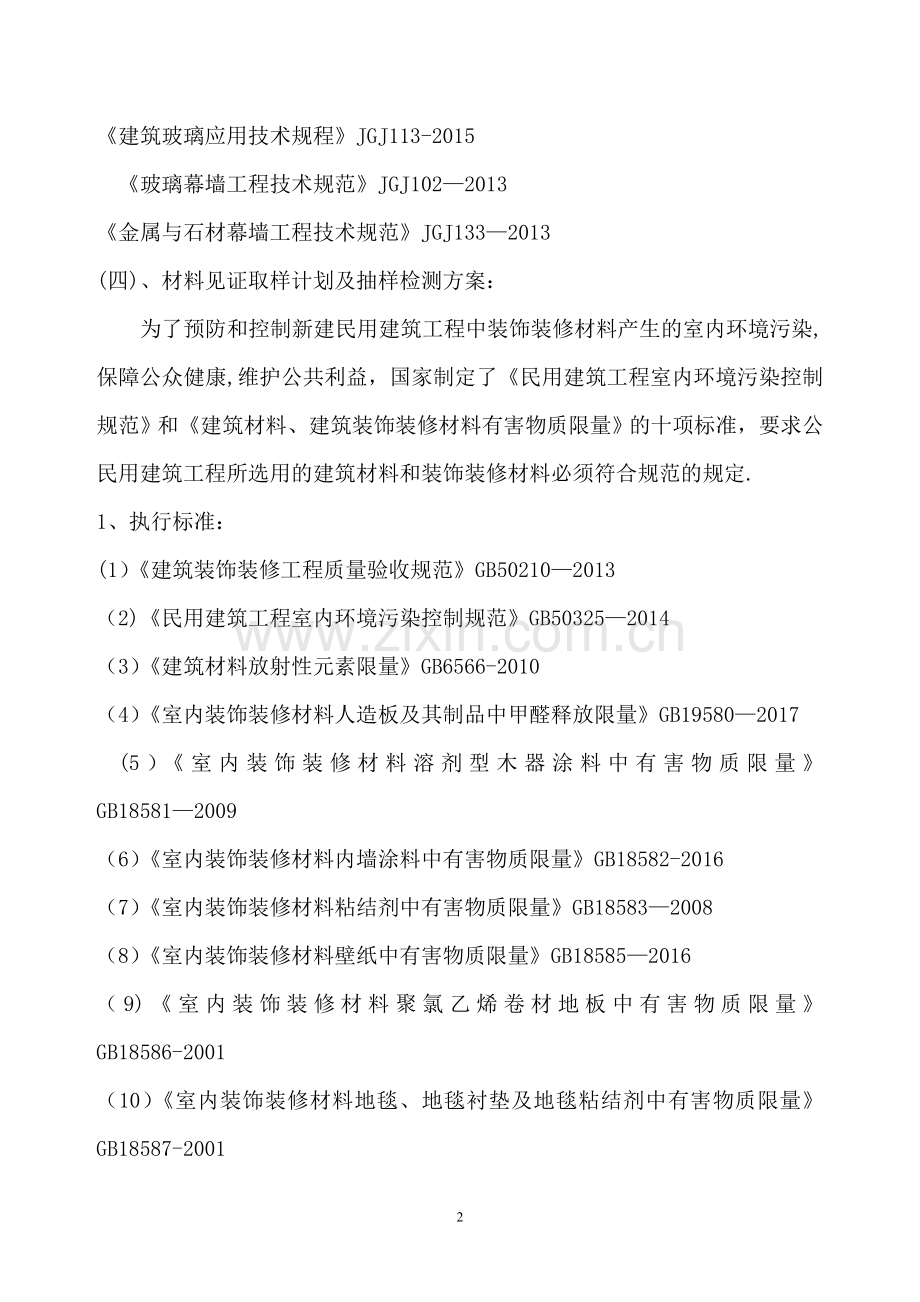

（三)、材料见证取样依据;
《建筑装饰装修工程质量验收规范》GB50210—2013
《建筑玻璃应用技术规程》JGJ113-2015
 《玻璃幕墙工程技术规范》JGJ102—2013
《金属与石材幕墙工程技术规范》JGJ133—2013
(四)、材料见证取样计划及抽样检测方案：
为了预防和控制新建民用建筑工程中装饰装修材料产生的室内环境污染,保障公众健康,维护公共利益，国家制定了《民用建筑工程室内环境污染控制规范》和《建筑材料、建筑装饰装修材料有害物质限量》的十项标准，要求公民用建筑工程所选用的建筑材料和装饰装修材料必须符合规范的规定.
1、执行标准：
(1）《建筑装饰装修工程质量验收规范》GB50210—2013
（2)《民用建筑工程室内环境污染控制规范》GB50325—2014
（3）《建筑材料放射性元素限量》GB6566-2010
（4）《室内装饰装修材料人造板及其制品中甲醛释放限量》GB19580—2017
 (5）《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581—2009
（6）《室内装饰装修材料内墙涂料中有害物质限量》GB18582-2016
（7）《室内装饰装修材料粘结剂中有害物质限量》GB18583—2008
（8）《室内装饰装修材料壁纸中有害物质限量》GB18585—2016
（9)《室内装饰装修材料聚氯乙烯卷材地板中有害物质限量》GB18586-2001
（10）《室内装饰装修材料地毯、地毯衬垫及地毯粘结剂中有害物质限量》GB18587-2001
（11)《混凝土外加剂中释放氨的限量》18588—2001
2、建筑物分类
建筑物分民用建筑工程。
Ⅱ类民用建筑工程：图书馆。
3、建筑材料分类
（1）金属材料:钢材、铸铁等黑色金属，铜、铝、锌等有色金属;
(2)无机非金属材料：
①建筑主体材料：用于建造建筑物主体工程所使用的建筑材料。包括水泥及其制品、砂、石、砖、瓦、混凝土、混凝土预制构件、砌块、墙体保温材料、工业废渣、掺工业废渣的建筑材料及各种新型墙体材料；
②装修材料：用于建筑物室内外饰面用的建筑材料。包括石材（花岗岩、大理石）、建筑卫生陶瓷、石膏制品、吊顶材料、粉刷材料及其他新型饰面材料.
4、无机非金属材料的验收要求
（1）工程所用材料必须有产品合格证、性能检测报告。生产企业应按照标准要求，在其产品包装或说明书中注明其有害物质水平类别;企业销售产品，应持具有资质的检测机构出具的符合标准规定的产品检验报告;
（2）民用建筑工程所选用的建筑材料和装修材料，进场必须进行复验，复验报告必须符合《民用建筑工程室内环境污染控制规范》和《建筑材料、建筑装饰装修材料有害物质限量》的十项标准；
（3）民用建筑工程验收时，必须进行室内环境污染物浓度的检测，抽检数量不少于代表性房间的5%,如样板间检测合格的，抽检数量可减半，并不得少于3间,检测结果应符合规定.
5、石材、花岗岩放射性指标限量取样与制样：
取样：随机抽取样品两份,每份不少于3kg，一份密封保存，另一份作为检验样品.制样：将检验样品破碎、磨细至粒径不大于0.16mm，将其放入与标准样品几何形态一致的样品盒中，称重（精确至1g）、密封、待测。
测定项目:（1）内照射指数（2）外照射指数
建筑材料放射性限量指标
测定项目
限    量    指    标
建筑
主体
材料
空心率25％的建筑主体材料
装修材料
A类
B类
 C类
内照射指数（IHm）
≤1。0
 ≤1。0
<1.0
 ≤1。3
>1。3
外照射指数（Ir)
≤1.0

≤1。3

〈1。3

≤1。9
 ≤2.8

材料使用范围
不受限制

不受限制

不受限制

不可用于Ⅰ类建筑内饰面，可
用于Ⅰ类建筑外饰面及其他建筑内外饰面
只可用于建筑外饰面及室外其他用途 6、人造板及其制品中甲醛释放量的检测
本工程所用人造板材料有:细木工板、普通石膏板、耐水石膏板、木饰面、地板。
6、人造板及其制品中甲醛释放量的检测
本工程所用人造板材料有：细木工板、普通石膏板、耐水石膏板、木饰面、地板.
 （1)产品标志要求
产品应有产品标志，标明产品名称、产品标准编号、商标，生产企业名称、详细地址，产品原产地、产品规格、型号、等级、甲醛释放限量标识等。
(2）抽样方法及数量
①用穿孔萃取法测定中密度纤维板、高密度纤维板、刨花板、定向刨花板等甲醛释放量和用(9~11L)干燥器法测定胶合板、装饰单板贴面胶合板、细木工板等,试件数量为10块。
②用40L干燥器法测定饰面人造板甲醛释放量时，试样四边用不含甲醛的铝胶带密封，被测表面积为450cm2，密封于乙烯树脂袋中，放置在温度20±1℃的恒温箱中至少1d.用气候箱法测定饰面人造板甲醛释放量的抽样,在同一地点、同一类别、同一规格的人造板及其制品中随机抽取3份，并立即用铝胶带将样品四边密封.在生产企业抽取样品时，必须在成品库内标识合格的产品中抽取样品，在经销企业抽取样品时,必须在经销现场或成品库内的产品中抽取样品；在施工或使用现场抽取样品时，必须在同一地点的同一产品中随机抽取。
③试样:表面积为1m2（双面计）。例如:长1000±2mm，宽500±2mm的1块；或长500±2mm的2块.有带榫舌的突出部分应去掉，四边用不含甲醛的铝胶带密封。
（3)检验项目
甲醛释放量及样品含水率（含水率按物理方法检验）.
（4）取样方法
在施工或使用现场抽取.随机抽取同一地点、同一类别、同一规格的人造板及其制品3份，立即用不会释放或吸附甲醛的包装材料将样品密封后待测。每份样品10块，试件尺寸为：长l=150±2mm，宽b=50±1mm。
（5)人造板及其制品中甲醛释放量试验方法及限量值
人造板及其制品中甲醛释放量试验方法及限量值
产品名称
试验方法
限量值
使用范围
限量标志b
中密度纤维板、高密度纤维板、刨花板、定向刨花板等
穿孔萃取法
≤9mg/100g
可直接用于室内
E1
≤30mg/100g
必须饰面处理后才允许用于室内
E2
胶合板、装饰单板贴面胶合板、细木
工板等
干燥器法
≤1。5mg/L

可直接用于室内
E1
 ≤5.0mg/L

必须饰面处理后才允许用于室内
E2

饰面人造板（包括浸渍纸层压木质地板、实木复合地板、竹地板、浸渍胶膜纸饰面人造板等）
气候箱法a
≤0。12mg/m3

可直接用于室内

E1

干燥器法

≤1.5mg/L

注:1、仲裁时采用气候箱法;
2、E1可直接用于室内的人造板，E2必须饰面处理后才允许用于室内的人造板.
注：1、仲裁时采用气候箱法;
2、E1可直接用于室内的人造板，E2必须饰面处理后才允许用于室内的人造板.
(6）判定规则与复验规则
在随机抽取的3份样品中,任取1份样品按本标准的规定检测甲醛释放量,如测定结果达到本标准的要求，则判定为合格。如测定结果不符合本标准的要求，则对另外2份样品再进行测定。如有1份或2份样品不符合规定要求，则判定为不合格.
检验报告的内容应包括产品名称、规格、类别、等级、生产日期、检验依据标准、检验结果和结论及样品含水率。
（7)产品质量验收要求
木门窗工程、木隔墙工程、细部装修工程所使用的人造板及其制品，均应有产品合格证、性能检测报告、进场验收记录和复试报告。
7、涂饰工程涂料中有害物质的检测
本工程所用涂饰材料有:防火涂料、乳胶漆、防水涂料。
（1)产品标志要求
按本标准检验合格的产品，应按规定在包装标志上明示，对于由双组分或多组分配套组成的涂料，包装标志上应明确各组分配比，对于施工时需要稀释的涂料,包装标志上应明确稀释比例.
（2)取样数量与方法
样品分为2份,一份密封保存，另一份作为检验用样品。
产品交货时，应记录产品的桶数，按随机取样方法，对同一生产厂生产的相同包装的产品进行取样。
室内装饰装修材料溶剂型涂料取样数目
交货产品的桶数
取     样     数
2～10
2
11~20
3
21~35
4
36～50
5
51~70
6
71～90
7
91～125
8
126～160
9
161~200
10
每50桶增加
1

选择适宜的取样器，从桶内不同部位取相同量的样品，混合均匀后，取两份样品,各为0.2～0.4kg分别装入样品容器中，样品容器应留有约5％的空隙，盖严,容器外立即做好标志：包括厂名、样品名称、品种和型号、批号、桶号、生产日期、取样日期和地点及取样人、交货总数。
3）检验项目
①有机防水涂料:
a、必试项目:固体含量、拉伸强度、断裂延伸率、柔性、不透水性。 b、现场抽样数量：每5t为一验收批.
c、外观质量检验:包装完好无损,且标明涂料名称,生产日期、生产厂家、产品有效期.
②无机防水涂料：
a、必试项目:抗折强度、粘结强度、抗渗性。 b、现场抽样数量：每10t为一验收批.
c、外观质量检验：包装完好无损，且标明涂料名称,生产日期、生产厂家、产品有效期。
8、室内装饰装修材料内墙涂料、胶粘剂中有害物质的检测
本工程装饰装修所用材料有：内墙涂料、壁纸墙布胶粘剂、地毯胶粘剂。
(1）一般试验项目
VOC、游离甲醛含量、苯含量、TDI(游离甲苯二异氰酸酯）的含量
(2)取样方法
a、室内装饰装修材料内墙涂料：选择适宜的取样器,从容器上部（距液面1/10处)，中部(距液面5/10处）,下部（距液面9/10处）三个不同水平部位取相同量的样品，进行再混合搅拌均匀后，取两份装入样品容器中,样品容器应留有5％的容隙，盖严并将样品容器外部擦洗干净，做好标志,在封条上签字，一份保存，一份作为检验样品，在同一批产品中随机抽取三份样品,每份不少于0.5kg。
b、室内装饰装修材料粘结剂：在同一批产品中随机抽取三份样品，每份不少于0。5kg.
9、室内装饰装修轻钢龙骨材料的检测
适用于以纸面石膏板、装饰石膏板、矿物棉装饰吸声板等轻质板材作饰面的非承重墙体和吊顶的建筑用轻钢龙骨。
本工程装饰装修所用材料有:龙牌轻钢龙骨（50、60承载龙骨、覆面龙骨、收边龙骨）。
（1)引用标准
GB/T11981—2008《建筑用轻钢龙骨》
（2)验收批
班产量大于等于2000m者，以2000m同型号、同规格的轻钢龙骨为一批,不足2000m亦按一批计.
（3）一般试验项目
力学性能:墙体龙骨（Q)：抗冲击性实验、静载试验;墙体龙骨（D）静载试验。
（4）取样方法及要求
墙体龙骨力学性能试验用试件和配套材料的数量和尺寸
规  格
试     件
配套材料
横龙骨
竖龙骨
支撑卡
通贯龙骨
数量/根
长度/mm
数量/根

长度/mm
数量/只
数量/根
长度/mm
Q100及以上
2
1200
3
5000
27
4
1200
Q
2
1200
3
4000
21
3
1200
Q
2
1200
3
2700
15
——
--
注:1、根据用户需求，确定是否安装支撑卡和通贯龙骨；
2、Q50竖龙骨不应开通贯孔，Q75及以上竖龙骨通贯孔间距≥1200mm.
 吊顶U、C、V、L型龙骨力学性能试验用试件和配套材料的数量和尺寸吊顶U、C、V、L型龙骨力学性能试验用试件和配套材料的数量和尺寸
品    种
数    量
长 度/mm
试  件
承载龙骨
2根
1200
覆面龙骨
2根
1200
配套材料
吊件
4件
-—

挂件
4件
--
注：V、L型直卡式吊顶龙骨力学性能试验不需要配套材料。
吊顶T型龙骨力学性能试验用试件和配套材料的数量和尺寸
品    种
数    量
长 度/mm
试  件
主龙骨
2根
1200
配套材料
次龙骨
200mm长主龙骨上安装次龙骨的孔数
600

吊件或挂件
4件
——
吊顶H型龙骨力学性能试验用试件和配套材料的数量和尺寸
品    种
数    量
长 度/mm
试  件
承载龙骨
2根
1200
配套材料
吊件
4件
——
挂件
4件
——

（5）填写委托单
委托单填写内容：样品名称、代号、断面形状的宽度、高度、钢板带厚度、生产厂家、委托单位、建设单位、工程名称、委托时间、代表数量、要求检测项目、委托人、见证人、见证号。
10、室内装饰装修材料木家具中有害物质的检测 本工程装饰装修所用材料木家具有:固定型木橱柜。
（1）试件制备、取样方法与数量
①试件应在满足试验规定的出厂合格产品上取样。若产品中使用树种木质材料,则分别在每种材料的部件上取样;
②试件应在距家具部件边沿50mm内制备；
 ③试件规格为长(150±1）mm，宽（50±1)mm;
 ④试件数量共10块;
⑤制备试件时应考虑每种木质材料与产品中使用面积的比例，确定每种材料部件上的试件数量；
⑥试件锯完后其端面应立即采用熔点为65℃的石蜡或不含甲醛的胶纸条封闭.试件端面的封边数量应为部件的原实际封边数量,至少保留50mm处不封边；
⑦试件制备后应在2h内开始试验，否则应重新制作试件。
(2）木家具产品有害物质限量木家具产品有害物质限量
项            目
限量值
甲醛释放量（mg/L）
≤1.5
重金属含量(限色漆)（mg/kg）
可溶性铅
≤90
可溶性镉
≤75
可溶性铬
≤60
可溶性汞
≤60
11、室内装饰装修材料壁纸、墙布中有害物质的检测 本工程装饰装修所用材料有：墙布。
(1）试件制备、取样方法与数量
①以同一品种、同一配方、同一工艺的壁纸以5000m2为一批,每批量不多于5000m2，不足5000m2也为一批；
②每批随机抽取至少5卷壁纸或墙布，应保持非聚氯乙烯塑料薄膜的密封包装,放于阴暗处待检；
③在样品上均匀切取宽（30±1)mm，长(50±1)mm的试样若干，试样的宽度方向应与卷筒壁纸是纵向相一致。从所有样品上切取至少150个长方形试样;
④距壁纸端部1m以外每隔1m切取1m长、全幅宽的样品若干张；
⑤通过目测法选取70个涂层最多或者颜色最深的长方形试样，按GB/10739进行试样处理.处理后，其中的50个试样用于测定甲醛含量,另20个试样分为2组，每组各10个分别切成约6mm*6mm的正方形，一组用于测定重金属（或其他)元素。另一组用于测定氯乙烯单体的含量。
2）壁纸中的有害物质限量值
壁纸中的有害物质限量值
有害物质名称
限量值（mg/kg）

重金属（或其他）元素

钡
≤1000
镉
 ≤25
铬
≤60
铅
≤90
砷
 ≤8
汞
≤20
硒
 ≤165
锑
≤20
聚氯乙烯单体

≤1。0
甲醛

≤120

12、室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质的检测 本工程装饰装修所用材料有:地毯、地毯衬垫及地毯胶粘剂。
（1）取样方法与数量
①以批为单位随机抽样,其批量大小和样本大小按相应产品标准执行；
②样品应从常规方式,下机不超过30天，经检验合格包装的产品中抽取；
 ③在成卷产品中取样，至少距端头2m,中间截取至少1m2样品两块；
 ④拼块地毯应从成批产品中随机抽取一箱；
⑤地毯胶粘剂应从成批产品中随机抽取一箱.
（2）地毯、地毯衬垫及地毯胶粘剂有害物质限量
地毯、地毯衬垫及地毯胶粘剂有害物质限量
序号
种  类
有害物质测试项目
有害物质限量（mg/ m2
＊h）
A级
B级
1
地毯
总挥发性有机化合物(TVOC）
≤0。500
≤0。600

2
甲醛
 ≤0。050
 ≤0。050
3
苯乙烯
≤0。400
≤0。050
4
4—苯基环己烯
≤0.050
≤0。050
1
地毯衬垫
总挥发性有机化合物（TVOC）
≤1。000
≤1.200
2
甲醛
≤0.050
≤0。050
3
丁基基甲苯
≤0.030
≤0.030
4
4-苯基环己烯
≤0。050
 ≤0。050
1
 地毯胶粘剂
总挥发性有机化合物(TVOC）
≤10。000
≤12。000
2
甲醛
≤0.050
≤0。050 3
3
2—乙基乙醇
≤3。000
≤3.500
13、室内装饰装修材料水泥的检测
本工程装饰装修所用材料有：袋装普通硅酸盐水泥。
（1)取样方法与数量
根据《建筑装饰装修工程质量验收规范》GB50210—2013，建筑装饰装修工程用水泥取样按以下规定:
①同一厂家生产的同一品种、同一等级的进场水泥应至少抽取一组样品进行复验,当合同另有约定时应按合同执行；
②抹灰用水泥应对其凝结时间和安定性进行复验，粘结用水泥还应对其抗压强度进行复验,首先要掌握所购买的水泥的生产厂家是否具有产品生产许可证;
③水泥委托检验样必须以每一个出厂编号为一个取样单位，不得有两个以上的出厂编号混合取样，水泥试样必须在同一编号不同部位处等量采集，取样点至少在20点以上,经混合均匀后,用防潮容器包装，重量不少于12kg；
④委托单位必须逐项填写委托检验单，如水泥生产厂名、商标、水泥品种、强度等级、出厂编号或出厂日期、工程名称、检验项目等；
⑤水泥出厂日期超过三个月应在使用前作复验，进口水泥一律按以上要求进行。
14、室内装饰装修混凝土用砂、石材料的检测
本工程装饰装修所用混凝土有:室内地面细石混凝土找平。
（1）取样方法与数量
根据JGJ52—2006《普通混凝土用砂、石质量及检验方法标准》，建筑装饰装修工程混凝土用砂、石材料取样按以下规定：
①供货单位提供砂或石的产品合格证及质量检验报告;
②使用单位应按砂或石的同产地同规格分批验收，采用大型机具(如火车、货船或汽车)运输的,应以400m3或600t为一验收批，采用小型工具（如拖拉机等）运输的，应以200m3或300t为一验收批，不足上述者，应按一个验收批进行验收，当砂石质量比较稳定,进料量又较大时，可以1000t为一验收批,每一验收批砂石至少应进行颗粒级配、含泥量、泥块含量检验.
15、室内装饰装修排水用管材的检测
本工程装饰装修用材料排水用管材有：硬聚氯乙烯排水管材、管件.
（1）验收批
同一原料配方、同一工艺和同一规格连续生产的管材作为一批,每批数量不超过50t，如果生产7d尚不足50t，则以7d产量为一批。
(2）一般试验项目
管材:拉伸屈服强度、维卡软化温度、纵向回缩率、落锤冲击试验,密度、二氯甲烷浸渍试验；
管件：维卡软化温度试验、烘箱试验、坠落试验。
（3）取样方法
管材、管件的尺寸、壁厚、弯曲度、外观项目检查，
按GB2828采用正常检查一次抽样方案如下表所示
批量N
样本n
 Ac
Re
批量N
样本n
 Ac
Re
≤150
8
1
2
501~1200
32
5
6
151～280
13
2
3
1201～3200
50
7
8
281～500
20
3
4
3201～5000
80
10
10
对于管材、管件，从上述方案抽取的合格品中，随机抽取8根(只）管材（件）作为试验样品。
15、室内装饰装修给水用管材的检测本工程装饰装修用材料给水用管材有:聚乙（丙）烯给水管材。
(1）验收批
聚乙烯管材：同一生产厂家、同一原料、配方和工艺,连续生产的和同一规格管材作为一批，每批数量不超过100t，生产期7d尚不足100t，则以7d产量为一批;
聚丙烯管材：同一生产厂家、同一原料、配方和工艺，连续生产的和同一规格管材作为一批,每批数量不超过50t,生产期7d尚不足50t，则以7d产量为一批。
（2)一般试验项目
聚乙烯管材：断裂伸长率、纵向回缩率、静液压试验； 聚丙烯管材：纵向回缩率、静液压试验、简支梁冲击试验.
（3）取样方法
从上述技术抽样的合格产品中随机抽取200mm*6、2m＊3共9段样品作为纵向回缩率、静液压试验、简支梁冲击试验的样品。
从上述技术抽样的合格产品中随机抽取200mm*8、2m＊3共11段样品作为纵向回缩率、静液压试验断裂伸长率的的试验样品.
15、室内装饰装修铜芯聚氯乙烯绝缘电缆材料的检测 本工程装饰装修用材料电线有：铜芯聚氯乙烯绝缘电缆。
(1）验收批
电线以同一生产厂家、同一原料、配方和工艺,连续生产的和同种规格型号的为一批，批量由生产方和使用方商定。
(2）一般试验项目
绝缘厚度、外形尺寸、导体电阻试验、耐压试验、绝缘电阻、不延燃试验、抗张强度(老化前、后)、断裂伸长率（老化前、后).
(3)取样方法
从整卷包装完整的电线中、抽取30m，所抽电线不应受到任何损伤。
本工程材料送检如下：
材料名称
规格
备注
钢化玻璃

1组
瓷砖
600＊300
1组
瓷砖
800＊400
1组
铝板

1组
地毯

1组
油漆

1组
地面找平
1：2。5
7组
人造石

1组
难燃胶合板

1组
灰砂砖
240×115×53
1组
蒸压加气混凝土砌块
600×180×200
1组
PVC地板胶

1组
实木板

1组
石材胶

1组
C25细石混凝土

一、二、三位单控开关

3组
电线
2.5mm2
1组
二三极插座

2组
PVC—U塑料排水管及配套
De75

PVC-U塑料排水管及配套
De110

塑料给水管及配套
PPR

空气检测

17
