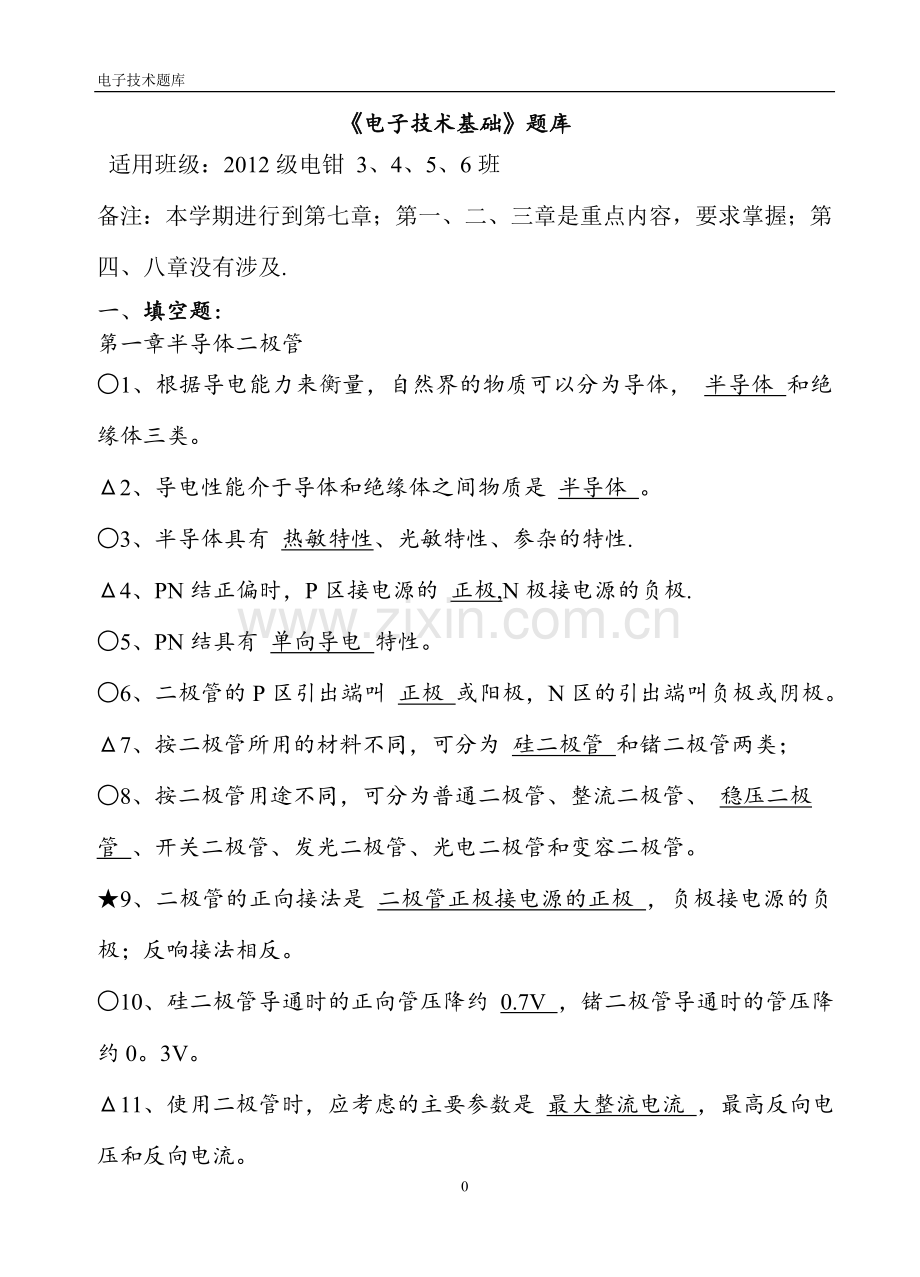

电子技术题库电子技术基础题库 适用班级：2012级电钳 3、4、5、6班备注：本学期进行到第七章；第一、二、三章是重点内容，要求掌握；第四、八章没有涉及.一、 填空题：第一章 半导体二极管1、根据导电能力来衡量，自然界的物质可以分为导体， 半导体 和绝缘体三类。2、导电性能介于导体和绝缘体之间物质是 半导体 。3、半导体具有 热敏特性、光敏特性、参杂的特性.4、PN结正偏时，P区接电源的 正极,N极接电源的负极.5、PN结具有 单向导电 特性。6、二极管的P区引出端叫 正极 或阳极，N区的引出端叫负极或阴极。7、按二极管所用的材料不同，可分为 硅二极管 和锗二极管两类；8、按二极管用途不同，可分为普通二极管、整流二极管、 稳压二极管 、开关二极管、发光二极管、光电二极管和变容二极管。9、二极管的正向接法是 二极管正极接电源的正极 ，负极接电源的负极；反响接法相反。10、硅二极管导通时的正向管压降约 0.7V ，锗二极管导通时的管压降约0。3V。11、使用二极管时，应考虑的主要参数是 最大整流电流 ，最高反向电压和反向电流。12、发光二极管将电信号转换为 光信号 。13、变容二极管在高频收音机的自动频率控制电路中，通过改变其 反向偏置电压 来自动调节本机震荡频率。14、所谓理想二极管，就是当其正偏时，结电阻为 零。第二章 半导体三极管及其放大电路15、三极管是 电流 控制元件。16、三极管具有放大作用外部电压条件是发射结正偏，集电结反偏。17、当温度升高时，晶体三极管集电极电流Ic变大，发射结压降 变小 。18、 三极管处在放大区时，其 集电结 电压小于零, 发射结 电压大于零.19、三极管的发射区 杂质 浓度很高,而基区很薄。20、 三极管实现放大作用的内部条件是: 发射区杂质浓度要远大于基区杂质浓度，同时基区厚度要很小 .21、工作在放大区的某三极管，如果当IB从12A增大到22A时，IC从1mA变为2mA，那么它的约为 100 。22、三极管的三个工作区域分别是 饱和区 、 放大区 和 截止区 。23、发射结正向偏置，集电结正向偏置，则三极管处于饱和状态。24、为了消除乙类互补功率放大器输出波形的（ 交越 ）失真，而采用（ 甲乙类 )类互补功率放大器。25、OCL电路是（ 双 ）电源互补功率放大电路；26、OTL电路是( 单 ）电源互补功率放大电路。27、共集电极电路电压放大倍数（1），输入电阻（大)，输出电阻（小),常用在输入级，输出级或缓冲级。第三章 集成运算放大器及其应用28、差分放大电路输入端加上大小相等、极性相同的两个信号，称为 共模信号 。29、差分放大电路能够抑制 零点 漂移。30、集成运算放大器在比例运算电路中工作在 线性放大 区。31、在放大电路中为了提高输入电阻应引入 串联 负反馈。32、稳定静态工作点的常用方法有 射极偏置电路 和 集电极基极偏置电路 。 33、共集电极放大电路的输入电阻很 大 ,输出电阻很小。34、放大电路必须加上合适的直流 偏置 才能正常工作。35. 共射极、共基极、共集电极 放大电路有功率放大作用；36。 共射极、共基极 放大电路有电压放大作用;37。 共射极、共集电极 放大电路有电流放大作用；38. 射极输出器的输入电阻较 大 ,输出电阻较小。39. 射极输出器的三个主要特点是 输出电压与输入电压近似相同 、 输入电阻大 、 输出电阻小 。第五章 直流稳压电源 40、直流稳压电路按调整器件的工作状态可分为线性稳压电路和开关稳压电路两大类。 41、直流稳压电源由整流变压器、整流电路、滤波电路和稳压电路组成。42、滤波电路分为电容滤波、电感滤波、复式滤波和电子滤波。 43、在稳压管稳压电路中,利用稳压管的 反向击穿 特性，实现稳压； 44、整流二级管和整流堆统称为整流器件。 第六章晶闸管及应用电路 45、晶闸管 是一种电力半导体器件. 46、单结晶闸管是种一具有负阻特性的半导体器件. 47、晶闸管的缺点是承受过压和过流的能力差。 第七章 门电路逻辑及组合逻辑电路48、门电路主要分为分立元件门路和集成电路门两类.49、门电路又称为逻辑门电路。50、门电路是组成数字电路的基本单元电路.二、选择题 第一章半导体二极管1、当加在硅二极管两端的正向电压从0开始逐渐增加时，硅二极管(C)A、立即导通B、到0.3V才开始导通C。、超过死区电压时才开始导通2、把电动势为1.5V的干电池的正极直接接到一个硅二极管的正极,负极直接接到硅二极管的负极,则该管（A）A、基本正常B、将被击穿C、将被烧坏3、当硅二极管加上0。4V正向电压时，该二极管相当于（B）A. 很小的电阻B. 很大的电阻C. 断路4、某二极管反向击穿电压为150V，则其最高反向工作电压（C）A、约等于150VB、略大于150VC、等于75V5、当环境温度升高时，二极管的反向电流将(B)A、增大B、减小C、不变6、测量小功率二极管的好坏时，一般把万用欧姆挡拨到（C）A、R100 B、R1k C、R1 7、用万用表R100挡来测试二极管，如果二极管（C）说明管子是好的.A、正、反向电阻都为零B、正、反向电阻都为无穷大C、正向电阻为几百欧，反向电阻为几百千欧8、用万用表的电阻挡判断小功率二极管管脚极性时,应选用(C）A、R1挡 B、R1k挡 C、R10挡9、在测量二极管正向电阻时，若用两手把管脚捏紧,电阻值将会（A）A、变大 B、变小 C、不变化 10、变容二极管工作时，应加（A）A、反向电压 B、正向电压 C、反向电压或正向电压11、发光二级管工作时,应加（A）A、正向电压 B、反向电压 C、正向电压或反向电压12、变容二极管常用在（A)电路中。A、高频 B、低频 C、直流 13、交通信号灯采用的是（A)管A、发光二极管 B、光电二极管 C、变容二极管 第二章半导体三极管及其放大电路14、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是(C ）.A、（B、C、E） B、(C、B、E） C、（E、C、B） 15、共射极放大电路的交流输出波形上半周失真时为（B ） A、饱和失真 B、截止失真 C、交越失真 16、差分放大电路是为了（C )而设置的。A、稳定Au B、放大信号 C、抑制零点漂移17、共集电极放大电路的负反馈组态是（ A ）。A、电压串联负反馈 B、电流串联负 反馈 C、电压并联负反馈18、为了使放大器带负载能力强，一般引入(A ）负反馈.A、电压 B、电流 C、串联19、硅二极管的正向导通压降比锗二极管的（ ) A 大 B 小 C相等20、在（A）、（B)、（C)三种电路中输入电阻最大的电路是（ B ) A共基放大电路 B共集放大电路 C共射放大电路 21、在（A）、（B）、（C)三种电路中既能放大电流，又能放大电压的电路是( ) A共基放大电路 B共集放大电路 C共射放大电路 22、一个平衡PN结，用导线将P区和N区连起来,而导线中（B ）。 A、有微弱电流 B、无电流 C、有瞬间微弱电流23、晶体管在大电流工作时，随Ic的增加值将（B ）。 A、增加 B、下降 C、不变24、放大器的输入电阻高，表明其放大微弱信号能力（）。、强、弱、一般第三章 集成运算放大器及其应用25、射极跟随器具有(）特点。 A、电流放大倍数高、电压放大倍数高、电压放大倍数近似于且小于输入电阻高,输出电阻低26、引入并联负反馈，可使（)。、输出电压稳定、反馈环内输入电阻增加、反馈环内输入电阻减小27、直接耦合放大器的低频特性比阻容耦合放大器的（）。 、好、差、相同28、产生正弦波自激震荡的稳定条件是(C）。 A、引入正反馈 B、|AF1 C、AF=129、稳压二极管是利用PN结的（ C ）。 A 单向导电性 B。 反偏截止特性 C反向击穿特性 30、只用万用表判别晶体管3个电极，最先判别出的应是 B 。Ae极 Bb极 Cc极 第五章 直流稳压电源31、共发射极接法的晶体管，工作在放大状态下,对直流而言其 A .A输入具有近似的恒压特性，而输出具有恒流特性.B输入和输出均具近似的恒流特性。C输入和输出均具有近似的恒压特性。第六章晶闸管及应用电路32、放大电路中有反馈的含义是 B 。A、输出与输入之间有信号通路 B、电路中存在反向传输的信号通路 C、除放大电路以外还有信号通道 33、根据反馈的极性,反馈可分为 C 反馈 A直流和交流 B电压和电流 C正反馈和负反馈 34、根据反馈信号的频率，反馈可分为 A 反馈 A直流和交流 B电压和电流 C正反馈和负反馈 35、根据取样方式,反馈可分为 B 反馈 A直流和交流 B电压和电流 C正和负 36、根据比较的方式,反馈可分为 C 反馈 A直流和交流 B电压和电流 C 串联和并联37、负反馈多用于 A 。A改善放大器的性能 B产生振荡 C提高输出电压 38、正反馈多用于 B .A改善放大器的性能 B产生振荡 C提高输出电压 39、交流负反馈是指 B 。A只存在于阻容耦合电路中的负反馈 B交流通路中的负反馈 C变压器耦合电路中的负反馈 40、若反馈信号正比于输出电压，该反馈为 C 反馈。 A串联 B电流 C电压 D 并联41、 若反馈信号正比于输出电流，该反馈为 B 反馈 A串联 B电流 C电压 42、 当电路中的反馈信号以电压的形式出现在电路输入回路的反馈称为 A 反馈。 A串联 B电流 C电压 43、 当电路中的反馈信号以电流的形式出现在电路输入回路的反馈称为 C 反馈。 A串联 B电流 C并联44、 电压负反馈可以 A . A稳定输出电压 B稳定输出电流 C增大输出功率 45、 串联负反馈 A 。A 提高电路的输入电阻 B 降低电路的输入电阻 C 提高电路的输出电压 46、 电压并联负反馈 B 。A 提高电路的输入电阻 B 降低电路的输入电阻 C 提高电路的输出电压 47 、电流串联负反馈放大电路的反馈系数称为 B 反馈系数 。A电流 B互阻 C互导 48、 负反馈所能抑制的干扰和噪声是指 C . A输入信号所包含的干扰和噪声 B反馈环外的干扰和噪声 C反馈环内的干扰和噪声 49、 负反馈放大电路是以降低电路的 C 来提高电路的其它性能指标。 A通频带宽 B稳定性 C增益 50、 PN结的最大特点是具有(C)。 A导电性 B。绝缘性 C.单向导电性三、 判断下列说法是否正确，用“”或“表示判断结果。第一章半导体二极管1、半导体随温度的升高,电阻会增大 （ ）2、PN结正向偏转时电阻小,反向偏置时电阻大. （ )3、二极管是线性元件。 （ )4、一般来说,硅二极管的死去电压小于锗二极管的死区电压。 （ ）5、不论是哪种类型的半导体二极管,其正向电压都为0。3V左右。 ( ）6、二极管具有单向导电性。 （ ）7、二极管的反向饱和电流越大，二极管的质量越好。 （ )8、当反向电压小于反向击穿电压时，二极管的反向电流很小；当反向电压大于反向击穿电压后，其反向电流迅速增加。 ( ）9、二极管加正向电压时一定导通。 ( ）10、二极管加反向电压时一定截止。 ( ）11、有两个电极的元件都叫二极管. （ )12、二极管一旦反向击穿就一定损坏. （ ）第二章 集成运算放大器及其应用13、可以说任何放大电路都有功率放大作用;（ ）14、放大电路中输出的电流和电压都是由有源元件提供的；( ）15、电路中各电量的交流成份是交流信号源提供的；（ ）16、放大电路必须加上合适的直流电源才能正常工作；（ ）17、由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出毫无变化；（ ）18、只要是共射放大电路,输出电压的底部失真都是饱和失真。（ ）第三章 集成运算放大器及其应用19、电压负反馈稳定输出电压，电流负反馈稳定输出电流。（ )20、使输入量减小的反馈是负反馈，否则为正反馈。 （ ）21、产生零点漂移的原因主要是晶体管参数受温度的影响。 （ ）22、利用两只NPN型管构成的复合管只能等效为NPN型管。( ）23、集成运放在开环情况下一定工作在非线性区。（ ）24、只要引入正反馈，电路就会产生正弦波振荡.（ ）第五章 直流稳压电源25、直流稳压电源中的滤波电路是低通滤波电路。（ )26、直流电源是一种将正弦信号转换为直流信号的波形变化电路。 （)。27、直流电源是一种能量转换电路，它将交流能量转换成直流能量。 （）。28、在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。 (）.29、若V2变压器副边电压的有效值,则半波整流有电容滤波电路和全波整流滤波电路在空载输出电压均为. ()。30、一般情况下,开关型稳压电路比线性稳压电路的效率高. （）。31、整流电路可将正弦电压变为脉动的直流电压。 （）.32、整流的目的是将高频电流变为低频电流. （）.33、在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。 （）。34、直流稳压电源中滤波电路的目的是将交流变为直流。 （). 第六章晶闸管及应用电路35、晶闸管和晶体三极管都能用小电流控制电流，因此它们都具有放大作用.（ ）36、晶闸管和二极管一样具有反向阻断能力，但没有正向阻断能力（ ）37、晶闸管由正向阻断状态变为导通状态所需要的最小门限电流称为维持电流。()第七章 门电路逻辑及组合逻辑电路38、逻辑电路中、一律用“1”表示高电平，用“0“表示低电平。（)39、与“门逻辑功能是”“有1出1,全0出0”(）40、“异或”门的逻辑功能是“相同出0,不同出1（)41、常用的门电路中,判断两个输入信号的是否相同的门电路是“与非门。（）42、由分立元件组成的三极管“非”门电路，实际上是一个三极管反相器。43、逻辑代数又称为布尔代数.（)44、常用的化简方法有代数法和卡诺图法.45、任何一个逻辑函数的表达式一定是唯一的。（）46、任何一个逻辑表达式经化简后,其简式一定是唯一的。()四 综合题第一章半导体二极管、半导体的特性是什么？答；光敏特性，热敏特性，掺杂特性.、从晶体二极管的伏安特性曲线看，硅管和锗管有什么区别？答：从晶体二极管的伏安特性曲线看，硅管的死区电压为0.5V， 锗管的死区电压为0。2V； 硅管的导通管压降为0.7 V,锗管的导通管压降为0。3 V。3、有A、B两个二极管。它们的反向饱和电流分别为5mA和，在外加相同的正向电压时的电流分别为20mA和8mA，你认为哪一个管的性能较好?答:B好，因为B的单向导电性好；当反向偏置时,反向饱和电流很小，二极管相当于断路，其反向偏置电阻无穷大.4、温度对二极管的正向特性影响小，对其反向特性影响大，这是为什么？答：正向偏置时,正向电流是多子扩散电流，温度对多子浓度几乎没有影响，因此温度对二极管的正向特性影响小。但是反向偏置时，反向电流是少子漂移电流，温度升高少数载流子数量将明显增加，反向电流急剧随之增加，因此温度对二极管的反向特性影响大。 第二章 半导体三极管及其放大电路 5.如图所示,已知VCC=10V，RB=250K，RC=3K，=50，试求放大电路的静态工作点 。 解： IBQ=VCC/RB=10/250mA=0。04mA ICQ=IBQ=500。04=2mA UCEQ=VCC-ICRC=(1023）=4V6、在一个放大电路中，三只三极管三个管脚、的电位分别如表所示，将每只管子所用材料（Si或Ge)、类型(NPN或PNP）及管脚为哪个极(e、b或c）填入表内。 管 号 T1 T2 T3 管 号 T1 T2 T3管 脚电 位（V） 0。7 6.2 3 电 极名 称 0 6 10 5 3 3.7 材 料 类 型 管 号 T1 T2 T3 管 号 T1 T2 T3管 脚电 位（V） 0。7 6。2 3 电 极名 称BEE 0 6 10EBC 5 3 3。7CCB 材 料SiGeSi 类 型NPNPNPNPN7测得电路中几个三极管的各极对地电压如题图3.0。7所示。试判断各三极管的工作状态。题图(b)(c)(d)(a)答：题图所示的各个三极管的工作状态，图（a）为放大， 图(b）为放大 ，图（c）为饱和， 图(d）为C、E极间击穿。第三章 集成运算放大器及其应用8。 什么叫“虚短” “虚断”? 答：“虚短”两输入电压uP _ uN =0， uN=uP“虚断”两输入端的输入电流为零,即iN =iP=0第五章 直流稳压电源9. 单相半波整流电路,已知变压器一次侧电压Ui=220V,变压比n=10，负载电阻RL=10k，试计算： （1）整流输出电压UL。 (2）二极管通过的电流和承受的最大反向电压。 解：(1）因为n=Ui/U2 U2 =220/10=22v又因为 UL=0.45 U2=0.4522=9。9v (2）IF=IL= UL/RL=0.99mA URm=U2=31。11v 10. 一个单相桥式整流电容滤波电路，变压器二次侧电压为10V. （1) 如果空载电压为14V，满载为12V，是否正常？ （2） 如果空载电压低于10V是否正常？为什么？ 解：（1)空载时电压UL=U2 =1.41410=14.1v 带负载时电压UL=1。2 U2=1.210=12v所以正常 （2）不正常 因为正常情况下UL=U2=14v 11。试判断图5-3所示电路中元件R、L、C能否起滤波作用.RRLCa）CRLb）RLCRLc）CRLLd）C1RLLe）RC2CRLf）R图5-3 12. 直流电源如图5-7所示，已知UO=24V，稳压管稳压值UZ=5。3V，三极管的UBE=0。7V. （1） 试估算变压器二次侧电压的有效值。 (2） 若R3=R4=RP=300，试计算UL的可调范围。+_U1U2V1V2V3V4+R1R2V5V6R3RPR4RLUL_+Uz_C+U0V7图5-7 解：（1) 因为 UL=1.2 U2 U2=24/1。2=20v （2) RP滑到最上端时UL最小 ULmin=（R3+R4+Rp）/（R4+Rp)（UZ+UBE）=9V RP滑到最下端时UL最大 ULmax=(R3+R4+Rp）/R4(UZ+UBE）=18 V 稳压电路输出UL的调整范围是9UL18第六章 晶闸管及应用电路 13。简述晶闸管导通的条件。 答：（1）阳极和阴极间加正向电压（2）门极与阴极间加正向电压以上两个条件，必须同时满足，晶体管才能导通。 请说明下列型号规格中各项所代表的含义. 14 3CT200/150 3三个电极 C-N型硅材料 T-晶闸管元件 200额定正向平均电流 150-正向阻断峰值电压 15 K P200-18F K晶闸管 P-普通型 200-额定电流 18F通态平均电压组别F 16 什么是控制角？ 答：把晶闸管从开始承受正向阳极电压起,到触发导通,期间的电角度称为控制角. 17。有一单相半波可控制整流电路，交流电源电压U2=220V，RL=5,控制角=60。求输出电压平均值和负载中的平均电流。 解: 答：输出电压平均值74。25v。负载中的平均电流14.85A. 18。电阻性负载单相半控桥式整流电路最大输出电压时110V，输出电流为50A。求： （1）交流电源电压的有效值U2. (2) 当=60时的输出电压。 解:（1） 答：交流电源电压的有效值U2.为122V （2) 答：当=60时的输出电压为82。5V 19。 写出下图所示逻辑电路的逻辑函数表达式. 解：图逻辑函数表达式： 20。 哪一种电路能够有效地抑制零漂？ 答:采用差动放大电路可以有效地解决零漂问题。 将下列十进制数转换成二进制数。 21. 5=(101）2 22 8=（1000）2 23 36=（100100）2 24 235=（11101011)2 25 1782=（11011110110）2 将下列二进制转换成十进制。 26。 11101=20+22+23+24=（29)10 27 11001100=22+23+26+27=（204）10 用逻辑代数的基本公式证明下列等式。 28 左=0+AB=AB=右 29 左=A（B+）+ =A+ =A+B=右 30 左=AC（B+）+AB = =A(C+B)=A(C+B)=AC+AB=右 31 + 左= = =A+B=右 用代数法将下列逻辑函数化为最简表达式. 32 = =AB+BC 33 = =B+BC =B（1+C) =B 34 Y= = = 35 = 36 = = = = 37。控制角、导通角之间有什么关系？ 答；控制角、导通角之间的关系 控制角越大，导通角越小。 38.组合逻辑电路的组成? 答；组合逻辑电路是数字逻辑电路中的一种类型，它是由若千个基本逻辑门电路和复合逻辑门电路组成的，是一种非记忆性逻辑电路。 39.二进制,十进制的代码和计数规律是什么? 答；二进制只有0和1两个代码，计数规律是逢二进一，十进制有10个数码，计数规律是逢十进一. 40.组合逻辑电路的特点是什么？答；组合逻辑电路的特点是该电路在任一时刻的输出状态取决于该时刻电路的输入状态，与电路原来所处的状态无关。 41.数字逻辑电路中三种基本逻辑关系是什么？能实现这三种逻辑关系的电路分别是什么？ 答；数字逻辑电路中三种基本逻辑关系是或，与和非，能实现这三种逻辑关系的电路分别是与门、非门和或门. 42.晶闸管整流电路与晶体二极管整流电路的最大区别是： 答；晶闸管整流电路的输出是可改变直流输出电压大小，而晶体二极管整流电路的输出是脉动直流电. 43。单相半波可控整流电路中,变压器二次侧电压的有效值U2=10V，当控制角分别为0、90和180时,负载电阻RL上所得到的直流平均电压分别为多少？ 答;4.5V、2.25 V和0V. 44.常见的复式滤波电路有？ 答；LCT型 LC型 RC型 45.放大电路中，静态工作点设置得太高静态工作点设置太低时会出现什么现象？ 答；放大电路中,静态工作点设置得太高,使ic的正半轴和Uce的负半周失真，称为饱和失真；静态工作点设置太低时，会使ic负半周和uce正半周失真,称为截止失真。基本放大电路中，通常通过调整RB，IBQ来消除失真。 46。共发射极基本放大电路中，若RB=24K，RC=3K，UCC=12V，=40，若忽略UBEQ，则IBQ ICQ UCEQ 电压放大倍数各为多少? 答；IBQ=50，ICQ=2，UCEQ=6V，AU=-144 47放大器中集电极负载电阻RC的作用。答:将集电极的电流变化变换成集电极的电位变化以实现电压放大。 48集成运放线性应用时,电路中必须引入什么反馈才能工作在什么区？ 答；集成运放线性应用时,电路中必须引入负反馈才能保证集成运放工作在线性区；它的输出量与输入量成比例关系。 49。小型直流稳压电源电路由什么组成？ 答：变压器整流电路滤波电路稳压电路. 50。“与非门的逻辑功能是？ 答：全1出0，有0出123
