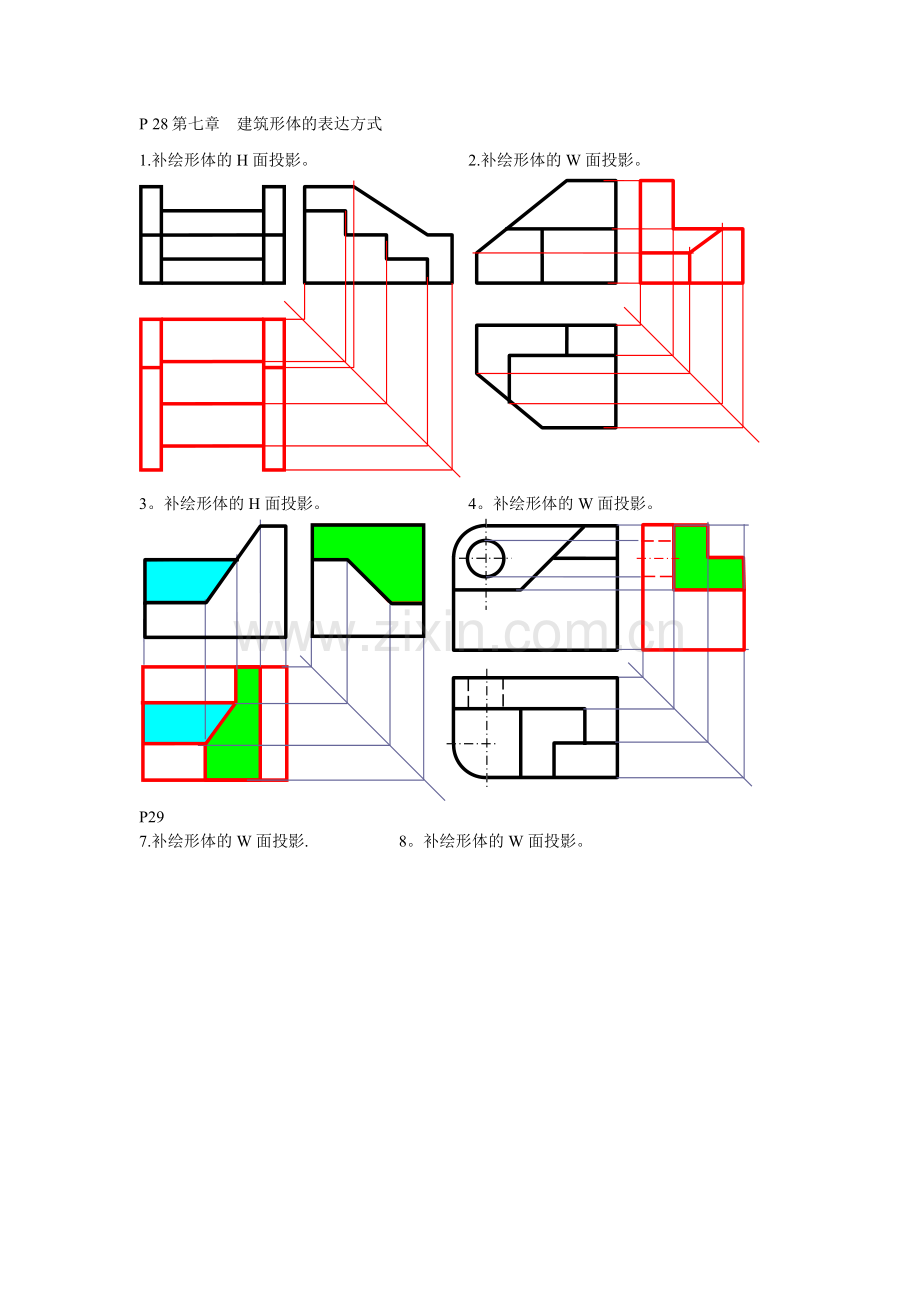

P 28 第七章 建筑形体的表达方式
1.补绘形体的H面投影。
2.补绘形体的W面投影。
3。补绘形体的H面投影。
4。补绘形体的W面投影。
P29
7.补绘形体的W面投影. 8。补绘形体的W面投影。

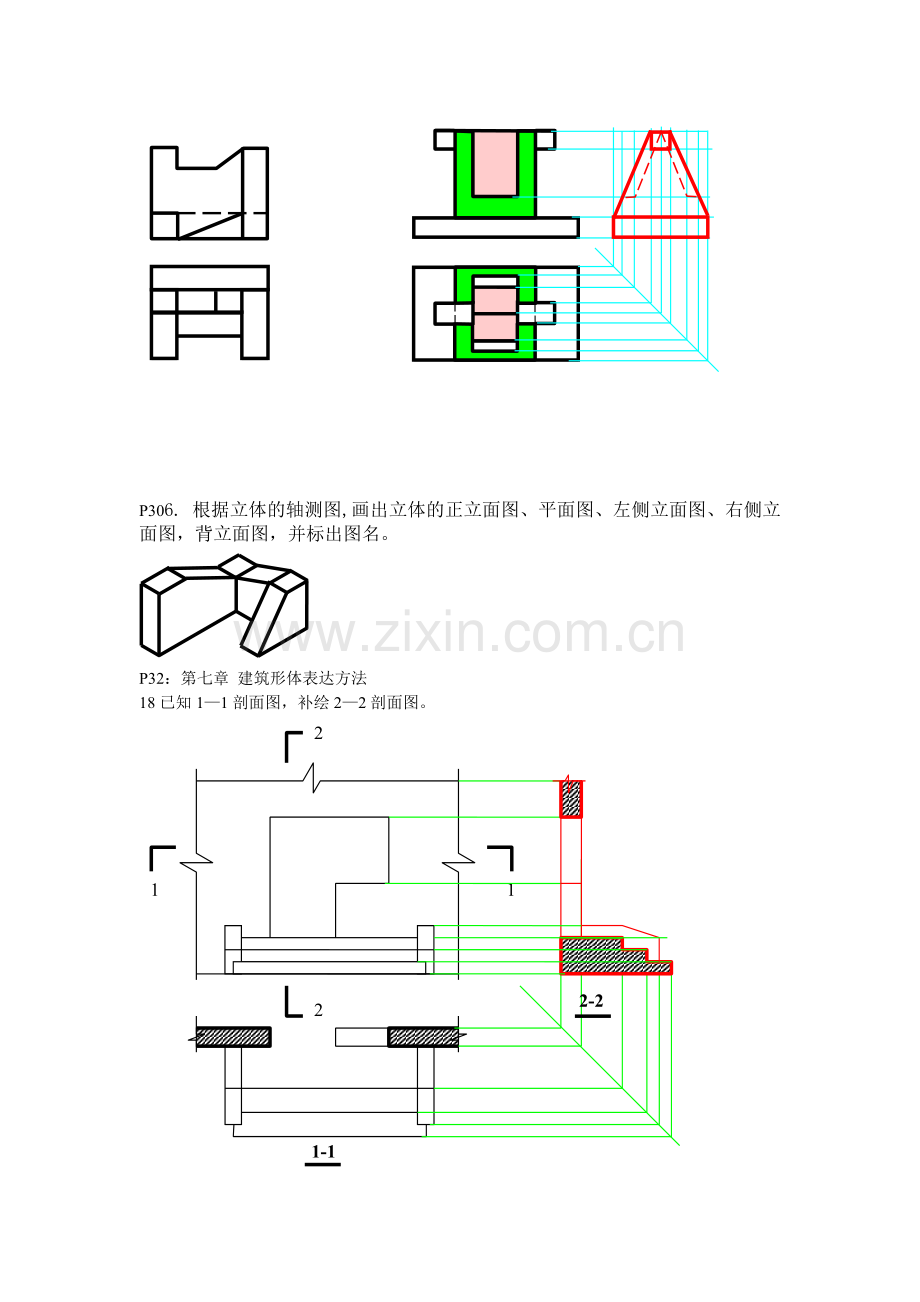

P306. 根据立体的轴测图,画出立体的正立面图、平面图、左侧立面图、右侧立面图，背立面图，并标出图名。
P32：第七章 建筑形体表达方法
18已知1—1剖面图，补绘2—2剖面图。
1
1
2
2
2-2
1-1
19、将正立面图画成1-1全剖面图
1
1
20、将V面投影在给出位置改成全剖面图，W面画成半剖面图。
21．
1
1
2
2
平面图
正立面图
1-1剖面图
2-2剖面图
22、画出1-1、2-2断面图、材料为钢筋混凝土。
1
1
2
2
1-1
2-2
23、画出梁板结构的重合断面.
24
25P34:1
2．画面垂直线AB距基面55mm,水平线CD距基面50mm，求这两条直线的透视与基透视。
3。画面平行线AB对基面倾角30°,A端高为40mm；铅垂线CD长度为45mm，下端点D在基面上，求这两条直线的透视与基透视.
a
b
P
P
h
h
g
g
c
d
s
50
C0
D0
d0
c0
55
b0
B0
A0
a0
a
b
P
P
h
h
g
g
c（d）
d
s
45
40
C0
D0
c0d0
A0
B0
B0
b0
a0
s0
P35
6、求作立体的透视图。
P
H
g’
P
H
g’
s
P36
7、求作立体的透视图.
P
H
g’
P
g’
a
s
P
H
11、求作立体的透视图。
P
h
g
P
h
g
s
S0
14。求台阶的透视平面图和透视图。
s
P
H
g
P
H
g
g’1
g’1
16、求作窗洞和窗台的透视图.
s
P
H
g
P
H
g
P42。
1。求直线AB的透视A0B0的中点C0。
g
h
g
h
a0
=
b0
=
M
=
c0
=
h
g
h
a0
=
b0
=
c0
=
（1）AB为水平线 （2）AB为画面平行线
（3）AB为一般位置直线,无数多解
4. 在透视图中，按图示距离,再画出三大小相同的长方柱.
P50
P51
P52
P53
P54
P55
