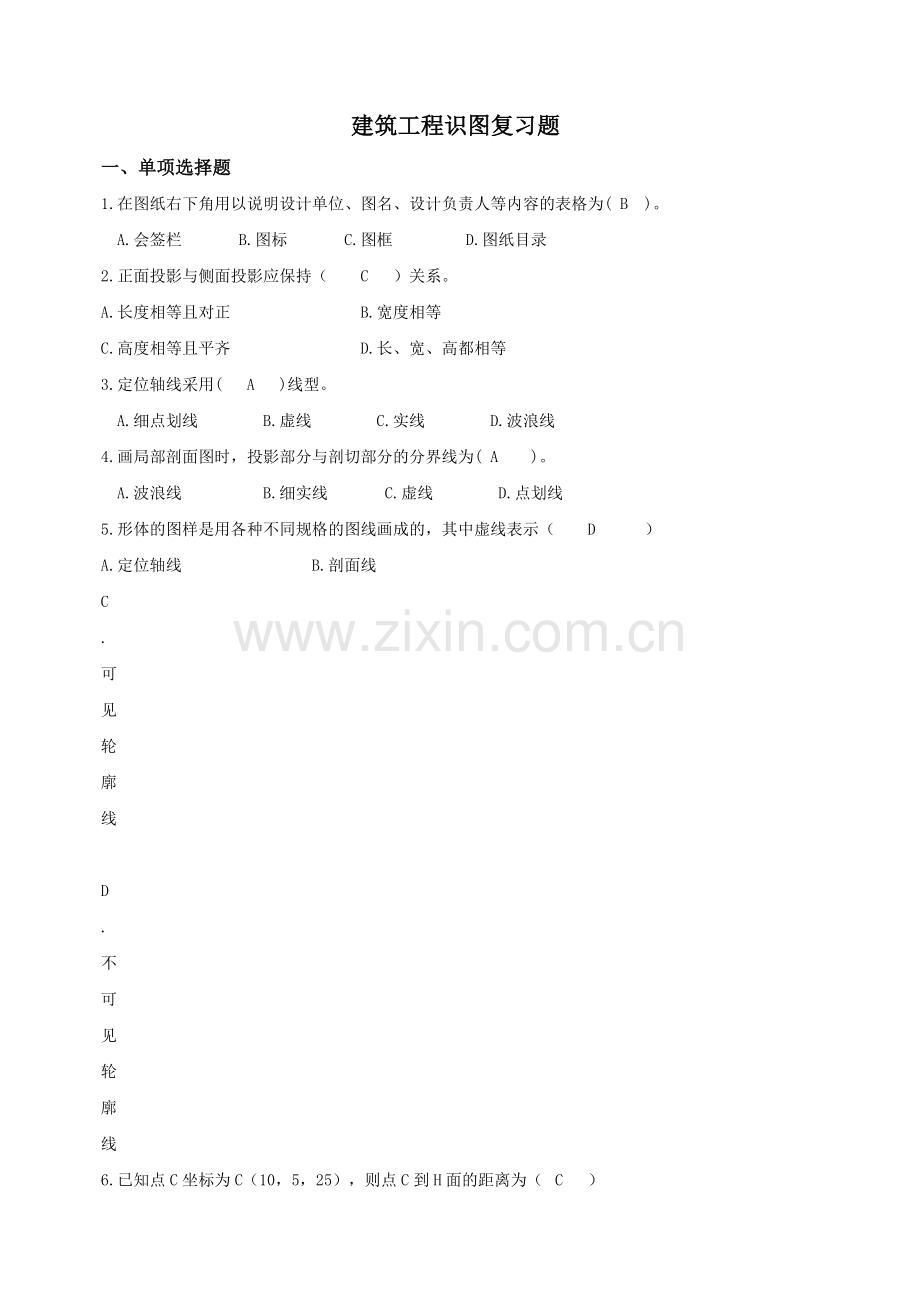

建筑识图复习题参考答案.doc_第1页
第1页 / 共11页

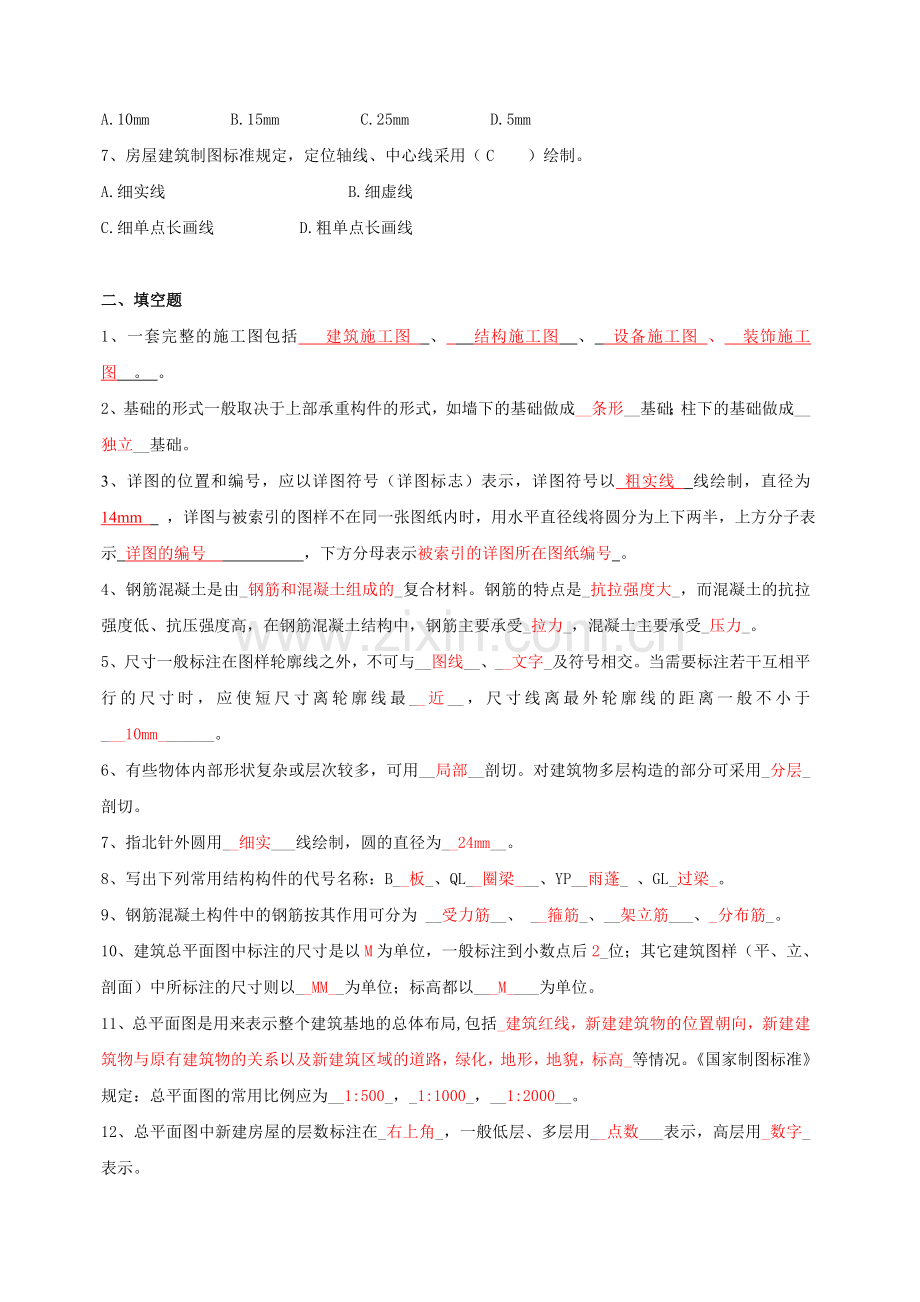

建筑识图复习题参考答案.doc_第2页
第2页 / 共11页
建筑识图复习题参考答案.doc_第3页
第3页 / 共11页
建筑识图复习题参考答案.doc_第4页
第4页 / 共11页
建筑识图复习题参考答案.doc_第5页
第5页 / 共11页
点击查看更多>>
资源描述

1、建筑工程识图复习题一、单项选择题1.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( B )。 A.会签栏 B.图标 C.图框 D.图纸目录2.正面投影与侧面投影应保持(C )关系。A.长度相等且对正B.宽度相等C.高度相等且平齐D.长、宽、高都相等3.定位轴线采用( A )线型。 A.细点划线 B.虚线 C.实线 D.波浪线4.画局部剖面图时,投影部分与剖切部分的分界线为( A )。 A.波浪线 B.细实线 C.虚线 D.点划线5.形体的图样是用各种不同规格的图线画成的,其中虚线表示(D )A.定位轴线 B.剖面线C.可见轮廓线 D.不可见轮廓线6.已知点C坐标为C(10,5,

2、25),则点C到H面的距离为(C)A.10mmB.15mmC.25mmD.5mm7、房屋建筑制图标准规定,定位轴线、中心线采用(C )绘制。A.细实线 B.细虚线 C.细单点长画线 D.粗单点长画线二、填空题 1、一套完整的施工图包括 建筑施工图 、 结构施工图 、 设备施工图 、 装饰施工图 。 。2、基础的形式一般取决于上部承重构件的形式,如墙下的基础做成_条形_基础;柱下的基础做成_独立_基础。3、详图的位置和编号,应以详图符号(详图标志)表示,详图符号以 粗实线 线绘制,直径为 14mm ,详图与被索引的图样不在同一张图纸内时,用水平直径线将圆分为上下两半,上方分子表示 详图的编号 ,

3、下方分母表示被索引的详图所在图纸编号 。4、钢筋混凝土是由_钢筋和混凝土组成的_复合材料。钢筋的特点是_抗拉强度大_,而混凝土的抗拉强度低、抗压强度高,在钢筋混凝土结构中,钢筋主要承受_拉力_,混凝土主要承受_压力_。5、尺寸一般标注在图样轮廓线之外,不可与_图线_、_文字_及符号相交。当需要标注若干互相平行的尺寸时,应使短尺寸离轮廓线最_近_,尺寸线离最外轮廓线的距离一般不小于_10mm_。6、有些物体内部形状复杂或层次较多,可用_局部_剖切。对建筑物多层构造的部分可采用_分层_剖切。7、指北针外圆用_细实_线绘制,圆的直径为_24mm_。8、写出下列常用结构构件的代号名称:B_板_、QL_

4、圈梁_、YP_雨蓬_ 、GL_过梁_。9、钢筋混凝土构件中的钢筋按其作用可分为 _受力筋_、 _箍筋_、_架立筋_、_分布筋_。10、建筑总平面图中标注的尺寸是以M为单位,一般标注到小数点后2_位;其它建筑图样(平、立、剖面)中所标注的尺寸则以_MM_为单位;标高都以_M_为单位。 11、总平面图是用来表示整个建筑基地的总体布局,包括_建筑红线,新建建筑物的位置朝向,新建建筑物与原有建筑物的关系以及新建筑区域的道路,绿化,地形,地貌,标高_等情况。国家制图标准规定:总平面图的常用比例应为_1:500_,_1:1000_,_1:2000_。12、总平面图中新建房屋的层数标注在_右上角_,一般低层

5、、多层用_点数_表示,高层用_数字_表示。13、建筑立面图是平行于建筑物各个立面(外墙面)的正投影图,主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。14.投影面平行面可分为水平面、正平面和侧平面。15、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的结构形式,沿高度方向分层各层构造做法_等情况的图样。剖面图的剖切位置一般选择在较复杂的部位,如通过_门窗洞口,层高及建筑总高,楼梯间和门窗洞口位置_等部位。表示剖面图剖切位置的剖切符号应表示在_底_层平面图中。16、结构施工图主要表达结构设计的内容,它是表示建筑物_结构构件_的布置、形状、大小、材料、构造及其相互关系的图样。结

6、构施工图一般有_1结构设计说明2结构平面布置图3结构构件详图。17、由混凝土和钢筋两种材料构成的构件,称为_钢筋混泥土_构件。钢筋按其强度和品种分为不同等级,其中级钢筋的直径符号为;级钢筋的直径符号为。18.画局部剖面图时,剖切部分与未剖切部分的分界线为_实线_。19.投影面垂直面可分为铅垂面、正垂面和_侧垂面_。20.正投影适用于画_施工_图。21.工程图上常用的线型有实线、_粗线_、点划线、折断线、_虚线_。22.横向定位轴线编号应用_1_、_2_的顺序编写。23.点的V面投影反映点的_x轴_和_z轴_坐标。24.画半剖面图时,剖切部分与未剖切部分的分界线为_波浪线_。三、画出7种建筑图例

7、,并标明名称。四、简答题1. 尺寸标注的四要素是什么?尺寸界线、尺寸线、尺寸起止符号、尺寸数字2. 如何标注详图索引?3.建筑施工图包括哪些内容?设计说明,图纸目录,总平面图,平面图,立面图,剖面图,节点及大样图4. 什么是绝对标高、相对标高、建筑红线?绝对标高:是以一个国家或地区统一规定的基准面作为零点的标高,我国规定以青岛附近黄海的平均海平面作为标高的零点;所计算的标高称为绝对标高。相对标高:以建筑物室内首层主要地面高度为零作为标高的起点,所计算的标高称为相对标高。建筑红线:建筑物的控制边线,建筑物必须在红线内搭建,包括阳台,室外楼梯等都不得超过建筑红线。5. 总平面图包括哪些内容?项目总

8、体布置、建筑红线、建筑坐标、各栋编号及层数、各栋号及道路标高、规划设计的建筑面积、建筑密度、绿化率、容积率、建筑高度等各种指标,风玫瑰标示、图例等。6何为建筑详图?建筑详图有哪几种常用图样?为了满足施工要求对建筑的细部构造用较大的比例详细地表达出来,这种图叫做建筑详图。分类:1局部构造详图(如楼梯详图,墙身详图等),2构件详图(如门窗详图,阳台详图等)和3装饰构造详图(如墙裙构造详图,门窗套装饰构造详图等)三类。7.结构施工图包括哪些内容?1,结构设计说明2结构平面布置图3结构构件详图8.什么是基础平面图?假想用一个水平剖切平面沿建筑低层地面下一点剖切建筑,将剖切平面上面的部分去掉,并移去回填

9、土所得到的水平投影图,称为基础平面图。9.楼层结构平面图的内容有哪些?1了解图名与比例。2与建筑平面图对照,了解楼层结构平面图的定位轴线。3通过结构构件代号了解该楼层中结构构件的位置与类型。4了解现浇板的配筋情况及板的厚度。5了解个部位的标高情况,并与建筑标高对照,了解装修层的厚度。6如有预制板,了解预制板的规格,数量等级和布置情况。10.什么是标准图?标准图是把许多建筑物所需的各类构件和配件按照统一模数设计成几种不同规格的标准图集,这些统一的构件及配件图集,经国家建筑部门审查批准后则称标准图。11剖面图和断面图的主要区别是什么?断面图:剖到的地方用实线画出来,没有剖到的地方不画。剖面图:剖到

10、的地方用粗实线画出,没有剖到的地方但是剖切方向能看到的地方用较细的实线画出。 12建筑剖面图的剖切位置如何选择?剖面图一般都是垂直剖面,剖切位置的选择应根据图纸的用途和设计深度,在平面图上的选择也应该能够反映全貌和构造特征,以及代表性的剖切位置,所以楼梯处是最常见的剖切位置。13已知楼板的钢筋布置图如下图所示,试完成以下内容: 1)要求将以下钢筋标注在图中相应的钢筋上 a)底部钢筋均为10150 b)顶部钢筋均为6180 2)用文字说明“10150”各数字和符号的意义14建筑平面图是如何形成的?想象用一个平面剖切要窗台处移去上部建筑后,所得的一下截面在水平面上的投影,就是建筑平面图了。15在钢

11、筋混凝土结构中,钢筋和混凝土的作用分别是什么?钢筋按作用分哪几种形式?作用:钢筋受拉力,混凝土受压力。钢筋作用:受力筋承受结构内力箍筋,约束钢筋和混凝土,提高构件强度。分布筋提高混凝土构建整体性架立钢筋,方便钢筋定位绑扎温度应力钢筋,抗温度应力16建筑施工图主要表达内容是什么?基本图样有哪些?建筑施工图表示所有需要做的各项内容:大慨为墙体、门窗、地面、楼梯、屋顶、天花.等。再是各处标高、各处尺寸,最后是各节点详图了。17指北针的规定画法和用途?指北针的圆的直径为24mm细实线绘制,指针头部应注写“北”或“N”当图样较大时,指北针可放大,放大后的指北针,尾部宽度为圆直径的1/8.18梁平法施工中

12、,平面注写“10-100/200(4)”表示什么含义表示钢筋为1级,直径10加密区间距100,非加密区200,均为4肢箍。19详图索引符号和详图符号分别是怎样绘制的,有什么含义?详图的位置和编号,应以详图符号(详图标志)表示,详图符号以 粗实线 线绘制,直径为 14mm ,详图与被索引的图样不在同一张图纸内时,用水平直径线将圆分为上下两半,上方分子表示 详图的编号,下方分母表示被索引的详图所在图纸编号 。20梁平面表示法中,8 -150(4)/200(2)表示什么含义?箍筋为1级钢,加密区间距150MM 四肢箍,非加密区间距200MM两肢箍。五、绘图题1.画出局部平面图中定位轴线的圆圈并标注定

13、位轴线编号。2.根据立体图画出三面投影图。(尺寸大小照立体图量取,不标注尺寸) 3.求图示形体的11剖面图。 (不指明材料)4.根据已知条件和要求,完成结构立面图已知在梁的底部配置两根1号钢筋(级钢筋,直径为20mm),梁的上部两端共布置两根2号钢筋(级钢筋,直径12mm),梁的上部中间布置1根3号钢筋(级钢筋,直径12mm),沿梁全长布置4号箍筋(级钢筋,直径8mm,间距150mm),在指定位置完成1-1和2-2断面图,并对钢筋进行标注。5.设某砖砌条形基础,已知基础墙宽240毫米,大放脚为二皮一收,即两皮砖厚120毫米,收进60毫米,收三次。基底宽为600毫米,基底标高-1.200米,室内

14、外地坪高差为450毫米。试用120的比例画出此基础详图。6. 根据图示立体图画出三面投影图。(尺寸大小照立体图量取、不标注尺寸)7.作图示形体的1-1剖面图。8、在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中,完成:(1)画出砖及混凝土图例。(2)注出大放脚高度。注出基础底面的标高,注出室外地面的标高-0.850米,室内地面标高0.000米。9、根据矩形楼面梁的立面图和钢筋详图,完成: (1)画出1-1、2-2断面图。(2)标注钢筋编号。(3)标注钢筋尺寸(根数、等级和直径)。 1-1 2-2 10、根据楼梯剖面图完成楼梯底层平面图和顶层平面图五、阅读总平面图,完成问题1建筑总平面图的常用比例为1:500,1:1000或1:2000。2建筑物层数在总平面图中,一般标注在建筑物的右上角位置,该总平面图中新建建筑为_2_层,图中虚线框表示_计划扩建的预留地或建筑,带“”细线框表示拆除的建筑。新建建筑的东侧为朝阳路。3.新建建筑室内绝对标高为48.30。4.图中左上角带数字的曲线为等高线,它主要用来表示地形标高。5.图中风玫瑰可见,该地区常年风向主要是_西北_风。
