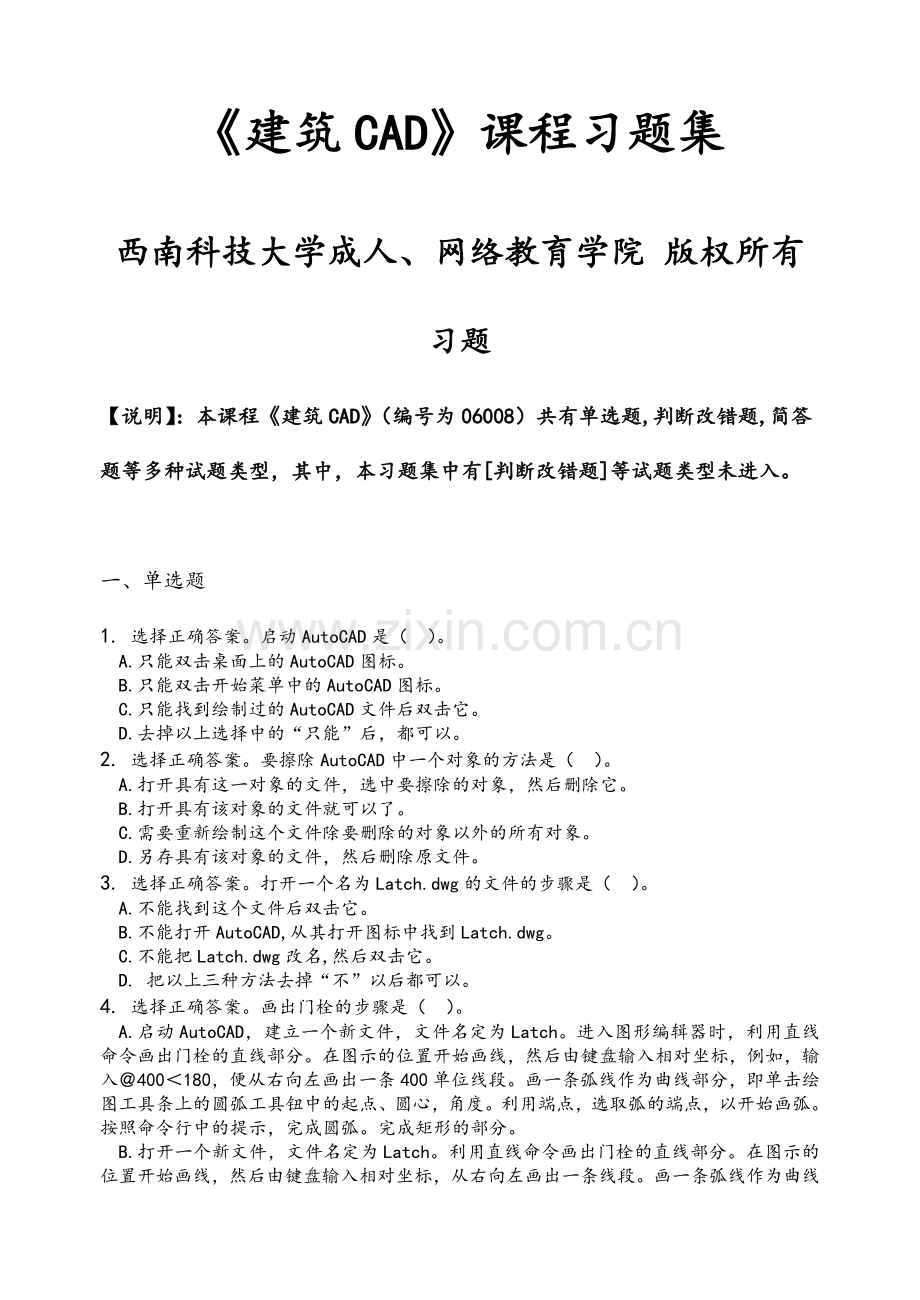

建筑CAD课程习题集西南科技大学成人、网络教育学院 版权所有习题【说明】：本课程建筑CAD（编号为06008）共有单选题,判断改错题,简答题等多种试题类型，其中，本习题集中有判断改错题等试题类型未进入。一、单选题1. 选择正确答案。启动AutoCAD是（ ）。A.只能双击桌面上的AutoCAD图标。B.只能双击开始菜单中的AutoCAD图标。C.只能找到绘制过的AutoCAD文件后双击它。D.去掉以上选择中的“只能”后，都可以。2. 选择正确答案。要擦除AutoCAD中一个对象的方法是（ ）。A.打开具有这一对象的文件，选中要擦除的对象，然后删除它。B.打开具有该对象的文件就可以了。C.需要重新绘制这个文件除要删除的对象以外的所有对象。D.另存具有该对象的文件，然后删除原文件。3. 选择正确答案。打开一个名为Latch.dwg的文件的步骤是（ ）。A.不能找到这个文件后双击它。B.不能打开AutoCAD,从其打开图标中找到Latch.dwg。C.不能把Latch.dwg改名,然后双击它。D. 把以上三种方法去掉“不”以后都可以。4. 选择正确答案。画出门栓的步骤是（ ）。A.启动AutoCAD，建立一个新文件，文件名定为Latch。进入图形编辑器时，利用直线命令画出门栓的直线部分。在图示的位置开始画线，然后由键盘输入相对坐标，例如，输入400180，便从右向左画出一条400单位线段。画一条弧线作为曲线部分，即单击绘图工具条上的圆弧工具钮中的起点、圆心，角度。利用端点，选取弧的端点，以开始画弧。按照命令行中的提示，完成圆弧。完成矩形的部分。B.打开一个新文件，文件名定为Latch。利用直线命令画出门栓的直线部分。在图示的位置开始画线，然后由键盘输入相对坐标，从右向左画出一条线段。画一条弧线作为曲线部分，即单击绘图工具条上的圆弧工具钮中的起点、圆心，角度。利用端点，选取弧的端点，以开始画弧。按照命令行中的提示，完成圆弧。完成矩形的部分。 C. 打开一个新文件，文件名定为Latch。画出门栓的直线部分。在图示的位置开始画线，然后由键盘输入相对坐标，从右向左画出一条线段。画一条弧线作为曲线部分，即单击绘图工具条上的圆弧工具钮中的起点、圆心，角度。利用端点，选取弧的端点，以开始画弧。按照命令行中的提示，完成圆弧。完成矩形的部分。D. 启动AutoCAD，打开Latch。进入图形编辑器时，利用直线命令画出门栓的直线部分。在图示的位置开始画线，然后由键盘输入相对坐标，例如，输入400180，便从右向左画出一条400单位线段。画一条弧线作为曲线部分，即单击绘图工具条上的圆弧工具钮中的起点、圆心，角度。利用端点，选取弧的端点，以开始画弧。按照命令行中的提示，完成圆弧。完成矩形的部分。5. 选择正确答案。绘制图示工字钢截面的步骤，第（ ）步是错误的。A. 用Line命令画一个高70宽80单位的方框B. 穿过方框中心画一条垂线C. 把上、下线偏移8单位，把中心线左右偏移4单位D. 通过一点打断，删除两偏移线之间的方框边线E. 修剪三条中心垂线之间的上、下偏移线F. 设倒角半径为1，然后将垂直偏移线与水平偏移线的连接处倒角处理G. 删除中心垂直直线，此时便完成了工字梁截面图6. 选择正确答案。在一个dwg文件里，共建立8层，并且给各层( )颜色。A.只能一种B.不同的C.256种D.黑色和白色7. 选择正确答案。使用创建块命令可将（ ）变成磁盘里的文件。A.ROUNHDB.FILLHDC.ROUNHD和FILLHDD.包括ROUNHD和FILLHD的任何DWG文件8. 选择正确答案。各种各样的图面安排，可以有计划地建立一些文件来存放它们。步骤（ ）是错误的。A.画一个图，取名为PART1，如图1。B.靠近上一个零件图处，画一个下面的图，如图2。C.使用拷贝的工具，找好拷贝点的位置，把其转换成TABL1的文件。把PART1的四条边上通过拷贝的拼接，成为图3。图3图1图29. 选择正确答案。设置图纸A1,A2,A3,A4图形界限，以下错误的是（ ）。A.A1 594841 B. A2420594 C. A3297426 D. A421029710. 选择正确答案。设置A4图纸的环境变量是（ ）。A、环境变量包括菜单栏的格式中，是对单位和图形界限进行设定。A4图纸的图形界限是：长度，选小数；精度选0；单位选毫米；方向控制选东；指定左下角点的坐标210，然后指定右下角点的坐标297。B、环境变量包括菜单栏的格式中，是对单位和图形界限进行设定。A4图纸的图形界限是：长度，选小数；精度选0.0；单位选毫米；方向控制选东；指定左下角点的坐标210，然后指定右下角点的坐标297。C、环境变量包括菜单栏的格式中，是对单位和图形界限进行设定。A4图纸的图形界限是：长度，选小数；精度选0.00；单位选毫米；方向控制选东；指定左下角点的坐标210，然后指定右下角点的坐标297。D、环境变量包括菜单栏的格式中，是对单位和图形界限进行设定。A4图纸的图形界限是：长度，选小数；精度选0.000；单位选毫米；方向控制选东；指定左下角点的坐标210，然后指定右下角点的坐标297。11. 选择正确答案。通过修剪和列阵完成图示炉盘的步骤是（ ）。A画炉盘的圆圈。画一直线，为炉架的长度。对此线段进行列阵，采用旋转的方式。完成后做成块。对此块进行旋转列阵。画上边界。B画炉盘的圆圈。画一直线，为炉架的长度。对此线段进行列阵，采用矩形的方式。完成后做成块。对此块进行旋转列阵。画上边界。C. 画炉盘的圆圈。画一直线，为炉架的长度。对此线段进行列阵，采用矩形的方式。完成后做成块。对此块进行矩形列阵。画上边界。D. 画炉盘的圆圈。画一直线，为炉架的长度。对此线段进行列阵，采用旋转的方式。完成后做成块。对此块进行矩形列阵。画上边界。12. 选择正确答案。画如图所示的一道门的步骤，是（ ）。A用直线工具按40800尺寸画矩形。B. 用直线工具按40800尺寸画矩形；以起点、圆心、终点三点画弧，半径为400mm。C. 用直线工具按40400尺寸画矩形；以起点、圆心、终点三点画弧，半径为400mm。D. 用直线工具按40800尺寸画矩形；以起点、圆心、终点三点画弧，半径为800mm。13. 选择正确答案。1800的浴缸尺寸如图7，下述画出浴缸的步骤中（ ）是正确的。A.画矩形800800；两次偏移矩形各边，偏移量50，图a；如图a，用圆弧连接；修剪，如图b；倒圆角，半径R=50，如图c。B. 画矩形18001800；两次偏移矩形各边，偏移量50，图a；如图a，用圆弧连接；修剪，如图b；倒圆角，半径R=50，如图c。C. 画矩形8001800；两次偏移矩形各边，偏移量50，图a；如图a，用圆弧连接；修剪，如图b；倒圆角，半径R=50，如图c。D. 画矩形20001800；两次偏移矩形各边，偏移量50，图a；如图a，用圆弧连接；修剪，如图b；倒圆角，半径R=50，如图c。14. 选择正确答案。用绘图点定数等分和点样式，把一段弧分成如图所示的8等分的步骤是（ ）。A.画一段弧。在格式中选择点式样，比如X形点式样。绘图点定数等分：选择其它弧为定数等分的对象；命令行在输入线段等分数目时，输入8；回车。B. 画一段弧。在格式中选择点式样，比如X形点式样。绘图点定数等分：选择画好的弧为定数等分的对象；命令行在输入线段等分数目时，输入8；回车。C. 画两段弧。在格式中选择点式样，比如X形点式样。绘图点定数等分：选择画好两段弧为定数等分的对象；命令行在输入线段等分数目时，输入8；回车。D. 画半段弧。在格式中选择点式样，比如X形点式样。绘图点定数等分：选择画好的弧为定数等分的对象；命令行在输入线段等分数目时，输入8；回车。15. 选择正确答案。按图示尺寸画马桶的步骤是（ ）。A.画矩形100400；画椭圆与矩形底边相切，用轴、端点画椭圆长轴489，短轴400；画矩形和椭圆共同的对称轴，左右偏移100，偏移矩形的下边100；修剪完成马桶。B.画矩形150400；画椭圆与矩形底边相切，用轴、端点画椭圆长轴490，短轴400；画矩形和椭圆共同的对称轴，左右偏移100，偏移矩形的下边100；修剪完成马桶。C.画矩形100400；画椭圆与矩形底边相切，用轴、端点画椭圆长轴490，短轴400；画矩形和椭圆共同的对称轴，左右偏移50，偏移矩形的下边50；修剪完成马桶。D.画矩形160400；画椭圆与矩形底边相切，用轴、端点画椭圆长轴480，短轴300；画矩形和椭圆共同的对称轴，左右偏移80，偏移矩形的下边80；修剪完成马桶。16. 选择正确答案。试述建立一个层以后，需要建立的相应内容是（ ）。A名称、图号、幅面和层。B名称、颜色、线型和线宽。C名称、扩展、代码和字节。D名称、字节、层和容量。17. 选择正确答案。卫生间如图所示，需要布置门、浴缸和马桶。它们都是通过块插入的实现的，插入门、浴缸及马桶的块，画好的卫生间如图10的步骤是（ ）。A.插入门：a)打断插入门的墙；b) 插入门。插入浴缸到指定位置：a) 基点指向房间位置；b) 如果块是水平的，需首先旋转，再移动到位。插入马桶：a) 先插入马桶到任意位置，根据基点和方位，修正成图示样式；b) 在放置处用辅助线画出基点；c) 把马桶放到基点上。B. 插入门：a) 按门的宽度打断插入门的墙；b) 插入门时按照题图旋转到准确位置。插入浴缸到指定位置，需注意的：a) 基点与房间位置的对应；b) 如果块是水平的，需首先旋转，再移动到位。插入马桶：a) 先插入马桶到指定位置，根据基点和方位，修正成图示样式；b) 在放置处用辅助线画出基点；c) 把马桶放到基点上。C. 插入门：a) 按门的宽度打断插入门的墙；b) 插入门时按照题图旋转到准确位置。插入浴缸到指定位置，需注意的：a) 基点与房间位置的对应；b) 如果块是水平的，不需首先旋转，再移动到位。插入马桶：a) 先插入马桶到任意位置，根据基点和方位，修正成图示样式；b) 在放置处用辅助线画出基点；c) 把马桶放到基点上。D. 插入门：a) 按门的宽度打断插入门的墙；b) 插入门时按照题图旋转到准确位置。插入浴缸到指定位置，需注意的：a) 基点与房间位置的对应；b) 如果块是水平的，需首先旋转，再移动到位。插入马桶：a) 先插入马桶到任意位置，根据基点和方位，修正成图示样式；b) 在放置处用辅助线画出基点；c) 把马桶放到基点上。18. 选择正确答案。把一组对象制作块的步骤是（ ）。A在菜单栏上点击创建块按钮，打开块定义的窗口。把块的名称填入窗口的块名称中。点击选择对象，选择要定义的块。点击拾取点，选择块的基点。选择预览图标。选择单位。进行必要的说明。点击确定。B在开始菜单上点击创建块选项，打开块定义的窗口。把块的名称填入窗口的块名称中。点击选择对象，选择要定义的块。点击拾取点，选择块的基点。选择预览图标。选择单位。进行必要的说明。点击确定。C在命令行输入创建块的命令，打开块定义的窗口。把块的名称填入窗口的块名称中。点击选择对象，选择要定义的块。点击拾取点，选择块的基点。选择预览图标。选择单位。进行必要的说明。点击确定。D在工具条上点击创建块按钮，打开块定义的窗口。把块的名称填入窗口的块名称中。点击选择对象，选择要定义的块。点击拾取点，选择块的基点。选择预览图标。选择单位。进行必要的说明。点击确定。19. 选择正确答案。绘制如图所示的螺帽，并把其制成名为RUNDHD的块的步骤是（ ）。A.建立合适的图纸，取名。在0层上绘制直径为4000的圆。过圆心绘制正交的十字。擦除掉下半圆。左右偏移保留的上半圆的对称轴。向上偏移半圆的玄。通过修剪如图所示。输入恰当的ROUNDHD。点击所要移到第二层上的对象，全部选中后，在层的下拉菜单中点击第二层。B.建立合适的图纸，取名。在0层上绘制直径为4000的圆。过圆心绘制正交的十字。擦除掉下半圆。通过打断，画出缺口。向上偏移半圆的玄。通过修剪如图所示。输入恰当的ROUNDHD。点击所要移到第二层上的对象，全部选中后，在层的下拉菜单中点击第二层。C.建立合适的图纸，取名。在0层上绘制直径为4000的圆。过圆心绘制正交的十字。修剪掉圆的下半圆。左右偏移保留的上半圆的对称轴。向上偏移半圆的玄。通过修剪如图所示。输入恰当的ROUNDHD。点击所要移到第二层上的对象，全部选中后，在层的下拉菜单中点击第二层。D.建立合适的图纸，取名。在0层上绘制直径为4000的圆。过圆心绘制正交的十字。擦除掉下半圆。通过打断，画出缺口。平行半圆的底边画出缺口的底边。如图所示。输入恰当的ROUNDHD。点击所要移到第二层上的对象，全部选中后，在层的下拉菜单中点击第二层。20. 选择正确答案。试述建立一个新文件后，在其中按1：1的比例插入两个块文件的步骤是（ ）。 A.新文件为用A3的图纸按1:10建立图纸空间。点击工具条上的插入块按钮。在出现的插入选项卡中点击浏览按钮。从中选择Mytemp1，插入FILLHD。点击工具条上的插入块按钮。在出现的插入选项卡中点击浏览按钮。从中选择Mytemp2，插入ROUNDHD。B.新文件为用A3的图纸按1:10建立模型空间。点击工具条上的插入块按钮。在出现的插入选项卡中点击浏览按钮。从中选择Mytemp1，插入FILLHD。点击工具条上的插入块按钮。在出现的插入选项卡中点击浏览按钮。从中选择Mytemp2，插入ROUNDHD。C.新文件为用A3的图纸按1:10建立模型空间。点击工具条上的粘贴按钮。在出现的插入选项卡中点击浏览按钮。从中选择Mytemp1，插入FILLHD。点击工具条上的插入块按钮。在出现的插入选项卡中点击浏览按钮。从中选择Mytemp2，插入ROUNDHD。D.新文件为用A3的图纸按1:10建立图纸空间。点击工具条上的导入按钮。在出现的插入选项卡中点击浏览按钮。从中选择Mytemp1，插入FILLHD。点击工具条上的插入块按钮。在出现的插入选项卡中点击浏览按钮。从中选择Mytemp2，插入ROUNDHD。21. 选择正确答案。模型空间和图纸空间的含义和作用是（ ）。不能用图纸空间来进行住宅楼的设计。A.打开AutoCAD2007，得到可以绘图的空间，就是模型空间。在图纸空间窗口的底部有模型的标签。模型空间使用AutoCAD2007进行设计的空间。图纸空间是把模型空间的对象打印到图纸上的空间。只有在有了绘图机或打印机的前提下才能对图纸空间进行设定。在图纸空间可以显示模型空间的局部。在图纸空间也可以进行模型空间绘制图形的几乎所有操作，但它只能出现图纸空间，而不能出现在它以外的空间。用图纸空间来进行住宅楼的平面图设计，它不能呈现在模型空间，许多进一步操作和需要操作难以完成。B.打开AutoCAD2007，得到可以绘图的空间，就是模型空间。在图纸空间窗口的底部有模型的标签。模型空间使用AutoCAD2007进行设计的空间。图纸空间是把模型空间的对象打印到图纸上的空间。只有在有了绘图机或打印机的前提下才能对图纸空间进行设定。在图纸空间可以显示模型空间的局部。在图纸空间也可以进行模型空间绘制图形的几乎所有操作，它不仅能出现图纸空间，而也能出现在它以外的空间。用图纸空间来进行住宅楼的平面图设计，它不能呈现在模型空间，许多进一步操作和需要操作难以完成。C.打开AutoCAD2007，得到可以绘图的空间，就是模型空间。在图纸空间窗口的底部有模型的标签。模型空间使用AutoCAD2007进行设计的空间。图纸空间是把模型空间的对象打印到图纸上的空间。只有在有了绘图机或打印机的前提下才能对图纸空间进行设定。在图纸空间可以显示模型空间的局部。在图纸空间也可以进行模型空间绘制图形的几乎所有操作，但它既不能现图纸空间，也不能出现在它以外的空间。用图纸空间来进行住宅楼的平面图设计，它不能呈现在模型空间，许多进一步操作和需要操作难以完成。D.打开AutoCAD2007，得到可以绘图的空间，就是模型空间。在图纸空间窗口的底部有模型的标签。模型空间使用AutoCAD2007进行设计的空间。图纸空间是把模型空间的对象打印到图纸上的空间。只有在有了绘图机或打印机的前提下才能对图纸空间进行设定。在图纸空间可以显示模型空间的局部。在图纸空间也可以进行模型空间绘制图形的几乎所有操作，但它只能出现图纸空间，而不能出现在它以外的空间。用图纸空间来进行住宅楼的平面图设计，能呈现在模型空间。22. 选择正确答案。以下（ ）填充卧房地面的步骤。A.在菜单栏上选择填充；在跳出的窗口中，选择拾取点；在图形上选择拾取点的区域后，按键盘上的ESC键。选择图案、尺寸、比例；预览，调整；确定。B.在绘图工具条上选择填充；在跳出的窗口中，选择拾取点；在图形上选择拾取点的区域后，按键盘上的ESC键。选择图案、尺寸、比例；预览，调整；确定。C.在修改工具条上选择填充；在跳出的窗口中，选择拾取点；在图形上选择拾取点的区域后，按键盘上的ESC键。选择图案、尺寸、比例；预览，调整；确定。D.在布局工具条上选择填充；在跳出的窗口中，选择拾取点；在图形上选择拾取点的区域后，按键盘上的ESC键。选择图案、尺寸、比例；预览，调整；确定。23. 选择正确答案。做好套房的块后，按（ ）拼装单元的步骤。A.在恰当的位置处，插入套房的块，拼装块的步骤的选择：a) 重新插入块；b) 拷贝原来的块到新的位置；c) 对称；d) 以重新插入块来说明。插入新的块：a) 块插入后可有重叠的部分；b) 插入块时候，基点的位置可以忽略。B.在恰当的位置处，插入套房的块，拼装块的步骤的选择：a) 重新插入块；b) 拷贝原来的块到新的位置；c) 对齐；d) 以重新插入块来说明。插入新的块：a) 块插入后不能有的重叠的部分；b) 插入块时候，基点的位置正好能使插入的块与原来的块相接。C.在恰当的位置处，插入套房的块，拼装块的步骤的选择：a) 重新插入块；b) 拷贝原来的块到新的位置；c) 平行；d) 以重新插入块来说明。插入新的块：a) 块插入后不能有的重叠的部分；b) 插入块时候，基点的位置正好能使插入的块与原来的块相接。D.在恰当的位置处，插入套房的块，拼装块的步骤的选择：a) 重新插入块；b) 拷贝原来的块到新的位置；c) 对称；d) 以重新插入块来说明。插入新的块：a) 块插入后不能有的重叠的部分；b) 插入块时候，基点的位置正好能使插入的块与原来的块相接。24. 选择正确答案。按照标注的尺寸画出套房平面轮廓，不标注尺寸（如下图13）的主要步骤是（ ）。A.设置图纸，1500020000； 建立轴线层，画定位轴线； 建立墙线层； 在轴线层上偏移轴线成墙线：a. 通过圆角，半径为0，倒圆角，去掉超出的部分；b. 选定全部墙线，把其移动到墙线层上；c. 把点画线的墙线改变成实线；d. 通过修剪，确定门洞。B. 设置图纸，15002000； 建立轴线层，画定位轴线； 在轴线层上偏移轴线成墙线：a. 通过圆角，半径为0，倒圆角，去掉超出的部分；b. 选定全部墙线，把其移动到墙线层上；c. 把点画线的墙线改变成实线；d. 通过修剪，确定门洞。C. 设置图纸，15002000； 建立墙线层； 在轴线层上偏移轴线成墙线：a. 修剪掉超出的部分；b. 选定全部墙线，把其移动到墙线层上；c. 把点画线的墙线改变成实线；d. 通过修剪，确定门洞。D. 设置图纸，15002000； 建立轴线层，画定位轴线； 建立墙线层； 在轴线层上偏移轴线成墙线：a. 通过圆角，半径为0，倒圆角，去掉超出的部分；b. 把点画线的墙线改变成实线；c. 通过修剪，确定门洞。二、简答题25. 图1表格中的图纸是土木工程中常采用的。在AutoCAD2007中建立A0图纸，请把图纸建立后的文件取名为：1_1A0, 1_2A0, 1_5A0,1_10A0，并描述其建立的步骤。图126. AutoCAD2007中db_samp文件位于 *：Program FilesAutoCAD 2002sample中。请叙述找到它，打开它，然后关闭它的步骤。27. 试述如何启动AutoCAD。28. 启动AutoCAD通常采用哪两种方法？29. 试述安装AutoCAD2007中文版的步骤。30. 试述如何设置图纸A2,A3,A4,A5图形界限。31. 试述如何进入、退出AutoCAD2007中文版。32. 试述如何设置A4图纸的环境变量。33. 叙述用建立的Mytemp2绘制图2所示螺帽的步骤。图 234. 什么叫界标点，教师经常使用界标点来进行了那些操作？35. 自己根据实际的工字钢型号确定尺寸。在AutoCAD中要使用下列工具：直线、偏移、修剪、倒园角，叙述在AutoCAD2007中完成工字钢界面图形的过程。36. 试详细叙述画图12的步骤。 图1237. 试述擦除Program FilesAutoCAD sampledb_samp文件中一个桌子上的xx，又不保存这一操作的步骤。38. 直线的边缘上的界标点变红后，直接可以进行哪些操作？如果该界标点在直线的中间，可以直接进行的操作是什么？39. 试述通过修剪和列阵完成图示炉盘的步骤。图540. 试述画如图所示的一道门的步骤。图641. 1800的浴缸尺寸如图，试述浴缸的步骤。42. 试述用绘图点定数等分和点样式，把一段弧分成如图所示的8等分的步骤。43. 试述按图示尺寸画马桶的步骤。图44. 在AutoCAD中划出下图中门栓，试述不标注其尺寸，完成它的步骤。图945. 试叙述建立一个新图后，如何建立它的层？46. 试述建立一个层以后，需要建立的相应内容有哪些？47. 试述步骤：建立一个名为Mytemp的文件，建立8层，使每一层的颜色都不一样。48. 卫生间如图所示，需要布置门、浴缸和马桶。它们都是通过块插入的实现的，试述如何插入门、浴缸及马桶的块。画好的卫生间如图10。图 1049. 试述制作块的步骤。50. 用建立的Mytemp1绘制如图所示的螺帽，并把其制成名为RUNDHD的块。图 51. 试述建立一个新文件后，在其中按1：1的比例插入两个块文件的步骤。52. 回答什么叫模型空间，什么是图纸空间？其作用的不同在于什么？可否用图纸空间来进行住宅楼的设计？53. 试述填充卧房地面的步骤。54. 试述做好套房的块后，拼装单元的步骤（图）。图 55. 试述按照标注的尺寸画出套房平面轮廓，不标注尺寸（如下图）的主要步骤。56. 试述标注尺寸首先要对标准进行哪些设定，用什么工具、在那里设定？57. 试述把图A变成图B的步骤。58. 试述标注图套房尺寸的步骤。图三、判断改错题（略）答案一、单选题1. 启动AutoCAD是（ D ）。D.去掉以上选择中的“只能”后，都可以。2. 要擦除AutoCAD中一个对象的方法是（A）。A.打开具有这一对象的文件，选中要擦除的对象，然后删除它。3. 打开一个名为Latch.dwg的文件的步骤是（D）。D. 把以上三种方法去掉“不”以后都可以。4. 画出门栓的步骤是（ A ）。A.启动AutoCAD，建立一个新文件，文件名定为Latch。进入图形编辑器时，利用直线命令画出门栓的直线部分。在图示的位置开始画线，然后由键盘输入相对坐标，例如，输入400180，便从右向左画出一条400单位线段。画一条弧线作为曲线部分，即单击绘图工具条上的圆弧工具钮中的起点、圆心，角度。利用端点，选取弧的端点，以开始画弧。按照命令行中的提示，完成圆弧。完成矩形的部分。5. 绘制的步骤，第（D）步是错误的。A. 用Line命令画一个高70宽80单位的方框B. 穿过方框中心画一条垂线C. 把上、下线偏移8单位，把中心线左右偏移4单位。D. 通过一点打断，删除两偏移线之间的方框边线E. 修剪三条中心垂线之间的上、下偏移线F. 设倒角半径为1，然后将垂直偏移线与水平偏移线的连接处倒角处理G. 删除中心垂直直线，此时便完成了工字梁截面图。6. 在一个dwg文件里，共建立8层，并且给各层(B)颜色。B.不同的7. 使用创建块命令可将（D）变成磁盘里的文件。D.包括ROUNHD和FILLHD的任何DWG文件。8. 各种各样的图面安排，可以有计划地建立一些文件来存放它们。步骤（C）是错误的。C.使用拷贝的工具，找好拷贝点的位置，把其转换成TABL1的文件。把PART1的四条边上通过拷贝的拼接，成为图3。图1图2图39. 设置图纸A1,A2,A3,A4图形界限，以下错误的是（C ）。C. A3297420 ；10. 设置A4图纸的环境变量是（ A）。A、环境变量包括菜单栏的格式中，是对单位和图形界限进行设定。A4图纸的图形界限是：长度，选小数；精度选0；单位选毫米；方向控制选东；指定左下角点的坐标210，然后指定右下角点的坐标297。11. 通过修剪和列阵完成图示炉盘的步骤是（D）。D. 画炉盘的圆圈。画一直线，为炉架的长度。对此线段进行列阵，采用旋转的方式。完成后做成块。对此块进行矩形列阵。画上边界。12. 画如图所示的一道门的步骤，是（ D）。D. 用直线工具按40800尺寸画矩形；以起点、圆心、终点三点画弧，半径为800mm。13. 1800的浴缸尺寸如图7，下述画出浴缸的步骤中（C）是正确的。C. 画矩形8001800； 两次偏移矩形各边，偏移量50，图a； 如图a，用圆弧连接； 修剪，如图b； 倒圆角，半径R=50，如图c。14. 用绘图点定数等分和点样式，把一段弧分成如图所示的8等分的步骤是（B）。B.画一段弧。在格式中选择点式样，比如X形点式样。绘图点定数等分：选择画好的弧为定数等分的对象；命令行在输入线段等分数目时，输入8；回车。15. 按图示尺寸画马桶的步骤是（B）。B.画矩形150400；画椭圆与矩形底边相切，用轴、端点画椭圆长轴490，短轴400；画矩形和椭圆共同的对称轴，左右偏移100，偏移矩形的下边100；修剪完成马桶。16. 试述建立一个层以后，需要建立的相应内容是（B）。B名称、颜色、线型和线宽。17. 卫生间如图所示，需要布置门、浴缸和马桶。它们都是通过块插入的实现的，插入门、浴缸及马桶的块，画好的卫生间如图10的步骤是（D）。D. 插入门：a) 按门的宽度打断插入门的墙；b) 插入门时按照题图旋转到准确位置。插入浴缸到指定位置，需注意的：a) 基点与房间位置的对应；b) 如果块是水平的，需首先旋转，再移动到位。插入马桶：a) 先插入马桶到任意位置，根据基点和方位，修正成图示样式；b) 在放置处用辅助线画出基点；c) 把马桶放到基点上。18. 卫生间如图所示，需要布置门、浴缸和马桶。它们都是通过块插入实现的，插入门、浴缸及马桶的块，画好的卫生间如图10的步骤是（D）。D. 插入门：a) 按门的宽度打断插入门的墙；b) 插入门时按照题图旋转到准确位置。插入浴缸到指定位置，需注意的：a) 基点与房间位置的对应；b) 如果块是水平的，需首先旋转，再移动到位。插入马桶：a) 先插入马桶到任意位置，根据基点和方位，修正成图示样式；b) 在放置处用辅助线画出基点；c) 把马桶放到基点上。19. 绘制如图所示的螺帽，并把其制成名为RUNDHD的块的步骤是（ C ）。 C. 建立合适的图纸，取名。 在0层上绘制直径为4000的圆。 过圆心绘制正交的十字。 修剪掉圆的下半圆。 左右偏移保留的上半圆的对称轴。 向上偏移半圆的玄。 通过修剪如图所示。 输入恰当的ROUNDHD。点击所要移到第二层上的对象，全部选中后，在层的下拉菜单中点击第二层。20. 试述建立一个新文件后，在其中按1：1的比例插入两个块文件的步骤是（B）。B. 新文件为用A3的图纸按1:10建立模型空间。 点击工具条上的插入块按钮。 在出现的插入选项卡中点击浏览按钮。 从中选择Mytemp1，插入FILLHD。 点击工具条上的插入块按钮。 在出现的插入选项卡中点击浏览按钮。 从中选择Mytemp2，插入ROUNDHD。21. 模型空间和图纸空间的含义和作用是（ A ）。不能用图纸空间来进行住宅楼的设计。A. 打开AutoCAD2007，得到可以绘图的空间，就是模型空间。在图纸空间窗口的底部有模型的标签。模型空间使用AutoCAD2007进行设计的空间。 图纸空间是把模型空间的对象打印到图纸上的空间。只有在有了绘图机或打印机的前提下才能对图纸空间进行设定。在图纸空间可以显示模型空间的局部。在图纸空间也可以进行模型空间绘制图形的几乎所有操作，但它只能出现图纸空间，而不能出现在它以外的空间。 用图纸空间来进行住宅楼的平面图设计，它不能呈现在模型空间，许多进一步操作和需要操作难以完成。22. 以下（ B ）是填充卧房地面的步骤。B.在绘图工具条上选择填充；在跳出的窗口中，选择拾取点；在图形上选择拾取点的区域后，按键盘上的ESC键；选择图案、尺寸、比例；预览，调整；确定。23. 做好套房的块后，按（D）拼装单元的步骤。D. 在恰当的位置处，插入套房的块，拼装块的步骤的选择：a) 重新插入块；b) 拷贝原来的块到新的位置；c) 对称；d) 以重新插入块来说明。 插入新的块：a) 块插入后不能有的重叠的部分；b) 插入块时候，基点的位置正好能使插入的块与原来的块相接。24. 按照标注的尺寸画出套房平面轮廓，不标注尺寸（如下图）的主要步骤是（A）。A. 设置图纸，1500020000； 建立轴线层，画定位轴线； 建立墙线层； 在轴线层上偏移轴线成墙线：a. 通过圆角，半径为0，倒圆角，去掉超出的部分；b. 选定全部墙线，把其移动到墙线层上；c. 把点画线的墙线改变成实线；d.通过修剪，确定门洞。二、简答题25. 图1表格中的图纸是土木工程中常采用的。在AutoCAD2007中建立A0图纸，请把图纸建立后的文件取名为：1_1A0, 1_2A0, 1_5A0,1_10A0，并描述其建立的步骤。图1解答：以1_1A0为例，其余类似。其意思是建立A0的图纸，比例为1:1.1) 单击新建，点击使用向导，在点击高级设置。点击确定。2) 在选择测量单位中选择小数。精度选择为0，点击下一步。3) 选择角度的测量单位中选择度/分/秒，精度自动改变后，点击下一步。4) 选择角度测量的起始方向中，选择东，然后点击下一步。5) 选择角度测量的方向时，选择逆时针，然后下一步。6) 输入要用全比例单位表示的区域时，宽度中输入1189，高度中输入841，然后点击完成。如果是其他比例的A0图纸，只是宽度和高度中输入的不同，其值是本题中国际标准mm表示的工作区中的A0那一列。26. AutoCAD2007中db_samp文件位于 *：Program FilesAutoCAD 2002sample中。请叙述找到它，打开它，然后关闭它的步骤。解答：a) 启动AutoCAD2007中文版。b) 在开始的窗口中点击打开文件夹的工具按钮。c) 点击浏览按钮。d) AutoCAD2007中文版sampledb_sample。e) 关闭可以有三种方法f) 文件关闭。g) 点击菜单栏中的最左边的关闭按钮。点击AutoCAD2007标题栏上的关闭按钮，这样不仅关闭了db-sample，而且也关闭了AutoCAD2007中文版27. 试述如何启动AutoCAD。解答：a. 在桌面上双击AutoCAD2007中文版的图标，可以启动AutoCAD2007。b. 开始程序AutoCAD2007中文版AutoCAD2007中文版，可以启动AutoCAD2007。28. 启动AutoCAD通常采用哪两种方法？解答：a. 通过双击桌面上的AutoCAD2007中文版的图标直接启动。b. 开始程序AutoCAD2007中文版AutoCAD2007中文版来启动。29. 试述安装AutoCAD中文版的步骤。解答： 放入AutoCAD2007的光盘，安装就会自动进行，要注意的就是使用的计算机的配置，比如内存和CPU的速度。配置要与要求相适应。也可以从网站上下载安装。30. 试述如何设置图纸A2,A3,A4,A5图形界限。解答：在格式下拉菜单中的格式中，定义分别指定4种图纸的图形界限。指定左下角点。然后指定右上角点。31. 试述如何进入、退出AutoCAD中文版。解答：
