产品规格书.docx

NO.:PS091101

上海徕木电子股份有限公司

SHANGHAI LAIMU ELECTRONICS CO., LTD.

产品规格书

PRODUCT SPECIFICATION

顾客：
Client：
产品名称：
Connector
Product Name:
产品编码：
/
Part Number
版本号：
/
Version Number：

制定审核
EditCheck
上海市松江区洞泾镇洞薛路651弄88号
徕木：
Laimu：
Auto Meter Connector
（汽车仪表连接器）

SEE TABLE

/

批准
Approval
邮编：201619

No.88 Lane 651 of Dongxue Road,Dongjing Town Songjiang District,Shanghai City
Tel: [phone] Fax: [phone]

Page 1 of 11
Zip: 201619

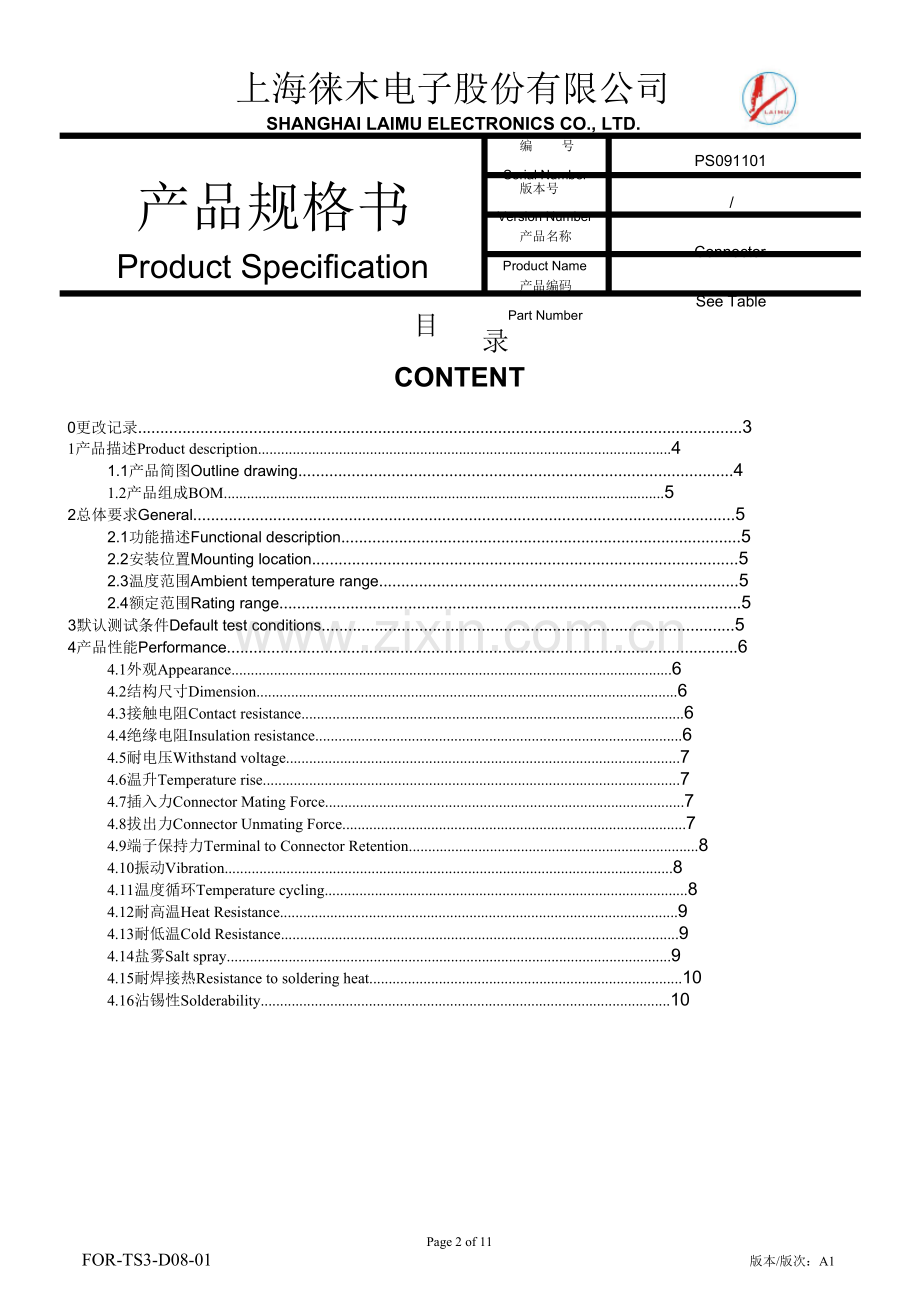

上海徕木电子股份有限公司

SHANGHAI LAIMU ELECTRONICS CO., LTD.

编 号
PS091101

Serial Number

产品规格书

Product Specification

目
版本号
/
Version Number
产品名称
Connector
Product Name
产品编码
See Table
Part Number
录

CONTENT

0更改记录........................................................................................................................................3

1产品描述Product description...........................................................................................................4

1.1产品简图Outline drawing..................................................................................................4

1.2产品组成BOM..................................................................................................................5

2总体要求General..........................................................................................................................5

2.1功能描述Functional description..........................................................................................5

2.2安装位置Mounting location................................................................................................5

2.3温度范围Ambient temperature range.................................................................................5

2.4额定范围Rating range........................................................................................................5

3默认测试条件Default test conditions.............................................................................................5

4产品性能Performance...................................................................................................................6

4.1外观Appearance..................................................................................................................6

4.2结构尺寸Dimension.............................................................................................................6

4.3接触电阻Contact resistance...................................................................................................6

4.4绝缘电阻Insulation resistance...............................................................................................6

4.5耐电压Withstand voltage......................................................................................................7

4.6温升Temperature rise............................................................................................................7

4.7插入力Connector Mating Force.............................................................................................7

4.8拔出力Connector Unmating Force.........................................................................................7

4.9端子保持力Terminal to Connector Retention...........................................................................8

4.10振动Vibration....................................................................................................................8

4.11温度循环Temperature cycling..............................................................................................8

4.12耐高温Heat Resistance.......................................................................................................9

4.13耐低温Cold Resistance.......................................................................................................9

4.14盐雾Salt spray...................................................................................................................9

4.15耐焊接热Resistance to soldering heat.................................................................................10

4.16沾锡性Solderability..........................................................................................................10

Page 2 of 11

FOR-TS3-D08-01 版本/版次：A1

上海徕木电子股份有限公司

SHANGHAI LAIMU ELECTRONICS CO., LTD.

编 号
PS091101

Serial Number

产品规格书

Product Specification

0更改记录

序号 版本号 更改前描述
No.： Version Description Before Modification
Number

1

2

3

4

5

6
版本号
/
Version Number
产品名称
Connector
Product Name
产品编码
See Table
Part Number

更改后描述 批准 日期
Description After ModificationApprovalDate

Page 3 of 11

FOR-TS3-D08-01 版本/版次：A1

上海徕木电子股份有限公司

SHANGHAI LAIMU ELECTRONICS CO., LTD.

编 号
PS091101

Serial Number

产品规格书

Product Specification

1产品描述Product description
1.1产品简图Outline drawing

适用于本规格书的产品系列，如下表：
P/N.料号No. No. of PIN Color A

1.2产品组成BOM
1.2.1接触件：黄铜,底镀镍，整体镀锡；
版本号
/
Version Number
产品名称
Connector
Product Name
产品编码
See Table
Part Number

B C D E F

Contact：Brass, Pure Tin plated over Nickel under plating；

1.2.2塑料本体：PBT+GF15；

Housing：PBT+GF15；

2总体要求General

2.1功能描述Functional description

本产品主要适用于汽车仪表控制模块与线束的电力信号传输与连接。

This product performs the task of making the electrical connection of automotive meter control

system and wireharness.

2.2安装位置Mounting location

本产品安装于汽车仪表控制模块的PCB板上；

The palce of this product fixed to the PCB of automotive meter control system；

2.3温度范围Ambient temperature range

贮藏温度Stockage temperature：- 30℃～+80℃

工作温度Working temperature：- 30℃～+105℃(潜在最高温度Potential Peak Temperature)

2.4额定范围Rating range

产品额定电压Voltage Rating：12V DC;

产品额定电流Current Rating：3A Continuous Maximuim。

Page 4 of 11

FOR-TS3-D08-01 版本/版次：A1

上海徕木电子股份有限公司

SHANGHAI LAIMU ELECTRONICS CO., LTD.

编 号
PS091101

Serial Number

产品规格书

Product Specification

3默认测试条件Default test conditions
版本号
/
Version Number
产品名称
Connector
Product Name
产品编码
See Table
Part Number

在具体试验方法中如无其他规定，试验样品应先在下述条件下放置24h后，然后再进行试验，样品的预处理

条件和和默认的试验条件如下：

环境温度：(18～28)℃

空气相对湿度：45%～75%

大气压力：86kPa～106kPa

All test samples shall be preconditioned at(18～28)℃and 45%～75% relative humidity for 24h

Before the start of any test.All test shall be carried out at following basic condition:

Ambient temperature: (18～28)℃

Relative humidity: 45%～75%

Atmospheric pressure: 86kPa～106kPa

Page 5 of 11

FOR-TS3-D08-01 版本/版次：A1

上海徕木电子股份有限公司

SHANGHAI LAIMU ELECTRONICS CO., LTD.

编 号
PS091101

Serial Number

产品规格书

Product Specification

4产品性能Performance
项目测试设备引用标准
ItemEquipmentReference

照相机、摄像
目视检查
机、 放大镜等放
版本号
/
Version Number
产品名称
Connector
Product Name
产品编码
See Table
Part Number

规格要求
测试条件和方法
Requirement
Condition & Method
1.塑料件表面应无明显疤痕、凹
陷、开裂及影响使用的变形。
2.金属件表面无锈蚀、氧化 、无
明显的机械损伤等缺陷。
3.标志、其它零部件外观符合相应

视力：1.0以上

规范。

大设备（如需
要）
外观 相应图纸：4.1
Camera,
AppearanceDrawing:
Video
Recorder,
Magnification
Apparatus
(as required)

游标卡尺、 投影
仪
4.2结 构 尺 寸相应图纸：
Calipers,
DimensionDrawing:
projecting
apparatus

QC/T
4.3接 触 电 阻毫欧姆电阻分
417.1-2001车用
选仪Contact
电线束接插器(第
resistanceOhmmeter
4.8项)

绝缘电阻表或
绝缘电阻测试
QC/T
4.4绝 缘 电 阻仪
417.1-2001车用
Insulation
megohmeter
电线束接插器(第
resistance
or insulation
4.12项)
resistance
tester

FOR-TS3-D08-01
照明： 200～300）lx（
1. Plastic part: smooth and flat
目测距离： 0.3～0.5）m （
surface without discolor, broken,
crack, distortion defects is
Visual examination
acceptable.
vision: > 1.0，at normal strength of
2. Metal part: bright and even
vision and color perception.
surface without rust, oxide, fog
Illumination:（200～300）lx and obvious physical damage
Viewing distance:（0.3～0.5）m defects is acceptable.
3.The contact crimp，
identification, other component
shall be checked against the
relevant specification.

用符合详细规范(或设计图样)精度要求
符合图纸要求的游标卡尺、投影仪进行测量。
The dimension accord with the
part drawing. Use calipers or projecting apparatus to
measure the dimension.

在受测连接器之公母端子对上施加12
VDC Max.、1A开路电流条件下测试
Contact resistance:
10 mMax.(Initial)
Mated contacts assembled in housing
20 mMax.(Final).
subject to 12VDC Max., open circuit at
1A.

将试验样品的所有接端交错连接成两组，
再施加规定的试验电压，测量绝缘电阻。
测量电压：500V DC（干区）
插接件间的绝缘电阻应至少为
Apply 500V DC voltage (desiccation
100M
bound:) between all contacts connected Insulation resistance for
desiccation bound: 100MMin together and a metal foil surrounding
the housing. In addition, apply the
voltage a different test sample to every
two adjacent contacts.

Page 6 of 11
版本/版次：A1

上海徕木电子股份有限公司

SHANGHAI LAIMU ELECTRONICS CO., LTD.

编 号
PS091101

Serial Number

产品规格书

Product Specification

项目测试设备引用标准
ItemEquipmentReference
版本号
/
Version Number
产品名称
Connector
Product Name
产品编码
See Table
Part Number
规格要求
测试条件和方法
Requirement
Condition & Method

先将试验样品的所有接端交错连接成两

组，

件，再施加规定的试验电压。相邻插接件

试验电压的作用下无闪络、飞弧或

之间或地线之间施加1000V（50Hz，有

击穿。

4.5耐 电 压
Withstand
voltage

温升 4.6
Temperature
rise

4.7插 入 力
Connector
Mating Force

4.8拔 出 力
Connector
Unmating
Force
耐压测试仪
417.1-2001车用 效值；1minute） 。
During this test, neither dielectric withstand
电线束接插器(第
voltage tester breakdown nor flash- over shall
4.13项)Apply an ac voltage of 1000V (50Hz) for
occur.
1 minute across all contacts connected
together and a metal foil surrounding
the housing.

将试验样品（两对配件）插合，通以规定 线束的各个插接器在插合时，通以
50A安 时 特 性
的电流，当热平衡后，用数显温度计测量 规定的电流后，其温升应不超过
试验台
接触处的温升，记录热电偶所显示的数 60℃。
或FLUK数 显 QC/T
值， 接点温升为热电偶记录的数值减去环
417.1-2001车用
温度计The temperature rise of each
境温度。(见图表一)
电线束接插器(第
contact shall not exceed 60℃50A
4.14项)characteristic
where the temperature rise Mate connectors and Carry rated
test-bed
equals the measured contact current load. After heat balance, use the
or FLUK
temperature minus the test thermometer to measure the
thermometer
ambient temperature. temperature. (Fig.1)

以100mm/min之间的恒定速度插入配对
QC/T
端，测试其公母端插入力
417.1-2001车用
测力计
Mating Force(N)：70N Max.
电线束接插器(第Force tester Measure the force required to mate
4.3项)connector using locking latch by
operating at 100mm a minute.

以100mm/min之间的恒定速度拔出配对
QC/T
端，测试其拔出力
417.1-2001车用
测力计
Unmating Force(N)：70N Max.
电线束接插器(第Force tester Measure the force required to unmate
4.3项)connector without locking latch set in
effect, by operating at 100mm a minute

Page 7 of 11

FOR-TS3-D08-01 版本/版次：A1

上海徕木电子股份有限公司

SHANGHAI LAIMU ELECTRONICS CO., LTD.

编 号
PS091101

Serial Number

产品规格书

Product Specification

项目测试设备引用标准
ItemEquipmentReference
版本号
/
Version Number
产品名称
Connector
Product Name
产品编码
See Table
Part Number
规格要求
测试条件和方法
Requirement
Condition & Method

以25～100mm/min之间的恒定速度拔出

QC/T

4.9端 子 保 持
417.1-2001车用
测力计力Terminal to
电线束接插器(第Force tester Connector
4.3项)Retention

USCAR 2-3
振动试验机
汽车连接器系统
4.10振 动
Vibration
性能标准（第Vibration
equipment
5.4.5项）

高低温交变湿
热试验箱
Temperature
chamber
QC/T
4.11温度循 环capable of
417.1-2001车用
changing from
Temperature
电线束接插器(第
one
cycling
4.22项)temperature
extreme to the
other within
the specified
transition time

FOR-TS3-D08-01
端子，测试端子在塑件中的保持力
单根端子的最小保持力为20N。
Retention Force for a terminal 20
Operation speed: 25~100mm/min.
N Min.
Measure the force required to mate
connectors

产品应能经受X、Y、Z三个方向的扫频
振动试验。振动频率：2020020Hz， 试验后外观，
接触电阻， 绝缘电阻，
加速度44.1m/s 2， 扫描时间3分钟， X、插接件和电线压接处的电压降，均 在
Y、Z三个方向上分别持续振动3小时。要符合相应要求。有对配件的插接
器振动试验中，若接触电阻大于
7，瞬断持续时间应≤1µs。
Carry out the vibration with unmated
connectors:
The sample shall fulfill visual,
Vibration frequency: contact resistance, insulation
resistance and voltage drop tests
2020020Hz/3min.
after vibration. The time 2
Acceleration: 44.1m/s
discontinuity≤1µs（when R＞7）
Vibration direction: X,Y,Z
Duaration:3 hours each

耐温度变化试验，在不工作状态下进行。
试验温度范围-30℃~80℃，在每一种温
度中的暴露时间为3h，温度转换时间不
大于12min， 循环次数为5次。 在常温下
放置24h后检查。参数变化图见“图表
二” 。
外观无损伤,
Parts shall be placed in the chamber.
接触电阻20mMax.，
The Part shall then be cycled between
绝缘电阻100MMin.
temperature extremes for 5 cycles. The
time at the high/low temperature
Appearance No damage,
extremes is 3h. One cycle consists of
Contact resistance 20mMax.
low temperature dwell, transition to high
Insulation resistance 100MMin.
temperature, high temperature dwell,
and transition to low temperature. The
low temperature to high Temperature
transition or reverse sequence is
acceptable. The sample shall be
allowed to cool in air for 24 h.（See
Fig.2）

Page 8 of 11
版本/版次：A1

上海徕木电子股份有限公司

SHANGHAI LAIMU ELECTRONICS CO., LTD.

编 号
PS091101

Serial Number

产品规格书

Product Specification

项目测试设备引用标准
ItemEquipmentReference
版本号
/
Version Number
产品名称
Connector
Product Name
产品编码
See Table
Part Number
规格要求
测试条件和方法
Requirement
Condition & Method

按GB/T 2423.2试验Bd进行试验。

汽车电气设备基
本技术条件
(第4.10.2项 高 高低温试验箱
4.12耐 高 温
温试验) high-low
Heat
temperature General
Resistance
tester technology rules
of automotive
electronic
equipment

QC/T 413-2002
汽车电气设备基
本技术条件
(第4.10.1项 低 高低温试验箱
4.13耐 低 温
温试验) high-low
Cold
temperature General
Resistance
tester
technology rules
of automotive
electronic
equipment

QC/T
盐雾试验箱
417.1-2001车用
4.14盐雾Salt
电线束接插器(第spraySalt spray
4.16项)chamber

FOR-TS3-D08-01
品放入从室温开始的高温箱中， 达到规定
产品外观无变形，断裂，松脱等缺
的+120±3℃并保持72h，取出产品，在
陷，导通性能正常。
常温下保持24小时后完成测试。
After the test, there must be no
distortions, cracks, looseness,
According to GB/T 2423.2 testing item
etc.
Bd. Subject the sample to a
electrical circle normally。
temperature of（+120±3） for a period ℃
of 72hours. Then take out it and
finished test after 48 hours.

按GB/T 2423.1试验Ad进行试验。 将产
品放入从室温开始的低温箱中， 达到规定
的-40±3℃并保持72h，取出产品，在常
产品外观无变形，断裂，松脱等缺
温下保持24小时后完成测试。
陷，导通性能正常。
After the test, there must be no
According to GB/T 2423.1 testing item
distortions, cracks, looseness,
Ad.
etc.
Subject the sample to a tem
