LED路灯产品规格书.doc

1.1 A系列高亮节能LED路灯
含CRS-A-80W和CRS-A-240W两种型号。

CRS-A-240W
CRS-A-80W

表.2 A系列高亮节能LED路灯规格参数表
名称
A系列高亮节能LED 路灯
型号
CRS-A-80W
CRS-A-240W
流明数
7200lm
21600lm
色温
6000K
6000K
亮点灯数
24
72
消耗功率
80W
240W
有效功率
95%
95%
适用场所
次干道
主干道
灯具高度
6米
10米，12米
照明强度
25米长*6米宽/灯下30lux，远端8lux
40米长*10米宽/灯下70lux，远端8lux
输入电压
交流/220V
点灯方式
恒定直流驱动.
驱动模组
温度-30℃～+40℃, 驱动模组组合于灯具内或外
外观结构
铝合金灯壳含鳍片一体成型
灯罩材质
透明，抗紫外线PC材质
产品制程
采用平板热超导散热技术，符合国际ROHS环保规范
操作环境
无散热，风扇及冷凝器机制，操作结温67℃以下
接头规格
符合3C安全规范的电缆线
防尘防水
符合防水防尘IP65规范
灯体寿命
5万～10万小时

应用范围：适用于高速公路、城市主干道及次干道、体育场、人行道、居住区、工业区、广场、公园、学校、别墅、庭院等场所的路灯照明。或需要高品质照光的商场、剧院、高天井办公室和高屋顶工厂厂内之用。

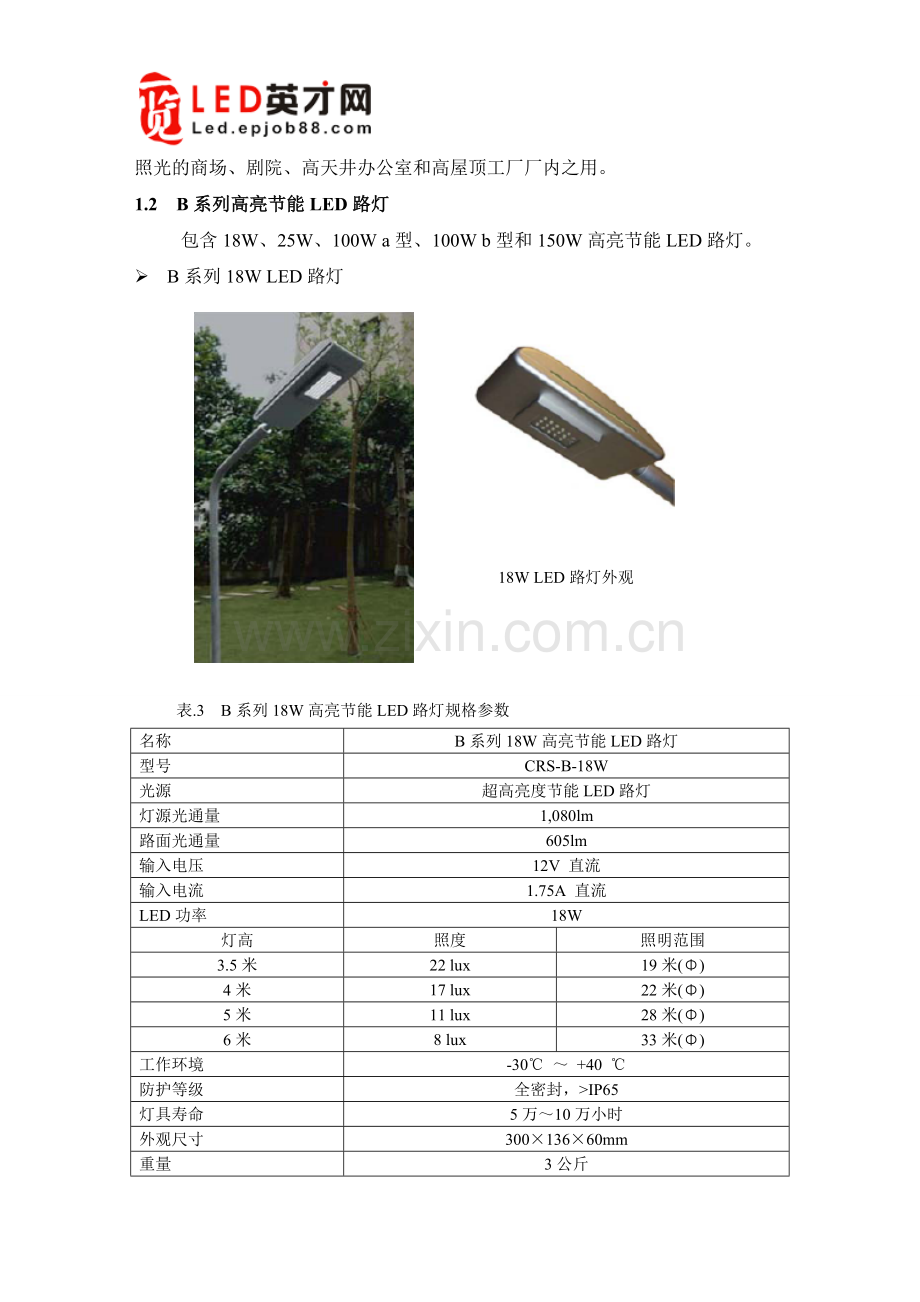

1.2 B系列高亮节能LED路灯
包含18W、25W、100W a型、100W b型和150W高亮节能LED路灯。
Ø B系列18W LED路灯

18W LED路灯外观

表.3 B系列18W高亮节能LED路灯规格参数
名称
B系列18W高亮节能LED路灯
型号
CRS-B-18W
光源
超高亮度节能LED路灯
灯源光通量
1,080lm
路面光通量
605lm
输入电压
12V 直流
输入电流
1.75A 直流
LED功率
18W
灯高
照度
照明范围
3.5米
22 lux
19米(Φ)
4米
17 lux
22米(Φ)
5米
11 lux
28米(Φ)
6米
8 lux
33米(Φ)
工作环境
-30℃ ～ +40 ℃
防护等级
全密封，>IP65
灯具寿命
5万～10万小时
外观尺寸
300×136×60mm
重量
3公斤
应用范围：适用于城市道路、居住区、工业区、人行道、广场、公园、学校、别墅、庭院等场所照明。 注：18W高亮节能LED路灯可搭配太阳能板使用。
Ø B系列25W LED路灯

25W LED路灯外观

表.4 B系列25W高亮节能LED路灯规格参数
名称
B系列25W高亮节能LED路灯
型号
CRS-B-25W
光源
超高亮度节能LED路灯
灯源光通量
1,500lm
路面光通量
1,000lm
输入电压
12V 直流
输入电流
2.45A 直流
LED功率
25W
灯高
照度
照明范围
3.5米
31 lux
38m(Φ)
4米
24 lux
44m(Φ)
5米
13 lux
50m(Φ)
6米
9 lux
55m(Φ)
工作环境
-30℃ ～ +40 ℃
防护等级
全密封，>IP65
灯具寿命
5万～10万小时
外观尺寸
300×136×60mm
重量
3公斤

应用范围：适用于城市道路、居住区、工业区、人行道、广场、公园、学校、别墅、庭院等场所照明。 注：25W高亮节能LED路灯适合搭配太阳能板使用。

Ø B系列100W LED路灯
含a和b两种型号产品。
a型，为天井（高屋顶）灯。

100W高亮节能a型LED天井灯

表.5 B系列100W高亮节能a型LED天井灯规格参数表

名称
B系列100W高亮节能a型LED天井灯
型号
CRS-B-100W
灯源
高亮度节能LED发光体
总光通量
5000lm
输入电压
48V 直流
输入电流
2.1A 直流
LED功率
100W
驱动电源
恒流源
操作温度
-30～40℃
防水等级
符合 IP 65
外观尺寸
500mm×500mm×104mm
重量
5公斤

应用范围：适用于仓库、温室、工厂、卖场等照明场所。

b型

100W b型LED路灯外观

表.6 B系列100W高亮节能b型LED路灯规格参数
名称
B系列100W高亮节能b型LED路灯
型号
CRS-B-100W
光源
超高亮度节能LED路灯
灯源光通量
8,000lm
路面光通量
5,350lm
等效替代
250W 钠灯
300W汞灯
输入电压
21V 直流
输入电流
4.90A 直流
LED功率
100W
灯高
照度
照明范围
7米
59 lux
38米(Φ)
8米
45 lux
44米(Φ)
9米
35 lux
50米(Φ)
10米
29 lux
55米(Φ)
11米
24 lux
60米(Φ)
12米
20 lux
66米(Φ)
散热专利技术
回路热管（LHP）
工作环境
-30℃～+40 ℃
防护等级
全密封，>IP65
灯具寿命
5万～10万小时
外观尺寸
580×250×120mm
重量
5.6公斤

应用范围：适用于城市道路、居住区、工业区、学校、别墅、庭院场所照明。
Ø B系列150W LED路灯
150W LED路灯外观
表.7 B系列150W高亮节能LED路灯规格参数
表

名称
B系列150W高亮节能LED路灯
型号
CRS-B-150W
光源
超高亮度节能LED路灯
灯源光通量
12,000lm
路面光通量
8,000lm
等效替代
400W 钠灯
450W汞灯
输入电压
49V 直流
输入电流
3.15A 直流
LED功率
150W
灯高
照度
照明范围
7米
71 lux
38米(Φ)
8米
55 lux
44米(Φ)
9米
43 lux
50米(Φ)
10米
35 lux
55米(Φ)
11米
29 lux
60米(Φ)
12米
24 lux
66米(Φ)
散热专利技术
回路热管（LHP）
工作环境
-30℃ ～ +40 ℃
防护等级
全密封，>IP65
灯具寿命
5万～10万小时
外观尺寸
580×315×120mm
重量
8.5公斤
应用范围：适用于高速公路及城市主道路。居住区、工业区、学校、别墅、庭院场所也可用。
