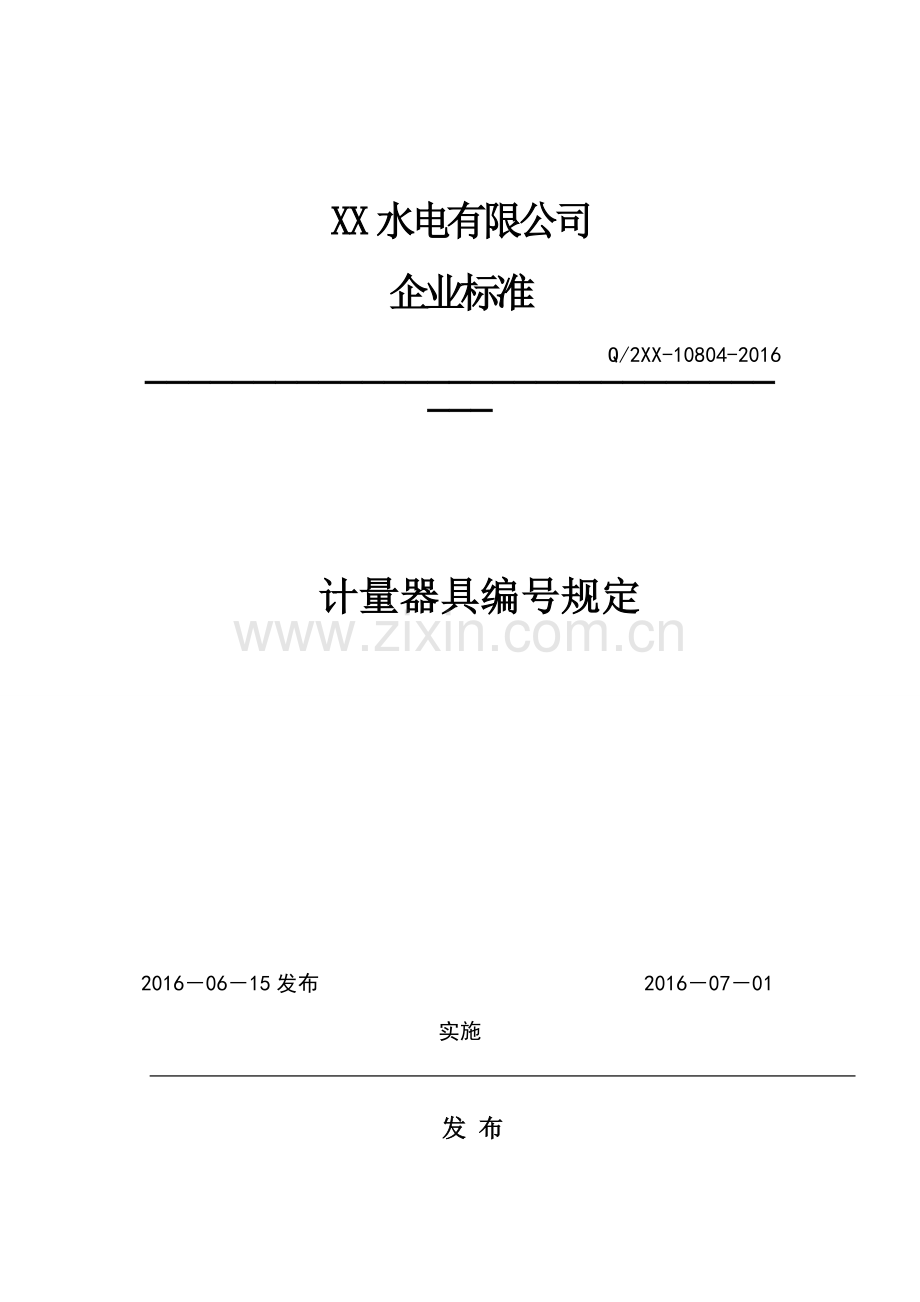

XX水电有限公司
企业标准
Q/2XX-10804-2016
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

计量器具编号规定

2016－06－15发布 2016－07－01实施

发 布

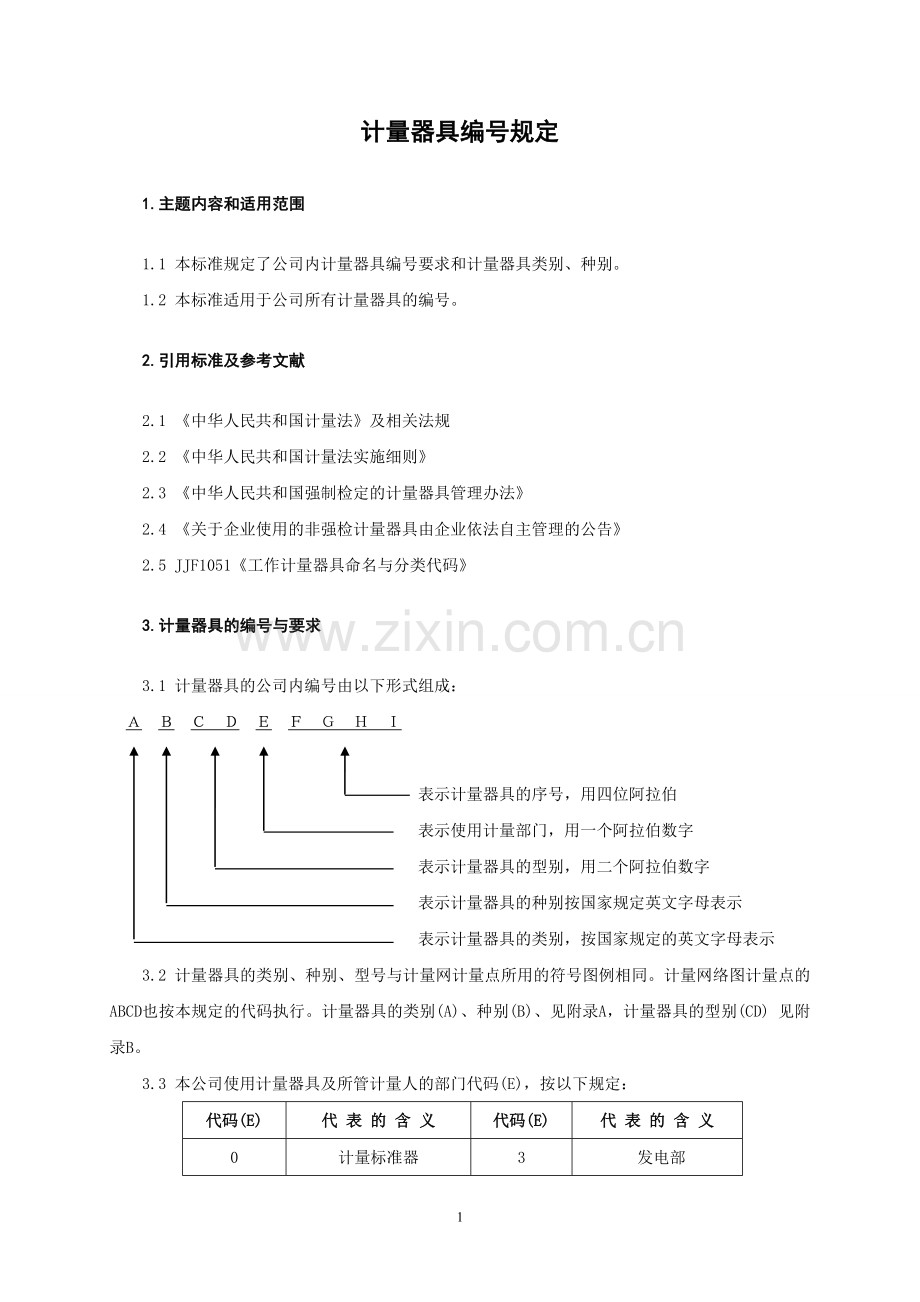

计量器具编号规定
1.主题内容和适用范围
1.1 本标准规定了公司内计量器具编号要求和计量器具类别、种别。
1.2 本标准适用于公司所有计量器具的编号。
2.引用标准及参考文献
2.1 《中华人民共和国计量法》及相关法规
2.2 《中华人民共和国计量法实施细则》
2.3 《中华人民共和国强制检定的计量器具管理办法》
2.4 《关于企业使用的非强检计量器具由企业依法自主管理的公告》
2.5 JJF1051《工作计量器具命名与分类代码》
3.计量器具的编号与要求
3.1 计量器具的公司内编号由以下形式组成：
　Ａ　Ｂ　Ｃ　Ｄ　Ｅ　Ｆ　Ｇ　Ｈ　Ｉ

表示计量器具的序号，用四位阿拉伯
表示使用计量部门，用一个阿拉伯数字
表示计量器具的型别，用二个阿拉伯数字
表示计量器具的种别按国家规定英文字母表示
表示计量器具的类别，按国家规定的英文字母表示
3.2 计量器具的类别、种别、型号与计量网计量点所用的符号图例相同。计量网络图计量点的ABCD也按本规定的代码执行。计量器具的类别(A)、种别(B)、见附录A，计量器具的型别(CD)见附录B。
3.3 本公司使用计量器具及所管计量人的部门代码(E)，按以下规定：
代码(E)
代 表 的 含 义
代码(E)
代 表 的 含 义
0
计量标准器
3
发电部
1
热 工 专 业
4
检修部
2
电 气 专 业
5
其 他
3.4 公司所有计量器具台帐、合格证、检定证书、检定结果通知书、试验(测试)报告等有关技术文件，凡涉及计量器具公司内编号均以本规定为准。
附　录　A
计量器具类别、种别　计量器具类别(A)
计 量 器 具 种 别 (B)
1、长度L
⑴ 端度仪器 G（包括厚、高度） ⑵ 角度仪器 A
⑶ 光洁仪器（F）
2、热学T
⑴ 温度仪器 T
⑵ 湿度仪器 K
3、力学F
⑴ 质量仪器 M
⑵ 容量仪器 C 　　　
⑶ 压力仪器 P
⑷ 转速仪器 N 　　　
⑸ 流量仪器 F 　　　
4、电磁E
⑴ 电压仪器 V
⑵ 电流仪器 I
⑶ 电阻仪器 R
⑷ 电容仪器 C
⑸ 电感仪器 H
⑹ 电功率仪器 P
⑺ 磁参数仪器 M
5、无 线 电
⑴ 电压仪器 U
⑵ 功率、能量仪器 P
⑶ 阻抗仪器 Z
⑷ 电容仪器 C
⑸ 电感仪器 L
⑹ 电阻仪器 R
⑺ 相位(差)仪器 4
⑻ 噪声系数仪器 F
⑼ 调制度仪器 M
⑽ 品质因数仪器 Q
⑾ 增益仪器 G
⑿ 驻波系数仪器 S
⒀ 台空系数仪器 D
⒁ 损耗仪器 S
⒂ 衰减仪器 D
⒃ 失真度仪器 V
⒄ 脉冲仪器 I
6、化 学
⑴ 成份分析仪器 A
⑵ 酸碱度仪器 B
⑶ 粘度仪器 V
7、时间频率H
⑴ 时间仪器 T
⑵ 频率仪器 F

附　录　B
计 量 器 具 的 型 号(CD)

长度线纹仪器：LS 长度端度（高度、厚度）仪器：LC
型号 (CD)
计量器具名称、精度
型号 (CD)
计量器具名称、精度
00
游 标 卡 尺
00
塞 尺
01
高 度 游 标 卡 尺
01
深 度 千 分 尺
02
深 度 游 标 卡 尺
02
尖 头 千 分 尺
03
外 径 千 分 尺1.0
03
螺 丝 千 分 尺
04
三点式内千分尺1.0
04
螺 丝 千 分 尺
05
千 分 表 1.0
05
齿 厚 千 分 尺
06
百 分 表 1.0
06
内 径 千 分 尺
07
内 径 量 表 1.0

08
钢 卷 尺 1.0

09
皮 尺

10
磁 电 式 仪 表

11
直 角 尺

12
刀 口 尺

力学真空仪器：FT

型号 (CD)
计量器具名称、精度
00
YBT系列台式真空表0.25
01
ZB系列精密真空表0.4
02
Z系列真空表1.5
03
ZX系列电接点真空表1.5

力学压力仪器：FP

型号 (CD)
计量器具名称、精度
型号 (CD)
计量器具名称、精度
00
压 力 表

01
电 接 点 压 力 表

02
数 字 压 力 表

附　录　B
计 量 器 具 的 型 号(CD)
热工温度仪器：TT　 电磁电压仪器：EV
型号 (CD)
计量器具名称、精度
型号 (CD)
计量器具名称、精度
00
标准水银温度计
01
直流电位计 0.01级以上
01
标准热电阻
02
标准电池 0.01级以上
02
其他标准温度表
03
直流分压箱 0.02级以上
03
数字温度巡测仪
04
电压互感器 0.01级以上
04
数字温度表1.0
05～10
公司最高等级其它电磁电压标准仪器
05
XCT系列调节动圈表1.
11
交直流电压表 0.1级
06
铜热电阻Cu50
12
直流电压表 0.2级以上
07
WXG系列电接点温度计
13
直流电压表 0.5级以上
08
工业用水银温度计
14
交直流电压表T系列 0.5级
09
双金属温度计
15
交直流电压表D系列 0.5级
10
体 温 计
16
本公司其他0.5级以上交流、直流、交直流电压仪器、仪表
11
医用精密温度计
21
直流电压表 1.5级
12
温湿度计
22
交流电压表T系列1.5级

23
交流电压表L系列1.5级

24～30
其他现场电压型盘表

31
电压感器 110KV 0.5

32

33
电压互感器、发电机出口及用分支0.5

34
电压互感器10KW厂用电0.5

35～40
其他现场安装互感器0.5

附　录　B
计 量 器 具 的 型 号(CD)
电磁电流仪器：EI
型号(CD)
计量器具名称、精度
型号 (CD)
计量器具名称、精度
01
电流互感器 0.1级以上
33
电流互感器、发电机及厂内分支路线路0.5
02
检流计 0.5级
34
电流互感器10KV
厂 用 电0.5
03
交直流电流表、伏安表 0.2级
35～40
其他现场安装互感器 0.5
04
互感器校验仪

05～10
其他公司最高等级电磁电流仪器(标准仪器)

11
直流电流表、伏安表0.2级

12
直流电流表 伏安表0.5级

13
交直流电流表T系列0.5级

14
交直流电流表D系列 0.5级

15～20
公司其他0.5级以上交流直流、交直流电流仪器、仪表

21
直流电流表1.5级

23
交流电流表L系列1.5级

24～30
其他现场电流型盘表

31
电流互感器 220KV 0.5

32
电流互感器 110KV 0.5

　　　　附　录　B
　　 　　　　　　　　　　　　 计量器具的型号(CD)

电磁电阻器具：ER 电磁电功率电能仪器：EP
型号(CD)
计量器具名称、精度
型号 (CD)
计量器具名称、精度
01
标准电阻 0.01级
01
交直流功率表 0.1级
02
精密电阻 0.02级以上
02
单相电能表 0.5级以上
03
电桥 0.02级
03
三相电能表 0.5级以上
04～10
其他标准电阻仪器
04
三相四线电能表 0.5级以上
11
兆 欧 表 500V
05～10
其他厂内最高等级标准电能电功率表
12
兆 欧 表 1000V以上
11
交直流功率表 D系列 0.5级
13
接地电阻测量仪
12
交直流功率表 T系列 0.5级
14
发电机等设备专用电阻测量仪
13～20
其他试验室型电功率(电能表)
15
电 桥 0.05级
21
交流功率表 D系列 2.5级
16
电 桥 0.01级以
22
交流功率表 L系列 2.5级

23
三相电度表、发电机出口及厂用分支0.5 0.1级

24
单相电度表 2.0级以下

25
三相电度表 2.0级以下

26
三相四线电度表 2.0级以下

27
三相电能表(无功)2.0级以下

28
三相四线电能表(无功)2.0级以下

29～40
其他现场安装的电功率电能表

　附　录　B
　　 　　　　　　　　　　　　 计量器具的型号(CD)

　　　　　　 长度角度仪器：LA 长度、光洁度仪器：LE
型号(CD)
计量器具名称、精度
型号 (CD)
计量器具名称、精度
01
游 标 量 角 器
01
光 洁 度 样 板
02
游 标 角 度 尺

热工温度仪器：TK
型号(CD)
计量器具名称、精度
型号 (CD)
计量器具名称、精度
01
除 湿 机
01
数 字 式 风 速 仪

02
轻便三杯风向风速表
