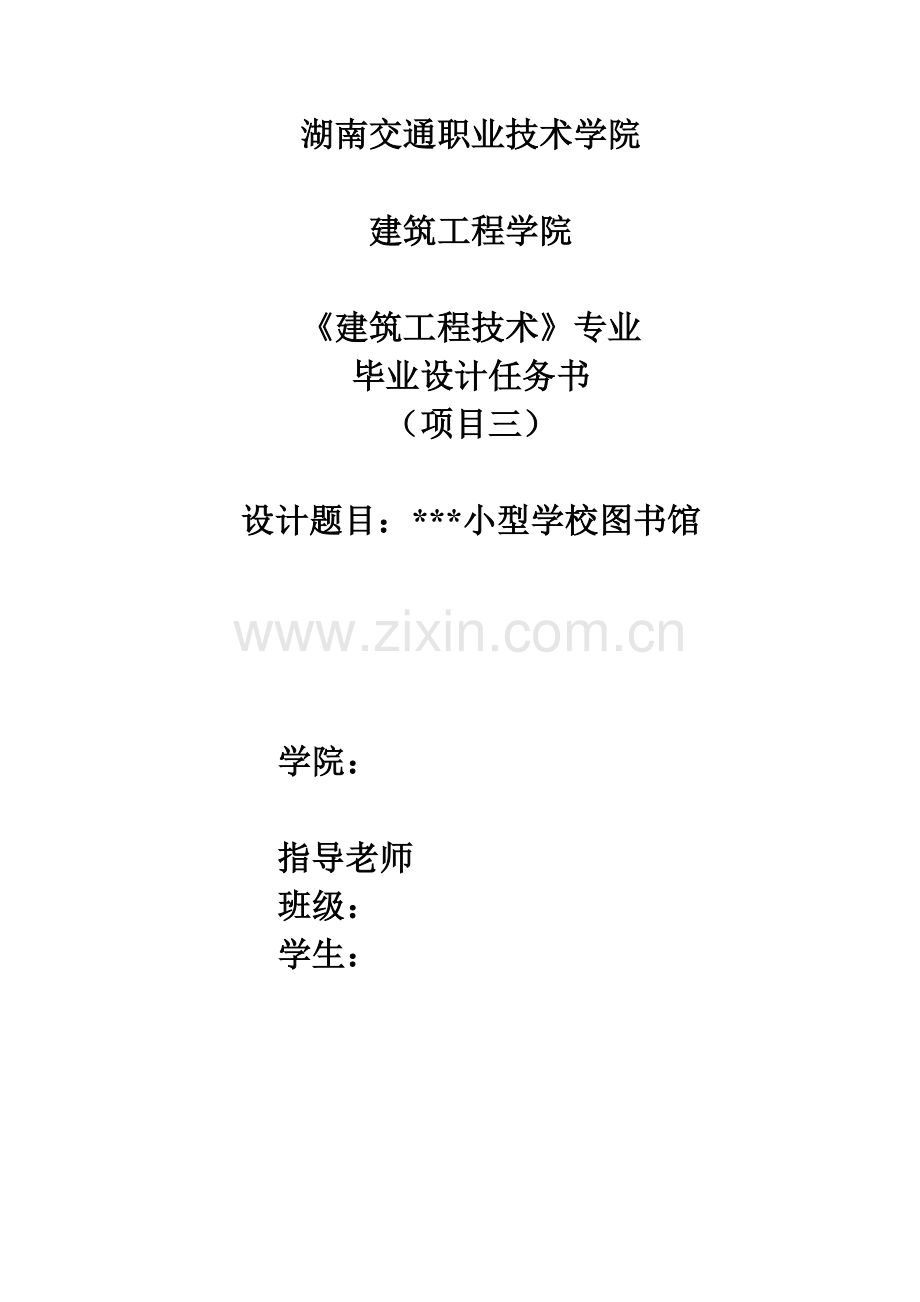

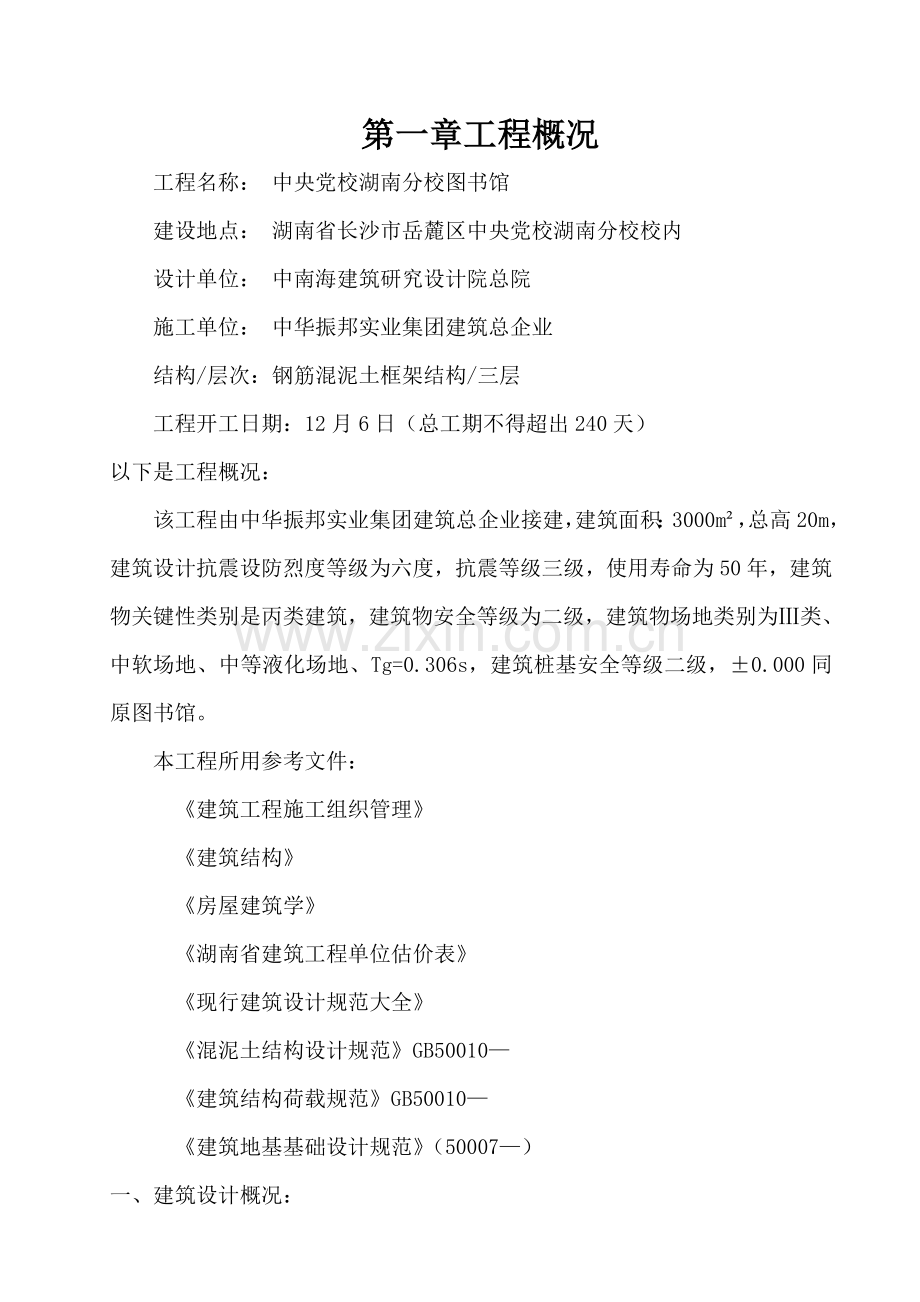

1、湖南交通职业技术学院建筑工程学院建筑工程技术专业毕业设计任务书(项目三)设计题目:*小型学校图书馆学院:指导老师班级:学生:第一章工程概况工程名称: 中央党校湖南分校图书馆建设地点: 湖南省长沙市岳麓区中央党校湖南分校校内设计单位: 中南海建筑研究设计院总院施工单位: 中华振邦实业集团建筑总企业结构/层次:钢筋混泥土框架结构/三层工程开工日期:12月6日(总工期不得超出240天)以下是工程概况:该工程由中华振邦实业集团建筑总企业接建,建筑面积:3000m,总高20m,建筑设计抗震设防烈度等级为六度,抗震等级三级,使用寿命为50年,建筑物关键性类别是丙类建筑,建筑物安全等级为二级,建筑物场地类别
2、为类、中软场地、中等液化场地、Tg=0.306s,建筑桩基安全等级二级,0.000同原图书馆。本工程所用参考文件:建筑工程施工组织管理建筑结构房屋建筑学 湖南省建筑工程单位估价表现行建筑设计规范大全混泥土结构设计规范GB50010建筑结构荷载规范GB50010建筑地基基础设计规范(50007)一、建筑设计概况:1墙基防潮:湘J95011/1,有地圈梁处不设。2地面做法:书库部分架空:水磨石楼面,湘J95015/3,铜条分格。门厅部分:花岗石地面,湘J950118/2;消防控制室:单层硬木地面,湘J950120/2;卫生间浅灰色防滑地砖地面详见湘J950114/2;其它部分:水磨石地面,湘J95
3、0110/2,铜条分格。3楼面做法:卫生间浅灰色防滑地砖楼面详见湘J950111/3;其它部分:水磨石楼面,湘J95015/3,铜条分格。4外墙粉刷:除注明外,均为淡青色弹性涂料墙面,湘J950122/65内墙做法:一层门厅部分:贴挂大理石墙面,湘J950125/5;卫生间:150300白色釉面砖墙面详见湘J950122/5,高度至板底;其它部分:乳胶漆墙面,湘J950115/5。6踢脚、台度:大厅部分,大理石踢脚、台度,湘J95016/4,踢脚高200;其它部分,水磨石踢脚、台度,湘J95015/4,踢脚高150,暗做。7水泥护角做法:水泥护角线湘J950130/58屋面做法:高聚物改性沥青
4、卷材防水屋面,湘J950122/7(B),乳化沥青膨胀珍珠岩找坡,最薄处709平顶做法:卫生间部分,板底喷涂平顶,湘J95013/8;其它部分,纸面石膏板吊顶(一),湘J950110/8,一层吊顶距地面3000,一层以上吊顶距对应楼面320010油漆:木质基层调和漆,湘J95013/9,木构件和砌体接触部分和不露面部分,涂水柏油防腐;金属基层,湘J950123/911其它:不锈钢楼梯栏杆及扶手、转折处栏杆及扶手湘J9401-1 30页;护窗栏杆参见湘J9401-1 30页;预埋件湘J95052/28;踏步防滑湘J95057/27;花岗石台阶湘J95017/11;散水做法:细石砼散水湘J9501
5、2/12;全部女儿墙及其它挑出墙面部分,均需做滴水线,并要求平直、整齐、光滑;卫生间墙体底部自现浇板面起做120高混凝土止水带。二、结构设计概况1钢筋为级钢、级钢、低合金盘元钢。2砌体:砌块Mu10、KM1型粘土空心砖用于框架填充墙,电梯井壁0.000以上采取Mu15粉煤灰砖,M10混合砂浆砌筑;粉煤灰砖Mu15用于0.000以下;砂浆:M7.5水泥砂浆用于0.000以下,M5混合砂浆用于0.000以上。3混凝土保护层厚度:板保护层厚15mm,梁、柱保护层厚25mm,基础保护层厚35mm。4梁、柱钢筋锚固长度:级钢当砼采取C20时,取30d,当砼采取C25时,取25 d,当砼采取C30时取20
6、 d;级钢当砼采取C20时,取40d,当砼采取C25时,取35 d,当砼采取C30时取30 d;当螺纹钢筋直径25 d时,其锚固长度可降低5d;板锚固长度5d5钢筋接头:当d22时,取1.2La,当d22时,采取机械连接。6其它:施工时各专业应亲密配合,全部孔洞须按图预留,不得随意凿洞;如遇过梁不能和梁适用时,过梁采取钢筋砼过梁,梁长=洞口宽+800;当墙长度7m时,墙内增设结构柱(GZ)见湘G9409;凡非梁上墙均采取轻质隔墙,容重5KN/m3。三、电气工程1工程为三级负荷,供电电源380/220,电缆穿管埋地引入,系统采取TNCS制,利用建筑物基础主筋作接地极,404镀锌扁钢引至底层总柜,
7、焊接,接地电阻小于42导线采取BV500型,除标注外照明回路2.5mm2,插座回路32.5mm2,穿PVC20沿板面、板逢、梁、现浇板暗敷,疏散指示线径采取31.5mm23本工程为三类防雷建筑,防雷接地和保护接地共用接地极,接地电阻小于44室内宽带网系统,信息点采取RJ45插头插座,86型50mm接线盒,水平子系统和垂直子系统经过双绞线直接将信息点和交换机相连。线缆敷设方法为吊顶内做桥架XQJC150X755电话线为四芯线,RVV40.5 1-3对穿PVC16 4-5对穿PVC20 6-7对穿PVC25 暗敷。6火灾自动报警系统及联动控制系统采取南湘消防集团生产盛华9400分布智能型火灾自动报
8、警系统及联动控制系统产品。火灾自动报警系统包含感烟火灾探测器、手动报警按扭、扬声器及消防广播主机、联动控制器、报警控制器等设备。四、给排水工程1管材:给水管采取PPR管;消防管道采取热镀锌钢管,丝接;排水管采取硬聚氯乙烯管。2消火栓箱采取铝合金消火栓箱,内配DN65,L=25m衬胶水龙带1条,水枪喷嘴直径为19mm,每个消火栓口径为65mm。3水泵接合器采取地上式,型号为SQ1004灭火器配置场所按中危级,A类火灾设计,灭火器选择磷酸铵盐干粉手提式灭火器,每具灭火器配置灭火等级为5A,最大保护距离为20m。第二章施工布署一、施工条件及特点1本工程交通方便,场地较小,在安全、交通、文明等方面全部
9、有要求,施工中应尤其注意文明施工问题。2本工程为钢筋混泥土框架结构,质量要求较高、工期较紧,为确保按期完工,施工中必需采取合理分段流水,平行和立体交叉作业施工组织方法,以加紧进度,缩短工期。3依据本工程结构特点,将科学而针对性地制订对主体施工等关键部位施工方法。二、施工布署1工程目标质量目标:合格(争取优良,优质结构)工期目标:240天安全目标:确保无重大伤亡事件2施工人员及机械设备安排依据工程实际需要,现场提供一台25TM塔吊作主体垂直运输使用,经计算,其机械性能、覆盖范围、垂直运输基础能满足施工需要。依据工程进度,配置一台井架用于装饰施工时垂直运输,具体安排见施工劳动力计划表和机械设备一览
10、表。水电安装和主体同时进行3施工阶段划分依据本工程特点及工期要求,落实先地下后地上、先深后、先结构后围护标准,确保连续施工,主体部分充足利用平面、空间和时间,组织平面立体流水交叉作业,为及早插入装修和各专业施工发明条件,做到科学管理,均衡施工。施工段关键包含:基础工程(挖土、承台垫层、承台及地梁钢筋砼、砖基础、土方回填)地上主体结构(钢筋砼结构,安装预留,砌体等)内外装饰(室内抹灰、外墙抹灰、吊顶、水磨石楼地面、铝合金门窗等)室外管线及设备安装、调试,收尾阶段。各阶段施工次序基础工程人工挖土清槽验槽承台垫层承台及地梁钢筋绑扎、立模、砼浇筑基础墙砌筑回填土地上主体结构工程模板和钢筋制作成型、放线
11、模板支撑、脚手架搭设柱钢筋绑扎柱模板安装浇筑柱砼铺梁底模梁钢筋绑扎安梁侧模铺楼板模板搁栅安装楼板底模楼板钢筋绑扎浇筑梁板砼养护、拆模。内外装饰A.室内装饰结构处理放线贴灰饼冲筋铝合金门窗框安装各类管道水平管安装抹灰管道试压吊顶地面清理面层门窗扇安装灯具、洁具安装调试、清理B.室外装饰结构处理弹线贴灰饼抹灰施工外墙弹性涂料内外装饰工程关键在于诸工种协调配合及相关成品保护。设备安装设备安装穿插于土建工程一直。4依据现场条件和工程所处位置,决定将建筑物南侧作为施工通道出入口,通道顶上用双层竹笆挡护,下口铺安全密网,以防杂物坠落,护头棚搭设要安全牢靠,脚手架外围全部用安全笆和绿网封闭。塔吊部署在拟建筑
12、物北侧2交D轴处,井架部署在拟建筑物南侧,材料堆放场地设在拟建筑物东侧,具体位置详见施工总平面部署。第三章关键施工方案一、基础工程1土方开挖开工前做好各级技术准备和技术交底工作(标高控制、开挖方案确实定)。土方开挖采取人工挖土方法。 开挖时,先开挖至坑底上表面200mm处,然采取人工一次且快速挖掘到位,不得超深,以防扰动底板土质。 由项目部指派专职测量人员做好标高、轴线及坡度控制工作,严禁超深超宽挖掘。 为了尽可能增大施工作业面,土方开挖时,除预留足够回填土方外, 余土随挖随外运。运土车辆出入大门要垫好草包,以防轮胎污染路面,同时派专员清扫路面泥土。基槽内设置集水坑,用潜水泵抽水,保持基坑不积
13、水。2钢筋工程(1)钢筋规格、品种必需符合设计要求,钢筋进场必需含有质保书,并应按要求取样复试,合格后分类堆放。进口钢筋除应做机械性能试验外,还应进行化学成份分析,合格后方可使用。 (2)、钢筋采取现场制作成型、现场绑扎方法,钢筋绑扎和钢筋锚固长度应根据设计图纸、施工规范及操作规程要求认真施工。 (3)、施工中,不准在已绑扎好钢筋上随意践踏,施工需要时,应在其上搭设临时架空操作平台,以确保已绑扎好钢筋位置正确。 (4)、钢筋绑扎完成后在自检合格基础上立即通知业主、监理及相关部门验收,并立即做好隐蔽工程验收签证手续。 (5)、基础钢筋连接本工程基础钢筋连接竖向采取竖向电渣压力焊、锥螺纹连接,横向
14、采取闪光对焊等连接方法。3模板本工程基础模板采取钢模,不符合模数处用木模配。钢模板选材、施工应按组合钢模板技术规范实施。在模板施工之前,由施工技术员对操作工人进行技术交底,以交清以下多个问题:(1)设计图纸中尺寸、轴线、标高、位置和预留孔洞、预埋件位置等。(2)所用模板材料及支撑材料品种规格和质量要求(3)模板制作、安装拆除方法、施工次序及工序搭接等操作要求。(4)质量标准、安全方法、成品保护等施工注意事项。支撑体系采取支撑斜钢管以增加模板刚度和稳定性。在基坑内打钢管桩,钢管入地最少2m,间距1.5m,作为斜撑支顶。模板拆除程序通常是后支先拆,先支后拆。4混凝土浇筑(1)首先要会同甲方、监理选
15、定在长沙市建筑市场上信誉良好砂石供给商,严格把好原材料质量关,立即按要求做好原材料检验复试工作,以确保砂石质量和施工进度。粗细骨料应有试验汇报及质保单,砂子选择中砂,细度模量2.40-2.90,级配良好,不含草根等杂物,含泥量不超出2%;石子粒径5-40mm,级配良好,含泥量不超出1%,含水率小于1.5%,压碎指标值不超出12%。(2)依据本工程特点,优先采取一般32.5级硅酸盐水泥,出厂时间不超出60天,亦不少于15天,并经复试合格后方可使用。(3)严格控制材料计量精度,砼使用材料每盘许可偏差不得大于:水泥、水1.2%;粗、细骨料2%。严格控制水灰比。(4)定量对砼进行坍落度抽检,同时派专员
16、做好砼试块,进行养护,并在要求时间送至检测中心试验。(5)混凝土养护因为砼施工时可能已进入冬季施工,已浇筑混凝土初凝后,应表面覆盖一层塑料薄膜,两层草垫,并加强保温养护方法。 5土方回填 (1)基础经过隐蔽验收后,将坑内积水、建筑垃圾清理洁净,方可组织土方回填。 (2)依据设计图纸要求确定回填土类别。土含水量不得超出规范要求范围。回填土内不得含有石块、碎砖、冻土、灰渣和有机杂物。回填土应对称进行,分层扎实,每层土虚铺厚度不宜超出300mm。 (3)分段回填,每层接缝处应作成斜坡形,上下层接缝错开距离应不少于1.0m。6基础工程采取技术管理方法施工前进行具体技术交底,认真检验现场施工准备工作,明
17、确各相关人员责任,加强监督工作,定时检验砼坍落度、入模温度,立即处理施工中发生问题,尤其是要加强砼表面覆盖和砼保温养护。浇筑混凝土前,全部预埋件应定位正确,固定牢靠。设备预留孔洞在浇筑时一次成形,严禁过后打凿。二、主体工程1模板工程(1)模板工程是本项目现浇砼结构关键工序,必需含有足够强度、刚度和稳定性。依据这些条件和本工程特点,结合招标单位要求和我企业施工优势,我们决定在本工程中采取胶合板作模板,50100木方作龙骨和搁栅,满堂钢管脚手架作支承固定系统。(2)现浇梁板:支撑系统采取钢管满堂架子,立杆支撑点下部垫以木板,为确保支模可靠,对模板支撑有必需作复核计算。现浇楼层结构施工模板全部采取为
18、胶合板,胶合板下铺放50100mm木方,间距500mm;用扣件式钢管脚手架搭设排架作为模板支架,排架间距双向700mm。(3)为确保模板施工质量,施工时必需做好以下几项工作:a立模前,首先做好测量放线工作,全部轴线标高全部必需引测复核,不可延用,方便立即调整误差。b立柱模板时,应认真清理柱施工缝表面杂屑、残留水泥砂浆及松动石子,将表面清洗洁净。同时,柱模板下必需留设清洗口。c模板安装过程中,测量人员要实施跟踪检验,对门窗洞口、预埋件位置、模板垂直度、几何尺寸、水平标高、轴线位置等,检验其是否符合设计要求。 d为了便于模板周转,柱模、梁侧模两套,梁、板底模及支撑系统配置三套。柱、梁等模板成型后均
19、应编号,以预防上层使用时混淆。为加紧周转,应降低因砼粘结对胶合板面损伤。模板拆除后,应立即清除粘结在其表面水泥浆,反复使用前须喷涂隔离剂。模板每次使用后应视其变形及损坏程度,立即组织整理或更换,确保达成优质结构标准。e砼浇筑过程中,应派专员进行检验观察模板外观形状,发觉问题立即处理。f砼达成拆除设计强度后方可进行拆模,拆除过程中必需遵照要求实施。2钢筋工程钢筋必需严格根据设计图纸及规范要求施工,同时方便钢筋绑扎和砼下料振捣。钢筋进场必需有出厂合格证或试验汇报,同时按要求取样复试,合格后方可使用。(1)钢筋制作成型钢筋全部在现场严格按设计及规范要求进行翻样、成型、制作。钢筋制作完成后,用塔吊运至
20、所需高度,制作成型钢筋堆放在塔吊臂旋转半径内,以免二次运输。(2)钢筋绑扎柱钢筋用塔吊吊至楼面就位绑扎,部分梁钢筋可绑扎成型,吊装就位。梁板钢筋绑扎时,必需和木工做好配合,交叉进行钢筋绑扎。梁板柱钢筋必需严格按设计图纸要求施工,在节点处钢筋要正确穿插,确保关键受力构件截面内钢筋受力力矩。注意成品、半成品保护,用脚手钢管焊成300mm高马凳上铺脚手板,做成走人通道,严禁将上层钢筋踩下去,并用砂浆层垫块控制保护层厚度,水泥砂浆垫块应预先预制,其厚度为设计及规范要求。在钢筋绑扎好后,即应绑扎好或垫好垫块,交付木工支撑或交付验收。柱中砖墙拉结筋采取在模板上用手电钻打孔预埋对应规格钢筋,柱内满足锚固长度
21、,柱外留10d,在砌筑墙体前焊接至设计长度。(3)钢筋连接电渣压力焊连接因为电渣压力焊接头质量稳定,能完全满足拉伸试验断于母材而不停于接头要求,其经济性又好,所以,对本工程竖向钢筋考虑采取电渣压力焊,对于电渣压力焊接头施工尤其注意以下几点:a钢筋端部浮锈、泥沙要清除。b大于22mm钢筋,和之配套焊机功率应确保。c在装入电渣时,应插捣均匀,确保钢筋鼓包均匀。d焊完后,应保留半小时后,再敲除渣壳,以减缓钢筋接头部位冷却速度。e钢筋接头部位鼓包量应基础满足1.5-1.6倍直径要求,且不低于4mm。f对钢筋接头抽样验收时, 要求接头单向拉伸试验断于母体,不停于接头。电渣压力焊焊接由持操作证专业班组操作
22、,并由钢筋工长具体负责,严格按不一样钢筋直径调整对应不一样工艺参数进行焊接,并注意接头清除油污、锈斑等,焊剂要防潮,必需时进行烘干,操作上注意焊剂装匀压实,合适延迟敲击渣壳。闪光对焊接头本工程框架梁及水平钢筋均采取闪光对焊施工。钢筋闪光对焊施工工艺有连续闪光对焊,预热闪光对焊及闪光预热闪光对焊三种,操作时依据钢筋直径大小,选择适宜焊接工艺。其具体操作要求为:a焊接前应检验焊机各部件和接地情况,适时调整变压器级次。b钢筋端头应顺直,15cm范围内铁锈、污物应清除洁净,两钢筋轴线偏差不得超出0.5mm。c采取预热闪光焊时,应做到一次闪光,闪平为准,预热充足,频率要高。d焊接完成,待接头处由白红色变
23、为黑色,才能松开夹具,然后平稳取出钢筋,以免产生弯曲。e当调换焊工或更换钢筋等级和直径时,应按要求制作对焊试样(不少于个)作冷弯试验,合格后才能成批焊接。全部焊接钢筋均需依据钢筋规格品种做好焊接试件质量检验。电渣压力焊操作中首先外观检验焊包外形及尺寸,要求接头外形应为圆滑环状,鼓包直径约为1.6倍钢筋直径。钢筋检验、复试要求见表一。 表一焊接形式取 样 方 法取样数量试验项目拉伸冷弯原材料任意两根钢筋切取422闪光 对焊成品中取样633电渣压力焊成品中取样33电 弧 焊成品中取样33钢筋锥螺纹连接施工工艺a、 工艺步骤:下料预先滚压丝上保护套、保护丝扣现场对接取得检测b、 锥螺纹钢筋连接优点:
24、等强级接头,100%发挥、级钢筋母材强度,质量很稳定,接头强度和扭紧力矩大小无关,不受劳工素质影响,连接速度很快。套管短螺纹扣数少,不需扭力扳手,切消一个接头仅需3040S,在停电、风雨状态下仍可施工。(4)各部位钢筋搭接、锚固均按施工规范和设计要求实施,钢筋绑扎完成在自检合格基础上立即通知业主、监理及相关部门验收,并立即做好隐蔽工程验收签证手续。3混凝土工程(1)水泥、砂石、钢筋应有质保书,材料应分别堆放,水泥应按优异场先用,后进场后用标准。(2)浇筑前应先将模板上垃圾、泥土和钢筋上油污、铁锈清除洁净,全方面检验钢筋、模板、预埋件、预留孔是否处理完成,检验其位置及数量是否和设计符合,做好隐蔽
25、工程验收,并做好向班组质量安全技术交底,浇筑时必需有业主和技术责任人签发浇筑令方可进行浇筑。(3)砼浇筑必需连续进行,如必需间歇,则其时间尽可能短,且应在砼初凝之前将砼浇筑完成。振捣砼应使砼表面展现浮浆和不再沉落。采取插入式振动器,振动砼移动间距,不宜大于作用半径1.5倍。振动器距模板距离不应大于振动器作用半径1/2,并尽可能避免碰撞钢筋、模板和预埋件等。(4)为确保浇筑砼整体性,振捣器应插入下层砼5cm,浇筑施工宜留设在结构受剪力较小且便于施工部位,浇筑完成后覆盖养护,养护时间不得少于昼夜。(5)要降低质量隐患,标准上不得留置施工缝,对于因施工工序或其它特殊原因留置施工缝,必需做有效处理,在
26、已硬化砼表面清除水泥薄膜、松动石子和软弱砼层,并冲洗洁净。浇筑前,先铺水泥浆或和砼成份相同水泥砂浆层,处理好砼施工缝,必需做好养护工作,养护不少于7天,且严禁上人踩踏。(6)砼终凝后3小时内,加盖草袋,且保温养护。(7)施工现场每100立方米砼每一班组必需留置2组试块,其中一组试块标准养护,另一组试块和现场同条件养护,试块提取养护、送检按建筑工程质量监督部门相关文件所要求程序进行。4砖砌体工程(1)砌筑要求a按模数制好砼木砖,木砖必需经过防腐。b依据建筑平面图将柱中预留拉筋调直,将结构柱中预留拉筋调直,然后进行焊接,拉结筋要求按图纸要求布设。c在墙体上留设临时过人洞,应在洞两侧埋置26.550
27、0拉结筋,洞口顶部应搁置预制砼过梁。洞口尺寸不应超出1000mm1800mm,补洞时砂浆强度等级应提升一个等级,并填补密实。(2)当梁板砼强度达成拆模要求后开始拆模,拆模完成即开始墙体砌筑。(3)墙体砌筑时必需严格根据规范要求进行,但尤其应注意做好以下多个方面:a墙至顶部留二至三皮砖,待三天后斜塞。b外墙框架交接处,必需刮出20mm深缝,并钉300mm宽钢板网,用于填嵌防水砂浆。c墙体砌筑时,水、电必需协调配合,组砌后不得开凿,配电盒、消防箱等必需采取开槽机完成。d窗洞口预留必需符合设计要求,横平竖直。结构柱必需留设马牙,每300mm一进一退,先退后进。(4)所用砌块必需要有质保书和复试汇报,
28、合格后方准使用。砌筑砂浆应按规范要求留置试块。三、内外装饰关键步骤:墙面浇水刷浆贴灰饼做护角墙面冲筋抹底灰抹面层。 、认真做好基层清理工作,脚手架施工洞堵好,砼跑模、胀模、蜂窝麻面部位事先处理,控制好砂浆配合比,严格分层抹压,以避免墙面出现空鼓开裂现象。、墙面抹灰前,必需先找好规矩,即四角规矩,横线找平、竖线吊直、弹出准线和墙裙、踢脚线。先用托线板检验墙面平整、垂直程度,大致决定抹灰厚度(最薄处通常大于7mm),再在墙上角各做一个标准灰饼,大小5cm见方,厚度以墙面平整垂直决定,然后依据这两个灰饼,用托线板或挂垂直线做墙面下角两上标准灰饼(位置通常在踢脚线上口),厚度以垂直为准,再用钉子钉在左
29、右灰饼周围墙缝里,拴上线,在此期间加做若干标准灰饼,用木刮尺刮平,待灰饼稍干后进行底层抹灰。3、室内墙面施工严禁出现空鼓、开裂现象,要求表面光滑洁净,接槎平整。门窗框和墙体间隙必需两面对塞密实,杜绝裂缝产生,管道后面,槽盒四面应平整。4、粉刷室外大角时,必需上、下带通线,按护角要求设置一定控制点,以确保大角顺直。先在各立面主轴线、转角处突出部位用经纬仪打垂直线,找出各立面平面位置,水泥砂浆贴标准饼,带水平通线和垂直通线冲筋,弹出门窗边线及分格线,预埋分格线条,水泥砂浆打底施工。5、外墙涂料施工时,必需先做好样板,经验收合格后,方可大面积施工。操作时必需注意以下关键点。(1) 在喷涂涂料前,对砂
30、浆粉刷基层表面缺点、尘土、浮粒、污物等进行清理和修补。(2) 水泥砂浆基层蜂窝、麻面,可采取1:2.5水泥砂浆,外加1015%107胶或110%聚醋酸乙稀乳液,拌合成聚合砂浆进行修补。6纸面石膏板吊顶工艺步骤:在墙上弹出标高线固定吊杆安装主龙骨按标高线调整主龙骨主龙骨底脚弹线固定次龙骨整体校正面板安装(1)吊顶龙骨安装前,先根据设计标高在四面墙、柱上弹水平线,弹线应清楚正确。吊顶采取8钢筋吊杆,双向、中距1000,刷防锈漆。吊杆和主龙骨端部距离不得大于300mm,不然应增设吊杆。吊杆和预埋在在钢筋砼板内6铁环(双向、中距1000)连接。(2)主龙骨安装:龙骨安装程序,因主龙骨在上,故吊挂件应同
31、主龙骨相连,先在主龙骨底部弹线,然后用连接件将次龙骨和主龙骨固定。吊顶龙骨安装时,依据设计要求,中间部分起拱,主龙骨长度方向可用接插件连接,接头处叉开,通常次龙骨连接处对接错位偏差不得超出2mm。边龙骨应和四面墙固定。(3)龙骨安装:通常根据预先弹线位置,从一端依次安装到另一端。对于检修孔、上人孔、灯带、灯箱等部位,在安装龙骨时应将尺寸及位置留出,将封边横撑龙骨安装完成。(4)龙骨调平:在安装龙骨时,依据标高控制线,应使龙骨就位,所以,龙骨调平和安装宜在同一时间完成。调平关键是调整主龙骨,只要主龙骨标高正确,次龙骨通常不会发生什么问题。(5)石膏板安装:a石膏板安装前,应对预埋管道和相关器件采
32、取加固方法。b纸面石膏板安装时,长边(包封边)应沿纵向次龙骨铺设,并用自攻螺丝固定,钉距150170mm,钉和板边距以1015mm为宜,钉头略埋入板面,并注意不使纸面受损,钉眼用石膏腻子抹平。7卫生间釉面砖工艺步骤:基层处理找规矩基层抹灰弹线浸砖粘贴擦缝。(1)基层必需认真清理,将表面尘土、污垢清除洁净。(2)找规矩:墙面及四角找规矩时,必需吊全高,用1:3水泥砂浆贴5050mm灰饼,然后用1:3水泥砂浆抹竖向或横向冲筋,作为基层抹灰厚度依据。(3)弹线:按粘贴面积计算纵横皮数,水平控制线以室内施工标准水平线为依据,依据面砖规格尺寸,每隔510皮弹一道线。垂直控制线依据水平控制线套方,每隔一米
33、左右弹一条。(3) 浸砖:将面砖扫净,放在水中浸泡2h以上,直至不泛泡为止,取出待表面凉干或擦净待用。(4) 粘贴:a依据面砖和粘结层厚度和墙面弹线,在两端阴角、门边或阳角以及长墙每隔2m左右先竖向贴一行砖,并用托线板找直靠平,作为面砖粘贴垂直和平整标准。b粘贴砂浆通常为1:1水泥砂浆,用披灰法粘贴。粘贴时,先在两端最下皮控制瓷砖上口外表挂线,然后在瓷砖后面披上34mm厚砂浆,紧靠底尺板表面贴,垂直以认定瓷砖一侧,对准墙上所弹垂线。贴上墙瓷砖,用钢抹子木柄轻敲砖面,使瓷砖面附线平整,粘结牢靠。c粘贴次序通常先贴大面,后贴阴阳角,并由下而上逐排进行。(6)擦缝:瓷砖粘贴完成,应将瓷砖表面擦洗洁净
34、,然后把毛刷蘸同色水泥浆涂缝,用布将缝内素浆擦匀擦实,将砖面揩擦洁净。四、门窗工程1为确保工程总进度,在施工主体同时,即着手进行铝合金门窗制作,待内外粉刷开始前即可进行安装。安装前,门窗用保护膜封闭好,安装时,应在四面用射钉枪固定铁件,铁件厚度不少于2mm,间距小于500mm,在窗下部分用20细石砼做压顶,这么能够加强窗稳定性,同时可预防窗下渗漏。2铝合金门窗进场后要严格加强成品保护,窗安装要弹洞口竖向中心线,窗洞口水平中心线和墙中心线,窗洞口竖向中心线由经纬仪投测,确保竖向中心线重合,窗洞口水平中心线由室内+1.00m线用水准仪投测,以确保其位置正确,窗和墙面缝隙要严格根据施工技术规范实施。
35、3门窗构件进场后,依据设计施工图和采取标准图集,仔细核定数量、尺寸、开启方向等,还要依据建筑工程质量检验评定标准对其加工质量进行评定,并做好进场验收统计。4门窗构件堆放、搬运等过程,要根据相关要求进行必需成品保护,施工时用塑料纸等将门窗包严,以免污染,待装饰结束后,进行安装。5铝合金门窗用料等级和玻璃色泽、厚度等细节,在定货时,必需通知设计人员、业主、监理会同专业生产厂家,进行技术论证后选定。6铝合金门窗安装过程中,凡铝合金门窗框和水泥接触部分必需刷801锅炉漆后安装,安装时必需用1:2.5水泥砂浆或矿棉毡等材料嵌填密实,表面层58mm深度用防水密封油膏处理。7全部窗扇必需有橡皮碰头。五、楼地
36、面工程1地砖楼地面 施工前要认真检验板块材料质量是否符合相关标准要求。地砖应提前23h浸水,如后面有灰尘应洗洁净,待表面晾干无明水后,方可铺贴。 地面土分层回填扎实,铺100厚碎石并扎实,再做60厚C10砼垫层。 先刷107胶水泥浆一遍,约1530分钟后,铺1:3干硬性水泥砂浆结合层,然后将板后面刮一层薄水泥砂浆,铺贴时要求板块四角同时下落,用木锤垫木块轻击,使砂浆振实,并敲至和旁边板块平齐。 铺贴时,应在房内四边取中,在地面上弹出十字线,先铺设十字线交叉处一块为标准砖,用角尺和水平尺仔细校正,然后由房间中间向两侧和后退方向次序铺设,随时用水平尺和直尺找准。 铺好地面应立即洒水养护,不少于7天
37、,养护期间不许上人。 楼地面工程施工注意点为预防卫生间楼地面渗漏这一质量通病,在施工时必需采取以下方法:重视楼板砼浇捣质量,确保砼配合比正确,振捣密实,钢筋位置正确,养护立即。穿越楼板多种管道预留洞口直径比管道直径大2040mm,上下层垂直,位置一致。待穿越楼板多种管道经注水试压或注水试验后,方可用膨胀砼浇补管道预留洞口楼板砼并用建筑密封膏嵌实。按设计坡度做好楼地面泛水,泛水坡向地漏,地漏应低于地面5mm。2水磨石楼地面工艺步骤:清理基层弹分格线镶嵌分格条养护清理、湿润基层并涂刷素水泥浆结合层铺水泥石粒浆清边拍实滚压密实用铁抹子再次拍实抹平养护试磨头遍粗磨擦水泥浆第二遍细磨擦水泥浆第三遍磨光清
38、洗、晾干擦草酸打蜡养护a水磨石面层施工前,垫层应清扫洁净,并按设计图案和要求进行分格设置铜条。通常分格采取11m从中间向四面分格弹线,非整块设在周围。铜条在镶嵌前应调直、整平,并按每米四眼预先打眼穿22号铁丝。镶嵌分格条时,应用靠尺板比,应采取素水泥浆固定粘完一边,再粘另一边,铜条所穿铁丝同时埋牢。分格条粘嵌完成1224h后,浇水养护3db水磨石拌和料应拌和均匀,厚度为15mm,多个颜色石料浆不应同时铺,应先做深色后做浅色,先做大面后镶边。C水磨石面层铺设应将拌好石粒浆均匀地撒在每个分格中,水磨石面层宜用滚筒压实,滚筒滚压时用力应均匀,预防压倒或压坏分格条,待表面出浆后,再用抹子抹平。d水磨石
39、面层采取磨石机分遍磨光,磨时应随磨随洒水,确保磨盘下有水。面层表面展现细小孔隙和凹痕,应用同色水泥浆涂抹;脱落石粒应补齐;养护后应再磨,直到磨光、平整、无孔隙为准。表面石子应显露均匀,无缺石子现象。e水磨石面层涂草酸和上蜡工作,应在有影响面层质量其它工序全部完成后进行。水磨石面层磨光后涂草酸和上蜡前,其表面严禁污染。上蜡时,将蜡包在薄布内,在面层上薄涂一层,待干后再用钉有细帆布(或麻布)木块替换油石,装在磨盘上进行研磨,直到光滑洁亮为止。上蜡后铺锯未进行保护。六、屋面(1)在钢筋混凝土基层上应铺设20厚1:3水泥砂浆找平层。(2)乳化沥青膨胀珍珠岩找坡,最薄处70(3)C30细石钢筋砼:工艺步
40、骤:基层处理立分格条扎钢筋网(按分格缝位置剪断并制弯钩)铺混凝土平仓振捣滚压光面二次压光三次压光起分格缝条嵌修分格缝养护分格缝嵌胶泥或油膏钢筋为4200双向设置,网片采取绑扎,钢筋应置中部偏上,保护层厚度大于10mm。砼采取机械搅拌,一个分格缝内可先铺25mm再将扎好钢筋网提升到上面,然后再铺上一层砼,拉刮平整;虚铺厚度控制在1.2倍压实厚度,先用平板振动器振实,然后用滚筒十字交叉往返滚压至表面平整、密实、泛出水泥浆,后由专员抹光,抹压时不得在表面洒水、加水泥浆或撒干水泥。在砼初凝时进行第二次压光,剔除露出活动石子,使表面砂浆基础成型,在终凝前再次压光,然后起出分格缝木条,并用1:2水泥砂浆修
41、补好缝口。砼终凝后随即进行养护,养护时间不少于14天。(4)高聚物改性沥青卷材一层,卷材长边搭接大于70mm,短边搭接大于150mm,搭接处卷材不得卷翘,上下两幅卷材短边搭接缝部位要错开500mm以上。七、脚手架1外墙脚手架采取钢管搭设双排脚手,脚手架立杆间距1.5m,大横杆间距1.5m,小横杆间距0.8m,每层主表现浇前用10钢筋埋入梁中和脚手架相拉结 。每层脚手架上均铺满竹笆,并设护身栏杆,外脚手罩绿色密目式安全网。2外脚手架注意事项: (1)脚手架搭设严格根据外脚手架设计方案进行。 (2)脚手架必需经检验验收后方可使用,使用期间由专员进行维修,其它工种不准拆改,不准超负荷使用。(3)拆除
42、架子应有安全技术方法,并由工长向班组进具体交底。(4)在一层处,外脚手外侧和下面均须张设外挑安全竹笆,预防坠落事故。八、电气安装工程1防雷接地(1)施工步骤:接地体接地干线支架引下线避雷网。(2)接地a为三级负荷,供电电源为380/220V,电缆穿管埋地引入。系统保护方法采取TNCS系统,利用建筑物基础主筋作接地级,-40*4镀锌扁钢引至底层总柜,焊接,接地电阻小于4欧姆。全部受电设备外露可导电部分必需用保护线(PE)和电力系统接地点相连。如不满足要求,可在室外做人工接地极。b建筑物内正常不带电而绝缘破坏时可能带电电气设备金属外壳,配电箱、柜金属底座或外壳,可触及电缆金属保护管和穿线钢管,金属
43、线槽、支架、控制电缆金属保护层均应和保护线可靠连接。c本工程在PE干线、电气装置接地极接地干线、建筑物内多种金属管道等设等电位联结,全部联结必需可靠连通。金属支架等均和接地端子箱连接,卫生间作局部等电位连接。架空和直接埋地金属管道在进出建筑物处应就近和防雷接地装置相连,竖直敷设金属管道及金属物顶端和底端应和防雷装置连接。(3)防雷工程为三级防雷,利用建筑物基础钢筋体作接地极。避雷引下线累计9处,利用柱内二根主筋焊接作避雷引下线,上端和避雷带连接,下端和接地网及接地装置焊接,且在室外地面下0.8m处焊出一根12镀锌圆钢,此导体伸向室外距外距外墙边距离大于1m。接地电阻小于4欧姆。屋面避雷带利用镀
44、锌圆钢作接闪器,沿屋面明敷,每隔一米作一支撑。女儿墙顶沿口、屋脊均预埋25*4镀锌扁钢支架。避雷带支架高度100mm,支撑点点距小于1.0m,支撑点距转弯处小于0.5m。焊接前材料要调直,连接采取搭接焊,焊接长度扁钢大于宽度两倍,焊缝要平整、饱满,而且要做防腐处理。屋面上全部裸露金属结构物及管道、照明灯具等均要和接地系统可靠连接。(4)火灾报警系统接地火灾自动报警系统接地装置在采取专用接地装置时,接地电阻值不应大于4欧姆,并在消防控制室设置专用接地板,专用接地干线应从消防控制室专用接地板引至接地体。专用接地干线应采取铜芯绝缘导线,其线芯截面面积不应小于25平方毫米。专用接地干线宜穿硬质塑料管埋
45、设至接地体。由消防控制室接地板引至各消防电子设备专用接地线选择铜芯绝缘导线,其线芯截面面积不应小于4平方毫米。消防电子设备凡采取交流供电时,设备金属外壳和金属支架等应作保护接地,接地线应和电气保护接地干线(PE)线相连接。2配管(1)暗配管工艺步骤熟悉图纸选料、预制测量定位管子敷设管路复核跨接线接管口及盒检验自检验收、隐蔽呈报。(2)关键施工方法及方法a本工程配管关键分为配电、照明、动力、电话、室内宽带网等系统。b因为该工程规模大,配管系统多,在施工中要合理分工并严格把关,合理分配多种管道占用空间,并按各用途及各个回路编号管大小去向进行有序列,方便于查找、查对。c各系统电线保护管穿越伸缩缝时,
46、要装设两段固定赔偿装置,具体工艺详见JD6419安装图集,砼内暗配管具体施工参考JD6418。d钢管敷设下料时采取钢锯切割或管子切割机割断。严禁采取管子割刀或电焊气割进行下料。管内应无毛刷,铁屑刮光,管口平齐,并采取临时封堵方法。e PVC电线管敷设时,墙内应在砌砖墙时亲密配合土建,做好留洞留槽、埋管配合工作,埋入墙内或混凝土内管子离表面净距离不应小于15mm。如剔槽时,宜用专用机械进行,槽宽应大于管子外径和1.2倍。多种暗式箱盒,应依据设计标高找正,找平后用水泥砂浆固定,然后进行配管。f在混凝土楼面、地坪或设备基础内配电气管路时,必需熟悉设备工艺图纸和电气设备进出线方位,并会同建设单位在现场将设备基础定位后方可进行配管。电线管路距地面高度不宜低于200mm。3配线(1)管内穿线工艺步骤:管路及箱盒清理穿插引线钢丝按要求选择导线穿线接线自检验收(2)技术要求和方法a管
