给水设备安装工程检验批记录表(水箱安装).doc

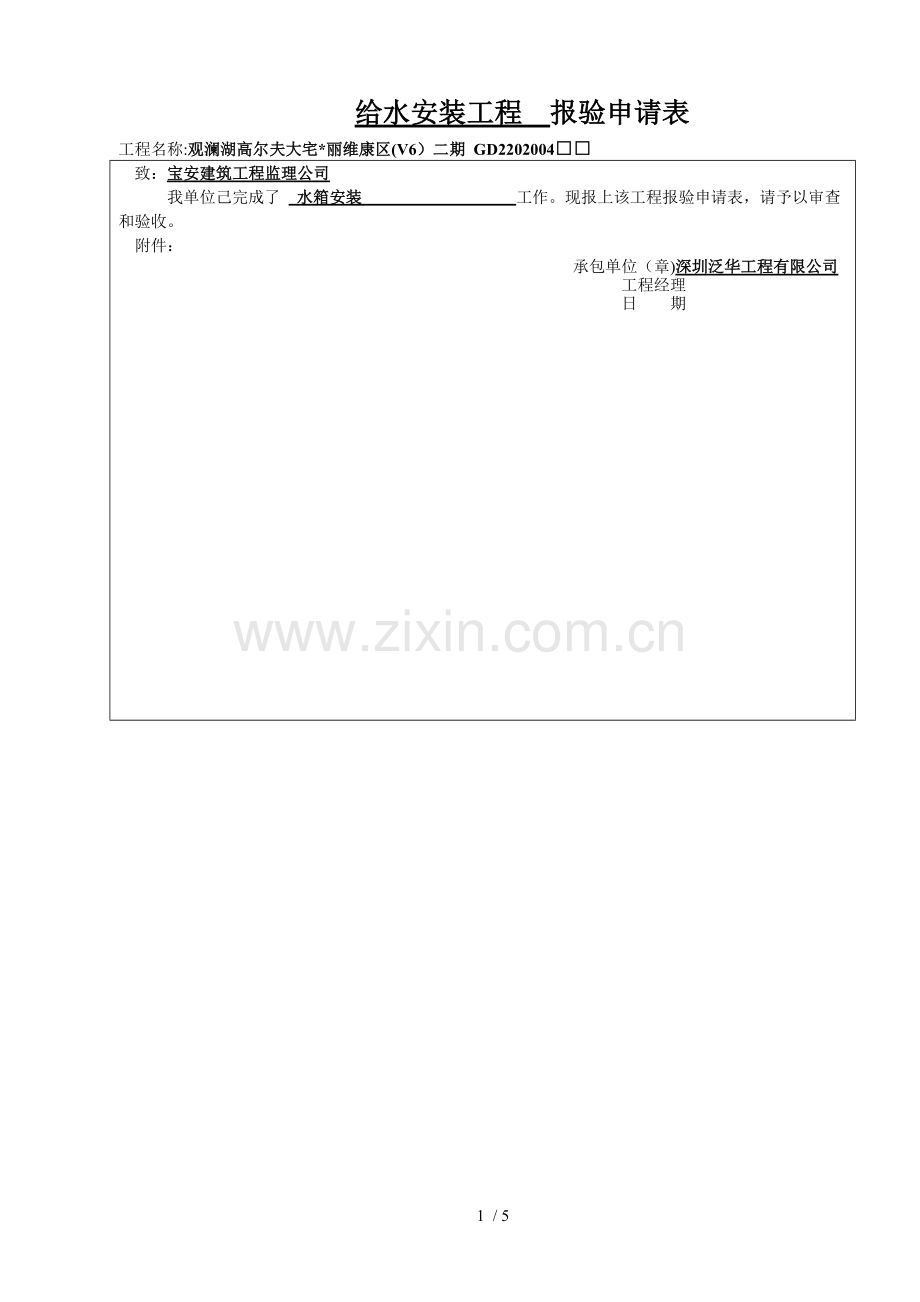

给水安装工程 报验申请表
工程名称:观澜湖高尔夫大宅*丽维康区(V6）二期 GD2202004□□
致：宝安建筑工程监理公司
我单位己完成了 水箱安装 工作。现报上该工程报验申请表，请予以审查和验收。
附件：
承包单位（章)深圳泛华工程有限公司
工程经理
日 期
审查意见：
工程监理机构 宝安建筑工程监理公司
总/专业监理工程师
日 期
深圳市建设局、深圳市档案局监制 深圳市文档服务中心印制
给水设备安装工程检验批质量验收记录表
CB 50242—2002
GD2405003□□
单位(子单位）工程名称

子分部（系统）工程名称
给水设备系统安装工程
验收部位、区、段

安装单位

工程经理（负责人）

施工执行规范名称及编号
《建筑给排水及采暖工程施工质量验收规范》GB50242-2002
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主控工程
1
水泵基础
设计要求

2
水泵试运转的轴承温度
第。4。4.2条

3
敞口水箱满水实验和密闭水箱（箱）水压实验
第。4.4。3条
符合规范要求
一
般
项
目
1
水箱支架或底座安装
第.4.2.4条
符合规范要求

2
水箱溢流管和泄放管安装
第。4。2。5条
符合规范要求
3
立式水泵减振装置
第。4。2.6条

4
安装允许偏差
静置设备
坐标
15mm
10
11
10
9
8
8
7
4
10
6
标高
±2mm
1
0.9
0。8
0.5
1
1
3
4
1
0.7
垂直度（每M）
5mm
4
2
3
2.5
4
2
2.6
3.2
3
1
离心式水泵
立式垂直度
（每M)
0。1 mm

卧式水平度
（每M）
0。1 mm

联轴器同心度
轴向倾斜（每M)
0.8mm

径向移位
0。1 mm

5
保温层允许偏差
允许偏差
保温层
厚度＆=
+0.1&
-0.05＆

表面平整度
卷材
5mm

涂抹
10mm

安装单位检查评定结果
专业工长（施工员）

施工班组长

主控工程全部合格 一般工程满足规范要求
工程专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师
（建设单位工程专业技术负责人)： 年 月 日
深圳市建设局、深圳市档案局监制 深圳市文档服务中心印制
水箱满水实验记录
GD2302008SZ□□
单位（子单位)工程名称

子分部（系统）工程名称
给水设备系统安装工程
安装部位、区、段

安装单位

工程经理
（负责人)

施工执行规范名称及编号
《建筑给排水及采暖工程施工质量验收规范》GB50242-2002
名称、型号、规格
水箱深度
满水深度
实验持续时间
（h)
实验情况及结果

3000mm
2500mm
24小时
不渗不漏

安装单位检查评定结果
专业工长(施工员）

施工班组长

经检查，符合设计要求及规范规定.请监理单位验收。
工程专业质量检查员 年 月 日
监理(建设）单位检查结论
专业监理工程师
(建设单位工程专业技术负责人)： 年 月 日
深圳市建设局、深圳市档案局监制 深圳市文档服务中心印制
密闭水箱（罐）水压实验记录
GD2302009□□
单位（子单位）工程名称

子分部（系统)工程名称
给水系统安装工程
验收部位、区、段

安装单位

工程经理
（负责人）

施工执行规范名称及编号
《建筑给排水及采暖工程施工质量验收规范》GB50242—2002
密闭箱（罐）名称和编号
设计工作压力(MPa）
实验压力（MPa）
实验持续时间(min）
实验结果

1．6 MPa
2．0MPa
60 min
不渗不漏

安装单位检查结果
专业工长（施工员）

测试人员

经检查，压力符合设计要求及施工规范规定。请监理单位验收
工程专业质量检查员： 年 月 日
监理(建设）单位检查结论
专业监理工程师：
（建设单位工程专业技术负责人）： 年 月 日
深圳市建设局监制 深圳市城建档案馆印制
5 / 5
