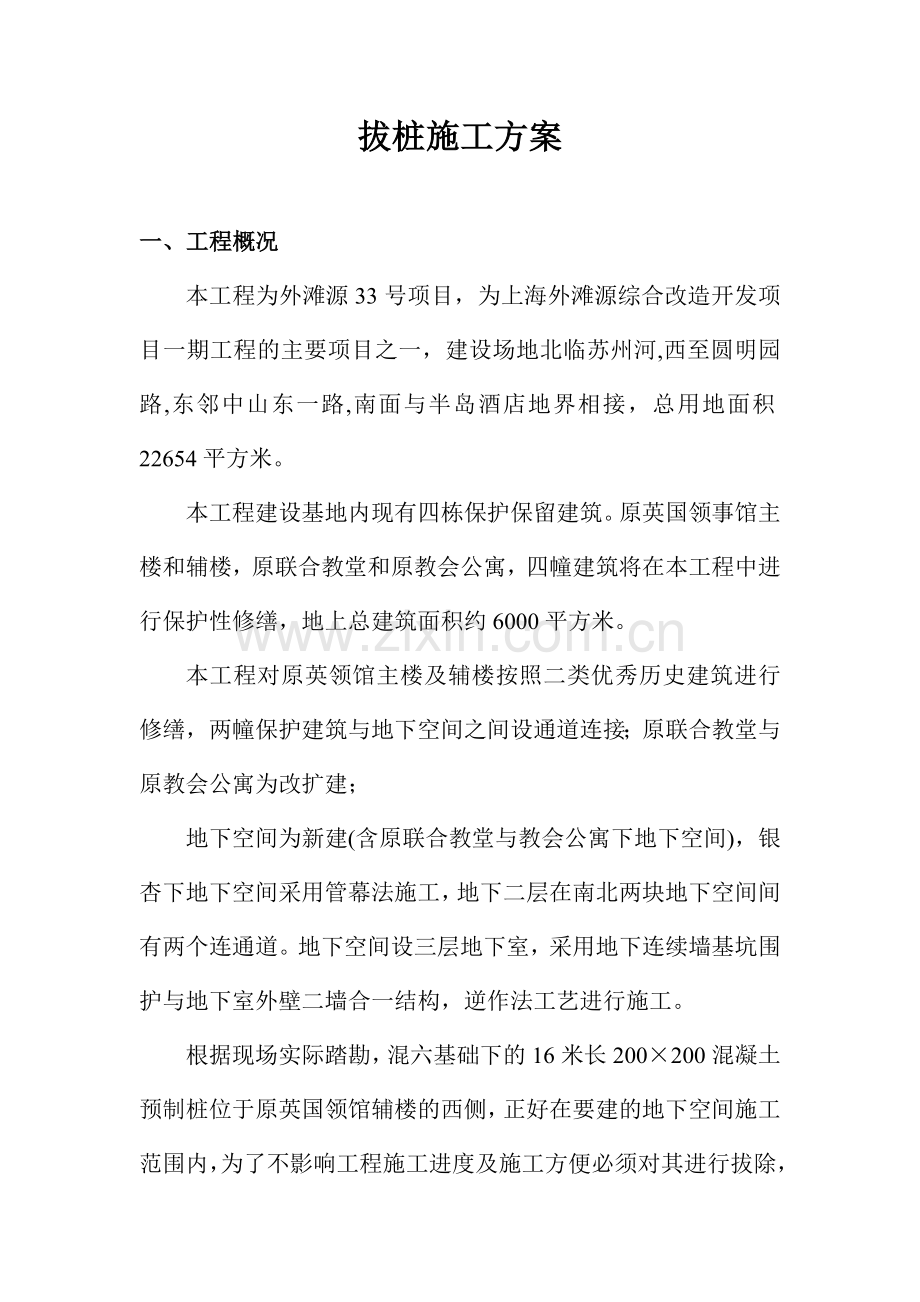

拔桩施工方案一、工程概况本工程为外滩源33号项目，为上海外滩源综合改造开发项目一期工程的主要项目之一，建设场地北临苏州河,西至圆明园路,东邻中山东一路,南面与半岛酒店地界相接，总用地面积22654平方米。本工程建设基地内现有四栋保护保留建筑。原英国领事馆主楼和辅楼，原联合教堂和原教会公寓，四幢建筑将在本工程中进行保护性修缮，地上总建筑面积约6000平方米。本工程对原英领馆主楼及辅楼按照二类优秀历史建筑进行修缮，两幢保护建筑与地下空间之间设通道连接；原联合教堂与原教会公寓为改扩建；地下空间为新建(含原联合教堂与教会公寓下地下空间)，银杏下地下空间采用管幕法施工，地下二层在南北两块地下空间间有两个连通道。地下空间设三层地下室，采用地下连续墙基坑围护与地下室外壁二墙合一结构，逆作法工艺进行施工。根据现场实际踏勘，混六基础下的16米长200×200混凝土预制桩位于原英国领馆辅楼的西侧，正好在要建的地下空间施工范围内，为了不影响工程施工进度及施工方便必须对其进行拔除，现按照建设单位要求只对258根8米长上节桩进行拔除，小方桩桩顶绝对高程为1.9米。二、编制依据 1、工程地质报告 2、工程设计图纸 3、现场实际踏勘 4、现行的有关技术规程、规范 5、建筑机械使用安全技术规程（JGJ33－2001）三、主要设备简介日产小松PC450带震动夹钳挖机（曾经成功拔起过400×400×12000一节方桩），履带式、自重约80吨、臂长约19米。四、设备配备计划序号名称型号规格单位数量 1 拔桩机日产小松PC450 台 1 2 挖土机日立E×200 台 1 3 镐头机 RHB321－NS 台 1 4 土方车辆 3 5 氧气乙炔套 1 五、拔桩工期每天计划拔出15根桩，总工期18天。六、拔桩措施 1、拔桩过程如下： a．现场地基承载力的确定以及拔桩场地的建设。只有保证拔桩场地的地基承载力满足架设在其上的机械装置的支撑需求，才能保证拔桩过程中反力机构或拔桩机械的平稳，从而保证拔桩施工的顺利进行，如果地基强度不够，则在拔桩过程中容易出现反力架两边下沉及偏差情况而无法进行继续拔除工作。 b．拔桩机械装置的检查、安设。首先要对拔桩机械进行性能检查，保证机械处于良好的状态，并确定其承载能力，要求机械应安置平稳、牢固。 c．拔桩原理：开拔前由挖土机将小方桩顶端下1.5米深四周土壤进行挖除，然后用Φ350×10M拔桩钢管套入200×200小方桩中，随后再利用震动钳将钢管震动下去，打入——拔出往返数次，尽量使小方桩周边土体与外层土体隔离，最后用铁链套住小方桩，边震动边提拉，直至将上节8米桩拔出，直到小方桩完全拔出后吊离现场堆放并用镐头机将其破碎外运。 2、在拔桩施工中应该特别注意的以下几点：拔桩前一定要保证拔桩机械装置完好；对于拔桩中出现的突发断桩，应预先制定好应急措施；拔桩过程要分时、分段加力，桩被初始顶升时，可校核拔桩力以判断桩是否已经断裂；拔桩过程中要注意不能有硬物落入桩孔内；因为在桩被拔起后抗拔力会逐渐减小，所以要在适当的时候减小拔力，速度过快反而破坏桩体；在拔桩全过程要对拔桩力进行测量，对施工用具要系保险绳，防止断桩出现意外事故。 3、拔桩过程中对古树的保护为加强对古树的保护，在拔桩施工前对古树地面处进行保护，在靠近拔桩施工区域的古树，距离古树5米范围外设置预制钢筋砼块加彩钢板围墙将古树围护起来，防止施工人员、机械靠近其古树。严禁机械碰撞保护性建筑物。 4、在拔桩期间每天专人清扫场内地坪道路，时刻保持场内清洁，防止灰尘飞扬，确保古树四周无积水。 5、拔除出来的小方桩集中堆放并破碎，及时用土方车进行外运；在对其小方桩进行破碎过程中应用浇水的方式进行扬尘控制。七、安全注意事项及措施 1、机械操作工必须持证山岗，并听从现场负责人指挥。 2、机械在施工场地来回走动时，必须有人指挥，看清路况，特别注意各种电缆、管线以及现场施工人员。 3、每台拔桩机、挖机及镐头机必须有专人进行指挥。 4、在拔桩的南侧有几棵重点保护古树，在施工时严禁拔桩机、挖机、车辆等机械碰撞、刮伤古树的树枝、树干。 5、施工过程中加强对周边保护建筑及古树的观测，如发现异常情况立即停止施工。 6、在拔桩范围内搭设钢管护栏，并上黑黄两色油漆，防止车辆及人员误入，增派人员监护，防止跌落伤人。 7、现场施工人员进入施工场地必须戴好安全帽、扣好帽带。八、应急预案 1、目的：为加强对施工生产安全事故的防范，保企业、社会及人民生命财产的安全，防止突发性重大安全事故的发生并能在事故发生后迅速有效控制处理。及时做好安全事故发生后的救援处置工作，最大限度地减少事故损失，保护公司和职工的生命财产安全，本着“预防为主，自救为主，统一指挥，分工负责”的原则，根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》、《上海市建筑施工安全事故应急救援预案规定》的有关规定，结合本企业施工生产的实际，针对该项目特制定本预案。 2、危险部位和危险源：根据现场实际情况有以下危险因素，拔桩机在拔桩过程中因地基不稳而发生倾翻现象及桩拔起过程中跌落现象。 3、组织机构及职责：项目部成立应急响应指挥部，负责指挥及协调工作，具体组织如下：组长：汤卫民成员：张勇闵卫国朱龙天陈新苗具体分工如下: a、张勇负责现场，任务是掌握了解事故情况，组织现场抢救。 b、汤卫民负责联络，任务是根据指挥小组命令，及时布置现场抢救，保持与当地医院、建设行政主管部门及劳动部门等单位的沟通和联系。 c、闵卫国、朱龙天负责维持现场秩序，做好当事人与周围人员的问讯记录。 d、陈新苗负责保证急救和抢险物资的组织供应，确保及时到位。 4、人员伤亡事故的应急措施： a、事故第一现场人员应立即报告应急指挥小组，并停止施工。 b、指挥小组必须当机立断，尽快将受伤人员脱离危险地方，防止二次伤害。 c、立即组织职工自我救护队进行自救或义务抢险队进行抢险，并向当地120急救中心取得联系，说明事故地点、严重程度，并派人到路口接应。 d、加强支护和支撑加固等措施，对边坡薄弱环节进行加固处理。 e、如由周边弃土、堆料或其他机械设备施工所致，则迅速运走弃土、堆料和机械设备，并派专人负责基坑土体隆起和拔桩时周边的位移与沉降变化的监测工作。 f、管理部接到报告后，应立即指令全体成员在第一时间赶赴现场，了解和掌握事故情况，开展抢救和现场秩序的维护。 g、指令善后人员到达事故现场，做好与当事人家属的接洽善后等工作。 h、现场安全员对事故进行原因分析，制定相应的整改措施，认真填写事故报告和相关处理报告，并上报公司及上级机关。 i、指挥现场应急救援组织，首先抢救伤员和排除险情，防止事故蔓延扩大，同时协同现场保护好事故现场。 j、负责协调指挥调动项目一级应急救援力量，包括应急物质资源和人员支持、技术支持，全力保障应急行动的顺利完成。 k、协助和接受政府有关部门对事故的调查处理。 l、吸取事故教训，制定并落实相应的预防措施，防止类似事故的重复发生。 m、协同现场做好事故的善后处理工作，在做好预防措施确保安全的情况下，上报有关部门复检认可后，努力争取尽快恢复正常生产。 5、应急物资及常备药品：消毒用品、急救物品(绷带、无菌敷料)及各种常用小夹板、担架、止血带、氧气袋等。 6、通讯联系：医院急救中心 120 火警 119 匪警 110 有关负责人电话：负责人汤卫民手机：13311818032 安全员陈兴苗手机：13122572189 现场主管张勇手机：13301818167 技术负责人闵卫国手机：13332935922 7、注意事项： a、事故发生后应立即停止施工，关闭机械和相关电力设施，以免二次伤害、二次损坏。 b、抢救重伤员必须坚持心肺复苏法不断的进行(包括送医院的途中)，不能随意的放弃。 c、将伤员送医院救治，必须根据伤情判断该送的医院，原则上就近医院治疗，如发生严重的伤情或特殊伤（如骨伤、灼伤、脑外伤等）可直接送专科或特色医院。 8、应急救援组织架构图：总指挥副总指挥各组指挥员供电供水抢修组现场设备物资疏散组现场保护警卫组现场外围人员疏散组抢救伤员排除险情组后勤物质供应组 9、应急准备与响应流程图：工作时间报告人报告人外部通报公司应急救援小组内部报警紧急：启动应急救援预案救援小组领导确认指示部门（项目）事故现场应急救援结果外部报警消防：119 匪警：110 交通：122 救护：120 政府有关部门非工作时间应急救援预案检验评价、修改注：“ ”表示非必须程序工伤事故急救特色医院医疗专长医院名称地址电话骨科瑞金医院瑞金二路197号 64370045 金山医院金一路91号 57949999 普陀区人民医院（纺一医院）江宁路91号 62664550 长征医院凤阳路415号 63610109 静安中心医院西康路259号 62474530 断肢再植市六医院宜山路600号 64369181 中心医院枫林路180号 64041990 杨浦区中心医院滕越路450号 65430520 伤科市中医院医芷江中路274号 56639828 瑞金医院卢湾分院（卢湾区中心医院）重庆南路149号 63864050 手外科华山医院乌鲁木齐中路12号 62489999 市一医院武进路81号 63240090 脑外科长征医院凤阳路415号 63610109 华山医院乌鲁木齐中路12号 62489999 心内外科仁济医院山东中路145号 63260930 胸科医院淮海西路241号 62821990 普陀区人民医院（纺一医院）江宁路1291号 62664550 烧伤外科瑞金医院瑞金二路197号 64370045 金山医院金一路91号 57949999 长海医院长海路174号 25071114 电击抢救上海电力医院延安西路937号 62512188 一氧化碳中毒急救市五医院闵行鹤庆路80号 64308151 眼科市眼病中心防治医院常德路225号 62155189 眼耳鼻喉科医院汾阳路83号 64377134 宝钢医院漠河路50号 56691101 职业病科杨浦区中心医院滕越路450号 65430520 市职业病医院北京西路361号 63271456 放射保健专科中山医院枫林路180号 64041990 其他上海市医疗救护中心宜山路638号 24027777 上海市献血办公室延安中路638号中楼3A、3B 62791110 大众出租汽车公司租车电话：62188888 中山西路1515号 64288888 强生出租汽车公司南京西路920号 62580000
