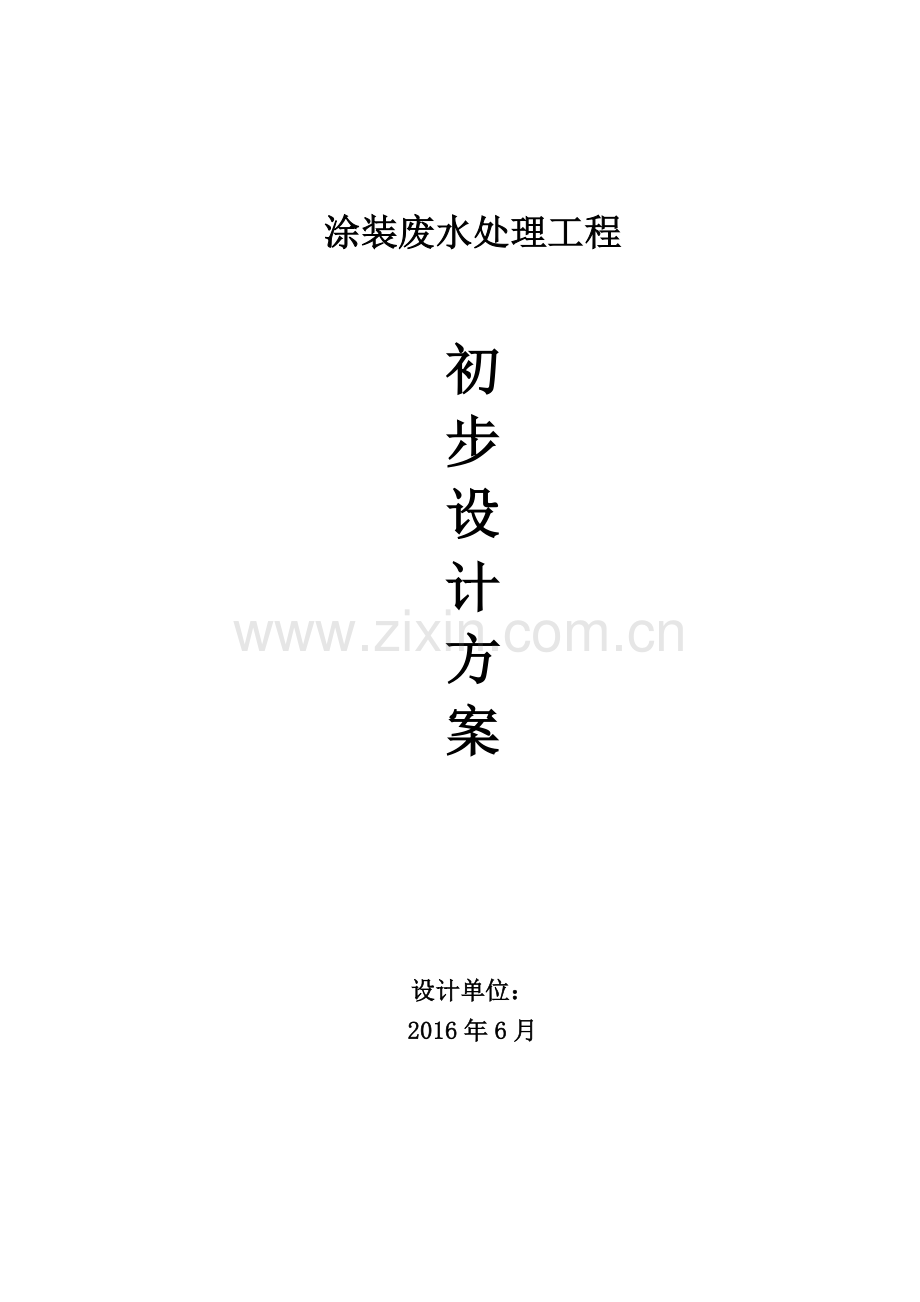

涂装废水处理工程

初
步
设
计
方
案

设计单位：
2016年6月

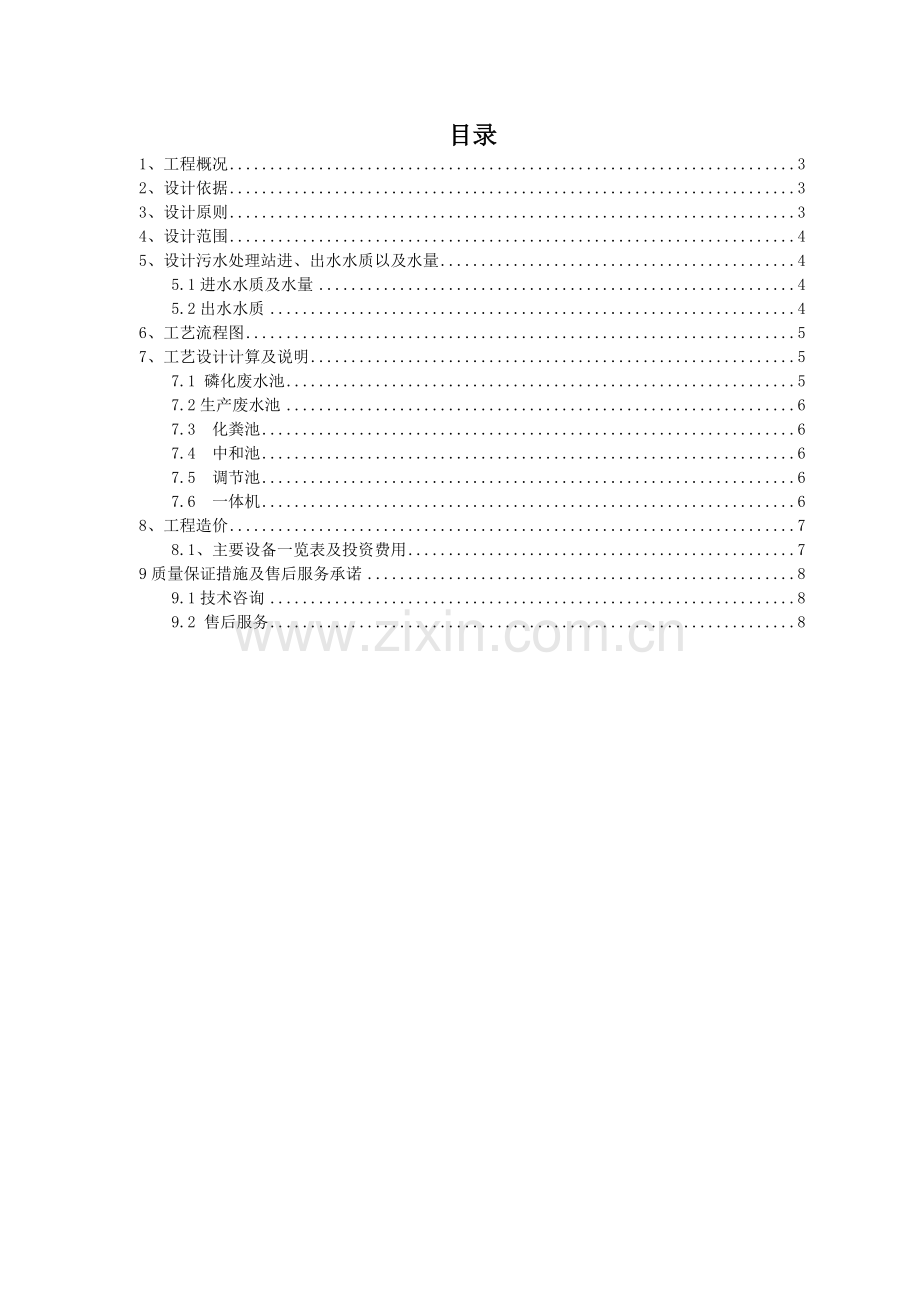

目录
1、工程概况 3
2、设计依据 3
3、设计原则 3
4、设计范围 4
5、设计污水处理站进、出水水质以及水量 4
5.1进水水质及水量 4
5.2出水水质 4
6、工艺流程图 5
7、工艺设计计算及说明 5
7.1 磷化废水池 5
7.2生产废水池 6
7.3 化粪池 6
7.4 中和池 6
7.5 调节池 6
7.6 一体机 6
8、工程造价 7
8.1、主要设备一览表及投资费用 7
9质量保证措施及售后服务承诺 8
9.1技术咨询 8
9.2 售后服务 8

1、工程概况
本项目为---公司已建好的标准化厂房及附属设施进行建设，项目营运期产生的废水主要包括生产废水和生活污水。生产废水主要为涂装工艺生产中产生的废水，主要分为前处理废水、电泳废水和喷漆废水。前处理废水来自前表面处理的脱脂、酸洗、表调、磷化等工序，含有表面活性剂、磷酸盐、锌离子、溶剂等。电泳废水产生于车架上附着的浮漆和槽液的清洗过程，含有水溶性树脂（环氧树脂）、颜料、醇醚类溶剂等。水帘式漆雾捕集装置用水洗涤喷漆室作业区空气，空气中的漆雾和有机溶剂被转移到水中形成了喷漆废水，废水中含有大量漆雾颗粒，其水质中含有漆料和溶剂。
2、设计依据
1.用户提供工程的相关资料；
2.《给水排水手册》；
3.《给水排水标准实施规范》；
4.《污水综合排放标准》GB8978-1996；
5.《城市区域环境噪声标准》GB3096-93；
6.《污水综合排放标准》（GB8978—1996）；
3、设计原则
1.严格执行国家保护法律法规，确保出水指标达到《污水综合排放标准》（GB8978-1996）中三级标准要求的限值。
2.本设计采用目前国内较为成熟、先进的处理工艺，处理效果好，操作维护方便。
3.根据工程实际情况及建设工期污水处理设备采用钢结构设备，充分考虑防腐措施，力求占地面积小，工程投资省，运行能耗低，处理费用少。
4.污水处理设施在运行上有较大的灵活性和调节余量，以适应水质水量的变化。
4、设计范围
本工程的设计范围为：车间生产废水预处理和一体化综合污水处理设备等。本设计不包含设备以外的管网及其他辅助设施，动力和控制线只包含污水处理配电柜至污水处理设备。
5、设计污水处理站进、出水水质以及水量
5.1进水水质及水量
本项目进水水质主要指标包括BOD5、COD、SS、NH3-N等，具体进水水质、水量指标如下：
污水处理站设计处理水量为100m3/d
原水水质情况如下：
COD 为 569mg/L SS 为 105 mg/L
NH3-N 为 7.5 mg/L

5.2出水水质
根据业主提供资料，出水执行《污水综合排放标准》（GB8978-1996）中三级标准要求限值结合鹿邑县产业集聚区污水处理厂进水要求，具体标准详见表2。
表2出水水质指标
项目
PH

COD (mg/L)
BOD5
(mg/L)
SS
(mg/L)
石油类
(mg/L)
总锌
(mg/L)
总镍
(mg/L)
总磷
(mg/L)
NH3-N
(mg/L)
排放标准水质

6-9

250

100

100

5.0

2.0
/
0.5
5
.
6、工艺流程图

磷化废水、磷化废液 其它生产废水 生活污水

磷化废水池 生产废水池 化粪池

格栅

加碱装置 中和池

调节池

水解酸化池

一级好氧池

二级好氧池

沉淀池 污泥浓缩池 剩余污泥排放

清水池

市政污水管网
7、工艺设计计算及说明
7.1 磷化废水池
有效容积：8m3
结构尺寸： L×B×H=2000×2000×2500（mm）。
材 质：钢砼结构
主要作用：调节水量，均化水质，去除锌离子和磷离子。
7.2生产废水池
有效容积：16m3
结构尺寸： L×B×H=4000×2000×2500（mm）。
材 质：钢砼结构
主要作用：加药预处理。
7.3 化粪池
有效容积：6m3
结构尺寸：2400×2500
材 质：钢砼结构或玻璃钢
主要作用：处理粪便并加以过滤沉淀的作用。
7.4 中和池
有效容积：8m3
结构尺寸： L×B×H=2000×2000×2500（mm）
材 质：钢砼结构
7.5 调节池
有效容积：32m3
结构尺寸： L×B×H=4000×3000×3000（mm）
材 质：钢砼结构
7.6 一体机
处理能力：100m3/d
结构尺寸： L×B×H=11000×2500×2500（mm）。
材 质：碳钢防腐

8、工程造价
8.1、主要设备一览表及投资费用

设 备 名 称
型 号
数 量
备 注
1
磷化废水池
2×2×2.5（m）
1座
-
2
生产废水池
4×2×2.5（m）
1座
-
3
化粪池
2.4×2.5（m）
1座
-
4
中和池
2×2×2.5（m）
1座
-
5
调节池
4×3×3（m）
1座
-
6
一体机
11×2.5×2.5（m）
1台
-
8
污水泵
Q=4.2m3/h
2台

9
污水泵

2台

10
搅拌装置

5台

11
计量泵

5台

12
加药装置

5套
-
13
风机
2RB
2台

15
斜管
Φ50
m3
-
16
填料
32
m3
-
17
格栅

1台
-
18
进水配水系统

1套
-
19
液位控制系统
MD-UK221
1套

20
接触氧化池曝气系统
215
2套
-
21
接触氧化池填料支架
150
m3
-
22
控制箱

1套
-
23
管 阀 件

1套
-
24
过滤装置

1套
-
25
合计费用
-

-

9质量保证措施及售后服务承诺
9.1技术咨询
（1）设备技术咨询: -
（2） 人员培训
A. 培训对象： 1-2名管理工作人员。
B. 培训内容： 1）处理系统设施、设备与器械的介绍、日常管理、维护说明，相关操作指导及常见故障紧急排除等。
2）处理系统日常运行与调整指导。
C. 培训途径：教材、面授与现场实习、指导相结合；
D. 培训时间：设备调试期间;
E. 可安排参观我方的工程实例，费用自理。
9.2 售后服务
1、质量承诺
在需方正常使用及供电供水正常、工作环境正常的情况下供方污水处理设备质量保证期为：1年。
2、售后服务内容
供方负责指导：
a. 污水处理设备及零配件的检修与更换；
b. 污水处理系统的异常原因查找及排除。
注：保修期内服务及配件费用为免费；保修期外只收取材料成本费及差旅费。
3、售后服务原则
我方在收到最终用户故障申报通知后3小时内作出答复，协助维修停机时间不超过5个工作日。
4、售后服务机构
