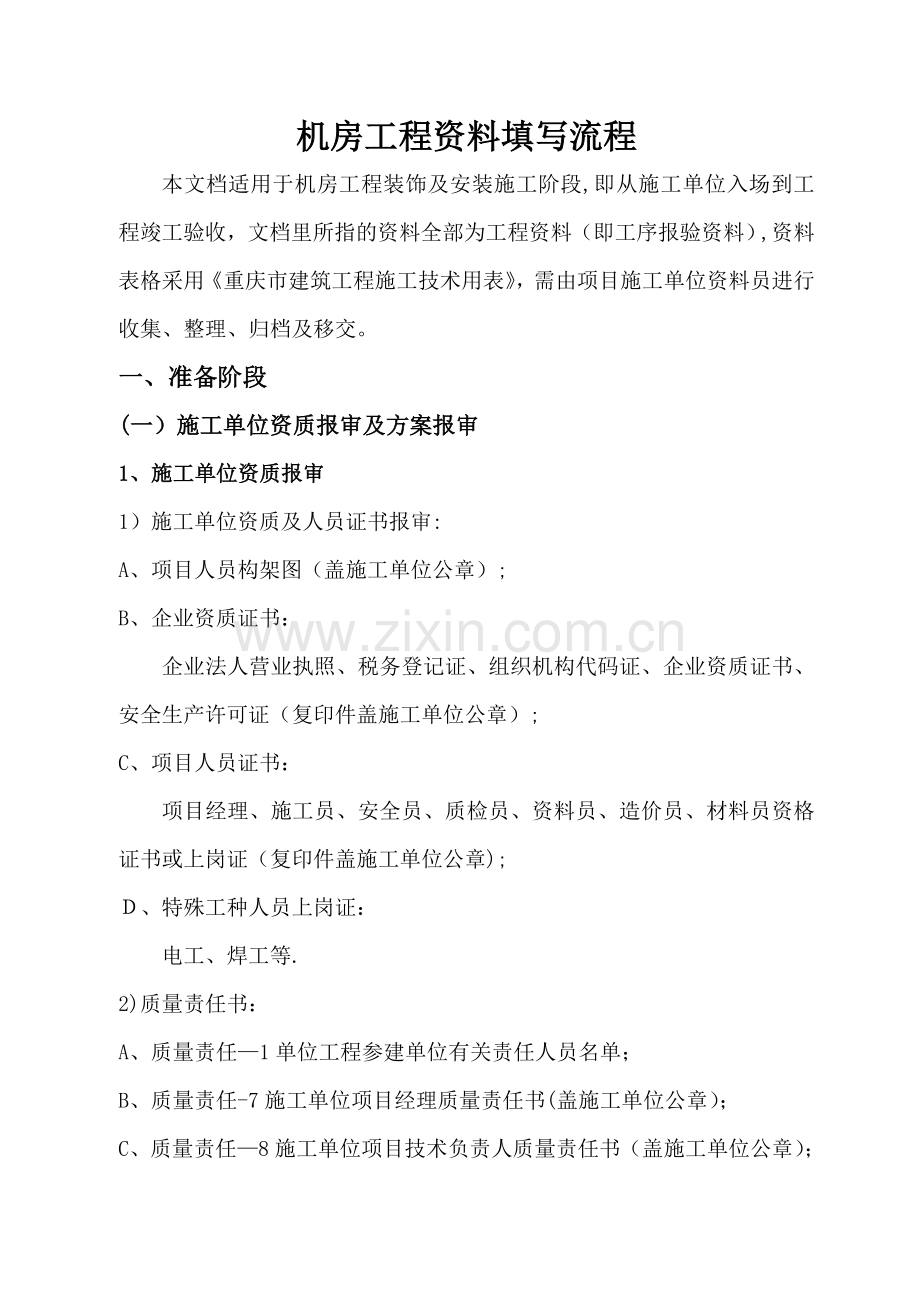

机房工程资料填写流程
本文档适用于机房工程装饰及安装施工阶段,即从施工单位入场到工程竣工验收，文档里所指的资料全部为工程资料（即工序报验资料）,资料表格采用《重庆市建筑工程施工技术用表》，需由项目施工单位资料员进行收集、整理、归档及移交。
一、准备阶段
(一）施工单位资质报审及方案报审
1、施工单位资质报审
1）施工单位资质及人员证书报审:
A、项目人员构架图（盖施工单位公章）;
B、企业资质证书：
企业法人营业执照、税务登记证、组织机构代码证、企业资质证书、安全生产许可证（复印件盖施工单位公章）;
C、项目人员证书：
项目经理、施工员、安全员、质检员、资料员、造价员、材料员资格证书或上岗证（复印件盖施工单位公章);
Ｄ、特殊工种人员上岗证：
　　电工、焊工等.
2)质量责任书：
A、质量责任—1单位工程参建单位有关责任人员名单；
B、质量责任-7施工单位项目经理质量责任书(盖施工单位公章）；
C、质量责任—8施工单位项目技术负责人质量责任书（盖施工单位公章）；

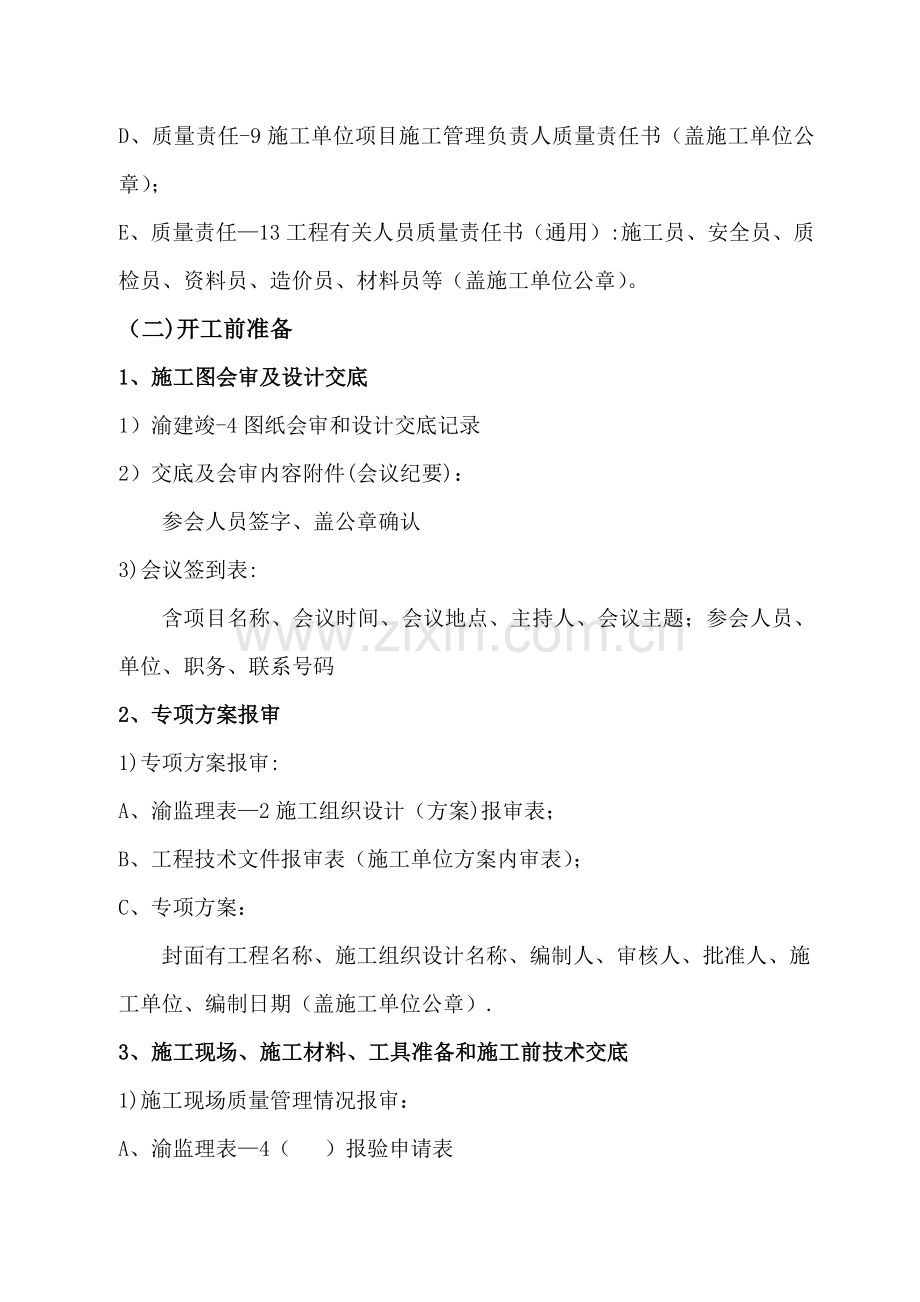

D、质量责任-9施工单位项目施工管理负责人质量责任书（盖施工单位公章）；
E、质量责任—13工程有关人员质量责任书（通用）:施工员、安全员、质检员、资料员、造价员、材料员等（盖施工单位公章）。
（二)开工前准备
1、施工图会审及设计交底
1）渝建竣-4图纸会审和设计交底记录
2）交底及会审内容附件(会议纪要)：
参会人员签字、盖公章确认
3)会议签到表:
含项目名称、会议时间、会议地点、主持人、会议主题；参会人员、单位、职务、联系号码
2、专项方案报审
1)专项方案报审:
A、渝监理表—2施工组织设计（方案)报审表；
B、工程技术文件报审表（施工单位方案内审表）；
C、专项方案：
封面有工程名称、施工组织设计名称、编制人、审核人、批准人、施工单位、编制日期（盖施工单位公章）.
3、施工现场、施工材料、工具准备和施工前技术交底
1)施工现场质量管理情况报审：
A、渝监理表—4（ ）报验申请表
B、验收表-1施工现场质量管理检查记录
2)机具进场报
A、渝监理表-5工程材料/构配件/设备报审表
B、机具进场报验清单
C、复检或校正合格证
3)材料进场报审：
A、渝监理表-5工程材料/构配件/设备报审表
B、材料进场清单:
清单里含进场日期、材料或设备名称、规格品种、数量、单位、生产厂家、使用部位、自检情况(盖施工单位项目章）
C、材料检验报告及合格证:盖经销商鲜章及施工单位项目章
4）部分主要材料或设备三方复检：
在现场监理旁站下取样,送三方检测所进行检测，取得两份（一正一副）检测报告。
二、施工阶段
（一)装饰工程
1、施工前技术交底：
1）渝建竣-28（ ）分部分项施工技术交底记录
2、材料进场报审
A、渝监理表-5工程材料/构配件/设备报审表
B、材料进场清单：
清单里含进场日期、材料或设备名称、规格品种、数量、单位、生产厂家、使用部位、自检情况（盖施工单位项目章)
C、材料检验报告及合格证:盖经销商鲜章及施工单位项目章
3、天花吊顶工程
1)天棚基层防潮处理:
a、渝监理表-4( )报验申请表
b、渝建竣-63防水工程施工检查记录
c、NO：1—5—4涂料防水层检验批质量验收记录表。
2）（第一层吊顶）暗龙骨吊顶安装：
A、轻钢龙骨吊顶龙骨基层安装：
a、渝监理表—4( )报验申请表
b、渝建竣-68吊顶施工隐蔽检查记录
c、NO：3—4—1暗龙骨吊顶工程检验批质量验收记录表
B、吊顶耐火石膏板饰面安装:
a、渝监理表—4（ ）报验申请表
b、渝建竣—69饰面砖（板）施工检查记录
c、NO：3-6-1饰面板安装工程检验批质量验收记录表（一)
d、NO：3-6—2饰面板安装工程检验批质量验收记录表（二)
C、橡塑保温棉填充：
a、渝监理表-4（ ）报验申请表
b、渝建竣—27（ )工程隐蔽检查记录
c、验收表-14检验批质量验收记录表
D、防尘漆涂刷：
a、渝监理表-4（ ）报验申请表
b、渝建竣-71装饰工程施工检查记录
c、验收表—14检验批质量验收记录表
2）（第二层吊顶）微孔铝合金吊顶安装:
A、轻钢龙骨吊顶龙骨基层安装：
a、渝监理表-4（ )报验申请表
b、渝建竣—68吊顶施工隐蔽检查记录
c、NO:3-4—1暗龙骨吊顶工程检验批质量验收记录表
B、微孔铝合金吊顶饰面安装：
a、渝监理表-4（ ）报验申请表
b、渝建竣-69饰面砖（板）施工检查记录
c、NO：3—6—1饰面板安装工程检验批质量验收记录表(一）
d、NO:3—6—2饰面板安装工程检验批质量验收记录表（二）
3）中间验收交接：
A、渝监理表—4（ )报验申请表
B、渝建竣—86中间交接记录（通用表）.
4、墙面工程
1）砖砌体隔墙：
A、渝监理表-4( ）报验申请表
B、渝建竣—61砌体配筋隐蔽检查记录
C、NO：2—3—6配筋砌体工程检验批质量验收记录表
D、砂浆配合比报告.
2）墙面抹灰：
A、渝监理表-4（ )报验申请表
B、渝建竣-72抹灰工程隐蔽检查记录
C、NO：3-2—1一般抹灰工程检验批质量验收记录表
3)轻钢龙骨彩钢板墙面安装：
A、橡皮垫层安装:
a、渝监理表—4（ ）报验申请表
b、渝建竣—27( )工程隐蔽检查记录
c、验收表—14检验批质量验收记录表
B、轻钢龙骨骨架安装：
a、渝监理表-4( )报验申请表
b、渝建竣-67轻质隔墙龙骨隐蔽检查记录
c、验收表—14检验批质量验收记录表
C、玻璃棉填充：
a、渝监理表—4（ ）报验申请表
b、渝建竣—27（ ）工程隐蔽检查记录
c、验收表—14检验批质量验收记录表
D、橡皮垫层安装:
a、渝监理表-4（ ）报验申请表
b、渝建竣—27( ）工程隐蔽检查记录
c、验收表—14检验批质量验收记录表
F、FC板安装:
a、渝监理表—4( ）报验申请表
b、渝建竣—27（ ）工程隐蔽检查记录
c、验收表-14检验批质量验收记录表
G、彩钢饰面板安装：
A、 渝监理表-4( ）报验申请表
B、 渝建竣-69饰面砖（板）施工检查记录
C、 NO：3—5—2骨架隔墙工程检验批质量验收记录表
D、 NO：3-6-1饰面板安装工程检验批质量验收记录表（一)
E、 NO：3—6-2饰面板安装工程检验批质量验收记录表(二)
4）玻璃隔墙安装:
A、玻璃隔墙基座安装：
a、渝监理表—4（ ）报验申请表
b、渝建竣—80(　 ）安装检查记录(通用表）
c、验收表-14检验批质量验收记录表
B、玻璃隔墙安装：
a、渝监理表-4（ )报验申请表
b、渝建竣—71装饰工程施工检查记录
c、NO:3—5-4玻璃隔墙工程检验批质量验收记录表
6）不锈钢踢脚安装
A、渝监理表-4( ）报验申请表
B、渝建竣-27( ）工程隐蔽检查记录
C、验收表-14检验批质量验收记录表
7）中间验收交接:
A、渝监理表—4（ ）报验申请表
B、渝建竣-86中间交接记录(通用表)。
5、地面工程
1)机房地面
A、楼面、结构层钢板面刷防静电环氧地坪漆：
a、渝监理表-4( )报验申请表
b、渝建竣—27（ )工程隐蔽检查记录
c、验收表-14检验批质量验收记录表
B、静电地板安装：
a、渝监理表-4( ）报验申请表
b、渝建竣-27( )工程隐蔽检查记录
c、渝建竣—71装饰工程施工检查记录
d、NO：3-1—21活动地板面层检验批质量验收记录表
C、橡塑保温层铺贴:
a、渝监理表-4( )报验申请表
b、渝建竣—71装饰工程施工检查记录
c、NO：3—1—20塑料板面层检验批质量验收记录表
2）辅助操作区地面:
A、楼面、结构层钢板面刷防静电环氧地坪漆：
a、渝监理表—4（ ）报验申请表
b、渝建竣—27（ ）工程隐蔽检查记录
c、验收表—14检验批质量验收记录表
B、OA地板安装：
a、渝监理表—4（ )报验申请表
b、渝建竣-27（ ）工程隐蔽检查记录
c、渝建竣-71装饰工程施工检查记录
d、NO：3-1—21活动地板面层检验批质量验收记录表
C、地毯铺贴:
A、地毯铺贴排花效果图报审：
a、渝监理表—4( ）报验申请表
b、地毯铺贴排花效果图;
B、地毯粘贴：
a、渝监理表—4( )报验申请表
b、渝建竣-71装饰工程施工检查记录
c、NO:3—1-22地毯面层检验批质量验收记录表.
7）中间验收交接:
A、渝监理表—4（ ）报验申请表、
B、渝建竣—86中间交接记录（通用表).
6、门窗工程
1）防火金属门安装:
A、渝监理表—4（ )报验申请表
B、渝建竣—77门窗工程施工检查记录
C、NO：3—3-6金属门窗安装工程检验批质量验收记录表(涂色镀锌钢板门窗）（III）。
2)防火玻璃门安装:
A、渝监理表—4（ )报验申请表
B、渝建竣—77门窗工程施工检查记录
C、NO:3-3—9特种门安装工程检验批质量验收记录表（一）
D、NO：3—3—10特种门安装工程检验批质量验收记录表(二）
7、其他
1）楼梯栏杆安装:
A、渝监理表—4（ )报验申请表
B、渝建竣—66栏杆、护栏施工检查记录
C、NO：3-10—4护栏和扶手制作与安装工程检验批质量验收记录表
2)踢脚线安装：
A、渝监理表-4( )报验申请表
B、渝建竣—71装饰工程施工检查记录
C、验收表-14检验批质量验收记录表。
3）中间验收交接：
A、渝监理表-4（ ）报验申请表
B、渝建竣-86中间交接记录（通用表）
（二）电气工程
1、施工前技术交底：
1)渝建竣-28( )分部分项施工技术交底记录
2、电路敷设
1)桥架安装：
A、渝监理表—4( ）报验申请表
B、渝建竣—80(　 ）安装检查记录（通用表）
C、NO:6—3-3电缆桥架安装和桥内电缆敷设检验批质量验收记录表
D、NO：6—3—4电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表。
2）电线配管：
A、渝监理表—4（ )报验申请表
B、渝建竣-99电气配管隐蔽检查记录
C、NO：6-3-5电线导管、电缆导管和线槽敷设检验批质量验收记录表（一)(I）(室内)
D、NO:6-3-6电线导管、电缆导管和线槽敷设检验批质量验收记录表（二）（I）（室内）
3）电缆敷设：
A、渝监理表-4( )报验申请表
B、渝建竣-106电缆敷设施工检查记录
C、NO：6—5—3电线、电缆穿管和线槽敷线检验批质量验收记录表
4)电线穿管:
A、渝监理表—4（ )报验申请表
B、渝建竣—100电气配线隐蔽检查记录
C、NO：6-5—3电线、电缆穿管和线槽敷线检验批质量验收记录表
5）管线安装测试：
A、渝监理表-4( )报验申请表
B、渝建竣—101电气管线安装测试检查记录
6）电缆头安装：
A、渝监理表—4（ )报验申请表
B、渝建竣-79施工记录(通用表)
C、NO：6—5-6电缆头制作、接线和线路绝缘测试检验批质量验收记录表
7）槽板配线：
A、渝监理表—4（ )报验申请表
B、渝建竣—79施工记录（通用表）
C、NO:6-5-4槽板配线检验批质量验收记录表
8）不间断电源安装：
A、渝监理表—4（ )报验申请表
B、渝建竣—80（　 )安装检查记录(通用表)
C、NO：6-6—2不间断电源安装检验批质量验收记录表
9）绝缘电阻测试
A、渝监理表—4（ ）报验申请表
B、渝建竣—110( ）绝缘测试记录
C、NO:6—7-6电缆头制作、接线和线路绝缘测试检验批质量验收记录表
9）中间验收交接：
A、渝监理表—4( )报验申请表
B、渝建竣—86中间交接记录（通用表）
3、配电箱安装
1）低压配电柜箱安装测试：
A、低压配电箱安装：
a、渝监理表-4（ ）报验申请表
b、渝建竣-82设备开箱检查记录
c、渝建竣-109成套开关柜（盘）安装检查记录
d、NO：6-4—1成套配电柜、控制柜(屏、台)和动力、照明配电箱（盘)安装检验批质量验收记录表(一）（II）(低压开关柜)
e、NO：6—4—2成套配电柜、控制柜（屏、台)和动力、照明配电箱（盘）安装检验批质量验收记录表（二)（II）（低压开关柜）.
B、测试：
a、渝监理表-4( )报验申请表
b、渝建竣—110( )绝缘测试记录
c、渝建竣-111漏电开关模拟试验记录。
2)照明配电箱安装测试：
A、照明配电箱安装：
a、渝监理表—4( ）报验申请表
b、渝建竣—82设备开箱检查记录
c、渝建竣-109成套开关柜（盘）安装检查记录
d、NO：6-5-1成套配电柜、控制柜(屏、台）和动力、照明配电箱（盘)安装检验批质量验收记录表（一）(III）照明配电箱(盘）
e、NO:6—5—2成套配电柜、控制柜（屏、台)和动力、照明配电箱(盘）安装检验批质量验收记录表（二）（III)照明配电箱（盘）
B、测试：
a、渝监理表—4（ )报验申请表
b、渝建竣—110( ）绝缘测试记录
c、渝建竣-111漏电开关模拟试验记录
3）柴油发电机组安装测试：
A、柴油发电机组安装：
a、渝监理表—4( ）报验申请表
b、渝建竣-82设备开箱检查记录
c、渝建竣-80（　 )安装检查记录（通用表）
d、NO：6—6—1柴油发电机组安装检验批质量验收记录表
B、测试:
a、渝监理表—4( )报验申请表
b、渝建竣-112电动机试运转检查记录
4）中间验收交接:
A、渝监理表-4（ ）报验申请表
B、渝建竣—86中间交接记录（通用表)
4、开关、插座、灯具安装
1）开关、插座安装：
A、渝监理表-4( ）报验申请表
B、渝建竣-80（ ）安装检查记录(通用表）
C、NO：6-5-11开关、插座、风扇安装检验批质量验收记录表
2）普通灯具安装：
A、渝监理表-4（ )报验申请表
B、渝建竣—80（ )安装检查记录（通用表）
C、NO：6—5-7普通灯具安装检验批质量验收记录表(一）
D、NO:6—5-8普通灯具安装检验批质量验收记录表（二）
3）应急照明灯及安全疏散指示灯安装：
A、渝监理表—4（ )报验申请表
B、渝建竣-80( ）安装检查记录（通用表)
C、NO：6—5—9专用灯具安装检验批质量验收记录表
4)中间验收交接:
A、渝监理表-4（ ）报验申请表
B、渝建竣-86中间交接记录（通用表)。
5、试运行
1)照明系统通电试运行：
A、渝监理表—4（ )报验申请表
B、渝建竣—113照明系统通电试验记录
C、NO：6—5—12建筑物照明通电试运行检验批质量验收记录表
2)开关、插座等绝缘测试：
A、渝监理表—4（ ）报验申请表
B、渝建竣-81( ）试验记录(通用表）
3）中间验收交接：
A、渝监理表—4（ ）报验申请表
B、渝建竣—86中间交接记录(通用表。
（三)通风空调工程
1、施工前技术交底：
1)渝建竣-28( ）分部分项施工技术交底记录
2、空调系统安装
1）风管制作与安装：
A、渝监理表-4（ ）报验申请表
B、渝建竣—80（ ）安装检查记录（通用表)
C、渝建竣—115通风空调系统漏光法检测记录
D、NO：8-1—1风管与配件制作检验批质量验收记录表（一）(金属风管）（I）
E、NO：8-1—2风管与配件制作检验批质量验收记录表(二）（金属风管)(I）
F、NO：8—1—3风管与配件制作检验批质量验收记录表(非金属风管、复合材料风管）（II)
G、NO:8-1—4风管部件与消声器制作检验批质量验收记录表（一)
H、NO：8—1—5风管部件与消声器制作检验批质量验收记录表（二）
2)空调系统安装测试：
A、渝监理表—4（ ）报验申请表
B、渝建竣—82设备开箱检查记录
C、渝建竣—80( ）安装检查记录（通用表）
D、渝建竣-116通风与空调系统风管（设备）漏风量测试记录
E、渝建竣—118通风空调系统风量测试记录
F、渝建竣-119通风空调系统水流量测试系统记录
G、渝建竣-120通风空调系统空调机组性能参数测试记录
H、渝建竣-121通风空调系统室内状态参数测试记录
I、渝建竣-122通风空调系统综合效能试验记录
J、NO:8-4—1风管系统安装检验批质量验收记录表（一)（空调系统）
K、NO:8—4—2风管系统安装检验批质量验收记录表(二）(空调系统）
(四）防雷工程
1、施工前技术交底：
1）渝建竣—28（ ）分部分项施工技术交底记录
2、防雷隐蔽及测试
1）防雷接地装置安装：
A、渝监理表-4（ )报验申请表
B、渝建竣—102防雷接地装置施工检查记录
C、渝建竣-90管道(　　）接地测试检查记录
D、NO：6—7-1接地装置安装检验批质量验收记录表（一）
E、NO:6-7-2接地装置安装检验批质量验收记录表（二）
2)防雷引下线安装：
A、渝监理表-4（ )报验申请表
B、渝建竣-104防雷引下线施工检查记录
C、NO：6—7-３避雷引下线和变配电室接地干线敷设检验批质量验收记录表（I）（防雷引下线）
D、NO:6-7-4避雷引下线和变配电室接地干线敷设检验批质量验收记录表（II）（变配电室接地干线）
3）接闪器安装:
A、渝监理表-4（ ）报验申请表
B、渝建竣—105防雷接闪器施工检查记录
C、渝建竣-90管道（　　)接地测试检查记录
D、NO:6-7—5接闪器安装检验批质量验收记录表
4）等电位联接结：
A、渝监理表—4（ ）报验申请表
B、渝建竣—103均压及等电位联结施工检查记录
C、渝建竣—90管道(　　）接地测试检查记录
D、NO：6-7—6建筑物等电位联结检验批质量验收记录表
(六)工程指令、设计变更、洽商和签证
1、工程指令、设计更改、现场洽商
1)业主方提出的工程变更指令：
工程变更工程指令（无统表,以业主方为主）
2)设计单位提出的设计更改：
A、渝建竣—6设计变更通知
3）施工现场提出的现场洽商：
A、渝建竣-7技术变更核定(洽商)记录
2、签证单
1)合同范围以外的内容,并涉及工程量:
A、工程签证单（已统一用表)
三、验收阶段
（一）分部工程验收
1、装饰工程验收
A、验收表-12分部（子分部）工程质量验收记录
B、验收表—13( ）分项工程质量验收记录。
2、电气分部验收
A、验收表-12分部(子分部）工程质量验收记录
B、验收表—13（ )分项工程质量验收记录.
3、给排水分部验收
A、验收表—12分部（子分部）工程质量验收记录
B、验收表—13（ ）分项工程质量验收记录。
4、通风空调分部验收
A、验收表—12分部（子分部）工程质量验收记录
B、验收表-13（ ）分项工程质量验收记录。
（二）工程竣工预验收
1、竣工前资料组卷
将前期施工中形成的各类工程资料按《建设工程文件归档内容一览表》的顺序进行归档组卷.
2、工程竣工预验收
向甲方和监理书面提出申请，进行工程竣工预验收.业主方组织各方参与验收,施工方进行工程技术汇报，检查现场和竣工资料后提出整改意见，施工方整改后提交整改回执单。
3、档案专项验收
向甲方和监理书面提出申请，进行工程竣工资料、专项验收工程档案总结。
4、工程竣工验收
A、渝监理表—4( ）报验申请表
B、渝建竣-3单位（子单位）工程竣工报告(竣工申请书）
C、验收表—8单位（子单位）工程质量竣工验收记录
D、验收表—9单位（子单位）工程质量控制资料核查记录
E、验收表-10单位（子单位)工程安全和功能检验资料核查及主要功能抽查记录
F、验收表—11单位（子单位）工程观感质量检查记录
G、验收表7-1建设单位竣工验收意见书（一)
H、验收表7—2建设单位竣工验收意见书（二)
I、工程技术总结
J、会议记录及签到表
