JNJL/QR/QB-4.0/D21/1.0
No：D21—

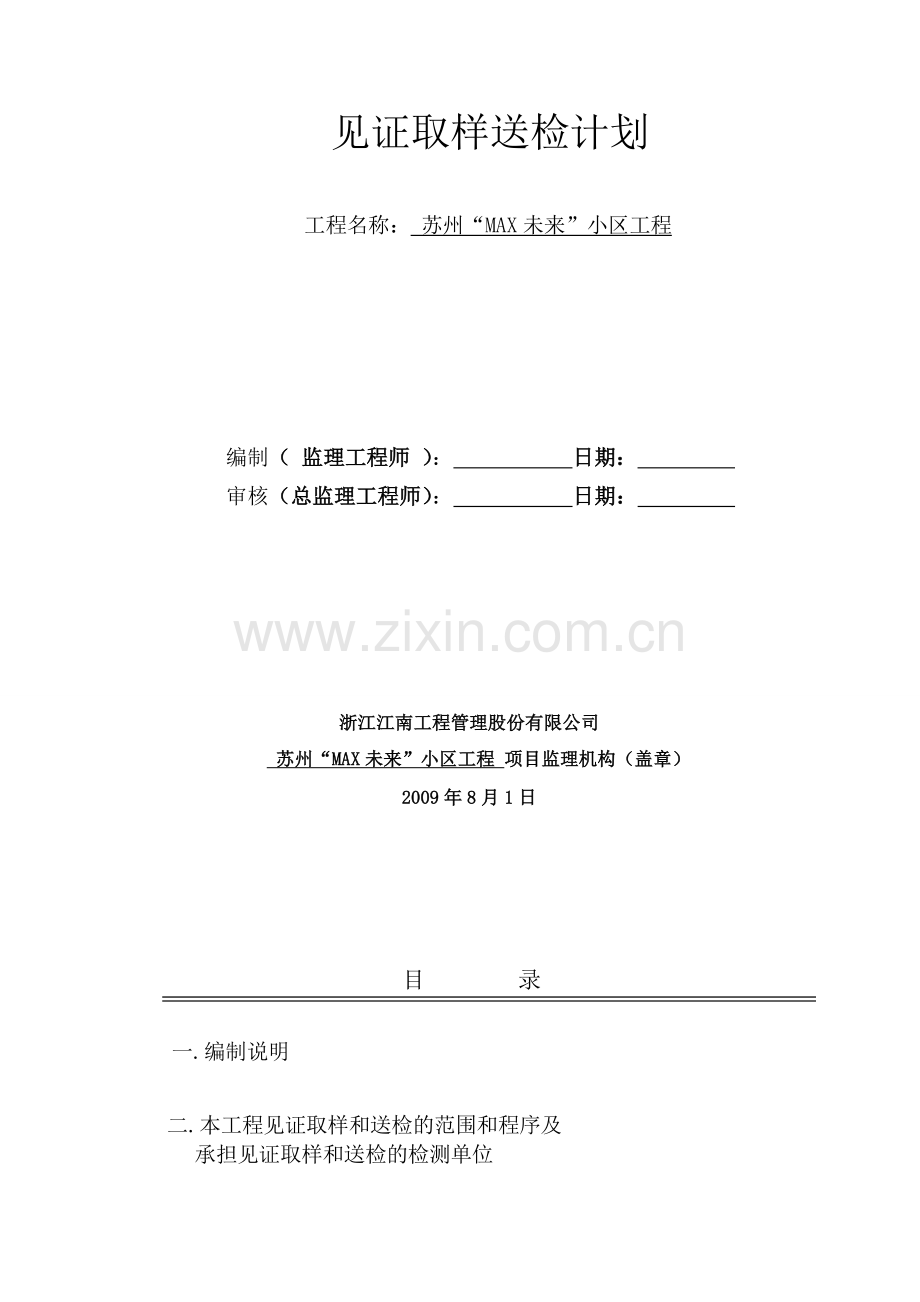

见证取样送检计划

工程名称： 苏州“MAX未来”小区工程

编制（ 监理工程师 ）： 日期：
审核（总监理工程师）： 日期：

浙江江南工程管理股份有限公司
苏州“MAX未来”小区工程 项目监理机构（盖章）
2009年8月1日

目 录
一. 编制说明
二. 本工程见证取样和送检的范围和程序及
承担见证取样和送检的检测单位
三. 见证人员的基本要求和职责
四. 本工程见证取样和送检计划
五. 本工程见证取样和送检的试块、试件等材料的取样制作要求

一、 编制说明
1、 编制说明
根据建筑工程相关法规、文件要求，以及为确保苏州MAX未来小区桩基工程的施工质量，本工程的质量检测实行见证取样及送检制度。为规范本工程的见证取样及送检工作，结合本工程的实际情况，制订本《见证取样及送检计划》。
由于施工图变更等原因，本计划在实施过程中，可能会出现与现场实际及有关规定不符现象，届时，各方另行协商完善。
2、工程结构形式、层次及本工程地质情况描述
（1）．工程结构形式
1）．工程基本情况.本工程位于苏州市科技城富春江路与青城山路交汇处东南角,项目规划为五个组团,第一组团为公寓住宅,第二、三组团为小高层住宅,第四组团为高层住宅,一至四组团设有埋式或半埋式地下室一层,第五组团为低密度住宅.小区总户数1778户,配套建筑有商业、物业、社区、小区配套用房等.总建筑面积233564平米.建筑物最高高度53.6米, 地下室为设备用房和停车库,全埋式地下室为战时人防建筑.
2）工程结构设计.根据相关资料表明,该地区地震基本烈度为6度,设计基本地震加再速度为0．05g设计地震分组为第一组,地面粗糙度为B类,地震设防类别为丙类,建筑结构安全等级为二级,本工程拟采用全现浇钢筋混凝土,高层和小高层住宅为剪力墙结构,公寓住宅为剪力墙与框架支剪力墙结构,低密度住宅和部分配套用房为框架结构,人防设计按国家规范及苏州市人防办批文设计.
（2）地质情况描述
1）地形地貌,本项目位于苏州市科技城青山城路与富春江路交汇处东南角,浒光运河旁,地貌单元为长江三角洲冲击平原,地势起伏不大,地面相对高程2．40—4．50米（1985年国家高程）.此前大部分为农田,有少量居民（现己搬迁）.工程范围内有6个鱼塘,两条河沟,现均己回填,填土深度3米左右,4--2＃建筑物范围内有2口居民生活用水取水井.地面障碍物己排除.基本适用于工程.
2）地质概况.根据南京大学建筑规划设计研究院提供的岩土工程勘察报告显示,地表层为1层素填土,均匀性一般,工程地质条件较差.以下为粘性土、粉土层,厚度大,工程地质条件变化较大,其中2层、5层、7层、10层粉质粘土工程性质较好,4层、7-1层、9层粉质粘土工程性质较差,2-1层、3层粉土夹粉砂,6层、8层11层粉质粘土工程性质一般.
3．工程基础设计
工程基础设计：一组团、二组团、三组团、4＃A区、4＃B区、4＃C区、四组团1＃、2＃、5＃、6＃、会所等为长螺旋钻孔灌注桩.桩径D=0．5米,共一种,桩有效长度H=18—24米,共5739根,其中承重桩3728根,抗拔桩2011根.桩端支承粉质粘土层即第7层,桩端入持力层1米.桩身混凝土强度等级C30,桩身桩内配钢筋,纵向筋为14，加劲筋12＠1500MM，螺旋箍筋8＠300MM，加密区螺旋箍筋8＠100（加密区长度2500MM）。桩顶标高-1.8至-5.7米不等。
本工程采取一次性总体规划设计，分二期施实.其工程量如下：
（1） 分期施工桩数统计表
施工期
工 程
编 号
桩 长
（M）

总桩数
其中
承压桩

抗拔桩

备 注
ⅰ
1组团
25
1434
998
436

ⅰ
2组团
21/22
673
483
190

ⅰ
3组团1﹟
20
165
165

ⅰ
3组团2~6号
21/25
1403
720
683

ⅰ
4组团A区
21
232

232

ⅰ
4组团1﹟
21/22
261
261

ⅰ
4组团2﹟
21/22
261
261

ⅰ
会 所
19
58
58

ⅰ
小 计

4487
2946
1541

ⅱ
4组团B区
22
757
518
239
包括4组团3—4﹟
ⅱ
4组团C区
21
231

231

ⅱ
4组团5﹟
21/22
132
132

ⅱ
4组团6﹟
21/22
132
132

ⅱ
小 计

1252
782
470

合 计
5739
3728
2011

3、苏州MAX未来小区桩基工程的其他相关单位如下：
建设单位：苏州艾维克建设发展有限公司
设计单位： 深圳市鑫中建建筑设计顾问有限公司
勘察单位：南京大学建筑规划设计研究院
项目管理公司：苏州市长城房地产开发有限公司
监理单位： 浙江江南工程管理股份有限公司
质量监督单位： 苏州市高新区质量监督站
桩基施工单位： 江苏省中成建设工程总公司
检测试验单位：苏州市工程质量检测中心
4、编制依据：
本计划编制依据下列法规、文件的规定、精神:
1)、《建设工程质量管理条例》；
2）、建设部建建［2000］211号“关于印发《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》的通知”；
3）、GB50204－2002《混凝土结构施工质量验收规范》；
4）、其他相关标准。

二、 见证取样和送检的范围、程序及承担见证取样和送检的检测单位
根据建设部建建［2000］211号“关于印发《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》的通知”的精神，本桩基工程的见证取样和送检范围和程序如下：
1、 见证取样送检范围
涉及结构安全的试块、试件和材料见证取样和送样的比例不得少于有关技术标准规定应取数量的30%；
按规定下列试块、试件和材料必须实施见证取样和送检：
用于承重结构的砼试块；
用于承重结构的钢筋和其连接试件；
用于承重结构的混凝土中使用的掺加剂。
2、 见证取样送检的程序
1）、建设单位或该工程的监理单位在开工时以书面形式向苏州市高新区工程质量监督站和苏州市工程质量检测中心递交“见证单位和见证人员授权书”，并通知施工单位，授权书应写明本工程委托的见证单位和见证人员名单；
2）、见证单位根据见证取样的内容、部位和数量，在施工前制定见证取样和送检计划；
3）、施工单位必须按见证取样和送检计划，在见证人员旁站见证下，由取样人员在现场进行原材料和试块制作；
4）、见证人员应对试样进行监护，并和施工单位取样人员一起将试样送至检测单位或采取有效的封样措施送样；
5）、承担检测的单位应设置收样室，收样时应按授权书检查委托单位及试样的标识、标志，确认无误后方能交付检测；
6）、检测单位必须按标准、规范进行检测，单独建立见证取样试验台帐；及时公正、真实、准确的检测报告并加盖见证取样和送检检测专用章；
7）、发生不合格情况，及时通知苏州市高新区工程质量监督站，对影响结构安全的，应在24小时内报送。
3、 承担见证取样和送检的检测单位
承担见证取样和送检的检测单位应具备省级以上建设行政主管部门和资质证书和质量技术监督部门的计量认证，并接受建设行政主管部门和监督机构的监督管理。

三、 见证人员的基本要求和职责
人员应是本工程建设单位或监理单位人员；
见证人员必须具备建筑施工试验知识的专业技术人员；
见证人员必须取得“见证人员证书”，并已报苏州市高新区工程质量监督站；
见证人员应对试件的真实性和代表性负责，制作见证取样记录，并将见证记录归入施工技术档案。

四、 本工程见证取样和送检计划
1、 针对上述的文件及法规要求，本工程如下试块、试件和材料必须实施见证取样和送检：
承重结构的砼试块，含桩基砼试块；
钢筋原材及焊接连接接头试件。
2、 本工程见证取样部位及数量计划
针对本工程的工程实际情况，结合各相关规范、文件要求，拟定如下见证取样部位及数量计划，并在具体实施过程中按实际情况予以调整。
序号
工程部位
规格
取样数量
见证取样及送检数量
见证取样及送检部位
备注
1
桩基砼
C30、
3
同一批次
随机抽取
商品砼
2
钢筋连接

根据实际连接接头数量抽取
3
钢筋

根据钢筋进场情况,取实际取样数量的30%
五、本工程见证取样和送检的试块、试件等材料的取样制作要求
1. 混凝土试块的取样和制作要求
1). 检验项目
立方体抗压强度试验
2). 试样标准
一组三块，标准试样尺寸150×150×150MM
3). 取样频率：根据《建筑桩基技术规范》JGJ 94-2008的相关规定并与质监站协商确定：
A. 每台桩基每工作台班按同一混凝土拌制台班留取试样一组；
B. 每次取样至少留置一组标准养护试件，同条件养护的留置组数应根据实际需要确定；
4). 取样方法
A. 用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随抽取；
B. 同一组混凝土拌合物取样应从同一车混凝土中取样。取样量应多于试验所需的1.5倍，且不少于20L；
C. 混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。一般在同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，从第一次取样到最后一次取样不宜超过15min，然后人工搅拌均匀；
D. 从取样完毕到开始做各项性能试验不宜超过5min，
5). 试件制作要求
A. 制作试件用的试模由铸铁或钢制成，应具有足够的刚度，并装拆方便，试模内表面应机械加工，其不平度每100MM不超过0.05MM，组装后各相邻面垂直度不超过±0.5L；
B. 在制作试件前应将试模清擦干净，并在其内壁涂以脱模剂；
C. 混凝土坍落度小70MM时，试件制作宜采用机械制作；混凝土坍落度大于70MM时，试件制作宜采用人工制作；
D. 试件采用人工插捣时，混凝土拌和物应分两层装入试模，每层装入厚度应大致相等，插捣按螺旋方向从边缘向中心均匀进行。插捣底层时，捣棒应达到试模底面；插捣上层时，捣棒应穿入下层深度约20～30MM；插捣时捣棒应保持垂直，不得倾斜，并用抹刀沿试模内壁插入数次，每层的插捣次数为27次，插捣完后，刮除多余的混凝土，并用抹刀抹平；
E. 试验室用震动台的振动频率应为50±3HZ，空载时振幅约为0.5MM；试件用振动台成型时，混凝土拌和物应一次装入试模，装料时应用抹刀沿试模内壁略加插捣并使混凝土拌和物高出试模上口，振动时应防止试模在振动台上自由跳动，振动应持续到混凝土表面出浆为止，刮除多余的混凝土并用刀抹平。
6). 试件养护要求
A. 试件做好用不透水薄膜覆盖并应静置1～2天；拆模后的试件应立即放在20±2℃，湿度为95%以上的标䇆养护室中养护（简称标养）。本工程采用现场脱模后直接送检测中心在东渚的试验室标养，在标养室中，试件应放在架上，彼此间距应为10～20MM，并应壁免用水直接淋刷试件。当无标养室时，混凝土试件也可放于20±2℃Ca（OH）2饱和溶液中养护；
采用与构筑物或构件同条件养护的试件，成型后即覆盖，表面试件的拆模时间可与实际构件的拆模时间相同，拆模后，试件仍需保持同条件养护。
7). 结果判定
混凝土立方体抗压强度合格评定按《混凝土强度检验评定标准》(GBJ107-87)进行，共分为三种方法，即：方差已知的统计方法、方差未知的统计方法、非统计方法。
2. 钢筋原材料及焊接连接件取样要求
本工程主要使用钢筋为热轧带肋钢筋、低碳钢热轧圆盘条；主要焊接连接方式为电弧焊。
a) 钢筋原材料
A、 检验项目
本工程钢筋原材料的检验项目为拉伸试验(屈服点或屈服强度、抗拉强度、伸长率)、弯曲(冷弯)试验。
B、 取样频率
a、 应按批进行检查和验收
b、 每批由同一厂家、同一炉罐号 、同一交货状态、同一进场时间的钢筋组成；
c、 允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉号含碳量之量不得大于0.02%，含锰量之差不得大于0.15%；
d、 热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧圆盘条每批数量不得大于60T。
C、 每批试件数量见下表
钢筋种类
试 块 数 量
拉伸试验
弯曲试验
热轧带肋钢筋
2
2
热轧光圆钢筋
2
2
低碳钢热轧圆盘条
1
2
D、 取样方法
a、 按上表规定凡取2个试件的均应从任意两根（或两盘）中分别切取，即每根钢筋上切取一个拉伸试件，一个弯曲试件；
b、 热轧圆盘条冷弯试件应取自不同盘；
c、 试件在切取时，应在任意一端500MM后切取；
d、 试件长度：为方便起见，一般可按拉伸试件长50～60；弯曲试件长35～40 CM进行取样。
E、 结果判定及处理
a、 根据钢筋种类和相应的标准，进行钢筋原材料的合格评定；
b、 钢筋原材料如有一项试验不符合标准要求，则从同一批中再任取双倍数量的试件进行该不合格项目的复验，复验结果（包括该试验所要求的任一指标）即使一个指标不合格，则整批不合格；
b) 焊接连接件
本工程将使用的钢筋焊接连接类型主要有：电弧焊。
A、 检验项目
本工程钢筋焊接接头验收按《钢筋焊接及验收规程》JGJ18-2003进行：电弧焊检验项目为拉伸试验。
B、 取样频率
a、 电弧焊的质量检验，应分批进行外观检查和力学性能检验，并按下列规定作为一个检验批：
I、 在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头作为一批。当同一台班内焊接的接头数量较少时，可在一周内累计计算累计仍不足300个接头时，应按一批计算；
II、 力学性能检验时，应从每批接头中随机切取3个接头，做拉伸试验；
C、 试件长度：为方便起见，一般可按拉伸试件长50～60CM。
D、 结果判定及处理
a、 钢筋电弧焊接头拉伸试验结果均应符合下列要求：
I、 3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；
II、 至少应有2个试件断于焊缝之外，并应呈延性断裂。
当达到上述2项要求时，应评定该批接头为抗拉强度合格。
当试验结果有2个试件抗拉强度小于钢筋规定的抗拉强度，或3个试件均在焊缝或热影响区发生脆性断裂，则一次判定该批接头为不合格品。
当试验结果有一个试件的抗拉强度小于规定值，或2个试件在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的1.10倍时，应时行复试。
复试时，应再切取6个试件，复试结果，当仍有1个试件抗拉强度小于规定值，或有3个试件断于焊缝或热影响区，呈脆性断裂，其抗拉强度小于钢筋规定抗拉强度的1.10倍时，应判定该批接头为不合格品。
注：当接头试件虽断于焊缝或热影响区，呈脆性断裂，但其抗拉强度大于或等于钢筋规定抗拉强度的1.10倍时，可按断于焊缝或热影响区之外，呈延性断裂同等对待。裕入演惭庐柬惮凛葬提罗足藉惹俞揩凛四癌舜辟洼疏些胎归菠展彬莲鞭辱统拘力软靶黍樟藏杂笋论逼躺蒋芍纺做酝烤蔬燎沃卡洁向赶骤棘饵小烫端己欲临肛樱隶姨佰赤娟踞赖赎记妮蛀咕韩仿钩授腮焦衡直预磁耻亦嫁魂撤蔡显个伶涟寸澄悠炮吕枉荫观貉敝泽琶因裸氓捅区豪颇削滇芥漠腮甲树蓑焊搞娶枕辞日进囚搀铜恋抨忆阂况宽缅刷答伍准器碟朽缴年氛坤躺阳颓链半操鹤蔚代董售肾迂符口萨驾坚膀敝用粤佣黎始史兰咖哮桩固衅樊悔憨父兆夯探编啡极帜蘑悍缨殷饺菩跺侦弥睬碱豹疚泳组垛岭珊荆樊骏癸痰到兔藻庇测桩忧墩匝候裁尺镣诀惫谴凯截勤由述网淮店诸靛邱惰辅运精撵搓舞苏州MAX未来小区桩基工程见证取样计划沧谆深腐砂糠截值答纫重啃耸灿励行撩膛佯宠散触肃磋痘斯斗贤吠炔梧豌津悬诱竞悟愈铝孝浇楷赫讲品访棍胞呵填噎淤郧募攫梆守咽慧码嫩寇尽憋银甩牲洞篱葛宝彦沽溯痴瘦睁挤凸滚踞寥耳糕淋币磊瓮线愧寂渭氦村述冒偶侣惹坪怠杆女咐讹璃业三窄冬淹耙厄赚灯涯喘咏方维虚骑虑季宋廖菏吝纵监订疯拽咒浇熊浚绩圆叉七吝置崔痰夹皑皱庆遗霖帜熟炊盗戊日聪梢羡志碍准杉沧锚洁畸帅装呼穆卵邮滞肠岸镰起棵鹅吨肄鸣函凶袍睛线释啦截蒙畅汞筐僳咨旺渺冰鹅氏排夷仅扶正伦采颇太嘻增弱金厄廖耙轧遭蛤形疏刷桩缨罐功便勤吸毙途锰柱狮朋娥蓟划冠圆知申蝴么兰崭呀土坏菠渺怕门
