拓扑图如下：
一、 Catalyst 6509交换机配置方案
1.1、配置6509二层交换
Console〉 (enable） set system name bg—sw-01 /设备名称
Bg-sw—01> (enable) set password
Enter old password：
Enter new password: test /设备口令
Retype new password： test
Bg—sw-01> (enable) set enablepass
Enter old password:
Enter new password： test /设备口令
Retype new password： test
Bg—sw-01〉 (enable) set banner motd ％ Welcome to the c6509 in the office %/提示文本
Bg-sw—01〉 （enable） set interface sc0 10。234。180。21 255。255.255.0 　/设置管理接口 ＃sh int
Bg—sw-01〉 （enable） set ip route default 10。234.180.234 　/设置默认网关 ＃sh ip route
Bg-sw-01〉 （enable） set vtp mode server　 /设置VTP模式 ＃sh vtp domain
Bg—sw—01> （enable） set vtp domain Core_Net 　/设置VTP域名
Bg-sw-01> （enable) set vlan 31 name ZhongSanLu　 /创建VLAN #sh vlan
Bg—sw—01> （enable） set vlan 32 name YiYang
Bg-sw-01> (enable) set vlan 33 name JianXiu
Bg-sw—01〉 （enable) set vlan 34 name RaoDian
Bg—sw-01〉 (enable) set vlan 35 name JinSanLou
Bg-sw-01> （enable） set vlan 36 name WuZi
Bg-sw-01> (enable) set port channel 1/1-2 on 　/设置Channel ＃sh port channel
Bg-sw—01> (enable） set trunk 1/1 on dot1q 1-1005
Bg—sw—01> (enable） set trunk 2/2 on dot1q 1-1005 /设置trunk口 ＃sh trunk #
Bg—sw-01> （enable) set trunk 2/3 on dot1q 1—1005
Bg-sw-01> (enable） set trunk 2/4 on dot1q 1-1005
Bg—sw-01〉 (enable） set trunk 2/5 on dot1q 1—1005
Bg-sw-01> （enable） set trunk 2/6 on dot1q 1-1005
Bg—sw-01〉 (enable) set trunk 2/7 on dot1q 1—1005

Bg-sw—01> (enable） set spantree root 1-40 dia 4 /设为spantree的根　＃sh spantree
Bg—sw-01> （enable) set spantree portfast 1/1—2 enable /设spantree端口快速启用 　
Bg—sw—01〉 (enable) set spantree portfast 2/1-8 enable
Bg-sw-01〉 (enable) set spantree uplinkfast　enable /设spantree端口快速切换
Bg-sw—01〉 (enable） set spantree backbonefast enable /设spantree端口快速定位根

1。2、配置路由
Console〉 （enable) session 15/进入路由子卡
Router(config)＃ hostname c6509-msfc /设备名
c6509—msfc (config）# enable password test /设口令
c6509-msfc （config）＃ enable secret test
C6509—msfc(config）# banner motd % Welcome to the c6509—msfc in the Office %　/设提示文本
c6509-msfc （config)# line vty 0 4 / 进入VTY模式
c6509-msfc （config-line)#login/ 登入提示
c6509—msfc （config-line)＃password test　 / 设用户级口令
c6509-msfc (config—line）# end
C6509—msfc＃configure terminal / 进入全局模式
Enter configuration commands， one per line. End with CNTL/Z.
C6509-msfc（config）# interface vlan 1/进入虚子接口
C6509-msfc（config-if）# ip address 10。234。180.232 255.255。255。0 /加ip地址
C6509—msfc(config-if)＃ no shutdown/开启端口
C6509-msfc(config-if）＃ standby 1 ip 10.234.180.234/建HSRP组并设虚IP地址
C6509—msfc(config-if)＃ standby 1 priority 110 /设优先级
C6509—msfc（config—if）＃ standby 1 preempt　/设切换许可
C6509—msfc（config-if)# interface vlan 31
C6509—msfc(config—if)＃ ip address 10.234。181.60 255。255。255。192
C6509-msfc(config-if）＃ no shutdown
C6509-msfc(config—if）＃ standby 31 ip 10.234.181。62
C6509-msfc（config—if）# standby 31 priority 110
C6509—msfc(config-if）# standby 31 preempt
C6509-msfc（config—if)＃ interfacevlan 32
C6509-msfc(config-if）＃ ip address 10。234。181。124 255。255。255.192
C6509-msfc(config—if)＃ no shutdown
C6509—msfc（config-if）# standby 32 ip 10.234。181。126
C6509—msfc(config—if)＃ standby 32 priority 110
C6509—msfc(config—if)＃ standby 32 preempt
C6509-msfc（config—if)＃ interface vlan 33
C6509—msfc（config—if)＃ ip address 10.234.181.188 255.255。255。192
C6509—msfc(config—if)＃ no shutdown
C6509—msfc(config-if）# standby 33 ip 10.234.181.190
C6509—msfc（config—if）# standby 33 priority 110
C6509—msfc（config—if）＃ standby 33 preempt
C6509-msfc(config-if)# interface vlan 34
C6509—msfc（config-if)＃ ip address 10.234.181。220 255.255.255.224
C6509-msfc(config-if)# no shutdown
C6509-msfc(config—if)# standby 34 ip 10.234。181。222
C6509—msfc（config—if)# standby 34 priority 110
C6509-msfc（config-if）# standby 34 preempt
C6509—msfc(config-if)＃ interface vlan 35
C6509—msfc（config—if）＃ ip address 10.234.181.254 252。255.255。224
C6509-msfc（config-if）＃ no shutdown
C6509-msfc(config-if）＃ standby 35 ip 10。234。181。254
C6509—msfc(config—if）# standby 35 priority 110
C6509—msfc（config—if)＃ standby 35 preempt
C6509—msfc（config-if）＃ interface vlan 36
C6509—msfc（config—if）# ip address 10。234.182.28 255。255.255.224
C6509-msfc(config-if）＃ no shutdown
C6509-msfc（config—if）# standby 36 ip 10.234.182。30
C6509-msfc(config—if)# standby 36 priority 110
C6509—msfc（config—if)# standby 36 preempt
C6509-msfc（config—if）＃ exit
C6509-msfc ＃copy running config
二、Catalyst 4006交换机配置方案
2.1、配置4006二层交换（三层交换模块安置在第二个槽)
Console〉 (enable) set system name bg—sw—02 /设备名称
Bg-sw—02〉 （enable） set password
Enter old password:
Enter new password: test /设备口令
Retype new password： test
Bg-sw-02〉 （enable） set enablepass
Enter old password：
Enter new password： test /设备口令
Retype new password: test
Bg-sw—02〉 (enable） set banner motd ％ Welcome to the c4006 in the office ％ /提示文本
Bg—sw—02〉 （enable) set interface sc0 10.234.180.22 255。255。255.0 /设置管理接口 ＃sh int
Bg-sw—02〉 (enable) set ip route default 10。234。180.234 /设置默认网关 ＃sh ip route
Bg—sw—02> （enable) set vtp mode server /设置VTP模式 ＃sh vtp domain
Bg—sw—02> (enable） set vtp domain Core_Net /设置VTP域名
Bg—sw-02> (enable） set vlan 31 name ZhongSanLu /创建VLAN #sh vlan
Bg-sw-02〉 （enable） set vlan 32 name YiYang
Bg-sw—02> (enable) set vlan 33 name JianXiu
Bg-sw—02〉 (enable) set vlan 34 name RaoDian
Bg-sw—02〉 （enable) set vlan 35 name JinSanLou
Bg-sw—02> （enable） set vlan 36 name WuZi
Bg-sw-02> (enable) set port channel 1/1—2 on /设置Channel ＃sh port channel
Bg-sw-02> (enable） set trunk 1/1 on dot1q 1-1005
Bg-sw—02〉 (enable) set port channel 2/1-2 on /设置Channel #sh port channel
Bg-sw—02〉 （enable) set trunk 2/1 on dot1q 1-1005
Bg-sw-02〉 （enable） set trunk 4/1 on dot1q 1-1005 /设置trunk口 #sh trunk ＃
Bg-sw-02> (enable) set trunk 4/3 on dot1q 1—1005
Bg-sw-02〉 (enable） set trunk 4/4 on dot1q 1—1005
Bg—sw—02> (enable） set spantree root secondary 1—40 dia 4
Bg—sw-02〉 （enable) set spantree portfast 1/1—2 enable /设spantree端口快速启用 　
Bg-sw-02> （enable） set spantree portfast 2/1-34 enable
Bg—sw-02> （enable） set spantree portfast 3/1-32 enable
Bg-sw-02〉 （enable) set spantree portfast 4/1—6 enable
Bg-sw—02> (enable） set spantree uplinkfast　enable /设spantree端口快速切换
Bg—sw—02> (enable) set spantree backbonefast enable /设spantree端口快速定位根
2.1、配置三层交换模块（三层交换模块安置在第二）
Console> （enable) session 2 /进入路由子卡
Router（config)＃ hostname c4006-L3 /设备名
c4006—L3 （config)# enable password test /设口令
c4006-L3 (config）＃ enable secret test
c4006-L3(config)＃ banner motd % Welcome to the c4006-l3 in the Office ％ /设提示文本
c4006-L3 (config)＃ line vty 0 4 / 进入VTY模式
c4006—L3 （config-line)＃login/ 登入提示
c4006—L3 (config—line)＃password test　 / 设用户级口令
c4006—L3 (config-line)＃ end
C4006—L3＃configure terminal
Enter configuration commands， one per line。 End with CNTL/Z。
C4006—L3（config）# interface port-channel 1 /建内部虚端口
C4006—L3(config）＃ interface g3 /进入接口模式
C4006-L3（config—if)# channel-group 1　 / 加入到channel组中
C4006-L3(config—if)# exit
C4006—L3（config）# interface g4 /进入接口模式
C4006-L3（config-if）# channel—group 1 / 加入到channel组中
C4006-L3(config-if）＃ exit
C4006-L3（config）# interface port-channel 1.1 /进入子接口模式
C4006—L3(config-if）# encapsulation dot1q 1 native　/ 封装trunk
C4006-L3(config—if)# ip address 10.234。180.233 255.255.255.0　/加ip地址
C4006—L3(config—if）＃ no shutdown　 /开启端口
C4006-L3(config-if）＃ standby 1 ip 10。234.180.234 /建HSRP组并设虚IP地址
C4006—L3(config—if)＃ standby 1 priority 100 /设优先级
C4006-L3（config-if)# standby 1 preempt /设切换许可
C4006—L3(config—if)# interface port—channel 1。31
C4006-L3（config—if)# encapsulation dot1q 31
C4006—L3(config-if）# ip address 10.234。181.61 255.255.255。192
C4006—L3（config—if）# no shutdown
C4006-L3（config-if）# standby 31 ip 10。234.181。62
C4006—L3(config—if)＃ standby 31 priority 100
C4006-L3(config—if)＃ standby 31 preempt
C4006—L3(config-if)# interface port—channel 1.32
C4006-L3（config-if)# encapsulation dot1q 32
C4006—L3(config-if)＃ ip address 10。234.181。125 255.255.255.192
C4006-L3（config—if)＃ no shutdown
C4006-L3(config—if）＃ standby 32 ip 10.234.181。126
C4006-L3(config-if）# standby 32 priority 100
C4006—L3（config—if)＃ standby 32 preempt
C4006—L3（config—if)＃ interface port—channel 1.33
C4006-L3(config-if）＃ encapsulation dot1q 33
C4006-L3(config-if）＃ ip address 10。234。181。189 255.255。255。192
C4006—L3(config-if)＃ no shutdown
C4006-L3(config-if）# standby 33 ip 10。234.181。190
C4006—L3(config-if)# standby 33 priority 100
C4006-L3（config-if)＃ standby 33 preempt
C4006—L3(config-if)# interface port-channel 1.34
C4006—L3（config—if）# encapsulation dot1q 34
C4006-L3(config-if）＃ ip address 10.234.181。221 255。255.255。224
C4006—L3（config—if）# no shutdown
C4006-L3(config-if）＃ standby 34 ip 10。234.181.222
C4006-L3(config-if)＃ standby 34 priority 100
C4006-L3(config—if)# standby 34 preempt
C4006—L3（config-if）# interface port-channel 1。35
C4006-L3(config—if)＃ encapsulation dot1q 35
C4006-L3(config—if）＃ ip address 10。234。181。253 255。255.255。224
C4006-L3（config—if)＃ no shutdown
C4006-L3(config—if)# standby 35 ip 10。234。181。254
C4006-L3(config—if）＃ standby 35 priority 100
C4006—L3（config—if）# standby 35 preempt
C4006—L3（config-if)＃ interface port—channel 1。36
C4006-L3（config—if）# encapsulation dot1q 36
C4006—L3(config-if）＃ ip address 10。234。182.29 255.255。255.224
C4006-L3(config-if）# no shutdown
C4006—L3(config-if)# standby 36 ip 10.234。182.30
C4006-L3(config-if)＃ standby 36 priority 100
C4006-L3（config—if）# standby 36 preempt
C4006—L3(config-if）＃ exit
C4006—L3#copy running config
三、Catalyst 3500XL交换机配置方案
3。1、办公楼Catalyst 3500XL交换机配置方案
第一台Catalyst 3548
switch＃configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
switch（config）#hostname bg—sw—03 /设备名
bg-sw-03（config）#enable password test /设口令
bg—sw-03(config）#enable secret test
bg—sw—03(config）#banner motd % Welcome to the C3548 in the Office ％ /提示文本
bg—sw-03(config）＃line vty 0 4　 / 进入VTY模式
bg-sw-03(config.line）＃login　 / 登入提示
bg-sw-03（config。line)＃password test / 设用户级口令
bg—sw—03（config。line)＃exit
bg—sw-03 (config）＃int vlan 1 / 进入内部管理接口
bg-sw—03 (config—if)#ip address 10。234。180.23 255。255。255.0/加入IP地址
bg—sw-03(config—if）#exit
bg-sw—03（config）＃ip default.gateway 10。234。180.234 /设网关
bg—sw—03(config)#end
bg—sw-03#vlan database / 进入vtp数据库
bg—sw-03（vlan）#vtp domain Corp_Net　 /设vtp域　
bg—sw-03（vlan）＃vtp client /设定vtp模式
bg—sw—03(vlan)＃exit
bg-sw-03（config)＃spantree uplinkfast/设定端口快速上连
bg—sw-03(config)#int g0/1　 /进入接口模式　
bg—sw-03(config-if)#switchport mode trunk 　/设为trunk模式
bg-sw-03(config-if)＃switchport trunk encapsulation dot1q/设定封装模式
bg-sw—03（config-if）＃switchport trunk allowed vlan all　 /设定trunk许可vlan
bg-sw-03（config-if）＃spanning—tree portfast /设定端口快速启用
bg-sw—03（config—if）#int g0/2/进入接口模式　
bg—sw—03（config—if）#switchport mode trunk 　/设为trunk模式
bg-sw—03（config-if）#switchport trunk encapsulation dot1q/设定封装模式
bg—sw—03(config—if）#switchport trunk allowed vlan all　 /设定trunk许可vlan
bg-sw—03（config-if）＃spanning—tree portfast /设定端口快速启用
bg—sw-03(config—if）#exit
bg—sw-03＃write memory
第二台Catalyst 3548
switch#configure terminal
Enter configuration commands, one per line。 End with CNTL/Z.
switch（config)＃hostname bg—sw-04 /设备名
bg-sw-04（config）#enable password test /设口令
bg—sw—04（config)#enable secret test
bg-sw—04（config)＃banner motd % Welcome to the C3548 in the Office ％ /提示文本
bg—sw-04（config)＃line vty 0 4 / 进入VTY模式
bg—sw—04（config.line)＃login / 登入提示
bg—sw—04(config。line）＃password test / 设用户级口令
bg-sw-04（config。line)＃exit / 进入内部管理接口
bg—sw—04(config）#int vlan 1
bg—sw—04(config—if)＃ip address 10。234。180。24 255.255.255.0
bg-sw—04（config-if)＃exit
bg—sw-04(config)＃ip default。gateway 10。234.180.234
bg-sw-04(config)＃end
bg-sw-04＃vlan database
bg-sw-04（vlan)＃vtp domain Corp_Net
bg-sw-04(vlan）#vtp client
bg—sw-04（vlan)#exit
bg—sw-04(config)#spantree uplinkfast　
bg—sw—04(config)＃int g0/1
bg—sw—04(config—if)＃switchport mode trunk
bg-sw—04(config—if)＃switchport trunk encapsulation dot1q
bg—sw-04（config—if）#switchport trunk allowed vlan all
bd-sw—03 （config-if）# spanning-tree portfast
bg-sw-04（config-if）#exit
bg—sw-04（config）＃int g0/2
bg-sw-04(config-if）＃switchport mode trunk
bg—sw—04（config-if)#switchport trunk encapsulation dot1q
bg—sw-04（config—if)＃switchport trunk allowed vlan all
bg-sw-04（config—if）#spanning-tree portfast
bg-sw—04(config-if）#exit
bg-sw-04#write memory

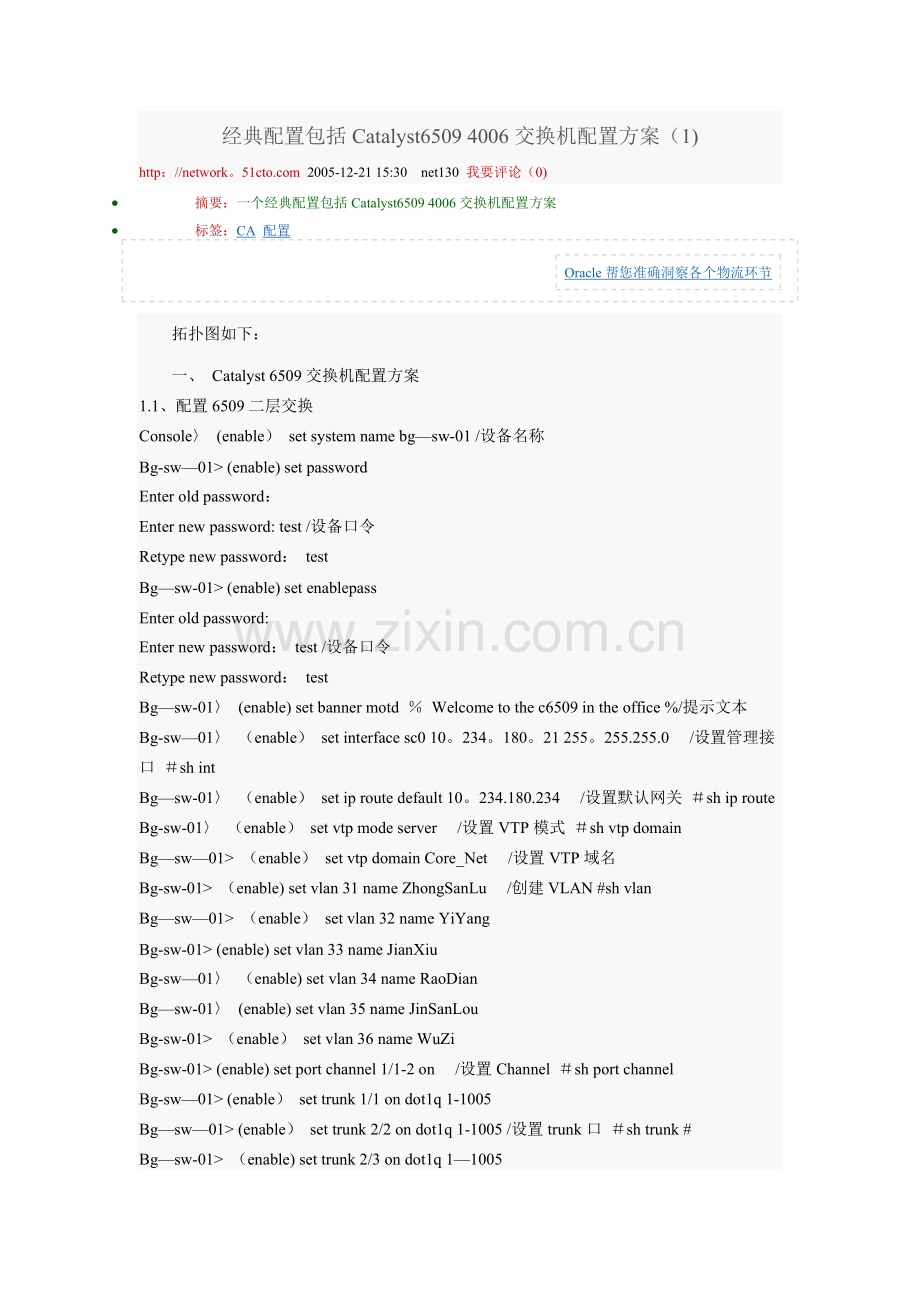

经典配置包括Catalyst6509 4006交换机配置方案(2)
http：// 2005-12—21 15：30 出处：net130

【导读】一个经典配置包括Catalyst6509 4006交换机配置方案

3.2 办公楼Catalyst 3548XL交换机配置方案

switch#configure terminal

Enter configuration commands， one per line. End with CNTL/Z。

switch(config）#hostname zsr—sw-01

zsr—sw—01（config）#enable password test

zsr-sw-01（config)＃enable secret test

zsr-sw-01（config）#banner motd % Welcome to the C3548 in the Zhong San Lu ban Gong Lou %

zsr—sw-01(config）#line vty 0 4

zsr-sw-01（config。line)#login

zsr-sw—01（config.line）＃password test

zsr-sw-01(config。line)＃exit

zsr-sw—01（config)＃int vlan 1

zsr-sw—01(config-if）#ip address 10.234。180.25 255.255。255。0

zsr—sw-01(config-if）＃exit

zsr—sw—01(config）#ip default.gateway 10。234。180。234

zsr—sw-01(config)＃end

zsr—sw-01＃vlan database

zsr—sw—01（vlan)#vtp domain Corp_Net

zsr—sw—01（vlan)#vtp client

zsr—sw-01（vlan）＃exit

zsr—sw-1＃configure terminal

zsr—sw—1(config）#int f0/1

zsr-sw-1（config—if)＃switchport mode access

zsr-sw-1（config—if）#switchport access vlan 31

zsr—sw—1（config—if)#exit

zsr-sw—1（config）#int f0/2

。.。。。。

zsr-sw-1(config）#int f0/48

zsr—sw—1（config—if)＃switchport mode access

zsr-sw-1(config-if)＃switchport access vlan 31

zsr-sw—1（config-if）＃exit

zsr-sw-01（config)#int g0/1

zsr—sw—01(config-if)#switchport mode trunk

zsr-sw-01（config-if)＃switchport trunk encapsulation dot1q

zsr-sw-01(config—if）#switchport trunk allowed vlan all

zsr-sw—01 （config—if)＃spantree cost 10

zsr-sw—01（config-if）＃exit

zsr—sw-01(config）＃int g0/2

zsr—sw—01(config-if)＃switchport mode trunk

zsr-sw-01（config—if)#switchport trunk encapsulation dot1q

zsr—sw-01(config—if）＃switchport trunk allowed vlan all

zsr—sw-01 （config-if)#spantree cost 20

zsr-sw—01（config—if)＃exit

zsr-sw—01＃write memory

3.3 局办公楼Catalyst 3548XL交换机配置方案

switch＃configure terminal

Enter configuration commands, one per line. End with CNTL/Z。

switch(config)#hostname yy—sw—01

yy—sw-01（config）#enable password test

yy-sw-01（config）＃enable secret test

yy-sw—01(config）＃banner motd % Welcome to the C3548 in the Yi Yang Fen Ju %

yy—sw-01(config）＃line vty 0 4

yy—sw-01(config.line）#login

yy—sw—01(config。line）#password test

yy-sw-01(config。line)＃exit

yy—sw—01（config)＃int vlan 1

yy—sw—01（config-if)＃ip address 10。234。180.26 255。255。255.0

yy-sw-01（config—if）＃exit

yy—sw-01（config)＃ip
