爆破图表编制.doc

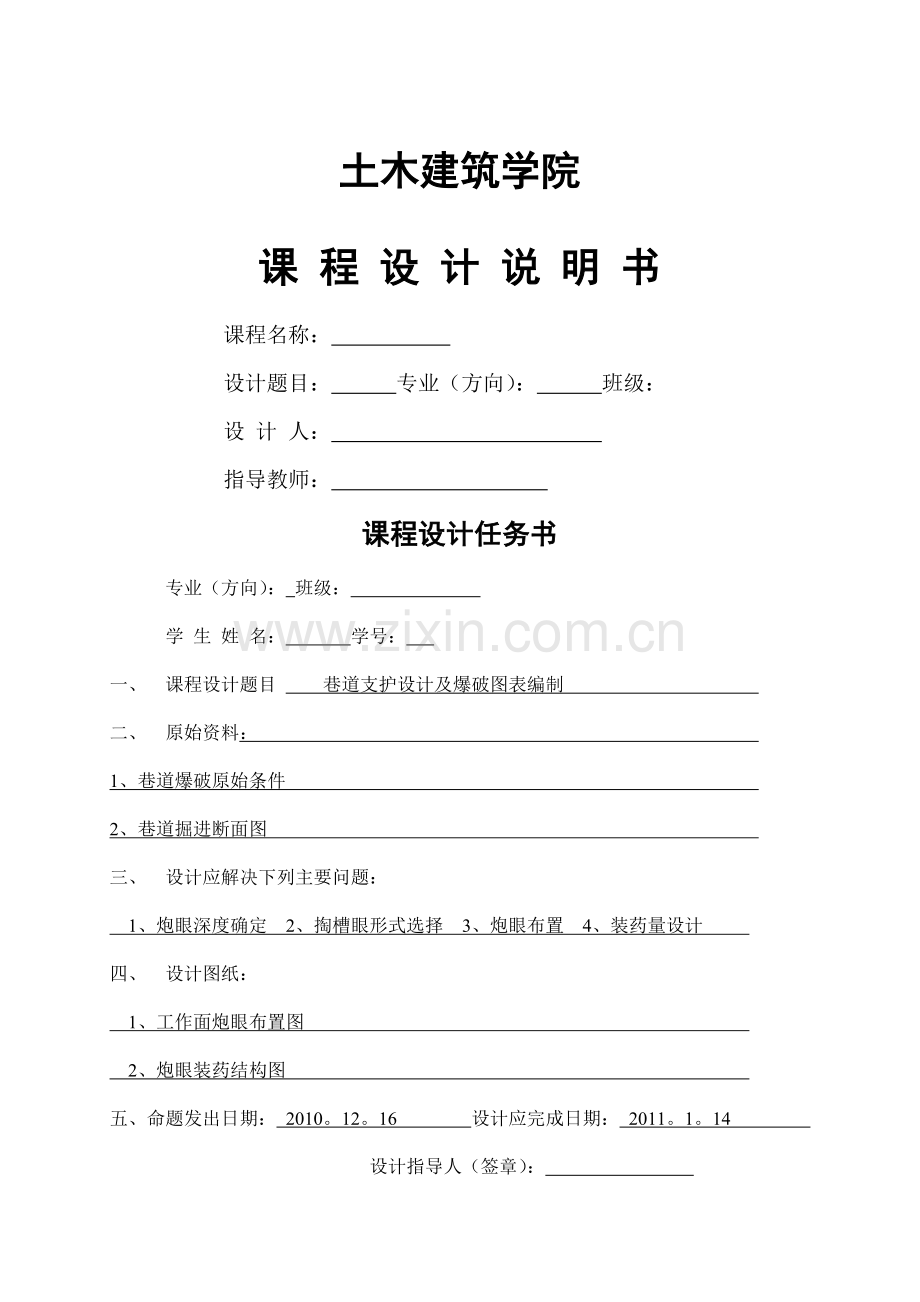

土木建筑学院
课 程 设 计 说 明 书
课程名称：
设计题目： 专业（方向）： 班级：
设 计 人：
指导教师：
课程设计任务书
专业（方向）： 班级：
学 生 姓 名： 学号：
一、 课程设计题目 巷道支护设计及爆破图表编制
二、 原始资料：
1、巷道爆破原始条件
2、巷道掘进断面图
三、 设计应解决下列主要问题：
1、炮眼深度确定 2、掏槽眼形式选择 3、炮眼布置 4、装药量设计
四、 设计图纸：
1、工作面炮眼布置图
2、炮眼装药结构图
五、命题发出日期： 2010。12。16 设计应完成日期： 2011。1。14
设计指导人（签章）：
系 主 任（签章）：
日期： 年 月 日

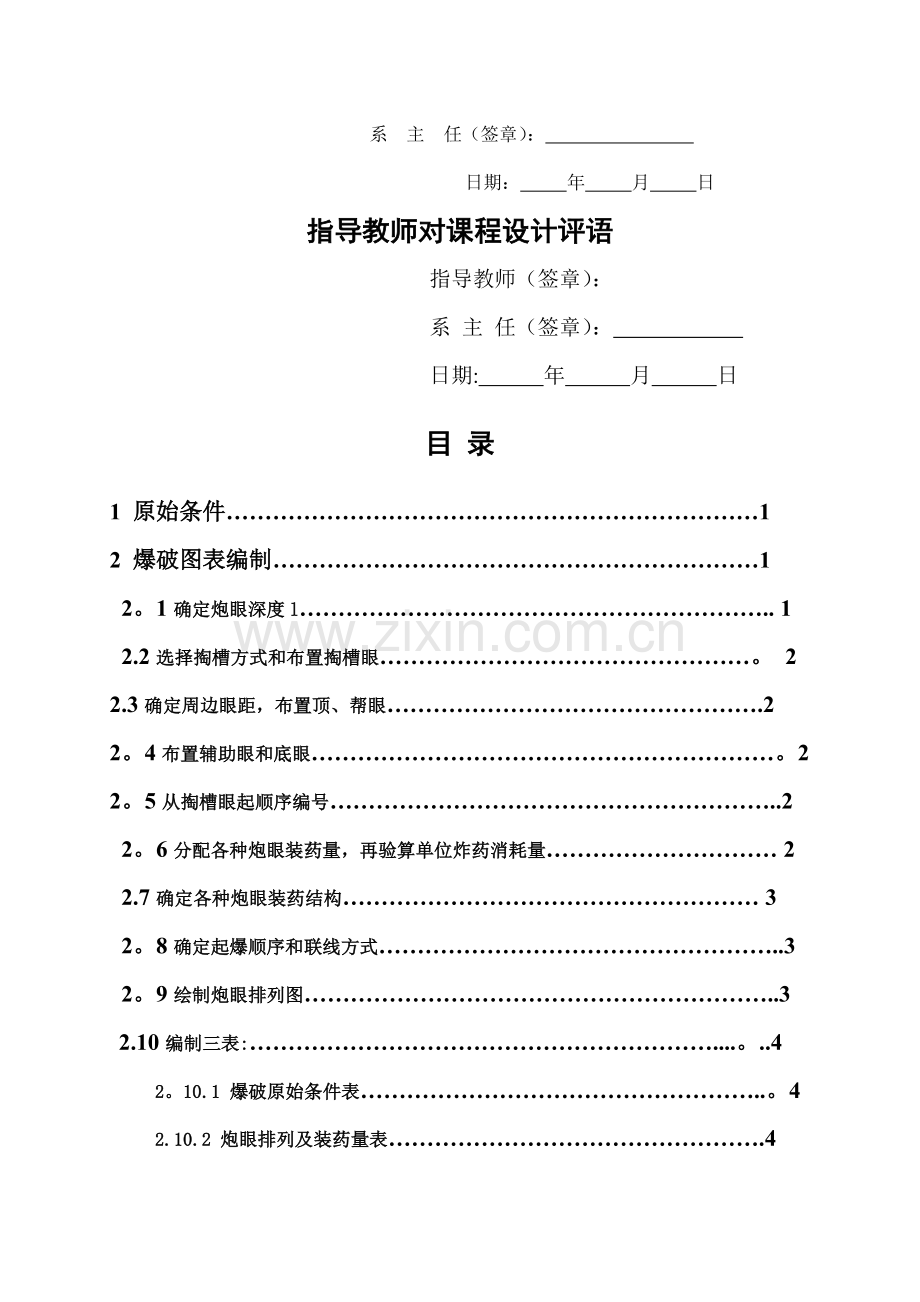

指导教师对课程设计评语
指导教师（签章）：
系 主 任（签章）：
日期: 年 月 日
目 录
1 原始条件……………………………………………………………1
2 爆破图表编制………………………………………………………1
2。1确定炮眼深度l…………………………………………………….. 1
2.2选择掏槽方式和布置掏槽眼…………………………………………。 2
2.3确定周边眼距，布置顶、帮眼………………………………………….2
2。4布置辅助眼和底眼……………………………………………………。2
2。5从掏槽眼起顺序编号…………………………………………………..2
2。6分配各种炮眼装药量，再验算单位炸药消耗量………………………… 2
2.7确定各种炮眼装药结构……………………………………………… 3
2。8确定起爆顺序和联线方式……………………………………………..3
2。9绘制炮眼排列图……………………………………………………..3
2.10编制三表:……………………………………………………....。..4
2。10.1 爆破原始条件表……………………………………………..。4
2.10.2 炮眼排列及装药量表………………………………………….4
2。10。3 预计爆破效果表……………………………………………。.。5
3 参考文献…………………………………………………….。。..。。。.。。。.6
附图1
1。原始条件

图示半园拱岩巷的掘进宽度2.55m，高度3.075m。f＝4~6。采用2号岩石硝铵炸药，药卷参数:ф32mm药卷长200mm、重0.15㎏；ф25mm药卷长200mm、重0。10㎏.采用气腿式凿岩机,
三八制作业方式,计划月进度100m。
2。爆破图表的编制
2.1确定爆破参数
2.11确定炮眼深度l
l=L/（N*n＊η1＊η2）
=100/(30*3＊0。85*0.85）=1.54m
取1.65m作为平均深度；
l--—-炮眼深度,m；
L---—月或日计划进尺；
N--—-每月用于掘进作业的天数,按日进度计算时，N=1；
n—-—-每月完成的掘进循环数;
η1—-—-炮眼利用率，0.85~0.9,计算取0.85；
η2———-正规循环率，0。85~0。9,计算取0。85；
2。12确定单位炸药消耗量
因为f=4~6，巷道断面S≦8㎡，查表取q=2。02 Kg/m³
2。13初定炮眼数目
S=2。55＊1.8=0.5*3。14＊1.275＊1.275=7。14㎡
N=qsηm/a＊p=24～36个
2。2选择掏槽方式布置掏槽眼
因为巷道的断面面积较小，各方面的因素综合考虑，最终选用双空孔菱形直眼掏槽.
掏槽眼选用Φ32mm的药卷，炮孔直径为40mm，炮眼深度为1.8m;
总共有3个掏槽眼和两个空眼,其布置见炮眼排列布置图。
2。3确定周边眼距,确定顶、帮眼
选用Φ25mm的药卷,炮孔直径为30mm，炮眼深度为1.65m；
周边眼眼距为600mm,光爆层厚度为600mm；
眼口和眼底布置在设计掘进轮廓线上；
总共有12个顶、帮眼,其布置见炮眼排列布置图。
2.4布置辅助眼和底眼
辅助眼:选用Φ32mm的药卷，炮孔直径为40mm，炮眼深度为1.65m；
眼距为700mm,总共有11个辅助眼，其布置见炮眼排列布置图。
底眼：选用Φ32mm的药卷，炮孔直径为40mm，炮眼深度为1。8m；
眼口高于底板150mm,眼底低于底板150mm；
总共有5个底眼，眼距及光爆层还有其布置见炮眼排列布置图。
2.5从掏槽眼起顺序编号
1～6号为掏槽眼，7～18号为辅助眼,19~35号为周边眼。
2.6分配各种炮眼装药量，再验算单位炸药消耗量
每循环所需的总药量：Q=qv=qslη=2.02*7。14＊1.65＊0。85=20.23Kg
掏槽眼：装药系数取0.8，装药长度：0.8*1。8=1.44m
药卷数量:1.44/0.2=7。2个，折合为7个药卷，装药量为 0.15*7*4=4。2Kg
辅助眼：装药系数取0。6,装药长度：0。6＊1。65=0。99m
药卷数量：0。99/0。2=4。95个，折合为5个药卷，
装药量为0.15*5*11=8.25Kg
顶帮眼:装药系数取0.5，装药长度：0。5＊1。65=0.825m
药卷数量:0。825/0。2=4。13个，折合为4个药卷，
装药量：0。1＊4＊12=4.8Kg
底眼： 装药系数取0。6，装药长度：0。6＊1。8=1.08m
药卷数量：1.08/0.2=5.4个，折合为5个药卷，
装药量为0.15＊5＊5=3.75Kg
验算单位炸药消耗量：
q=Q/（slηm）=（4.2+8.25+4.8+3.75）/(7。14*1。65＊0.85)=2.1Kg/m³与设计取值2。02 Kg/m³较为接近,可以。
2。7确定各种炮眼装药结构
掏槽眼、辅助眼及周边眼均采用反向连续装药。装药结构示意图如下：
2。8确定起爆顺序和联线方式
起爆顺序：掏槽眼→辅助眼→周边眼→底眼
联线方式：串联,电力起爆
2。9绘制炮眼排列图
详见附图1
2.10绘制三表
2.10.1爆破原始条件表
序号
名称
单位
数量
1
掘进断面
㎡
7。14
2
岩石普氏系数f
1
4～6
3
工作面瓦斯情况
%
无瓦斯
4
工作面漏水情况
m³/h
无漏水
5
炸药和雷管的型号

2号岩石硝铵炸药，
2.10。2炮眼排列及装药量表
眼号
炮眼名称
眼
数
眼深
m
每个炮眼装药量
合计
装药
结构
起爆
顺序
连线方式
卷数，个
长度
,m
装填率，
%
卷数，个
重量，
kg
1~2
空眼
2
1.8

不装药

无

掏槽眼
4
1.8
7
1.4
80
28
4.2
反向
连续
Ⅰ

串联

辅助眼
11
1.65
5
1
60
55
8。25
反向
连续
II
串联

底眼
5
1。8
5
1
60
25
3。75
反向
连续
IV
串联

周边眼
12
1.65
4
0.8
50
48
4.8
反向
连续
III
串联
合计
35
57。75

156
21

2。10。3预期爆破效果表
名称
单位
数量
名称
单位
数量
炮眼利用率
85﹪
0。85
每米巷道炸药消耗量
kg/m
12.73
每循环工作面进尺
m
1。65
每循环炮眼总长度
m/循环
57.75
每循环爆破岩石体积
m³
11。78
雷管总数目
个
34
炸药消耗量
Kg/m³
2。1
每米巷道雷管消耗量
个/m
20。61
3 参考文献
1． 高尔新，杨仁树.爆破工程。中国矿业大学出版社
2． 姜玉松。地下工程施工技术。武汉理工大学出版社
3． 董芳庭.井巷设计与施工.中国矿业大学出版社
4． 刘刚.井巷工程。中国矿业大学出版社
附图1:
附图1
