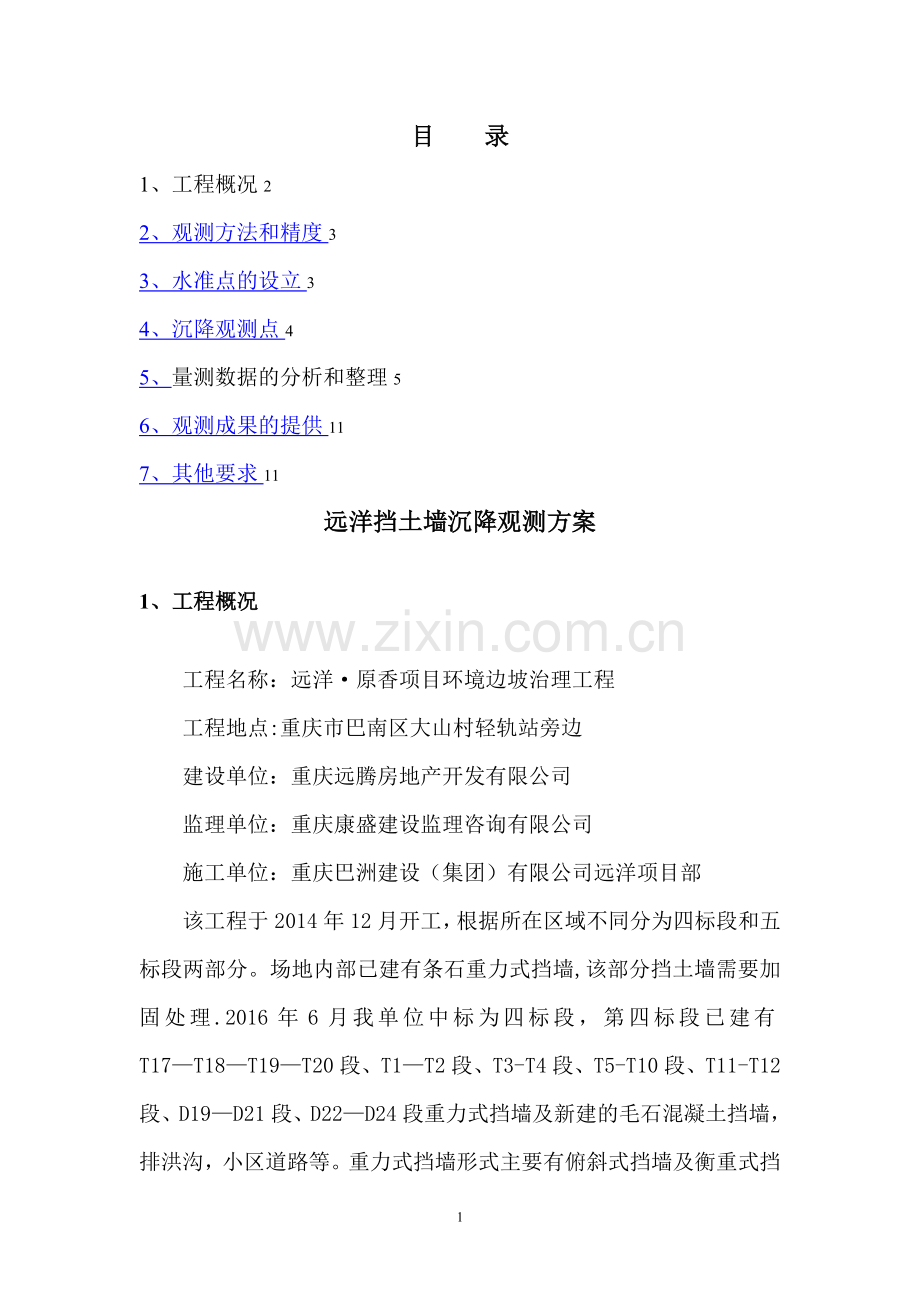

目 录
1、工程概况2
2、观测方法和精度3
3、水准点的设立3
4、沉降观测点4
5、量测数据的分析和整理5
6、观测成果的提供11
7、其他要求11
远洋挡土墙沉降观测方案
1、 工程概况
工程名称：远洋·原香项目环境边坡治理工程
工程地点:重庆市巴南区大山村轻轨站旁边
建设单位：重庆远腾房地产开发有限公司
监理单位：重庆康盛建设监理咨询有限公司
施工单位：重庆巴洲建设（集团）有限公司远洋项目部

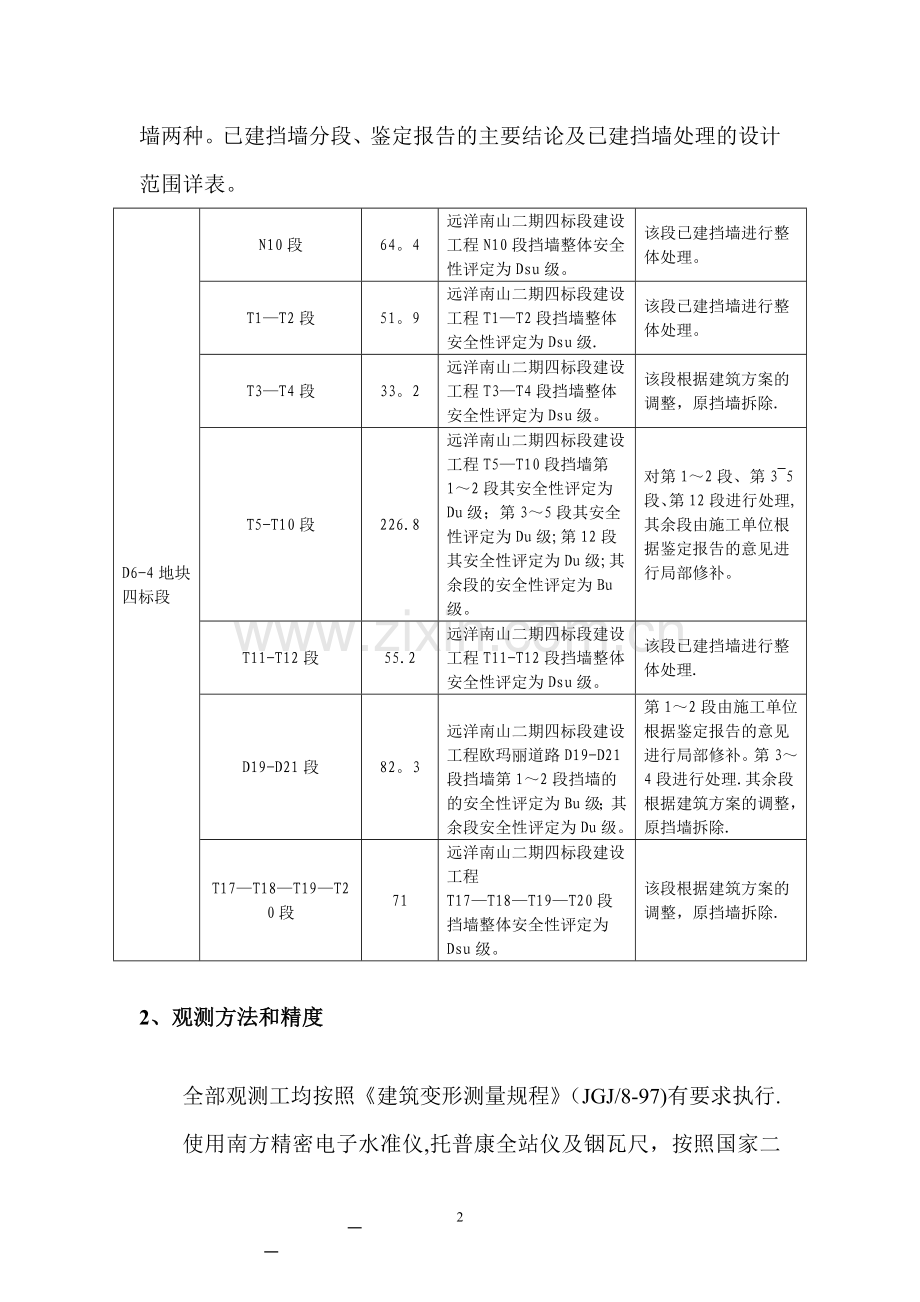

该工程于2014年12月开工，根据所在区域不同分为四标段和五标段两部分。场地内部已建有条石重力式挡墙,该部分挡土墙需要加固处理.2016年6月我单位中标为四标段，第四标段已建有T17—T18—T19—T20段、T1—T2段、T3-T4段、T5-T10段、T11-T12段、D19—D21段、D22—D24段重力式挡墙及新建的毛石混凝土挡墙，排洪沟，小区道路等。重力式挡墙形式主要有俯斜式挡墙及衡重式挡墙两种。已建挡墙分段、鉴定报告的主要结论及已建挡墙处理的设计范围详表。
D6-4地块四标段
N10段
64。4
远洋南山二期四标段建设工程N10段挡墙整体安全性评定为Dsu级。
该段已建挡墙进行整体处理。
T1—T2段
51。9
远洋南山二期四标段建设工程T1—T2段挡墙整体安全性评定为Dsu级.
该段已建挡墙进行整体处理。
T3—T4段
33。2
远洋南山二期四标段建设工程T3—T4段挡墙整体安全性评定为Dsu级。
该段根据建筑方案的调整，原挡墙拆除.
T5-T10段
226.8
远洋南山二期四标段建设工程T5—T10段挡墙第1～2段其安全性评定为Du级；第3～5段其安全性评定为Du级;第12段其安全性评定为Du级;其余段的安全性评定为Bu级。
对第1～2段、第3~5段、第12段进行处理,其余段由施工单位根据鉴定报告的意见进行局部修补。
T11-T12段
55.2
远洋南山二期四标段建设工程T11-T12段挡墙整体安全性评定为Dsu级。
该段已建挡墙进行整体处理.
D19-D21段
82。3
远洋南山二期四标段建设工程欧玛丽道路D19-D21段挡墙第1～2段挡墙的的安全性评定为Bu级；其余段安全性评定为Du级。
第1～2段由施工单位根据鉴定报告的意见进行局部修补。第3～4段进行处理.其余段根据建筑方案的调整，原挡墙拆除.
T17—T18—T19—T20段
71
远洋南山二期四标段建设工程T17—T18—T19—T20段挡墙整体安全性评定为Dsu级。
该段根据建筑方案的调整，原挡墙拆除.
2、观测方法和精度
全部观测工均按照《建筑变形测量规程》（JGJ/8-97)有要求执行.
使用南方精密电子水准仪,托普康全站仪及铟瓦尺，按照国家二等水准测量标准及技术要求进行实测,环路闭合差限值为+ 0.25√n（mm)。
3、水准点的设立
3—1、数量8个。
3—2、型式：带套管深埋式,利用已成型的房屋建筑。
3—3、埋深：用重锤锤击钢管,下端嵌入密实砂层,周围浇筑混凝土基座，上面埋设仪器螺栓。
3—4、位置：按照规范要求,各水准基点的间距应在20—40米范围以内;水准基点与被测建筑物的间距不应大于100米，且不小于30米,现根据场地条件、场地使用性质、长期保存条件等，水准基点设置在空旷的位置.
3—4、观察记录方法:每3天进行一次观测，并做好记录，如遇下雨，则每天观测，并做好记录.
3-5、保护:在基点处砌井、加井盖进行保护，并清理现场,5m范围内不得在其上堆放物品，以保证水准基点随时正常使用。
4、沉降观测点
4—1、观测点平面布置原则：观测点的布置将根据建筑物的大小,结构特点,荷重分布等因素综合确定。
4—2、观测点的布置：观察T5-T10挡土墙变形情况，设置3个永久水准点，对已经变形开裂的挡墙部分每10m设置一个沉降观测水准点，未变形的位置每段伸缩缝挡墙之间设置一个沉降观测水准点，N10挡墙，在65#楼设置1个永久水准点，对该部分变形开裂的挡墙每10m设置一个沉降观测水准点，裂缝处设置专门的观测点，T11-T12、T1—T2挡墙分别设置设置1个永久水准点,对该部分变形的挡墙每10m设置一个沉降观测永久水准点。观测方法：设置永久水准点,埋设仪器螺栓的点位,先用重锤捶打一根￠22钢筋，直至持力层,再将￠200PVC管导入，用C20细石混凝土灌满并将仪器螺栓埋入，用铁板找平,另几个检查点同理制作,用3点法控制检查永久水准点有无沉降，并对照远方的建筑物，检查永久水准点，有无变形沉降，在测量挡墙的变形点，并做好记录。详见后图。
4—3、点数：布设沉降观测点共65个
4—4、安设方法：采用新工艺进行裂缝观测，在挡墙上粘贴光学反光板,在空旷位置设置永久观测点，用全站仪测量其距离的变化，确定挡墙有无变形及裂缝的变化。
4—5、观测点的保护:观测点布设后,将观测点平面布置图上报监理,以便于监理随时监控。
5、 量测数据的分析和整理
量测数据采集完成后,及时整理分析，绘制各种曲线图。数据呈收敛趋势时，及时回归分析,推测地面的最终位移值及稳定时间，评价高边坡的安全性、施工方法和工程措施的有效性。
①地面变形数据的分析与整理
地面变形主要为平面位移,监测相关数据整理完后,及时绘制边坡位移量u与时间t的关系曲线、边坡位移量u与开挖高度h、速率v与边坡开挖高度h的关系曲线。
②裂缝观测数据的分析与整理
裂缝观测数据收集整理后,绘制的曲线有裂缝发展宽度u与时间t（即u—t）的关系曲线,裂缝发展宽度u和速率v与开挖高度h（即u-h和v—h）的关系曲线.
③减载数据的分析与与整理
当边坡滑移过大，进行减载处理的情况下还需绘制边坡滑移量u与边坡滑移速度v与荷载w关系曲线,裂缝发展宽度u和速率v与荷载w的关系曲线.
④边坡滑移监测及裂缝监测回归分析
u-t曲线趋于平缓时，及时进行数据处理或回归分析，推算最终位移和掌握位移变化规律.高边坡前期采用对数u=1/log（1+ti）、指数u=a。e-(b/ti）和双曲线u=ti/（a+bti）三种回归函数分别进行回归分析,取其中相关系数r最趋近于1的那个函数，推测高边坡变形的最终位移量和最终稳定时间。
在对前期的数据进行分析后，采用其中最实用的一种函数作为高边坡监测的回归分析函数。
u—t曲线出现反弯点时,表明破体和支护已呈不稳定状态，此时必须密切监视高边坡体动态,并加强支护，必要时暂停开挖。同时报告监理工程师。
⑤预警管理标准
边坡稳定性评价主要根据以下几点进行综合判断：a 、最大位移速率小于2mm/d；b 、边坡开挖停止后位移速率呈收敛趋势；c 、坡面、坡顶有无开裂，裂缝的变化趋势如何；d 、根据位移时态曲线的形态来判别：
当坡体位移速率v持续下降时，坡体趋于稳定状态；
当坡体位移速率v无收敛趋势时,坡体不稳定,应加强支护;
当坡体位移速率v出现增长时,坡体进入危险状态,必须立即停止开挖，必要时减载处理,加强支护.
在实际监测的过程中如果出现有上述一点或几点现象时，都应引起注意,并通过其它项目的监测资料相互进行对照、比较分析，以进一步讨论边坡的稳定性，以便及早发现安全隐患情况，采取相应的补救措施。
（4）监控量测及信息反馈流程
①边坡变形观测流程
高边坡变形观测流程图
埋设监测点
监测数据采集
监测数据分析

提交监测成果

②裂缝观测流程
高边坡裂缝观测流程图
观察装置埋设
裂缝监测数据采集
裂缝监测数据分析
提交裂缝观测报告
产生裂缝
未产生裂缝
不进行裂缝监测
地表观察

③边坡监测与施工动态控制
高边坡监测与施工动态控制图
动态跟踪监测
搭架完毕
继续监测
完 工
测点埋设
不正常
继续施工
停止施工或其它措施
满足稳定
不满足
不满足
满足稳定标准
加固措施
初测

④边坡监测信息反馈流程图
高边坡监测信息反馈流程图
数据分析
驻地监理办

总监
业主工程部

边坡施工现场
需埋点

监测点

埋点及数据采集

监
测
数
据
边坡趋

于稳定

监测
成果

（5)监控量测报送程序及资料附表
①资料报送程序
a、各断面应按照监测方案和施工图规定频率、精度对监测断面进行监测，监则资料须在当天进行整理分析、稳定判断。
b、监测资料包括人工巡视记录表、监测数据等，测点埋设考证表。
c、测点埋设记录、监测仪器、监测资料必须真实与连续，并经驻地监理签认。
d、每次监测后将电子版记录发监测单位，签认后纸质记录定期交付给监测单位，汇总后交付业主。
②资料报送内容
a、人工巡视记录表
b、坡面变形观测点埋设记录表
c、裂缝观测点埋设记录表
d、坡面观测点观测记录表
e、裂缝观测记录表
f、报警联系函
4、高边坡监测工作注意事项如下：
（1)监测人员做到四个固定,即固定的观测人员，使用固定的测量仪器，固定的测站基点。并尽量做到在基本相同的环境和外界条件下进行观测，以减少误差，提高观测精度.
（2）每次观测前对全站仪进行系统的检测，不符合精度的仪器不得使用，以便减少仪器造成的误差。
（3）坡面位移基点埋设在通视良好的位置上,覆盖的浮土应采用人工夯实处理，连续观测2-3次，所得数据进行对比分析，直至判断可作为观测初始值为止，随即开始正式测量。
(4)经常进行监测基点的闭合差复测，消除由于人为或其它因素对观测基点造成的破坏而造成的误差。
（5)保持监测原始数据的完整性，当天测量数据当天及时整理。
（6）在整个监测期间重视对高边坡监测基点、监测点以及裂缝观测点的维护工作,并确保在监测期间遭到破坏。
6、观测成果的提供
竣工时向建设单位提供观测阶段性成果。
7、其他要求
指派专人看护，切勿碰动及损坏观测点、切勿在观测点所在位置堆物,以保证观测资料完整,确保观测后的总体评价.
8

远洋挡土墙沉降观测
专
项
施
工
方
案
重庆巴洲建设(集团）有限公司
二0一六年七月
重庆巴洲建设(集团）有限公司
施工组织设计审批表
工程名称
远洋公园•原香项目二标段临时道路及挡墙(含欧玛丽临时道路及沿线挡墙、排洪沟等）工程
工程地址
重庆市巴南区渝南大道161号
方案名称
远洋挡土墙沉降观测施工方案
建筑面积

结构形式

编制人
彭建钊
编制时间
2016。7。8
施工单位安全部门审核意见:
审核人:
审核时间： 年 月 日
施工单位质量部门审核意见:
审核人:
审核时间： 年 月日
施工单位技术负责人审核意见：
技术负责人：
重庆巴洲建设（集团）有限公司（盖章）
审核时间： 年月 日
