常用液体和气体介质管道流速表
发布时间：11—09—06
来源:
点击量：1259
字段选择：大 中 小

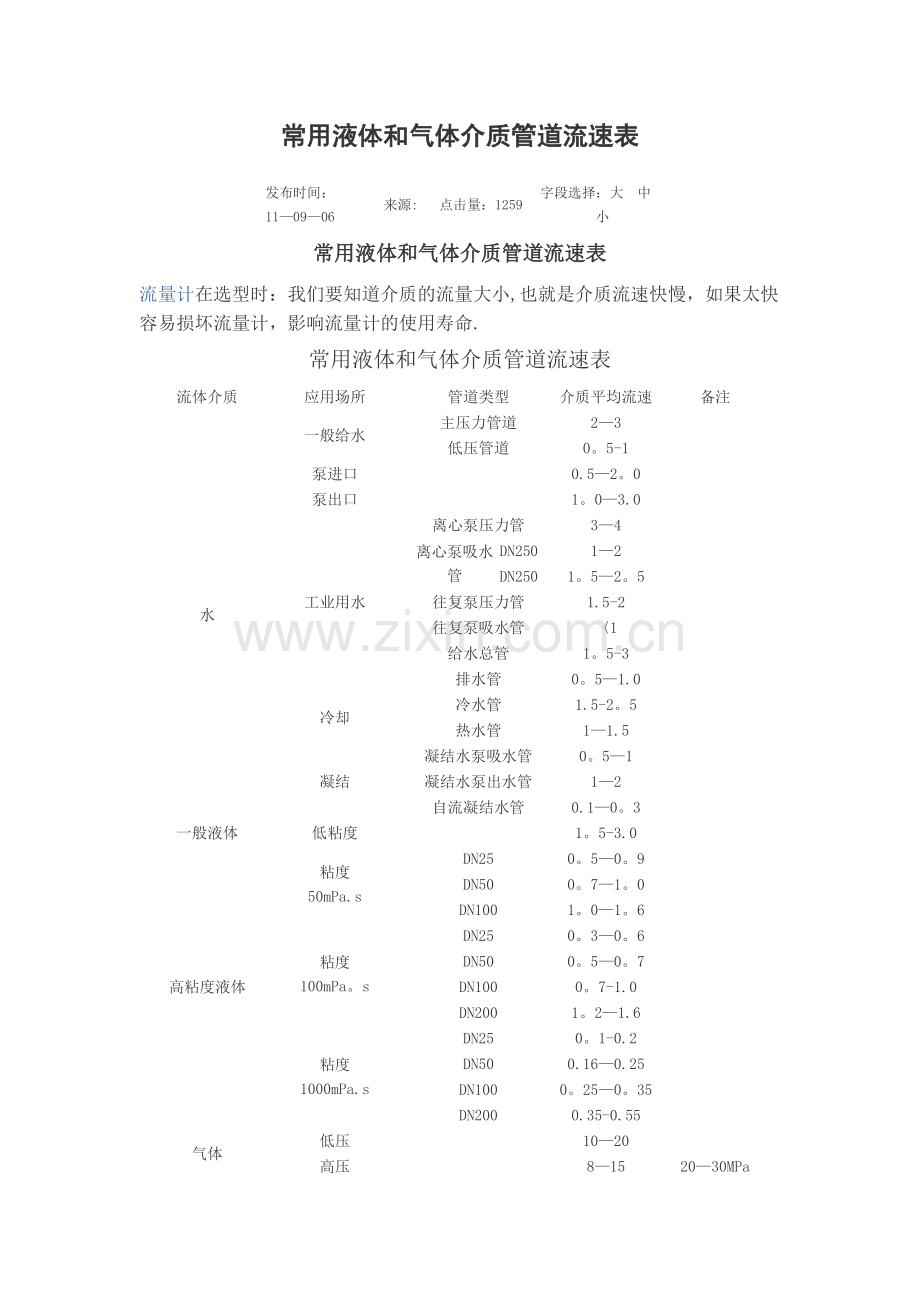

常用液体和气体介质管道流速表
流量计在选型时：我们要知道介质的流量大小,也就是介质流速快慢，如果太快容易损坏流量计，影响流量计的使用寿命.
常用液体和气体介质管道流速表
流体介质
应用场所
管道类型
介质平均流速
备注
水
一般给水
主压力管道
2—3

低压管道
0。5-1

泵进口

0.5—2。0

泵出口

1。0—3.0

工业用水
离心泵压力管
3—4

离心泵吸水管
DN250
1—2

DN250
1。5—2。5

往复泵压力管
1.5-2

往复泵吸水管
〈1

给水总管
1。5-3

排水管
0。5—1.0

冷却
冷水管
1.5-2。5

热水管
1—1.5

凝结
凝结水泵吸水管
0。5—1

凝结水泵出水管
1—2

自流凝结水管
0.1—0。3

一般液体
低粘度

1。5-3.0

高粘度液体
粘度
50mPa.s
DN25
0。5—0。9

DN50
0。7—1。0

DN100
1。0—1。6

粘度
100mPa。s
DN25
0。3—0。6

DN50
0。5—0。7

DN100
0。7-1.0

DN200
1。2—1.6

粘度
1000mPa.s
DN25
0。1-0.2

DN50
0.16—0.25

DN100
0。25—0。35

DN200
0.35-0.55

气体
低压

10—20

高压

8—15
20—30MPa
排气
烟道
2—7

压缩空气
压气机
压气机进气管
—10

压气机输气管
-20

一般情况
DN<50
<8

DN>70
〈15

饱和蒸汽
锅炉、汽轮机
DN〈100
15—30

DN=100—200
25—35

DN〉200
30-40

过热蒸汽
锅炉、汽轮机
DN〈100
20—40

DN=100—200
30-50

DN〉200
40—60

流量计测量粘度较大的介质时,如果流速太慢,流量计测量无法计量.在选型时一定要注
