网络综合布线方案.doc

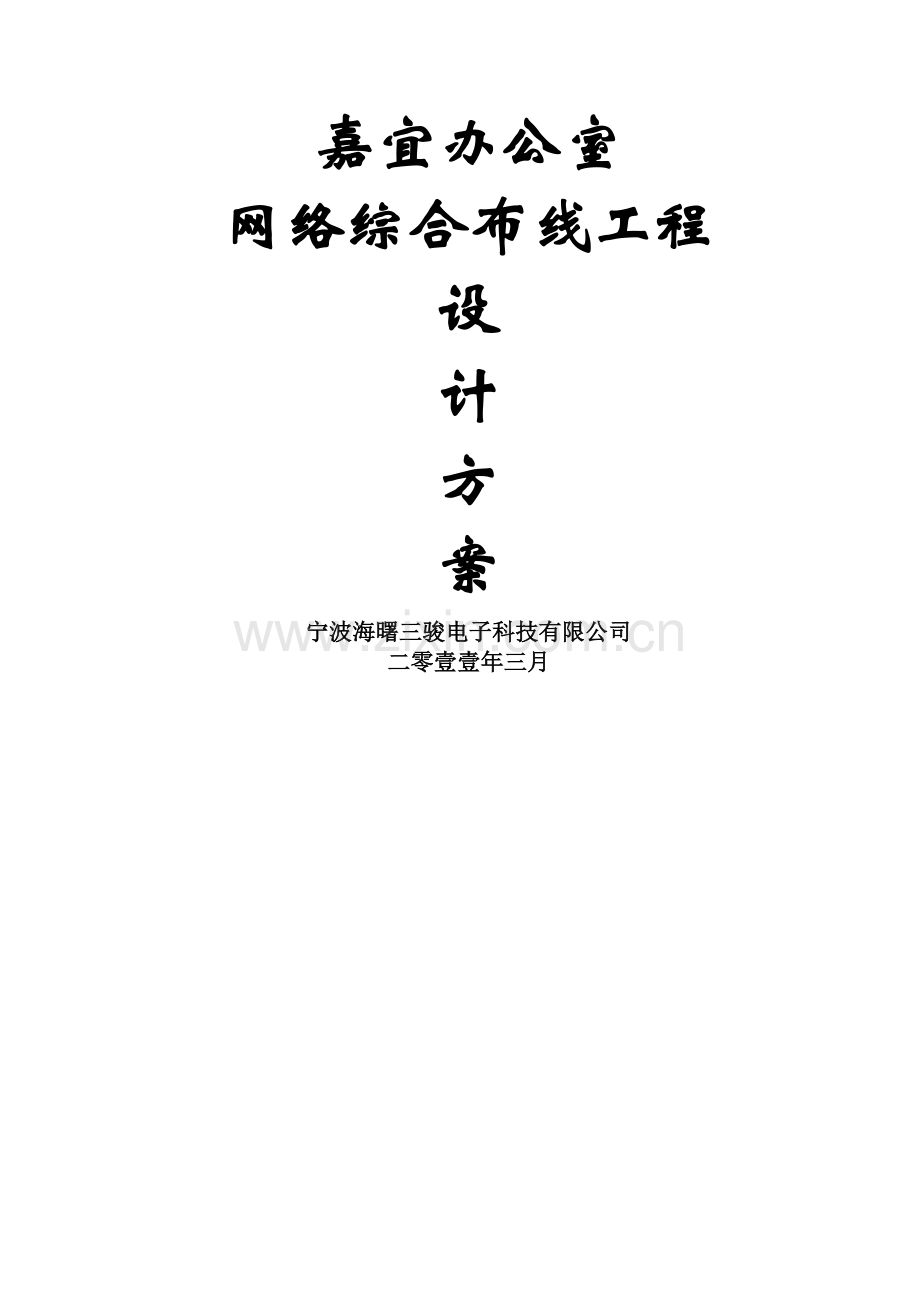

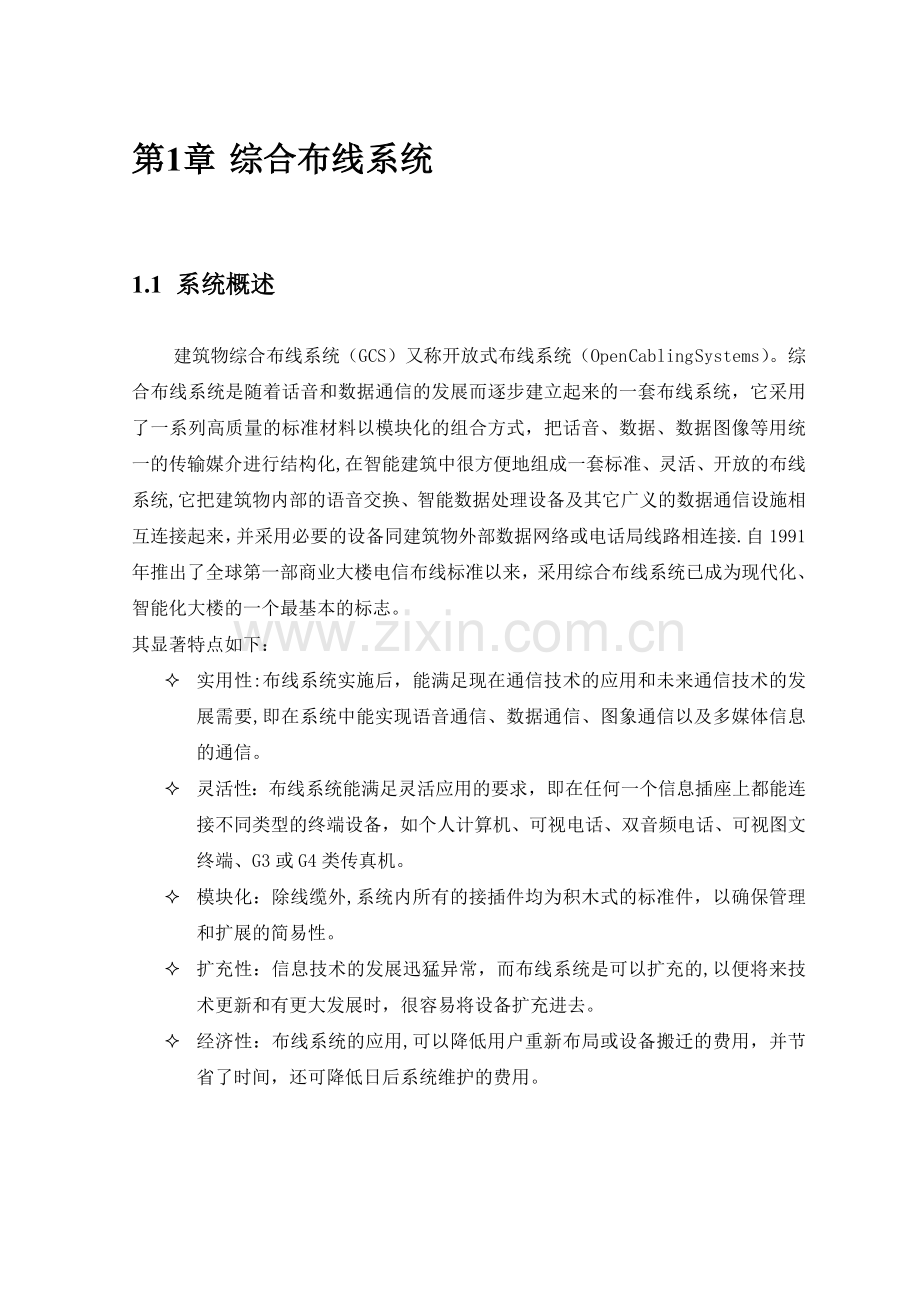

嘉宜办公室网络综合布线工程 设计方案宁波海曙三骏电子科技有限公司二零壹壹年三月第1章 综合布线系统1.1 系统概述 建筑物综合布线系统（GCS）又称开放式布线系统（Open Cabling Systems）。综合布线系统是随着话音和数据通信的发展而逐步建立起来的一套布线系统，它采用了一系列高质量的标准材料以模块化的组合方式，把话音、数据、数据图像等用统一的传输媒介进行结构化,在智能建筑中很方便地组成一套标准、灵活、开放的布线系统,它把建筑物内部的语音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来，并采用必要的设备同建筑物外部数据网络或电话局线路相连接.自1991年推出了全球第一部商业大楼电信布线标准以来，采用综合布线系统已成为现代化、智能化大楼的一个最基本的标志。其显著特点如下： 实用性:布线系统实施后，能满足现在通信技术的应用和未来通信技术的发展需要,即在系统中能实现语音通信、数据通信、图象通信以及多媒体信息的通信。 灵活性：布线系统能满足灵活应用的要求，即在任何一个信息插座上都能连接不同类型的终端设备，如个人计算机、可视电话、双音频电话、可视图文终端、G3或G4类传真机。 模块化：除线缆外,系统内所有的接插件均为积木式的标准件，以确保管理和扩展的简易性。 扩充性：信息技术的发展迅猛异常，而布线系统是可以扩充的,以便将来技术更新和有更大发展时，很容易将设备扩充进去。 经济性：布线系统的应用,可以降低用户重新布局或设备搬迁的费用，并节省了时间，还可降低日后系统维护的费用。1.2 方案特点摘要在长期的工程建设中,我公司与国际著名的建筑智能化产品生产厂家建立了长期的友好合作关系。充分利用原厂商的产品优势，结合舟山电力公司办公楼的具体需求，确立先进的解决方案。系统方案特点摘要如下： 根据甲方提供的图纸,计算机主设备间即网络信息中心考虑设计在6层，其他楼层网线直接连接到信息机房。 数据、语音插座均采用非屏蔽RJ45标准接口，分单、双口墙面信息插座和地插。 数据管理子系统及水平区、工作区子系统均采用超5类布线系统。 水平区配线架采用超5类模块化配线架，数据、语音插座均打在模块式配线架上。 楼内外线接入采用4芯多模光缆和50对大对数电缆，分别走数据和语音信号,建成后的网络数据和语音插座具有互换性，任一个信息插座均既可用于数据，也可用于语音,只需在配线架端简单地变动一下跳线。1.3 系统点位设计本次设计方案中，信息点设置为，办公楼共设计信息点约300个左右，其中数据点150个左右，语音点150个左右。1.4 综合布线系统介绍综合布线系统由六个子系统组成，一般采用星形结构.(1）工作区子系统：由终端设备连接到信息插座的连线组成，包括信息插座、连接软线、适配器等，信息插座为8芯RJ45的标准插口，大容量的数据也可选用62。5m多模光纤及ST或SC光纤标准接口。（2）水平干线子系统:由信息插座到楼层配线架之间的布线等组成，主要包括：信息插座、转接点、水平电缆等设备。水平线缆长度不大于90米，一般均采用4对100欧姆非屏蔽双绞线( UTP ）。（3)管理区子系统：由交接间的配线架及跳线等组成，为简化起见,有时将它归入水平布线子系统。以配线架为主要设备，配线设备可直接安装于墙面防火板上，或安装于19寸机架或19寸机柜上。一般一层设一个设备间也可多层合用一个设备间，也有一层设两个设备间，必须根据信息点的分布情况综合考虑。电信间在楼层的中间部位更能体现布线的合理性.（4)垂直干线子系统:由设备间子系统与管理区子系统的引入口之间的布线组成,它是建筑物主干布线系统。通常布线系统采用的主干线缆为 100欧姆的非屏蔽双绞线 （UTP）、62。5/125um多模光纤或8.710/125um单模光纤。对于带宽大于5MHZ的应用，主干电缆UTP的长度应限制在90米以内，而多模光纤为2000米，单模光纤则长达为3000米以上。（5)设备间子系统：由建筑物的进线设备、各种主机配线设备及配线保护设备组成，有时将它归入建筑物主干布线系统。包括主配线架、跳线等。 （6)建筑群子系统：由建筑群配线架到各建筑物配线架之间的主干布线系统。建筑群主干布线宜采用光缆.1.5 系统解决方案1.5.1 产品选择本设计方案中，我们将遵循ISO/IECIS11801，EIA/TIA568A，EN/50173和中国工程建设标准化协会标准GB/T503112000及需求分析，考虑到市政前期办大楼数据、语音乃至数据图像信号传输量大,一个可靠、高速、实用、灵活的综合布线系统是非常必要和重要的。各子系统介绍工作区子系统、水平区子系统、管理区子系统、垂直干线子系统、设备间子系统和建筑群子系统之间的拓扑示意图如下：1.5.1.1 工作区子系统工作区子系统是最终用户的办公区域,即信息端口以外的空间.在这里，为便于描述及统一认识,我们将信息端口从水平子系统中分离出来，列入工作区子系统,这里主要指信息插座及连接设备的端接跳线器件. AMP超5类信息模块配和AMP双孔面板,面板颜色为白色和墙壁颜色及其他插座面板颜色一致,保证统一干净 本项目中，数据信息点和普通语音信息点水平线均采用超5类4对非屏蔽双绞线，该线缆由实心铜质导体组成,并扭绞成线对，外层采用灰色阻燃聚乙烯作为外套.性能稳定可靠；既可服务于数据传输，又可服务于话音传输，保证了系统的灵活性.超5类双绞线水平管线完成由分配线间到工作区信息出口线路的连接功能，有两种走线方式：1）水平线路远的采用沿吊顶内电缆桥架转接预埋在墙内的PVC管将线路引下至墙上（或地上）的暗装信息点接线盒.2）水平线路近的采用PVC管直接从分配线间引至墙上（或地上）的暗装信息点接线盒。水平系统示意图如下：1.5.1.2 垂直主干子系统垂直主干包括数据主干和语音主干,分别采用光纤和大对数电缆。楼内数据主干多模光缆如下图：楼内语音主干采用3类大对数电缆，由电信提供，直接连接到机房。大楼每层预留1个弱电管井，在每层楼的弱电井中留出敷设光纤和大对数电缆的垂直电缆桥架安装的长方形地面孔，弱电井开孔的位置设在靠近支持桥架的墙壁附近但又不妨碍端接跳线架的地方.设置桥架的垂直线缆通道如下:电缆桥架1.5.1.3 设备间子系统设备间系服务于水平布线和垂直主干的跳接及配线管理的某一空间，除终接垂直与水平线缆的配线设备外,还包括跳线等。1）光纤配线架 ：连接光纤主干的配线架有2种,16口和24口光纤配线架，这两种均可直接安装在机架或机柜上；带有光纤管理器，可以存储冗余光纤并满足其对弯曲半径的要求，从而保证了它的传输性能；可以连接管理24或16个光纤耦合器.2）水平配线架 ：连接所有水平线缆的配线架均采用48口模块式配线架和24口模块式配线架，如下图：HD6-24 模块式配线架连接超5类4对水平线缆的AMP HD6配线架，与普通RJ45头跳线插接（标准8芯插口），使用与管理极为方便;传输性能完全满足要求;能够直接安装在19英寸的标准机柜里；由于是模块化的配线架，故极便于扩容；具有明显的线号标识区域，便于管理和维护，能安全，快接地安装与调试；具有良好的防火性能，符合国家有关标准。同时又为其提供了足量的电缆管理槽,使管理更加清晰、简明。特点如下： 具有高性能和高密度； 低成本； 电路板可以按照TIA 和ISO的指标进行双向测试； 整个产品设计美观整洁，没有螺钉,模块化插口平整,提供了极高的美感.3)垂直语音主干配线架 ：垂直语音主干采用110型配线架连接,如下图:带安装背板的110型配线架特点如下：u 久经考验，性能卓著，符合性能标准u 此接线和终接连接块系统较模块化配线架密集u 可增加配线密度,并可灵活地接入各个线对和有效的对铜线主干电缆进行跳线.u 有极好的电气特性.u 支持多变的跳线环境的高比特率应用，且安全可告。u 简单，精巧，高密度的模块化设计。4）跳线 :数据设备跳线的跳线头为标准的8芯连接头，以配合信息端口与终端接口之间的连接，电信间数据跳线为RJ45连接头，以配合水平端配线架和网络设备接口之间的连接使用；电话跳线一头压接在110配线架上,另一头为RJ45连接头与模块式配线架相连;光缆跳线采用双FCSC连接头原装跳线，其配合光纤配线架和光纤耦合器FC头接口与网络设备光端模块SC头接口之间的连接使用.5）机柜：本方案中所用到的机柜达到标准.在机柜箱体表面喷塑前进行酸洗、磷化处理和热镀锌处理.按国家标准外表面达到2级,内表面达到4级。亚光喷塑表面，色泽均匀。机柜箱体表面平整度在1平方米面积内不超过1毫米。机柜箱体表面折角处没有皱纹、裂纹、毛刺、焊接等痕迹。门与门框的缝隙不超过1。2毫米,且四周缝隙均保持一致。门开启灵活，没有卡阻现象。机柜上的锁是同一厂家的产品，能够保证十年内在外观、性能等方面保持原有质量水平。（锁和钥匙的类型、式样由最终用户确定)机柜外壳颜色为灰黑色，为带框玻璃门.机柜内带风扇及电源插座.1.5.1.4 管理区子系统管理区包括交连、互连和信息点。管理点提供了与其他子系统连接的手段，交连使用有可能安排或重新安排线路。因此通信线路能够延续到建筑物内部各个地点，从而实现了通信线路的管理。由于工作人员和设备在大楼里的工作地点不是一成不变，而这种改变所花费的成本日益增长,使得管理变成只需简单一跳就可重新改变路由、地址和号码。再选用相应的跳线架来控制跳线的走向,大量的跳线就变得有条不紊,配线间显得整洁有序。管理区的数据线与语音线安装在48口配线架或110型配线架上，只要在配线架上进行简单的跳线就可将数据插座变成语音插座,或者将语音插座变成数据插座。此外，当在同一管理区管理范围内调整工作人员的办公场所时,只需在相应的配线架上对语音配线连接器进行简单的跳线，就可保证办公场所变动而工作人员所用的电话号码不变。而当办公场所的变动发生在不同的管理区管理范围内的楼层之间时，通过在语音主配线架及相应楼层上的语音分配线架进行简单的跳线也可保证办公场所变动的工作人员的电话号码不变.1.5.1.5 建筑群子系统建筑群子系统中。数据传输一般采用光纤连至各楼。这样可使主体带宽达到千兆,为系统以后升级减少投资。光缆进入各个大楼的中心节点后，加装熔接盒与耦合器进行熔接.网络中心，可安装一机架式熔接盒。光缆布线与熔接完毕后，需进行测试,测试分为两步，第一步进行通路测试，即检测线路是否畅通，有无断路或短路；第二步进行性能测试,即对其传输速率、衰减率、损耗进行测试。1.5.2 布线系统工程施工技术方案1.5.2.1 管道布设对于墙上型信息端口：走廊吊顶上安装金属线槽(桥架），进入房间时，从金属线槽引出金属管道，以埋入方式沿墙壁而下(或上）到墙上暗装铁盒(信息端口）；若无吊顶,可在地面垫层预埋线槽和管道。对于大开间办公区，有地面型信息端口的情况:（A）无架空地板的情况下，建议在地面垫层中预埋线槽和管道。（B）有架空地板的情况下，吊顶上金属线槽可引出支线槽进入房间，顺支撑柱而下,在架空地板下布设，再引出金属管道至各个地面信息端口。若信息点数较少，可直接从吊顶上金属线槽引出金属管道，以埋入方式沿墙壁而下至架空地板下。管道的位置布设还考虑了与其它系统的管道(如强电）的分隔与互不干扰。1.5.2.2 管理标记目前,综合布线系统标记方法尚未统一的标准。世界上各公司推出的综合布线系统标记方案各不相同。在一般情况下,管理标记是由用户的计算机网络系统管理人员或通信管理人员和综合布线系统布线设计人员共同指定标记方案。标记方案应规定各种参数和识别方法，以便查请配线架上交连场的各种线路和设备端接点.此次综合布线系统使用了三种标记：电缆标记,场标记和插入标记。其中插入标记最常用。这些标记通常是硬纸片,由安装人员在需要时取下来使用.电缆标记由背面为不干胶的白色材料制成，可以直接贴到各种表面上。其尺寸可形状根据需要而定，在交连场安装的和做标记之前利用这些电缆标记来辨别电缆的源发地和目的地。场标记也是由背面有不干胶的白色材料制成,可贴在设备间、配线间、二级交接间、中断线/辅助场和建筑物布线场的平整表面上.第2章 系统实施2.1 一 组织机构建立项目领导小组下的项目经理负责制，它的组织体制为：项目领导小组职责：审批项目总体方案及其工程实施计划，对项目实施过程中重大事件的决策协调各方关系。人员:23人,可以由威尔公司和市政前期办人员组成项目经理职责：审批各阶段项目执行的计划,项目执行过程中的日常领导和协调工作人员：1-2人（项目领导小成员)总体组职责：确立项目各部分工作的整体目标、要求和计划，需定系统集成方案和实施计划，制定规章制度和管理规范人员：12人，高级管理人员工程实施组职责：提出基础、环境建设要求和工程实施，配置、采购、安装和调试每一个网上的硬件平台和网络设施；系统软件的安装,调试和维护；对用户的培训；系统维护的技术支持。人员:根据工作量的要求组织和调配人员,在初装阶段，人员一般可能210人，在系统维护阶段一可在12人文档职责：制定文档建设的规章制度,文档的建立和管理。人员：1人2.2 二 系统安装工程实施组组织对系统的安装、调试形成系统安装文档组织验收，包括布线系统质量认证,网络功能及应用验收，设备验收。2.3 三 培训1）目的：使受训人员全面了解系统硬件和软件环境，掌握使用、维护网络系统。2)内容:网络原理、网络结构、网络产品、网络管理等系统软件的使用、维护
